أنابيب مدببة لاستعادة الحرارة المهدرة - ASTM A335 P22
نظرة عامة على المنتج

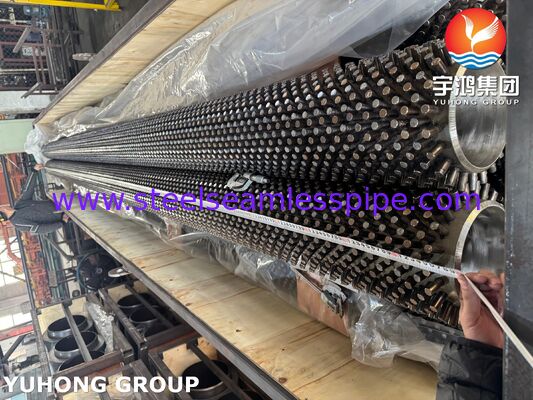

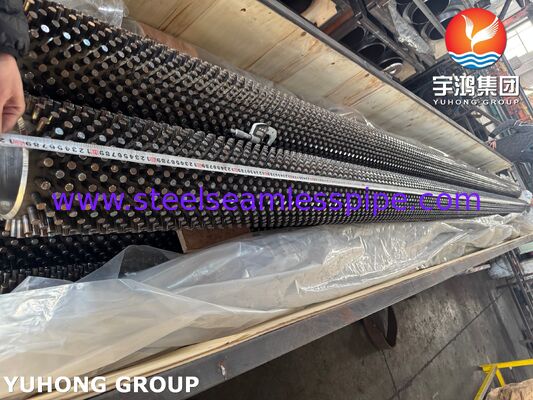

أنابيب ASTM A335 P22 مدببة لاستعادة الحرارة المهدرةهي أنابيب نقل حرارة عالية الحرارة مصممة لاستعادة الطاقة الحرارية من غاز المداخن الساخن وغاز العادم وتيارات العمليات الأخرى عالية الحرارة.
تستخدم الأنابيب فولاذ سبائكي سلس ASTM A335 P22 كأنبوب أساسي. P22 هو فولاذ سبائكي من الكروم والموليبدينوم يحتوي على حوالي 2.25٪ كروم و 1٪ موليبدينوم، مما يوفر مزيجًا من قوة درجات الحرارة المرتفعة ومقاومة الأكسدة والاستقرار الحراري. السطح الخارجي مزود بمسامير ملحومة بشكل فردي تزيد من مساحة نقل الحرارة الفعالة من جانب الغاز.
على عكس الأنابيب ذات الزعانف المستمرة التقليدية، تستخدم الأنابيب المدببة مسامير أسطوانية منفصلة أو ذات شكل خاص مرتبة حول الأنبوب. يوفر هذا التكوين سطح نقل حرارة إضافي مع الحفاظ على ممرات تدفق الغاز المفتوحة، مما يجعل التصميم مفيدًا بشكل خاص لـ التطبيقات التي تتضمن التلوث والغبار والتآكل وغازات النفايات عالية الحرارة الخاصة بالعميل.
يمكن تصنيع أنابيبنا المدببة ASTM A335 P22 وفقًا لرسومات العملاء ومتطلبات التصميم الحراري والأكواد المعمول بها ومواصفات المشروع.
الميزات الرئيسية
- الأنبوب الأساسي: فولاذ سبائكي سلس ASTM A335 P22
- المادة: فولاذ سبائكي فيريتي 2 وربع كروم - 1 موليبدينوم
- نوع الأنبوب: أنبوب نقل حرارة مدبب / رأس مسمار
- التطبيق: استعادة الحرارة المهدرة واستعادة الحرارة عالية الحرارة
- نوع المسمار: أسطواني، مربع، مستطيل، أو محدد من قبل العميل
- ترتيب المسامير: في خط مستقيم، متعرج، أو مخصص
- الأداء في درجات الحرارة العالية: مناسب للخدمة الشاقة في درجات الحرارة المرتفعة
- نقل حرارة معزز: مساحة سطح خارجية متزايدة مقارنة بالأنابيب العارية
- تحمل التلوث: يمكن أن تساعد المساحات المفتوحة بين المسامير في الحفاظ على ممرات تدفق الغاز
- الدورة الحرارية: مناسب للمعدات المعرضة لدورات التشغيل والإيقاف المتكررة
- تصميم مخصص: يمكن تخصيص ارتفاع المسمار وقطره وخطوته ونمطه وقطر الأنبوب وسمك الجدار وطوله
المواصفات النموذجية
يجب تحديد الأبعاد الدقيقة للأنبوب المدبب بواسطة الحساب الحراري والتصميم الميكانيكي لمعدات استعادة الحرارة المهدرة.
| البند |
النطاق النموذجي / المواصفات |
| مادة الأنبوب الأساسي |
ASTM A335 P22 |
| نوع الأنبوب الأساسي |
أنبوب فولاذ سبائكي سلس |
| القطر الخارجي |
حوالي 25.4-114.3 مم |
| سمك الجدار |
حوالي 3.0-12.5 مم |
| طول الأنبوب |
حوالي 3000-18000 مم |
| مادة المسمار |
فولاذ كربوني، فولاذ سبائكي، أو مادة محددة |
| ارتفاع المسمار |
حوالي 12.7-63.5 مم |
| قطر المسمار |
حوالي 6-25 مم |
| خطوة المسمار |
حوالي 15-50 مم، أو حسب التصميم |
| نمط المسمار |
في خط مستقيم / متعرج / مخصص |
| تثبيت المسمار |
لحام بالمقاومة أو عملية لحام مؤهلة |
| المعالجة الحرارية |
وفقًا لـ ASTM A335 ومتطلبات المشروع |
| حالة السطح |
كما تم تصنيعه، تم تفجيره بالرصاص، مطلي، أو محدد |
| الشهادة |
EN 10204 3.1 / وثائق خاصة بالمشروع متاحة |
النطاقات المذكورة أعلاه هي نطاقات تصنيع نموذجية وليست متطلبات أبعاد ASTM ثابتة. يتم تحديد الأبعاد النهائية عادةً بواسطة التصميم الحراري للعميل والرسومات وحسابات الضغط ومعايير التصنيع المعمول بها.
التركيب الكيميائي لـ ASTM A335 P22
الأنبوب الأساسي ASTM A335 P22 هو فولاذ سبائكي 2 وربع كروم - 1 موليبدينوم. توفر العناصر السبائكية الرئيسية أداءً محسّنًا في درجات الحرارة العالية مقارنة بأنابيب الفولاذ الكربوني التقليدية.
| العنصر |
التركيب الكيميائي، وزن٪ |
| الكربون (C) |
0.05-0.15 |
| المنغنيز (Mn) |
0.30-0.60 |
| السيليكون (Si) |
≤ 0.50 |
| الفوسفور (P) |
≤ 0.025 |
| الكبريت (S) |
≤ 0.025 |
| الكروم (Cr) |
1.90-2.60 |
| الموليبدينوم (Mo) |
0.87-1.13 |
وظيفة العناصر السبائكية الرئيسية
الكروم (Cr) يساهم في مقاومة الأكسدة والاستقرار في درجات الحرارة العالية.
الموليبدينوم (Mo) يحسن قوة درجات الحرارة المرتفعة ومقاومة التليين أثناء الخدمة الطويلة.
يجعل نظام سبائك الكروم والموليبدينوم P22 مناسبًا لمعدات استعادة الحرارة التي تعمل في درجات حرارة قد لا يكون فيها أنبوب الفولاذ الكربوني العادي أداءً كافيًا على المدى الطويل.
الخصائص الميكانيكية لـ ASTM A335 P22
تشمل المتطلبات الميكانيكية الدنيا النموذجية لـ ASTM A335 P22 ما يلي:
| الخاصية |
المتطلب |
| قوة الشد |
≥ 415 ميجا باسكال |
| قوة الخضوع |
≥ 205 ميجا باسكال |
| الاستطالة |
≥ 30٪ * |
| المعالجة الحرارية |
مُطَبَّع ومُعَالَج، حسب المواصفات |
| الصلابة |
وفقًا لمتطلبات ASTM A335 المعمول بها |
يمكن أن تعتمد متطلبات الاستطالة على أبعاد الأنبوب وأحكام المواصفات المعمول بها. يتم إجراء الفحص النهائي وفقًا لمواصفات ASTM / ASME المطلوبة.
تسمح الخصائص الميكانيكية لـ P22 للأنبوب الأساسي بتحمل مزيج الضغط الداخلي ودرجة الحرارة المرتفعة والدورة الحرارية والحمل الميكانيكي الموجود في معدات استعادة الحرارة المهدرة.
تصميم الأنبوب المدبب
تم تصميم التكوين المدبب لزيادة مساحة نقل الحرارة الخارجية دون إنشاء جدار زعانف مستمر.
يتم توزيع المسامير الفردية حول محيط الأنبوب وعلى طول الأنبوب. عندما يمر الغاز الساخن عبر السطح المدبب، تعزز الأسطح الإضافية نقل الحرارة من جانب الغاز.
يمكن تحسين التصميم عن طريق تعديل:
- قطر المسمار
- ارتفاع المسمار
- خطوة المسمار
- عدد صفوف المسامير
- الترتيب المحيطي
- التباعد الطولي
- مادة المسمار
- طريقة تثبيت المسمار بالأنبوب
- قطر الأنبوب الأساسي وسمك الجدار
بالنسبة لتيارات الغاز المتربة أو الملوثة، يمكن أيضًا مراعاة التباعد بين المسامير أثناء حسابات انخفاض الضغط والحرارة.
عملية التصنيع
يمكن إنتاج أنابيب ASTM A335 P22 المدببة لدينا من خلال تسلسل تصنيع متحكم فيه:
1. تحضير الأنبوب الأساسي
يتم فحص أنابيب ASTM A335 P22 السلسة للتأكد من دقة الأبعاد وحالة السطح وتحديد المواد وإمكانية التتبع.
2. تحضير سطح الأنبوب
يتم تنظيف سطح الأنبوب وإعداده لتوفير ظروف مناسبة لتثبيت المسامير.
3. تحضير المسامير
يتم تصنيع المسامير بالقطر والارتفاع والهندسة ومتطلبات المواد المحددة.
4. لحام المسامير
يتم تثبيت المسامير بالأنبوب باستخدام عملية لحام متحكم فيها يتم اختيارها وفقًا لمادة الأنبوب ومادة المسمار والتصميم ومواصفات المشروع.
5. المعالجة الحرارية / تخفيف الإجهاد
عند الاقتضاء بموجب مواصفات المواد أو إجراءات اللحام أو التصميم الهندسي أو مواصفات العميل، يمكن تطبيق إجراءات المعالجة الحرارية بعد اللحام أو تخفيف الإجهاد المناسبة.
6. فحص الأبعاد
يتم فحص الأنابيب النهائية للتأكد من أبعاد الأنبوب وأبعاد المسامير وخطوتها ومحاذاتها واستقامتها وجودة العمل الإجمالية.
7. الفحص النهائي والتوثيق
يمكن توفير سجلات الفحص وشهادات المواد وتقارير الأبعاد وتقارير NDT المعمول بها وفقًا لخطة الفحص المتفق عليها.
الفحص والاختبار
مراقبة الجودة مهمة بشكل خاص للأنابيب المدببة لأن كل من الأنبوب الأساسي الحامل للضغط و تثبيت المسمار يؤثران على أداء الخدمة.
التحليل الكيميائي
يتم إجراء التحليل الكيميائي للتحقق من أن الأنبوب الأساسي يتوافق مع الكيمياء ASTM A335 P22.
اختبار الشد
يتحقق اختبار الشد من قوة الشد وقوة الخضوع والاستطالة.
اختبار الصلابة
يمكن إجراء اختبار الصلابة للتحقق من الامتثال لمتطلبات المواد والمعالجة الحرارية المعمول بها.
الاختبار الهيدروستاتيكي
يمكن إجراء الاختبار الهيدروستاتيكي على الأنبوب الأساسي وفقًا لـ ASTM A335 ومتطلبات فحص العميل.
اختبار التيار الدوامي
يمكن استخدام فحص التيار الدوامي للكشف عن عيوب معينة في السطح وما تحت السطح في الأنبوب.
الاختبار بالموجات فوق الصوتية
يمكن توفير الاختبار بالموجات فوق الصوتية عند الاقتضاء بموجب مواصفات الشراء أو خطة الجودة أو الكود المعمول به.
الفحص البصري
يشمل الفحص البصري:
- حالة سطح الأنبوب
- مظهر المسمار
- محاذاة المسمار
- مظهر اللحام
- العيوب المرئية
- استقامة الأنبوب
- نظافة السطح

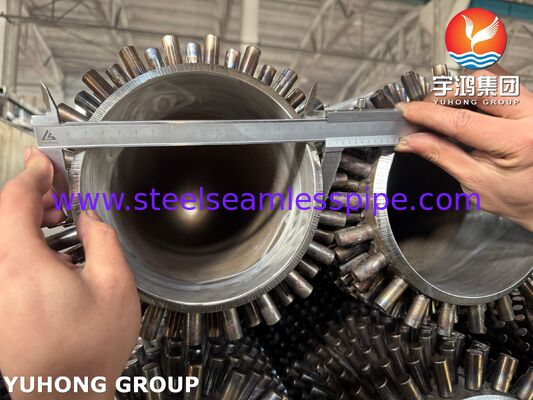

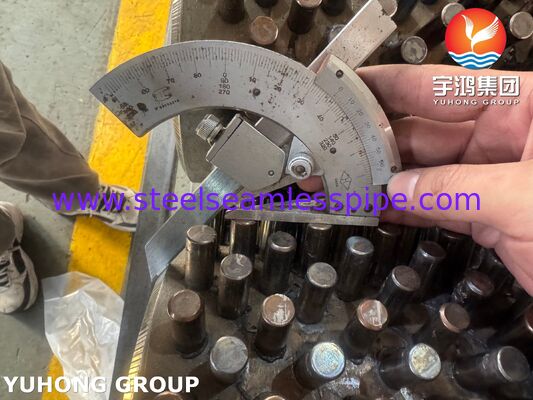

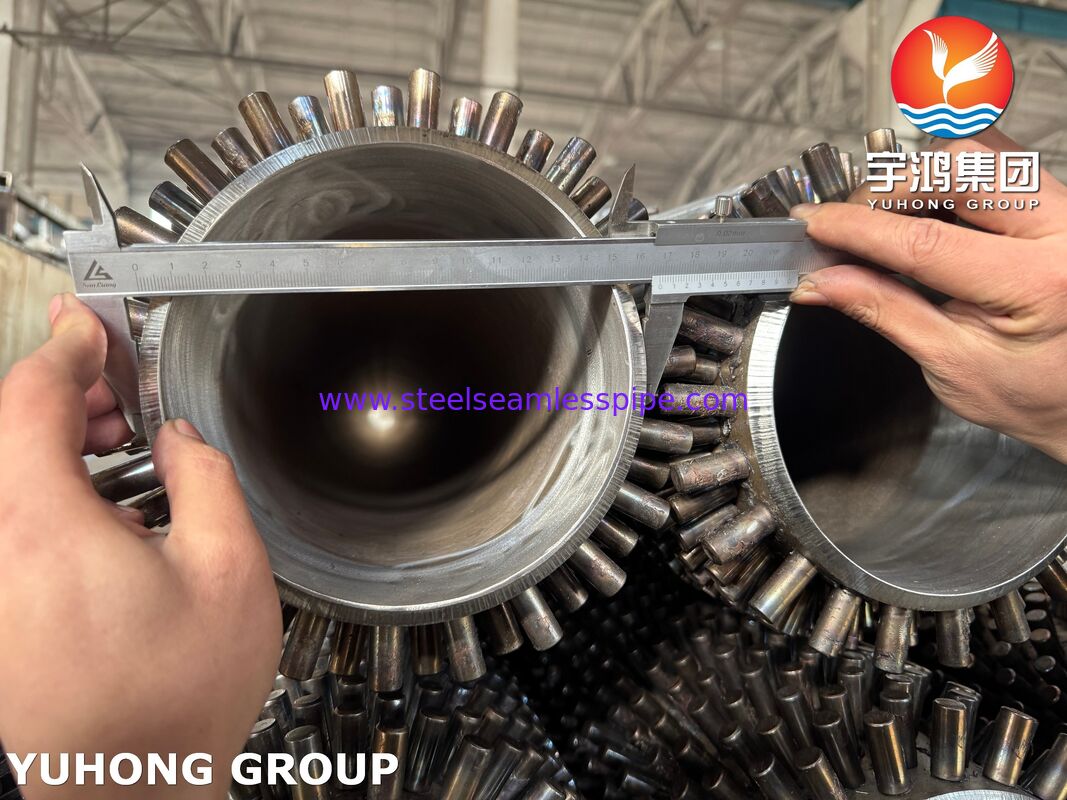

الفحص البعدي
تشمل فحوصات الأبعاد النموذجية:
- القطر الخارجي للأنبوب
- سمك الجدار
- طول الأنبوب
- قطر المسمار
- ارتفاع المسمار
- خطوة المسمار
- التباعد المحيطي
- محاذاة المسمار
- الاستقامة العامة
فحص تثبيت المسمار
يمكن إخضاع وصلات المسامير التمثيلية لاختبار قوة التثبيت أو جودة اللحام وفقًا لإجراء التصنيع المتفق عليه ومواصفات العميل.
تتبع المواد
يمكن الاحتفاظ بأرقام الحرارة وتحديد المواد من أنبوب P22 الخام عبر التصنيع والفحص النهائي. يمكن توفير شهادات المواد EN 10204 3.1 عند تحديدها.
مزايا أنابيب ASTM A335 P22 المدببة
قاعدة فولاذ سبائكي عالي الحرارة
يوفر P22 أداءً ميكانيكيًا أفضل في درجات الحرارة المرتفعة من أنابيب الفولاذ الكربوني التقليدية لخدمة استعادة الحرارة الشاقة.
زيادة نقل الحرارة من جانب الغاز
تزيد المسامير من مساحة نقل الحرارة الخارجية، مما يسمح بنقل المزيد من الطاقة الحرارية من الغاز الساخن إلى السائل داخل الأنبوب.
مناسب لبيئات التلوث
يمكن أن يوفر ترتيب المسامير المفتوح ممرات لتدفق الغاز بين عناصر نقل الحرارة الفردية، مما قد يكون مفيدًا حيث توجد الرماد أو الغبار أو رواسب أخرى.
بناء خارجي قوي
توفر المسامير الملحومة الفردية سطح نقل حرارة قوي ميكانيكيًا مناسبًا للمعدات الصناعية المعرضة للاهتزاز والدورة الحرارية.
تصميم حراري مرن
يمكن تعديل ارتفاع المسمار وقطره وكثافته وترتيبه لموازنة متطلبات نقل الحرارة وانخفاض ضغط الغاز وخصائص التلوث وأبعاد المعدات.
التطبيقات الرئيسية
غلايات استعادة الحرارة المهدرة
يمكن استخدام أنابيب ASTM A335 P22 المدببة في غلايات استعادة الحرارة المهدرة لاستعادة الطاقة الحرارية من غازات العادم عالية الحرارة.
أنظمة استعادة الحرارة المهدرة الصناعية
مناسبة لاستعادة الطاقة من تيارات العادم الناتجة عن الأفران الصناعية ومعدات العمليات وأنظمة الإنتاج عالية الحرارة.
معدات المصافي والبتروكيماويات
يمكن النظر في أنابيب P22 المدببة لأقسام الحمل الحراري المختارة عالية الحرارة واستعادة الحرارة المهدرة في مرافق المصافي والبتروكيماويات.
أقسام الحمل الحراري للمسخنات المشتعلة
يمكن استخدام التكوين المدبب في أقسام الحمل الحراري عالية الحرارة حيث تكون هناك حاجة إلى مساحة نقل حرارة متزايدة ومقاومة للظروف الصعبة من جانب الغاز.
توليد الطاقة
قد تشمل التطبيقات أسطح الغلايات واستعادة الحرارة المختارة في مرافق الطاقة الحرارية ومرافق الدورة المركبة.
استعادة الحرارة من HRSG وتوربينات الغاز
يمكن هندسة أنابيب P22 المدببة لأقسام استعادة الحرارة عالية الحرارة المختارة المرتبطة بأنظمة عادم توربينات الغاز، مع مراعاة التصميم الحراري والميكانيكي المحدد.
محطات تحويل النفايات إلى طاقة
يمكن النظر فيها لاستعادة الحرارة من غازات الاحتراق الساخنة حيث يتطلب تصميم المعدات سطح نقل حرارة معزز ومتين.
لماذا تختار أنابيب ASTM A335 P22 المدببة الخاصة بنا؟
نقوم بتصنيع أنابيب مدببة وفقًا لـ أبعاد الأنبوب، هندسة المسمار، المتطلبات الحرارية، مواصفات المواد، وخطة الفحص الخاصة بالعميل.
يركز نهج الإنتاج والفحص لدينا على:
- الامتثال لمواد ASTM A335 P22
- لحام مسامير متحكم فيه
- تحديد موضع مسامير ثابت
- تثبيت موثوق للأنبوب بالمسامير
- دقة الأبعاد
- اختبارات NDT واختبارات الضغط
- تتبع رقم الحرارة
- وثائق جودة خاصة بالمشروع
- أنماط مسامير مخصصة لمتطلبات التصميم الحراري
سواء كانت مطلوبة لـ غلاية استعادة الحرارة المهدرة، أو مسخن مشتعل، أو فرن صناعي، أو وحدة تكرير، أو نظام استعادة الحرارة لتوليد الطاقة، يمكن هندسة أنابيب ASTM A335 P22 المدببة كحل نقل حرارة متين وعالي الحرارة.
مواصفات المنتج في لمحة
المنتج: أنابيب مدببة لاستعادة الحرارة المهدرة
الأنبوب الأساسي: ASTM A335 P22
المادة: فولاذ سبائكي 2 وربع كروم - 1 موليبدينوم
نوع الأنبوب: سلس
نوع المسمار: أسطواني / مستطيل / مخصص
ترتيب المسامير: في خط مستقيم / متعرج / مخصص
التطبيق: استعادة الحرارة المهدرة
خدمة درجة الحرارة: خدمة درجات الحرارة العالية، حسب التصميم الهندسي
الاختبار: تحليل كيميائي، شد، صلابة، هيدروستاتيكي، NDT، فحص بعدي وبصري حسب الاقتضاء
التوثيق: MTC / EN 10204 3.1 / تقارير الفحص متاحة عند الطلب
التخصيص: متاح وفقًا للرسومات ومتطلبات التصميم الحراري
