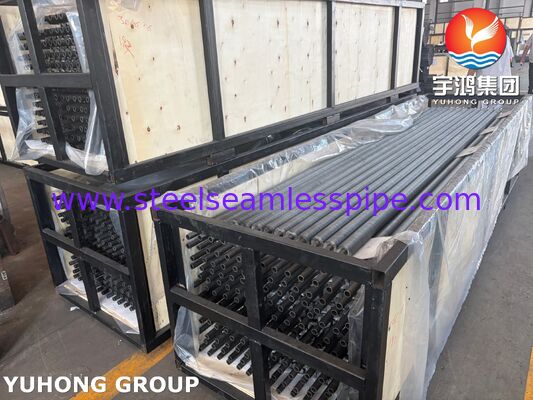

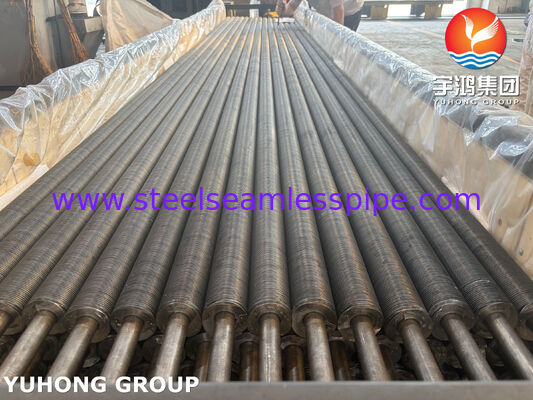

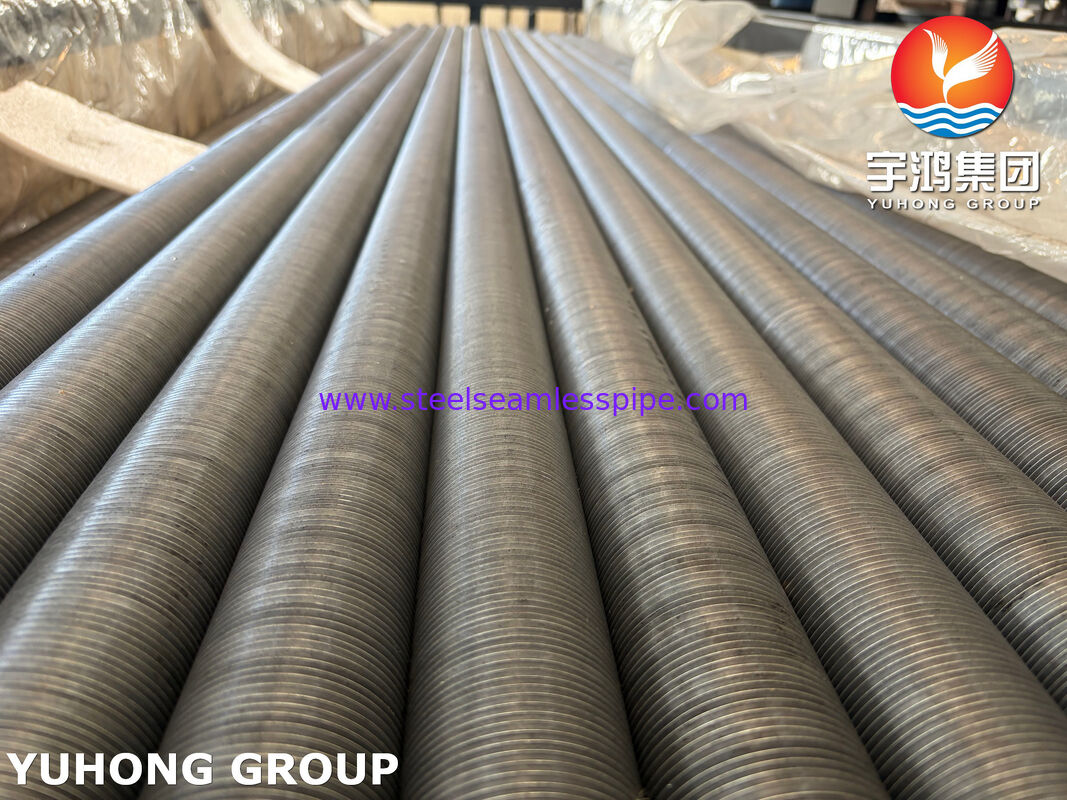

ASME SA179 KL أنبوب الألومنيوم المزدوج للاقتصاد واسترداد الحرارة

أنبوب زعنفي من النوع KL – أنبوب أساسي من الصلب الكربوني ASTM A179 بزعانف من الألومنيوم

مقدمة المنتج

أنابيب KL الزعنفية الملفوفة (المعروفة أيضًا باسم أنابيب الزعنفة الملفوفة L-Foot المشقوقة) هي مكونات عالية الكفاءة لنقل الحرارة مصممة للمبادلات الحرارية المبردة بالهواء، والمحفزات، وأنظمة التبريد الصناعية.

يتميز هذا المنتج بأنبوب أساسي من الصلب الكربوني ASTM A179 / ASME SA179 سلس مسحوب على البارد مدمج مع زعانف من الألومنيوم عالي النقاء (AL1060 / AL1100). تخلق عملية اللف المشقوقة L-Foot الفريدة تشابكًا ميكانيكيًا قويًا بين قدم الزعنفة وسطح الأنبوب الأساسي، مما يوفر أداءً فائقًا لنقل الحرارة، ومقاومة محسنة للاهتزاز، وتشغيلًا موثوقًا به حتى 250-260 درجة مئوية.

هيكل الأنبوب الزعنفي – أنبوب أساسي ASTM A179 + زعانف ألومنيوم

1. مادة الأنبوب الأساسي: فولاذ كربوني ASTM A179 / ASME SA179

أنبوب فولاذي منخفض الكربون سلس مسحوب على البارد مصنع وفقًا لمعايير ASTM A179 / ASME SA179. يتم تشقيق السطح الخارجي بدقة قبل الزعنفة لتعزيز الترابط الميكانيكي.

2. مادة الزعنفة: ألومنيوم (AL1060 / AL1100)
يتم تشكيل شريط ألومنيوم عالي النقاء على شكل حرف L ويتم لفه تحت الشد على الأنبوب الأساسي المشقق. بعد اللف، يتم تشقيق قدم حرف L بشكل إضافي في سطح الأنبوب، مما يثبت الزعنفة بإحكام في مكانها.

3. عملية التضمين / التصنيع

• يتم تشقيق السطح الخارجي للأنبوب الأساسي
• يتم تشكيل شريط الألومنيوم باستمرار على شكل حرف L ويتم لفه بإحكام تحت شد متحكم فيه
• يتم تشقيق قدم الزعنفة في سطح الأنبوب في نفس الوقت

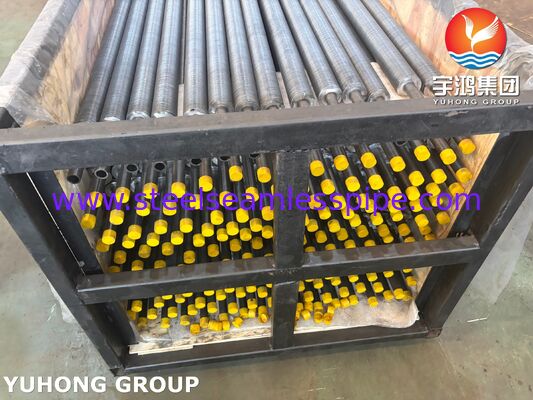

• يتم ترك كلا طرفي الأنبوب عاريين (بدون زعانف) للحام أو إدخال لوح الأنبوب
• يتم تنظيف الأنابيب وتجفيفها وحمايتها من الصدأ عند الأطراف

تزيد هذه العملية من مساحة التلامس بين المعدن والمعدن بنسبة 30-50٪ تقريبًا مقارنة بالزعانف من النوع L القياسية، مما يؤدي إلى مقاومة حرارية أقل وأداء أفضل على المدى الطويل تحت الدورة الحرارية.

التركيب الكيميائي – مادة الأنبوب الأساسي ASTM A179

الخصائص الميكانيكية للأنبوب الأساسي ASTM A179

التركيب الكيميائي – مادة زعنفة الألومنيوم (AL1060)

نطاق الأبعاد والتفاوت – أنبوب KL مزعنف ASTM A179 + ألومنيوم

مزايا الأداء

• كفاءة نقل حرارة ممتازة بسبب زيادة مساحة التلامس من تصميم قدم L المشقوقة
• درجة حرارة التشغيل المستمر القصوى: 250-260 درجة مئوية
• ضغط العمل الأقصى: حتى 3.2 ميجا باسكال
• مقاومة جيدة للتآكل الجوي (قدم الزعنفة تحمي الأنبوب الأساسي)
• مقاومة عالية للاهتزاز والدورة الحرارية
• الزعانف الخفيفة المصنوعة من الألومنيوم تقلل من وزن المعدات الإجمالي
• بديل فعال من حيث التكلفة للأنابيب المبثوقة أو من النوع G للتطبيقات ذات درجات الحرارة المتوسطة
• ترابط ميكانيكي كامل – لا يتطلب لحامًا أو لحامًا بالنحاس الأصفر

مجالات التطبيق

تستخدم أنابيب KL من النوع ASTM A179 + الألومنيوم الزعنفية على نطاق واسع في:

• المبادلات الحرارية المبردة بالهواء (ACHE) في مصانع البتروكيماويات والنفط والغاز
• المحفزات وسخانات الهواء في أنظمة توليد الطاقة واستعادة الحرارة المهدرة
• مبردات الضواغط ومبردات الغاز
• أنظمة التدفئة والتهوية وتكييف الهواء والمبردات الجافة الصناعية
• أنظمة التبريد وتكييف الهواء
• مبردات العمليات في المصانع الكيميائية ومصانع الأسمدة
• وحدات استعادة الحرارة من غازات الاحتراق والنفايات

مزايا وخبراتنا

بصفتنا مصنعًا ومصدرًا متخصصًا للأنابيب الزعنفية، نقدم:

• قدرة إنتاج كاملة للأنابيب الزعنفية من النوع L، LL، KL، G، والمبثوقة
• رقابة صارمة على الجودة وفقًا لمواصفات ASTM، ASME، والعملاء
• شهادات اختبار المطحنة (EN 10204 3.1 / 3.2) المقدمة مع كل شحنة
• أحجام مخصصة، وأطراف عارية، وتعبئة متوفرة
• خبرة تصدير واسعة إلى أوروبا والشرق الأوسط وجنوب شرق آسيا وأمريكا الجنوبية
• أسعار تنافسية مع أوقات تسليم موثوقة ودعم فني احترافي
