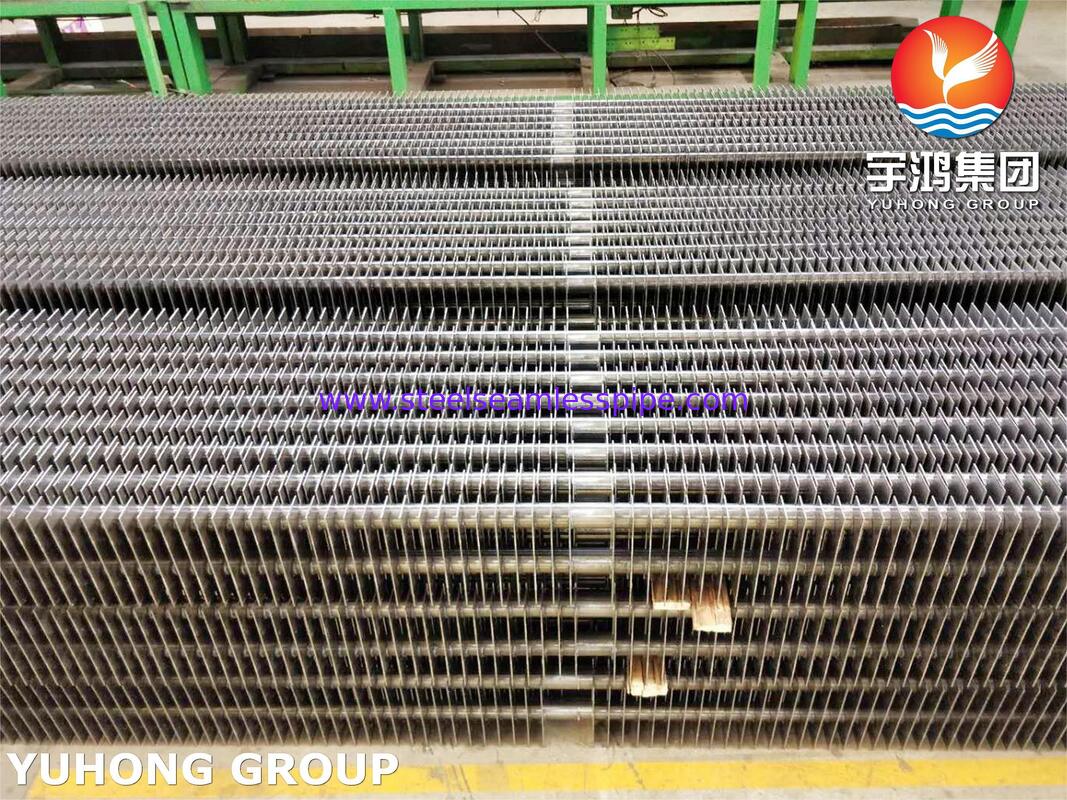

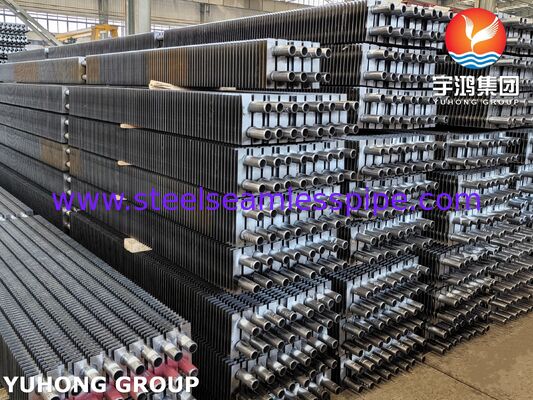

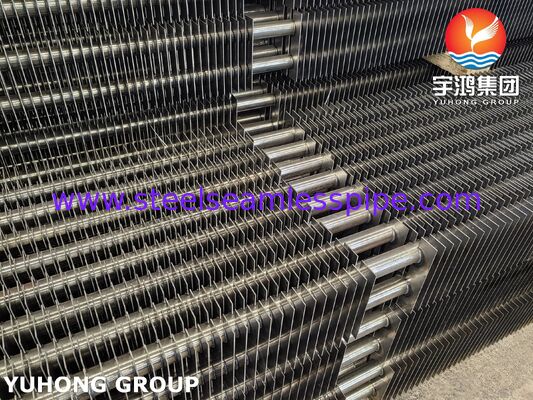

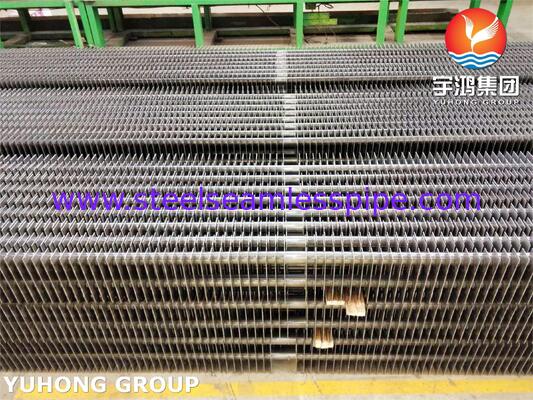

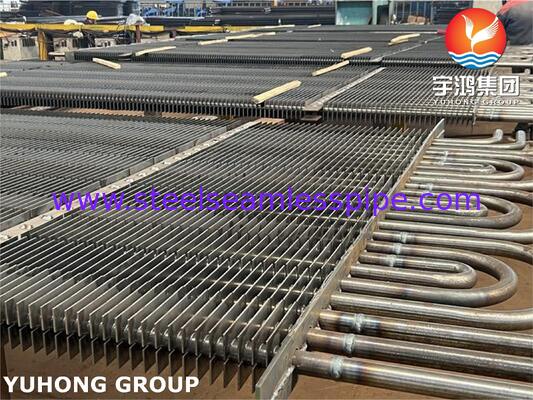

أنابيب زعنفة ملحومة بتردد عالٍ للمسخنات الفائقة – ASTM A192
نظرة عامة على المنتج
تم تصميم الأنابيب ذات الزعانف الملحومة بتردد عالٍ للمسخنات الفائقة كمكونات لنقل الحرارة لتحسين الكفاءة الحرارية في الغلايات الصناعية ومحطات الطاقة ووحدات استعادة الحرارة المهدرة وأنظمة توليد البخار. يتم تصنيع هذه المنتجات باستخدام أنبوب أساسي من الصلب الكربوني ASTM A192 وزعانف ملحومة بتردد عالٍ، مما يزيد من مساحة سطح نقل الحرارة الفعالة، ويساعد المعدات على استعادة المزيد من الحرارة من غاز المداخن الساخن ونقلها إلى مياه الغلاية أو البخار.
تجمع أنابيبنا ذات الزعانف الملحومة بتردد عالٍ بين أنبوب صلب كربوني يتحمل الضغط وزعانف مثبتة بإحكام لتوفير تبادل حراري فعال، وبناء موثوق، وخيارات تكوين مرنة للتطبيقات الحرارية المتطلبة. يمكن تخصيص أبعاد الأنبوب وهندسة الزعانف ومواصفات المواد لتلبية متطلبات المشروع وظروف تصميم المعدات.
ملاحظة هامة حول المواد: يغطي ASTM A192/A192M أنابيب الغلايات والمسخنات الفائقة المصنوعة من الصلب الكربوني السلس للخدمة عالية الضغط. المعيار نفسه لا يحدد عملية اللحام بالزعانف عالية التردد بالكامل، لذلك يجب تحديد تجميع الأنبوب ذي الزعانف النهائي بمتطلبات منفصلة لمادة الزعانف، وسلامة اللحام، والتفاوتات الأبعاد، والفحص.
الميزات الرئيسية للمنتج
أداء محسّن لنقل الحرارة: توسع الزعانف مساحة نقل الحرارة الخارجية، مما يدعم استعادة حرارة أكثر فعالية من غاز المداخن.
تركيب الزعانف الملحومة بتردد عالٍ: تخلق عملية اللحام اتصالًا مستمرًا وآمنًا بين شريط الزعانف والأنبوب الأساسي عند تصنيعها وفقًا لإجراءات مؤهلة.
أنبوب ضغط من الصلب الكربوني: مادة ASTM A192 مناسبة لظروف خدمة الغلايات والمسخنات الفائقة المحددة عند احترام حدود التصميم.
هندسة زعانف قابلة للتخصيص: يمكن اختيار ارتفاع الزعانف وسمكها ودرجتها وتكوينها لموازنة أداء نقل الحرارة، وانخفاض ضغط جانب الغاز، ومقاومة التلوث.
خيارات تصنيع مرنة: يمكن تخصيص طول الأنبوب، وتغطية الزعانف، وإعداد الأطراف، والأقسام غير المزعانفة لتناسب تصميم الغلاية.
إنتاج يركز على الجودة: يساعد تتبع المواد، وفحص الأبعاد، واختبار سلامة اللحام المناسب في دعم جودة التصنيع المتسقة.
التطبيقات النموذجية
مسخنات فائقة للغلايات الصناعية
تستخدم في تكوينات الغلايات المناسبة لتحسين نقل الحرارة من جانب الغاز ودعم التحكم في درجة حرارة البخار.
توليد الطاقة
تطبق في أقسام استعادة الحرارة في الغلايات حيث تكون درجة حرارة التشغيل والضغط وبيئة التآكل متوافقة مع الصلب الكربوني المختار.
أنظمة استعادة الحرارة المهدرة
تساعد في استعادة الطاقة الحرارية المفيدة من غازات العادم الصناعية في معدات استعادة الحرارة المصممة بشكل مناسب.
نطاقات الأحجام القياسية
فيما يلي النطاقات التجارية النموذجية للتصنيع للأنابيب ذات الزعانف الملحومة بتردد عالٍ. إنها إرشادية، وليست متطلبات أبعاد مفروضة بموجب ASTM A192. يجب الاتفاق على الأبعاد النهائية وفقًا لتصميم الغلاية وحسابات نقل الحرارة ومواصفات المشروع.
المعلمة |
النطاق النموذجي |
القطر الخارجي للأنبوب الأساسي |
19.05–76.2 مم |
سمك جدار الأنبوب الأساسي |
2.0–8.0 مم |
طول الأنبوب |
3,000–18,000 مم |
ارتفاع الزعانف |
10–25 مم |
سمك الزعانف |
0.8–1.5 مم |
درجة الزعانف |
2.5–8.0 مم |
مادة الزعانف |
صلب كربوني أو مادة أخرى متوافقة محددة |
تكوين الزعانف |
ملف صلب، مسنن، أو ملف خاص بالمشروع |
تركيب الزعانف |
لحام مقاومة التردد العالي |
التخصيص: قد تتوفر أبعاد أخرى حسب القدرة التصنيعية. يرجى تأكيد قطر الأنبوب الأساسي، وسمك الجدار، ومادة الزعانف، ودرجة الزعانف، وارتفاع الزعانف، وطول الأنبوب، والكود المطبق قبل الطلب.
التركيب الكيميائي لـ ASTM A192
يحدد ASTM A192/A192M-24 حدود التركيب الكيميائي التالية لأنبوب الصلب الكربوني.
العنصر |
التركيب، وزن.% |
الكربون (C) |
0.06–0.18 |
المنغنيز (Mn) |
0.27–0.63 |
الفوسفور (P) |
≤ 0.035 |
الكبريت (S) |
≤ 0.035 |
السيليكون (Si) |
≤ 0.25 |
تنطبق هذه الحدود على مادة الأنبوب الأساسي ASTM A192، وليس تلقائيًا على شريط الزعانف. يجب أن تتوافق مادة الزعانف مع درجة ومتطلبات التركيب الكيميائي الخاصة بها.
الخصائص الميكانيكية
تشمل المتطلبات الميكانيكية النموذجية المحددة لأنابيب الغلايات المصنوعة من الصلب الكربوني ASTM A192 ما يلي:
الخاصية |
متطلب ASTM A192 |
قوة الشد، الحد الأدنى |
325 ميجا باسكال (47 ksi) |
قوة الخضوع، الحد الأدنى |
180 ميجا باسكال (26 ksi) |
الاستطالة في 50.8 مم (2 بوصة)، الحد الأدنى |
35% |
صلابة برينل، الحد الأقصى، الجدار ≥ 5.1 مم |
137 HBW |
صلابة روكويل، الحد الأقصى، الجدار< 5.1 مم |
77 HRBW |
معيار أنابيب الغلايات المصنوعة من الصلب الكربوني السلس
+1
يتم تحديد الخصائص الميكانيكية للأنبوب الأساسي وفقًا للمواصفات وظروف الاختبار المطبقة. لا ينبغي تفسيرها على أنها خصائص مضمونة لتجميع الزعانف الملحومة بالكامل. تتطلب وصلة الزعانف ومنطقة التأثر بالحرارة ضوابط تصنيع وفحص مناسبة.
عملية التصنيع
تحضير الأنبوب الأساسي: شراء والتحقق من أنابيب الصلب الكربوني السلس ASTM A192، بما في ذلك تحديد المواد والأبعاد والتتبع.
تحضير السطح: تنظيف الأنبوب وأسطح تلامس الزعانف لدعم اللحام المتسق.
تشكيل الزعانف: تحضير شريط الزعانف المحدد والتحكم في سمكه وارتفاعه ودرجته وملفه.
اللحام بالتردد العالي: لحام الزعانف بشكل مستمر على طول الأنبوب باستخدام إجراء مؤهل مع معلمات لحام مضبوطة.
تصحيح الأبعاد: التحقق من محاذاة الزعانف، وتوحيد الدرجة، واستقامة الأنبوب، وأبعاد الأطراف.
التشطيب: إزالة نتوءات اللحام غير المقبولة أو عيوب السطح باستخدام طرق معتمدة، دون المساس باللحام أو جدار الأنبوب.
الفحص النهائي: التحقق من المنتج النهائي مقابل مواصفات الشراء وخطة الفحص المطبقة.
طرق الفحص والاختبار
قد تشمل خطة ضمان الجودة للأنابيب ذات الزعانف الملحومة بتردد عالٍ للمسخنات الفائقة ما يلي:
الفحص أو الاختبار |
الغرض |
مراجعة شهادة المواد |
تؤكد درجة الأنبوب الأساسي، ورقم الدفعة، والتركيب الكيميائي |
التحليل الكيميائي |
يتحقق من الامتثال لـ ASTM A192 عند الطلب |
اختبار الشد |
يتحقق من قوة الشد وقوة الخضوع والاستطالة للأنبوب الأساسي |
اختبار الصلابة |
يتحقق من استيفاء حدود الصلابة المطبقة للأنبوب الأساسي |
فحص الأبعاد |
يقيس قطر الأنبوب، وسمك الجدار، وارتفاع الزعانف، والدرجة، والسمك، والطول |
الفحص البصري |
يحدد عيوب السطح، والزعانف غير المنتظمة، وانقطاعات اللحام المرئية |
اختبار سلامة اللحام |
يقيم سلامة ربط الزعانف بالأنبوب باستخدام طريقة مؤهلة ومعايير قبول متفق عليها |
الاختبار الهيدروستاتيكي |
يختبر حدود الضغط حيثما تقتضي مواصفات الأنبوب المطبقة أو المشروع |
الفحص غير المدمر |
قد يتم تحديد طرق إضافية بناءً على تصميم اللحام وظروف الخدمة ورمز المشروع |
التوثيق النهائي |
يسجل نتائج الفحص، وتتبع المواد، وشهادات الاختبار المطبقة |
ملاحظة الجودة: يتضمن ASTM A192 متطلبات لاختبارات الأنابيب المحددة، بما في ذلك التسوية، والتوسيع، والصلابة، والاختبار الهيدروستاتيكي، اعتمادًا على الإصدار المطبق ومتطلبات الطلب. يجب تحديد معايير الفحص والقبول الدقيقة لوصلة الزعانف عالية التردد بشكل منفصل.
مزايا المنتج
زيادة مساحة نقل الحرارة الفعالة مقارنة بأنبوب عارٍ بنفس القطر الاسمي.
إمكانية تقليل حجم المبادلات الحرارية أو تحسين استعادة الحرارة، حسب الحسابات الحرارية وحسابات انخفاض الضغط.
زعانف مثبتة ميكانيكيًا مصممة لنقل حرارة موثوق به عند التحكم في جودة اللحام بشكل صحيح.
تكوين مرن لتركيبات الغلايات الجديدة وحزم نقل الحرارة البديلة.
توفر تتبع المواد ووثائق الفحص وفقًا لمتطلبات الشراء المتفق عليها.
التوافق مع تطبيقات الغلايات والمسخنات الفائقة المختارة عندما تكون ظروف درجة حرارة التشغيل والضغط والأكسدة والتآكل مناسبة للصلب الكربوني.
معلومات الطلب
للحصول على عرض أسعار للأنابيب ذات الزعانف الملحومة بتردد عالٍ للمسخنات الفائقة، يرجى تحديد:
معيار الأنبوب الأساسي: ASTM A192/A192M
القطر الخارجي وسمك الجدار للأنبوب الأساسي
مادة الزعانف وملف الزعانف
ارتفاع الزعانف وسمكها ودرجتها
طول الأنبوب والكمية
درجة حرارة التشغيل والضغط
كود ASME المطبق أو كود المشروع الآخر
الفحص والاختبار والتوثيق المطلوب
متطلبات التسليم والتعبئة
