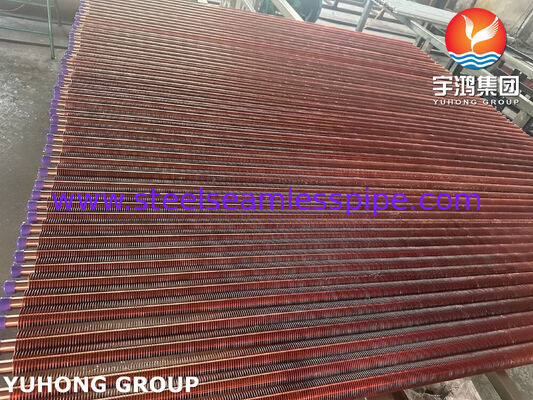

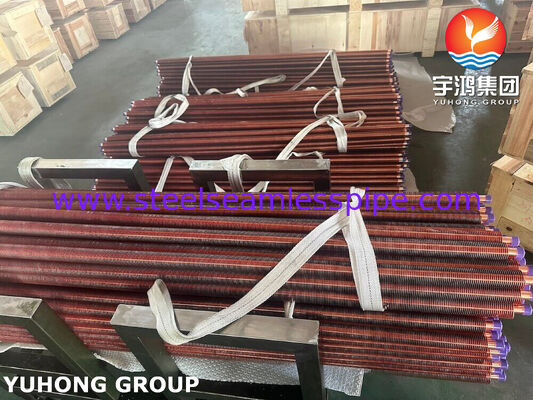

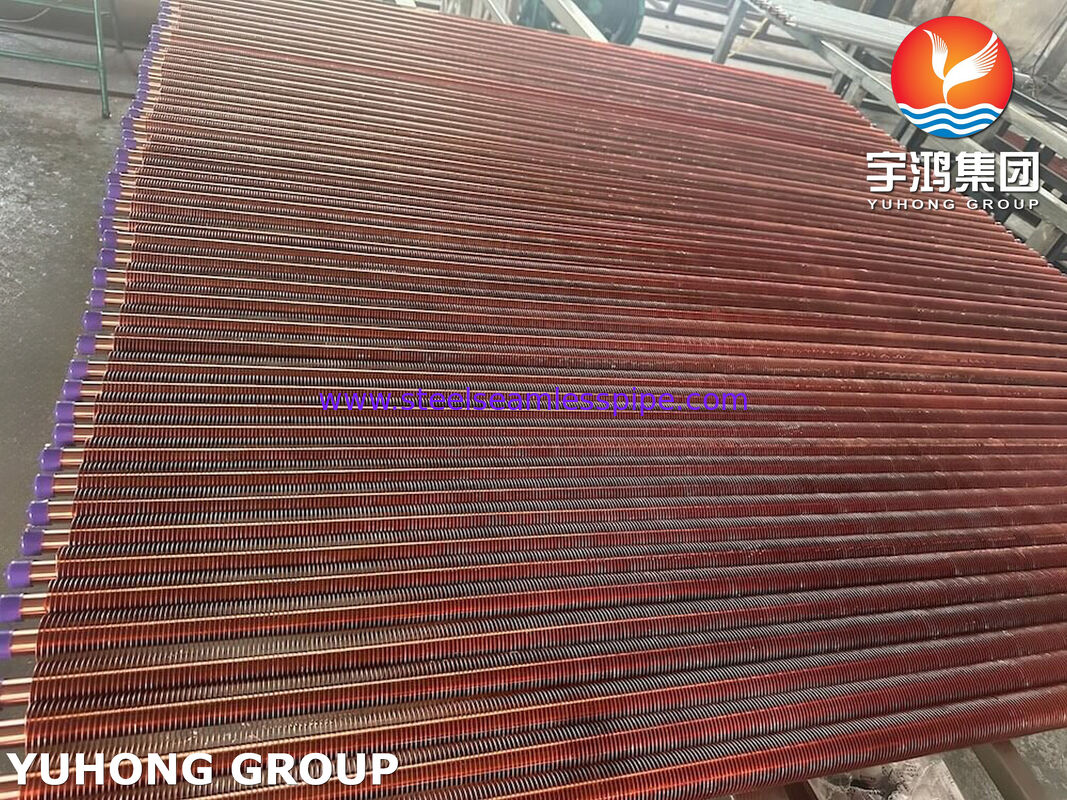

ASTM B111 C68700 الأنابيب ذات الزعانف المبثوقة للمبادلات الحرارية

الأنابيب المكبلة المكبلة المصنعة باستخدام النحاس الألومنيوم ASTM B111 C68700 مصممة لمعدات نقل الحرارة التي تتطلب أنبوبًا من سبيكة النحاس ذات موصلات حرارية جيدة وقوة ميكانيكيةومقاومة التآكل في بيئات خدمة المياه المختارة بشكل مناسب.

C68700 ، المعروف أيضًا باسم النحاس الألومنيومي ، هو سبيكة نحاس وزنك تحتوي على الألومنيوم وإضافة الزرنيخ المسيطر عليها. يستخدم عادة في أنابيب المكثفات ومبادلات الحرارة.تغطي ASTM B111/B111M أنابيب النحاس والسبائك النحاسي السلسة للمكثفات، المبخرات ومبادلات الحرارة، بما في ذلك UNS C68700.

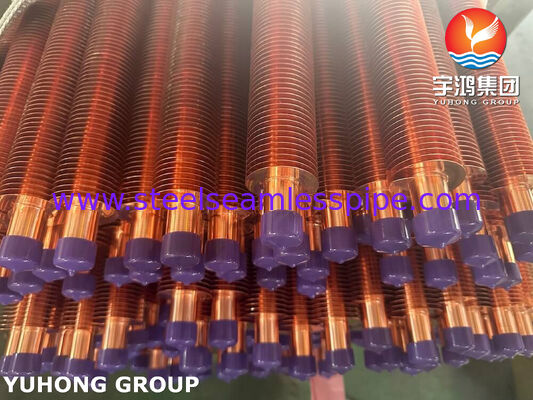

في مجموعة الأنابيب ذات الأجنحة المكبلة ، يتم توسيع الغلاف الخارجي ذو الأجنحة بشكل ميكانيكي على أنبوب القاعدة لخلق اتصال وثيق بين المكونين.الزعانف تزيد من منطقة نقل الحرارة الخارجية، تحسين تبادل الحرارة مع الهواء المحيط أو سائل آخر، اعتمادا على تصميم المعدات.

توضيحات المواصفات: تطبق ASTM B111 على أنبوب القاعدة C68700. يجب تحديد مادة الزعانف وعملية الطحن أو التوسع والهندسة الزعانف وتسامحات التجميع النهائي بشكل منفصل..إذا كان المنتج المقصود يستخدم أنبوبًا أساسيًا C68700 مع غطاء زعانف من الألومنيوم المكبّر ، فيجب أيضًا تحديد نوع سبيكة الألومنيوم.

• سطح تحسين نقل الحرارة: الزعانف المطحونة تزيد من مساحة السطح الخارجي المتاحة لتبادل الحرارة.

• أنبوب أساسي من سبيكة النحاس: يقدم C68700 مزيجاً مفيدًا من القوة ومقاومة التآكل لخدمات مكثفة ومبادلة حرارة مناسبة.

• الاتصال الميكانيكي بين الزعانف والأنبوب: يساعد التركيب التداعي المصنوع بشكل صحيح على دعم الاتصال الحراري بين الأنبوب الأساسي وغلاف الزعانف.

• التكوينات المحددة للتطبيق: يمكن تخصيص أبعاد الأنابيب وارتفاع الزعانف وارتفاعها وطولها وفقًا للرسومات المعتمدة.

• قابلية تتبع المواد: يمكن توفير شهادات أنابيب الأساس ووثائق التفتيش وفقا لمتطلبات المشروع.

فيما يلي أبعاد تجارية تمثيلية لأنابيب الزعانف المكبلة. تعتمد الأحجام النهائية على تصميم مبادل الحرارة ، وواجب نقل الحرارة المطلوب ، ومادة الزعانف ، ورسومات العميل.

مهم: هذه نطاقات تصنيع إرشادية ، وليس متطلبات الأبعاد المفروضة من قبل ASTM B111. يشمل المعيار أنابيب النحاس والسبائك النحاسي السلسة التي يصل قطرها إلى 80 مم ،بينما يجب التحقق من حدود الأبعاد الفعلية والتسامحات مقابل شكل المنتج المختار والطبعة القياسية المعمول بها.

لتحديد التكوين المناسب، حدد:

• القطر الخارجي للأنبوب الأساسي وسمك الجدار.

• الطول الإجمالي للأنبوب وطول الزعانف

• سبيكة الزعانف، ارتفاع الزعانف، السماكة، والطول.

• المعايير المطلوبة للتواصل بين الزعانف والأنبوب أو الالتصاق.

• درجة حرارة التشغيل والضغط وتكوين السائل ووسيلة التبريد.

• اختبارات التفتيش المطلوبة، شهادات المواد، والكمية

C68700 هو سبيكة نحاس الألومنيوم. النحاس يشكل المكون الرئيسي ، والزنك يشكل التوازن ، والألومنيوم والزرنيخ هي إضافات سبيكة مهمة.التركيب يدعم قوة السبائك ومقاومتها للتآكل في بيئات مناسبة لمبادل الحرارة.

هذه الحدود تصف سبيكة C68700 الأساسية. يمكن أن تستخدم غطاء الزعانف المطبع سبيكة مختلفة ويجب أن يكون له مواصفات المواد الخاصة به وشهاداتها.يجب أن تحكم شهادة المواد والطبعة المعمول بها من ASTM B111/B111M القبول.

تعتمد الخصائص الميكانيكية على درجة حرارة الأنابيب، وحالة التصنيع، ومتطلبات المنتج المعمول بها. القيم أدناه مؤشرة على أنابيب C68700 المشمسة.يجب أن تحدد مواصفات الشراء والإصدار ASTM B111/B111M المعمول به حدود القبول النهائية..

* القيم التوجيهية المبلغ عنها لإنبوب C68700 المكسوة؛ تأكد من المتطلبات المحددة للمحتوى قبل نشرها كقيم قبول مضمونة.

إن مزاج الأنابيب مهم لأن الظروف المشمسة والمتمسكة بالضوء والمتمسكة بالصلبة يمكن أن يكون لها قوة ومرونة مختلفة.يجب أن يستوفي المجموعة المكتملة المكونة من الزعانف أيضًا التسامحات الأبعاد المحددة ومتطلبات الاتصال بين الزعانف والأنبوب.

يجب أن يتحقق ضمان الجودة من كل من أنبوب C68700 الأساسي ومجموعة الأنابيب المكتملة المكبدة.يجب أن تميز خطة التفتيش بين الاختبارات المطلوبة بموجب ASTM B111/B111M والفحوصات الإضافية المحددة للمنتج المزروع.

تتضمن المعيار ASTM B111/B111M متطلبات للاختبارات الميكانيكية والتوسعية المطبقة، واختبارات الإجهاد المتبقي، والضغط المحدد أو الاختبارات غير المدمرة.ليس كل اختبار مدرج ينطبق بالضرورة على كل طلبتحدد الإصدار القياسي المعمول به ومتطلبات الشراء نطاق الاختبار.

اعتماداً على متطلبات المشروع، يمكن تقديم الوثائق التالية:

• شهادة اختبار المواد للأنبوب الأساسي C68700.

• التكوين الكيميائي وتقارير الاختبار الميكانيكي.

• سجلات التفتيش الأبعاد.

• التيار الدوامي أو الهيدروستاتيكي أو سجلات الاختبار الأخرى المطلوبة.

• تقارير شهادة المواد النهائية وتفتيش المنتجات النهائية.

• تتبع الرقم الحراري وسجلات فحص التعبئة.

• تقارير تفتيش الطرف الثالث عندما يكون ذلك مطلوباً تعاقدياً.

C68700 هو أساسا سبيكة أنبوب مكثف ومبادل الحرارة.ومادة الزعانف.

• المكثفات والمبخرات: لخدمات نقل الحرارة المتوافقة التي تتطلب أنابيب من سبيكة النحاس.

• مبادلات الحرارة الصناعية: لتطبيقات تسخين وتبريد العمليات المختارة.

• معدات نقل الحرارة المبردة بالماء: عندما تكون كيمياء الماء وظروف التشغيل مناسبة للبرونز الألومنيوم.

• تجمعات أنابيب متخصصة: حيث يستفيد التصميم الحراري من زيادة مساحة السطح الخارجي ويتم تصميم مزيج الأنابيب والأطراف للخدمة.

بالنسبة لمياه البحر أو غيرها من وسائل التبريد العدوانية ، تأكد من ملاءمة التآكل مع مصمم المعدات. يجب ألا يفترض أن C68700 مناسب لكل كيمياء المياه أو بيئة التشغيل.

يمكن تصنيع أنابيبنا ذات الأجنحة المكبلة حسب رسومات العملاء ومتطلبات المشاريع الخاصة، مع الاهتمام بتتبع السبائك، والاتساق الأبعاد، وجودة المنتج النهائي.

• سبيكة أساسية محددة: نحاس الألومنيوم C68700 المصنوع وفقاً لمتطلبات ASTM B111 المتفق عليها.

• هندسة الزعانف المخصصة: ارتفاع الزعانف ، والارتفاع ، وسماكة ، وطول الزعانف مصممة خصيصًا للتصميم الحراري.

• التجميع الخاضع للرقابة: يتم التحقق من اتصال الزعانف بالأنبوب والجودة الأبعادية على خطة التفتيش المتفق عليها.

• وثائق الجودة: شهادات المواد وتقارير التفتيش المتاحة وفقاً لمتطلبات العقد.

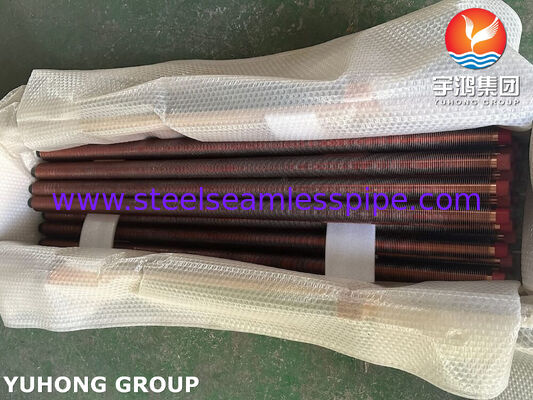

• التوريد الموجه نحو المشروع: الأطوال المخصصة، التحضيرات النهائية، التعبئة والتوثيق لمشاريع مبادلات الحرارة الصناعية.
