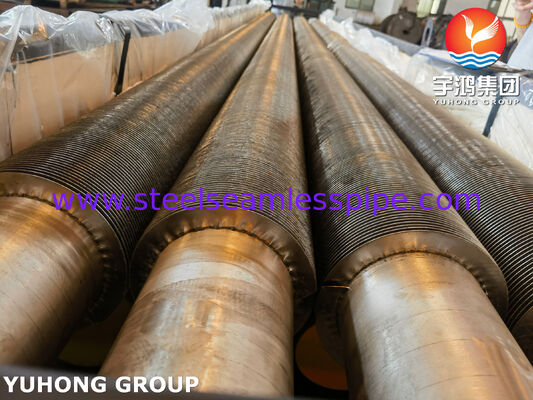

أنابيب مجنحة ملحومة بتردد عالٍ لمبادلات حرارية - ASTM A269 TP316

نظرة عامة على المنتج

أنابيب مجنحة ملحومة بتردد عالٍ (أنابيب مجنحة HFW)مصنعة منفولاذ مقاوم للصدأ ASTM A269 TP316هي مكونات هندسية لنقل الحرارة لمبادلات حرارية تتطلب مقاومة للتآكل، وأداء حراري موثوق، وترابط متين بين الزعانف والأنابيب.

يتم لحام الزعنفة بشكل مستمر على السطح الخارجي للأنبوب باستخدام عملية لحام بالمقاومة الكهربائية عالية التردد. هذا يخلق اتصالًا معدنيًا/ميكانيكيًا قويًا بين الزعنفة والأنبوب مع الحفاظ على شكل زعنفة ثابت على طول الأنبوب بالكامل.

ASTM A269 TP316 هو فولاذ مقاوم للصدأ أوستنيتي يحتوي على الموليبدينوم، مما يوفر مقاومة محسنة للبيئات المحتوية على الكلوريد والعديد من البيئات الكيميائية مقارنة بفولاذ 304 المقاوم للصدأ التقليدي. هذا يجعل أنابيب TP316 HFW المجنحة مناسبة لتطبيقات مبادلات الحرارة الصعبة التي تتضمن ظروف تشغيل رطبة، أو أكالة، أو نشطة كيميائيًا.

يمكن تصنيع أنابيب HFW المجنحة لدينا وفقًا لرسومات العملاء ومتطلبات مبادلات الحرارة، بما في ذلك قطر الأنبوب المحدد، وسمك الجدار، وارتفاع الزعنفة، وسمك الزعنفة، وخط الزعنفة، وطول الأنبوب، وتشطيب السطح.

الميزات الرئيسية

• مادة الأنبوب الأساسي: فولاذ مقاوم للصدأ ASTM A269 TP316
• مادة الزعنفة: TP316 أو مادة متوافقة أخرى حسب المواصفات
• عملية التصنيع: لحام بالمقاومة عالية التردد
• تثبيت الزعنفة: وصلة زعنفة إلى أنبوب ملحومة بشكل مستمر
• مقاومة ممتازة للتآكل
• مقاومة جيدة للبيئات المحتوية على الكلوريد
• قوة ربط عالية ومتسقة بين الزعنفة والأنبوب
• مساحة سطح كبيرة لنقل الحرارة الفعال
• مناسبة لتصميمات مبادلات الحرارة المدمجة
• ارتفاع الزعنفة، وخط الزعنفة، وسمك الزعنفة، وطول الأنبوب قابلة للتخصيص
• مناسبة لمبادلات الحرارة ذات الغلاف والأنبوب وتكوينات مبادلات الحرارة المجنحة الأخرى

المواصفات النموذجية

تمثل الأبعاد المذكورة أعلاه نطاقات مصنعة بشكل شائع بدلاً من قيود ASTM A269. يجب اختيار الأبعاد النهائية وفقًا للتصميم الحراري لمبادل الحرارة، ومتطلبات انخفاض الضغط، ومتطلبات التصنيع، ورسومات المشتري.

تحدد ASTM A269 تاريخيًا الأنابيب المزودة بشكل شائع من حوالي 6.4 مم قطر داخلي وما فوق، وسمك جدار اسمي 0.51 مم وما فوق، بينما يتم تحديد أبعاد أنابيب HFW المجنحة عادةً بواسطة تصميم مبادل الحرارة.

التركيب الكيميائي لـ ASTM A269 TP316

تظهر المتطلبات الكيميائية النموذجية لـ ASTM A269 TP316 أدناه. القيم هي الحد الأقصى ما لم يتم تحديد نطاق.

تحدد مواصفات ASTM TP316 على أنها UNS S31600 وتتضمن ضوابط التركيب الكيميائي للكربون والمنغنيز والفوسفور والكبريت والسيليكون والنيكل والكروم والموليبدينوم.

الخصائص الميكانيكية

المتطلبات الميكانيكية الدنيا النموذجية لأنابيب ASTM A269 TP316 هي:

يجب تأكيد قيم الخصائص الميكانيكية النهائية مقابل الإصدار المطبق من ASTM A269/A269M وحالة التسليم المتفق عليها. تتضمن ASTM A269 أحكام الاختبار الشد/الميكانيكي بالإضافة إلى متطلبات الصلابة وجودة الأنبوب الأخرى.

عملية اللحام بتردد عالٍ

أثناء الإنتاج، يتم وضع شريط الزعنفة المصنوع من الفولاذ المقاوم للصدأ بشكل مستمر على سطح الأنبوب بينما تولد الطاقة الكهربائية عالية التردد حرارة موضعية عند واجهة التلامس. يتم تطبيق الضغط لإنتاج تثبيت ملحوم مستمر.

توفر عملية HFW:

1. تثبيت زعنفة مستمر على طول الأنبوب.
2. تباعد زعنفة متسق لأداء نقل حرارة يمكن التنبؤ به.
3. كفاءة إنتاج عالية للأنابيب المجنحة الطويلة.
4. مقاومة قوية لانفصال الزعنفة أثناء المناولة والتشغيل.
5. تكرارية أبعاد جيدة من أنبوب إلى آخر.
6. توسيع فعال لسطح نقل الحرارة دون الحاجة إلى زيادة كبيرة في قطر الأنبوب.

بالنسبة لمصنعي مبادلات الحرارة، فإن واجهة اللحام المستمرة مهمة بشكل خاص لأن ضعف تثبيت الزعنفة يمكن أن يزيد من مقاومة التلامس الحراري ويقلل من أداء نقل الحرارة الفعال للسطح المجنح.

الفحص والاختبار

يمكن فحص كل دفعة إنتاج وفقًا لـ ASTM A269، ومواصفات المشتري، ومعيار تصنيع مبادل الحرارة المطبق.

1. التحليل الكيميائي

يتم إجراء تحليل الحرارة أو المنتج للتحقق من أن مادة TP316 تتوافق مع التركيب الكيميائي المحدد.

2. اختبار الشد

يتحقق اختبار الشد من قوة الخضوع وقوة الشد والاستطالة لمادة الأنبوب.

3. اختبار الصلابة

يتم فحص الصلابة للتحقق من المطابقة مع متطلبات المواد والتسليم المطبقة.

4. الاختبار الهيدروستاتيكي

يمكن إجراء اختبار هيدروستاتيكي للتحقق من سلامة ضغط الأنبوب.

5. الاختبار الكهربائي غير المدمر

تتطلب ASTM A269 أن يخضع كل أنبوب إما لاختبار كهربائي غير مدمر أو اختبار هيدروستاتيكي، وفقًا لمتطلبات المواصفات المطبقة.

6. اختبار التسوية

قد يخضع الأنبوب لاختبار التسوية لتقييم المطيلية ومقاومة التشوه.

7. اختبار التوسيع

يمكن تطبيق اختبار التوسيع لتقييم مطيلية الأنبوب ومقاومته للتشقق أثناء التشوه.

8. اختبار التسوية العكسي

بالنسبة للأنابيب الملحومة، يمكن استخدام التسوية العكسية لتقييم اللحام الملحوم بحثًا عن العيوب.

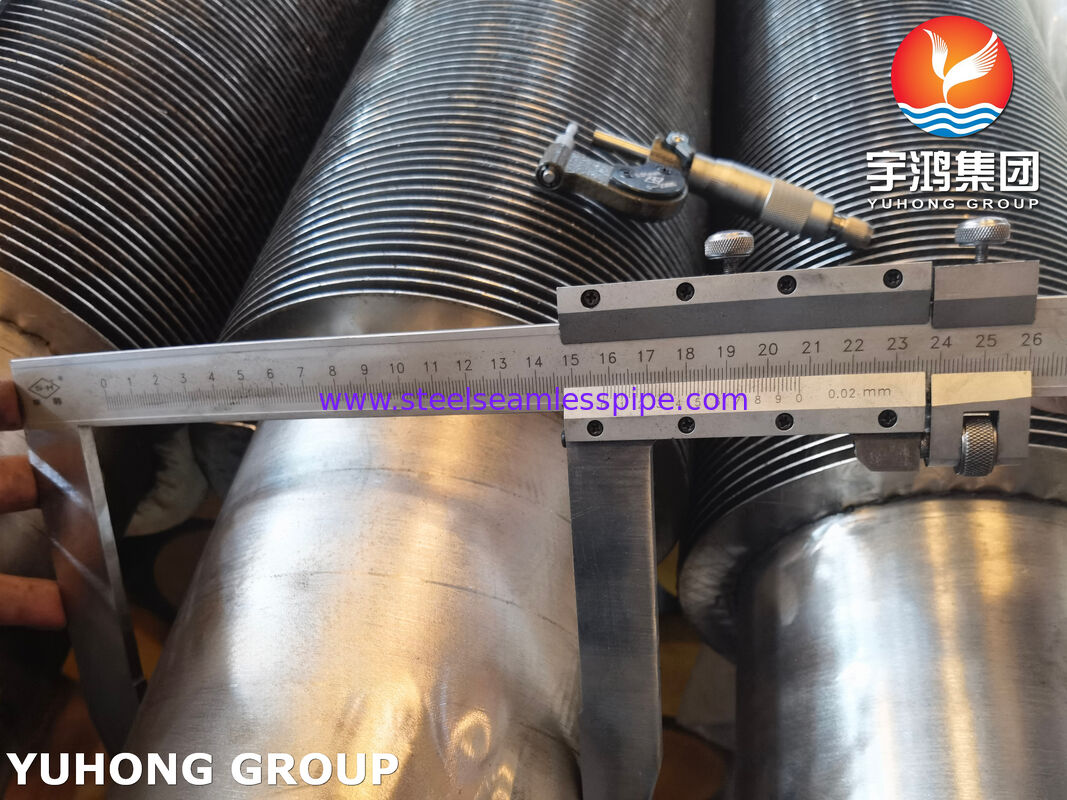

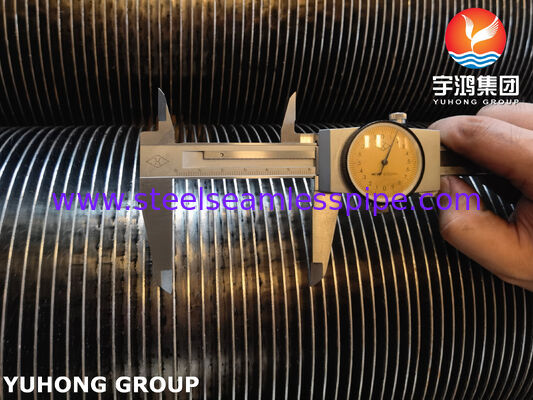

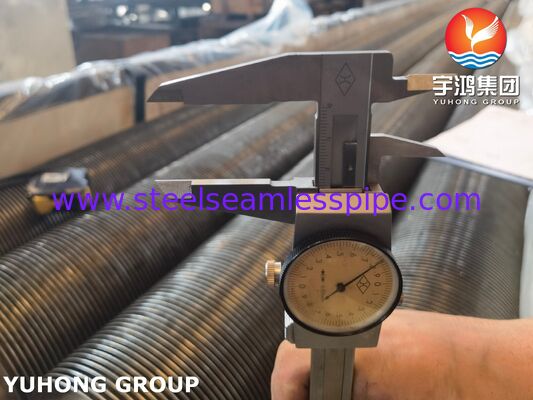

9. فحص الأبعاد

يمكن فحص الأبعاد التالية:

• قطر الأنبوب الخارجي
• سمك جدار الأنبوب
• طول الأنبوب
• ارتفاع الزعنفة
• سمك الزعنفة
• خط الزعنفة
• عرض الزعنفة
• مركزية الزعنفة
• تثبيت الزعنفة بالأنبوب
• الاستقامة

10. فحص اللحام وتثبيت الزعنفة

يتم فحص واجهة الزعنفة الملحومة بالأنبوب بصريًا وبُعديًا. يمكن توفير طرق فحص إضافية، بما في ذلك صبغة الاختراق أو طرق NDT الأخرى، عند طلبها بمواصفات المشتري.

تشطيب السطح

يمكن توريد أنابيب HFW المجنحة من ASTM A269 TP316 بحالات سطح مختلفة حسب التطبيق:

• مصقول ومخلل
• مصقول ساطع
• منظف ميكانيكيًا
• مُخمل
• مصقول
• معالجة سطحية محددة من قبل العميل

بالنسبة لخدمة مبادلات الحرارة الأكالة، يمكن أن يساعد التنظيف والتخميل المناسبان في الحفاظ على حالة سطح الفولاذ المقاوم للصدأ بعد التصنيع.

التطبيقات

أنابيب HFW المجنحة من ASTM A269 TP316 مناسبة لمبادلات الحرارة التي تتطلب مساحة نقل حرارة متزايدة ومقاومة محسنة للتآكل.

تشمل التطبيقات النموذجية:

• مبادلات حرارة ذات غلاف وأنبوب
• مبادلات حرارة العمليات
• مبادلات حرارة العمليات الكيميائية
• مبادلات حرارة البتروكيماويات
• معدات استعادة الحرارة في المصافي
• أنظمة التبريد
• المكثفات
• مبردات الغاز
• سخانات الهواء
• معدات استعادة الحرارة المهدرة
• أنظمة نقل الحرارة البحرية والساحلية
• أنظمة التبريد الصناعية
• أنظمة نقل الحرارة للسوائل الأكالة

يعد TP316 مفيدًا بشكل خاص حيث قد تحتوي بيئة نقل الحرارة على كلوريدات أو ملوثات أكالة أخرى. ومع ذلك، يجب دائمًا مراعاة اختيار المواد الفعلية لكيمياء السائل المحددة ودرجة الحرارة والتركيز وظروف التشغيل.

مزايا لمصنعي مبادلات الحرارة

قدرة نقل حرارة محسنة:
تزيد الزعانف الخارجية بشكل كبير من مساحة نقل الحرارة مقارنة بأنبوب أملس بنفس القطر الاسمي.

مقاومة التآكل:
إن بناء الفولاذ المقاوم للصدأ TP316 مناسب للعديد من البيئات الصناعية الصعبة.

ترابط زعنفة موثوق:
ينتج اللحام عالي التردد اتصالًا مستمرًا بين الزعنفة والأنبوب مصممًا لأداء نقل حرارة مستقر.

تصميم مرن:
يمكن تعديل ارتفاع الزعنفة وخط الزعنفة وسمكها وأبعاد الأنبوب وطوله لتلبية المتطلبات الحرارية والميكانيكية.

تصميم معدات مدمجة:
يمكن أن تساعد مساحة السطح الخارجية المتزايدة مصممي مبادلات الحرارة على تحقيق الواجب الحراري المطلوب ضمن حزمة مدمجة نسبيًا.

ضمان الجودة

يمكن توريد أنابيب HFW المجنحة من ASTM A269 TP316 مع وثائق جودة كاملة، بما في ذلك:

• شهادة اختبار المواد (MTC)
• تقرير التحليل الكيميائي
• تقرير الاختبار الميكانيكي
• تقرير الاختبار الهيدروستاتيكي أو NDT
• تقرير فحص الأبعاد
• تقرير الفحص البصري
• تتبع رقم الدفعة
• سجلات فحص لحام الزعنفة بالأنبوب
• سجلات التعبئة والتوسيم
• وثائق فحص الطرف الثالث عند تحديدها

معلومات الطلب

عند طلب عرض أسعار لأنابيب HFW المجنحة، يتم تشجيع العملاء على تحديد:

1. مواصفات مادة ASTM ودرجتها
2. قطر الأنبوب الخارجي
3. سمك جدار الأنبوب
4. طول الأنبوب
5. مادة الزعنفة
6. ارتفاع الزعنفة
7. سمك الزعنفة
8. خط الزعنفة
9. تكوين زعنفة صلبة أو مسننة
10. معالجة السطح المطلوبة
11. الكمية
12. متطلبات الفحص المطبقة
13. رسم أو مواصفات حزمة مبادل الحرارة

يمكننا تصنيع أنابيب HFW المجنحة من ASTM A269 TP316 وفقًا لرسومات العملاء ومتطلبات نقل الحرارة الخاصة بالمشروع.
