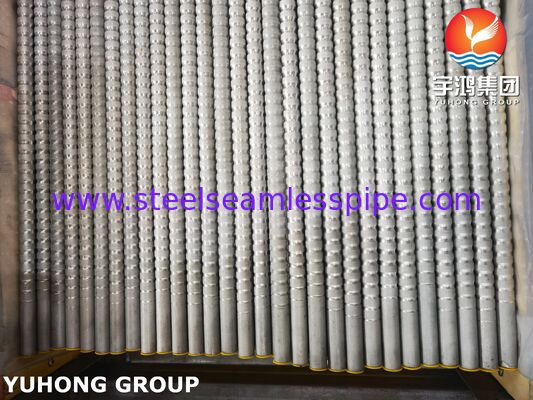

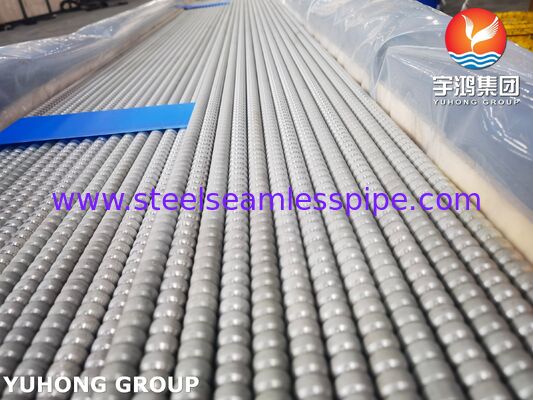

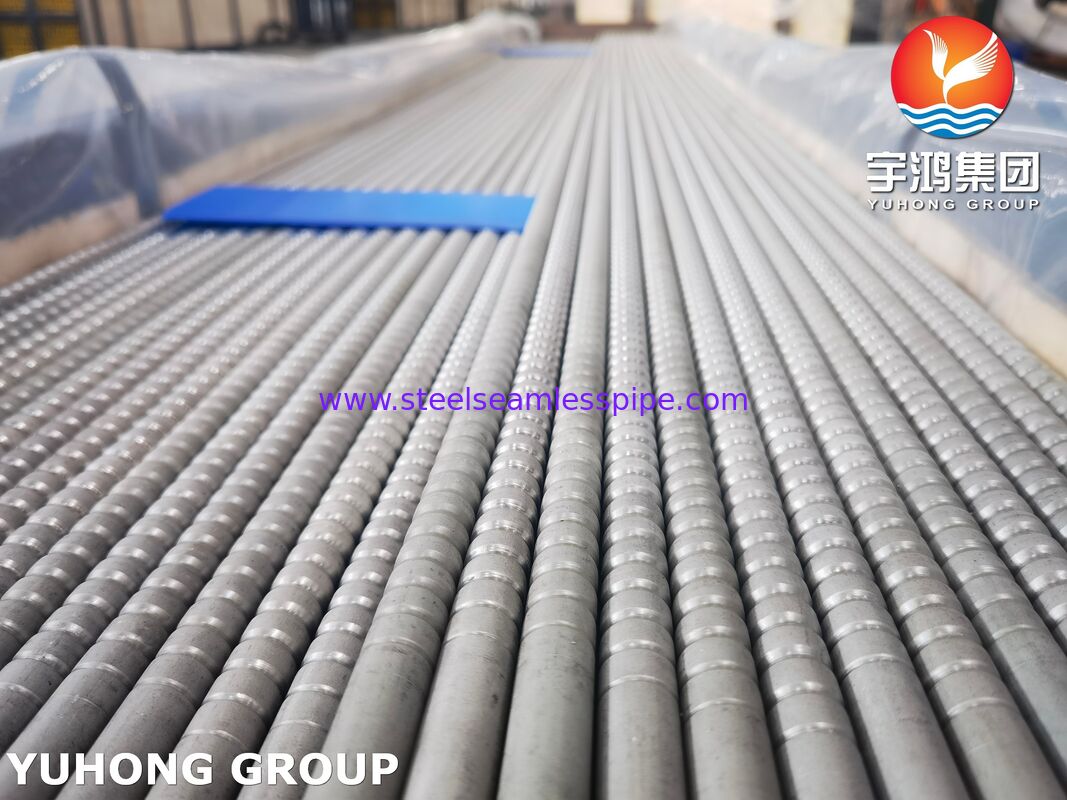

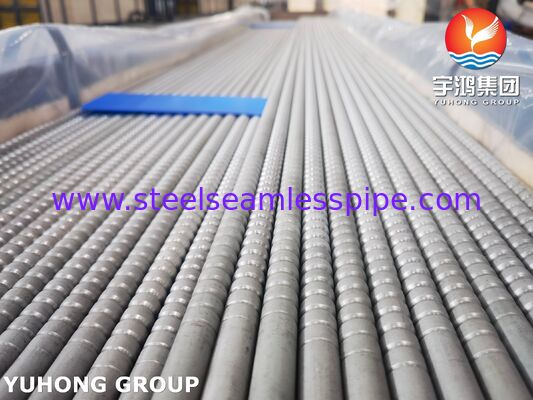

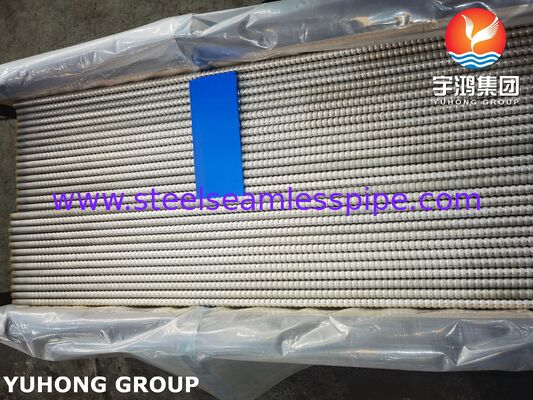

الأنابيب المموجة للمكثفات – ASTM A269 TP316L
نظرة عامة على المنتج
ASTM A269 TP316L الأنابيب المموجة للمكثفاتهي أنابيب نقل الحرارة من الفولاذ المقاوم للصدأ مصممة لتحسين الأداء الحراري من خلال شكل أنبوب مموج تم تشكيله خصيصًا. مصنعة من مواد منخفضة الكربونTP316L الفولاذ المقاوم للصدأ الأوستنيتيتجمع هذه الأنابيب بين خصائص نقل الحرارة المحسنة والمقاومة القوية للتآكل، خاصة في التطبيقات التي تتضمن الرطوبة والكلوريدات والمواد الكيميائية المعالجة ووسائط التبريد الملوثة.
يخلق التمويج نمط تدفق مضطربًا مقارنة بالأنبوب الأملس التقليدي. وهذا يمكن أن يزيد من خلط السوائل في جدار الأنبوب، ويحسن كفاءة نقل الحرارة، ويسمح بتصميم أكثر إحكاما لمبادل حراري أو مكثف عندما يتم تصميمه بشكل صحيح ليناسب ظروف التشغيل.
يحتوي TP316L على الموليبدينوم ومحتوى منخفض من الكربون، مما يوفر مقاومة محسنة للتآكل الموضعي مقارنةً بالفولاذ المقاوم للصدأ 304L التقليدي في العديد من بيئات الخدمة. ولذلك فإن الصف مناسب بشكل خاص لالمكثفات الصناعية ومكثفات العمليات الكيميائية وأنظمة التبريد البحرية ومعدات التبريد وغيرها من تطبيقات نقل الحرارة الحساسة للتآكل.
يغطي ASTM A269/A269M أنابيب الفولاذ المقاوم للصدأ الأوستنيتي الملحومة وغير الملحومة بسماكة الجدار الاسمية ويتطلب توفير المادة في حالة المعالجة بالحرارة. يتضمن المعيار أيضًا الاختبار الميكانيكي وإما الاختبار الكهربائي غير المدمر أو الاختبار الهيدروستاتيكي.
الميزات الرئيسية
- مادة:أستم A269 TP316L / أونس S31603
- نوع الأنبوب:أنبوب نقل الحرارة المموج
- تصنيع:أنبوب غير ملحوم أو ملحوم، حسب التصميم والمواصفات
- المعالجة الحرارية:الحل صلب/معالج بالحرارة
- مقاومة ممتازة للتآكل
- تحسين المقاومة للتنقر المرتبط بالكلوريد مقارنة بالمعيار 304L
- تعزيز الاضطراب وأداء نقل الحرارة
- مناسبة لخدمة المكثف والمبادل الحراري
- قابلية اللحام والتشكيل جيدة
- مناسبة للهندسة المموجة المخصصة
- متوفر بأطوال مستقيمة أو تكوينات أخرى وفقًا لمتطلبات المشروع
التطبيقات النموذجية
الأنابيب المموجة ASTM A269 TP316L مناسبة بشكل خاص لـ:
1. المكثفات الصناعية
يمكن استخدام هذه الأنابيب في المكثفات حيث يجب تحويل بخار العملية إلى سائل من خلال التبادل الحراري غير المباشر. يعزز التموج اضطراب السوائل ويمكن أن يساهم في تحسين نقل الحرارة.
تشمل التطبيقات النموذجية ما يلي:
- مكثفات العملية
- المكثفات الكيميائية
- المكثفات البتروكيماوية
- مكثفات المذيبات
- مكثفات البخار
- مكثفات المنتج
2. المبادلات الحرارية الكيميائية والبتروكيماوية
يتم اختيار TP316L بشكل متكرر لمعدات نقل الحرارة المعرضة لبيئات العمليات المسببة للتآكل. إن الجمع بين المحتوى المنخفض من الكربون والموليبدينوم يجعله مناسبًا للعديد من واجبات المعالجة الكيميائية.
3. التبريد البحري ومياه البحر
غالبًا ما يتم استخدام 316L لمعدات التبريد المعرضة للبيئات البحرية أو المياه المحتوية على الكلوريد. ومع ذلك، يجب تقييم خدمة مياه البحر الفعلية بعناية لأن 316L ليس محصنًا ضد التآكل الموضعي في ظروف الكلوريد الشديدة.
4. مكثفات التبريد والتكييف
يمكن استخدام الأنابيب المموجة في أنظمة التبريد والتبريد الصناعي حيث يكون من المرغوب فيه نقل الحرارة المعزز والمعدات المدمجة.
5. الأغذية والمشروبات وتجهيز الأدوية
إن الهيكل المصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل والسطح القابل للتنظيف يجعل TP316L مناسبًا لتطبيقات نقل الحرارة الصحية المحددة، مع مراعاة تشطيب السطح المطلوب والتصميم الصحي.
6. معدات تحلية ومعالجة المياه
يمكن استخدام الأنابيب في تطبيقات مختارة لمعالجة المياه وتحلية المياه ونقل الحرارة حيث تكون كيمياء السوائل متوافقة مع 316L.
المواصفات القياسية
| غرض |
المواصفات النموذجية |
| منتج |
الأنابيب المموجة للمكثفات |
| مادة |
أستم A269 TP316L |
| أونس |
S31603 |
| نوع الأنبوب |
سلس / ملحومة |
| حالة التصنيع |
معالج بالحرارة |
| شكل الأنبوب |
المموج |
| القطر الخارجي |
تقريبا. 6.35-127 ملم |
| سمك الجدار |
تقريبا. 0.5-8.0 ملم |
| الطول القياسي |
3000-12000 ملم |
| سطح |
صلب، مخلل، مشرق صلب أو حسب الطلب |
| حالة النهاية |
نهاية عادي/نهاية قطع/مخصصة |
| تقتيش |
الأبعاد والبصرية والكيميائية والميكانيكية و NDT |
| شهادة |
EN 10204 3.1 / 3.2 متاح عند الطلب |
تغطي مواصفات ASTM عادةً الأنابيب ذات سمك الجدار الاسمي تقريبًا0.020 بوصة (0.51 ملم) وما فوق، في حين أن الأحجام الفعلية المتوفرة تجاريًا يمكن أن تختلف وفقًا لقدرة التصنيع ومتطلبات الشراء.
أبعاد الأنبوب النموذجية
قد تشمل أبعاد أنبوب المكثف الشائعة ما يلي:
- 9.52 × 0.5 ملم
- 12.7 × 0.6 ملم
- 15.88 × 0.8 ملم
- 19.05 × 1.0 ملم
- 25.4 × 1.2 ملم
- 31.75 × 1.5 ملم
- 38.1 × 1.5-2.0 ملم
- 50.8 × 1.5-2.5 ملم
- 63.5 × 2.0-3.0 ملم
- أبعاد أخرى حسب تصميم المكثف
مهم:هذه نطاقات تصنيع نموذجية وليست أبعادًا إلزامية لمعيار ASTM A269. يجب التأكد من القطر الخارجي النهائي، وسمك الجدار، ودرجة التموج، وعمق التموج، والطول، والتفاوتات وفقًا لرسم المبادل الحراري الخاص بالعميل أو مواصفات الشراء.
تصميم المموج
تم تصميم الشكل المموج وفقًا لواجب نقل الحرارة المطلوب وانخفاض الضغط.
تتضمن معلمات التصميم النموذجية ما يلي:
- الملعب المموج
- عمق التموج
- القطر الخارجي للأنبوب
- سمك جدار الأنبوب
- طول المموج
- منطقة التدفق الداخلي
- منطقة نقل الحرارة الخارجية
- انخفاض الضغط على جانب الأنبوب
يمكن أن يولد التموج تدفقًا ثانويًا وخلطًا أكبر للسوائل، مما قد يؤدي إلى زيادة معامل نقل الحرارة مقارنةً بالأنبوب الأملس. ولذلك يجب أن يكون التصميم النهائي متوازناتحسين نقل الحرارة، انخفاض الضغط، خصائص التلوث، القوة الميكانيكية، وقابلية التصنيع.
بالنسبة لمشاريع المكثف، يمكننا تخصيص الشكل الهندسي المموج وفقًا لما يلي:
- الحمل الحراري
- وسط التكثيف
- درجة حرارة مياه التبريد
- ضغط التصميم
- درجة حرارة التصميم
- معدل التدفق
- انخفاض الضغط المسموح به
- عامل قاذورات
- ترتيب ورقة الأنبوب
ASTM A269 TP316L التركيب الكيميائي
المتطلبات الكيميائية النموذجية لـ ASTM A269 TP316L هي:
| عنصر |
المتطلبات بالوزن% |
| الكربون (ج) |
≥ 0.035 |
| المنغنيز (من) |
≥ 2.00 |
| السيليكون (سي) |
≥ 1.00 |
| الفوسفور (ف) |
≥ 0.045 |
| الكبريت (S) |
≥ 0.030 |
| الكروم (الكروم) |
16.0-18.0 |
| النيكل (ني) |
10.0-15.0 |
| الموليبدينوم (مو) |
2.0-3.0 |
| الحديد (الحديد) |
توازن |
تتوافق هذه الحدود مع متطلبات درجة ASTM A269 TP316L. بالنسبة للأنابيب ذات القطر الصغير أو الأنابيب ذات الجدران الخفيفة التي تتطلب العديد من تمريرات السحب، يتضمن ASTM A269 توفيرًا محددًا للكربون.
ال2-3% محتوى الموليبدينومتعتبر ميزة مهمة لـ TP316L لأنها تعمل على تحسين مقاومة التآكل الموضعي في العديد من البيئات التي تحتوي على الكلوريد.
الخواص الميكانيكية
الحد الأدنى من المتطلبات الميكانيكية النموذجية لأنابيب ASTM A269 TP316L تشمل:
| ملكية |
الحد الأدنى / الحد الأقصى للمتطلبات |
| قوة الشد |
≥ 485 ميجا باسكال |
| قوة الخضوع، إزاحة 0.2% |
≥ 170 ميجا باسكال |
| استطالة |
≥ 35% |
| صلابة |
≥ 90 HRB / حوالي 192 HBW |
توفر درجة TP316L منخفضة الكربون ليونة جيدة وخصائص تشكيل مع الحفاظ على مقاومة التآكل المتوقعة من عائلة 316 من الفولاذ المقاوم للصدأ.
عملية التصنيع
يتضمن مسار التصنيع النموذجي الخاص بنا لأنابيب المكثف المموجة TP316L ما يلي:
اختيار المواد الخام ← تشكيل الأنبوب ← اللحام / المعالجة غير الملحومة ← المعالجة الحرارية ← المعالجة السطحية ← تشكيل التمويج ← التحجيم ← القطع ← الفحص ← التنظيف ← التعبئة
بالنسبة للأنابيب الملحومة، يتم التحكم في وصلة اللحام بعناية قبل أن يخضع الأنبوب لعمليات التشكيل والتموج اللاحقة.
يتم التحكم في عملية التمويج للحفاظ على الاتساق:
- الملعب المموج
- عمق التموج
- قطر الأنبوب
- سلامة الجدار
- استقامة
- جودة السطح
يتم استخدام المعالجة الحرارية للمحلول للحصول على الحالة المعدنية المطلوبة ومقاومة التآكل لأنبوب الفولاذ المقاوم للصدأ.
الاختبار والتفتيش
يتم إجراء مراقبة الجودة وفقًا للمواصفة ASTM A269 ومواصفات الشراء المعمول بها.
1. التحليل الكيميائي
التحقق الإيجابي من تحديد المواد والتحليل الكيميائي من تركيبة TP316L، بما في ذلك:
يمكن توفير شهادة اختبار المطحنة مع الشحنة.
2. اختبار الشد
اختبار الشد يتحقق من:
- قوة الشد
- قوة العائد
- استطالة
يتم فحص المتطلبات الميكانيكية وفقًا لمتطلبات درجة ASTM A269 المطبقة.
3. اختبار الصلابة
يؤكد اختبار الصلابة أن الأنبوب النهائي يظل ضمن حد الصلابة المحدد.
4. الاختبار الهيدروستاتيكي
يمكن إجراء الاختبار الهيدروستاتيكي للتحقق من سلامة الضغط واكتشاف التسرب.
يتطلب ASTM A269 أن يخضع كل أنبوب إما لاختبار كهربائي غير مدمر أو اختبار هيدروستاتيكي، وفقًا للمتطلبات المعمول بها وشروط الطلب.
5. إيدي الحالي / اختبار الكهرومغناطيسي
يمكن استخدام فحص التيار الدوامي كوسيلة غير مدمرة للكشف عن الانقطاعات في الأنابيب المصنوعة من الفولاذ المقاوم للصدأ. يوفر ASTM E426 ممارسة للفحص الكهرومغناطيسي للمنتجات الأنبوبية غير الملحومة والملحومة المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي والسبائك المماثلة.
6. اختبار التسطيح
بالنسبة للأنابيب الملحومة القابلة للتطبيق، يمكن استخدام فحص التسطيح/التسطيح العكسي لتقييم سلامة الأنبوب واللحام.
7. اختبار الحرق
حيثما ينطبق ذلك، يقوم اختبار الحرق بتقييم ليونة وجودة تشكيل الأنبوب.
8. فحص الأبعاد
يمكن فحص كل دفعة إنتاج للتأكد من:
- القطر الخارجي
- سمك الجدار
- الملعب المموج
- عمق التموج
- طول
- استقامة
- حالة النهاية
9. الفحص البصري
يتم فحص سطح الأنبوب بحثًا عن:
- الشقوق
- الخدوش
- حفر
- العيوب السطحية
- ضرر التموج
- تشوهات اللحام
10. فحص مؤشر مديري المشتريات (PMI).
يمكن توفير تعريف إيجابي للمادة للمشاريع التي تتطلب تحققًا إضافيًا من مادة TP316L.
الانتهاء من السطح
قد تشمل ظروف السطح المتاحة ما يلي:
- صلب ومخلل
- صلب مشرق
- مصقول ميكانيكيا
- مصقول بالكهرباء
- الانتهاء من السطح حسب الطلب
بالنسبة لتطبيقات المكثف والعمليات، يجب اختيار حالة السطح المناسبة وفقًا للسائل وطريقة التنظيف وميل التلوث ومتطلبات النظافة.
مزايا الأنابيب المموجة ASTM A269 TP316L
تعزيز نقل الحرارة
تعمل الهندسة المموجة على تعزيز الاضطراب وخلط السوائل، مما يمكن أن يحسن أداء نقل الحرارة.
مقاومة التآكل
يوفر TP316L مقاومة أفضل للعديد من البيئات المسببة للتآكل مقارنة بالفولاذ المقاوم للصدأ 304/304L التقليدي.
درجة منخفضة الكربون
يساعد المحتوى المنخفض من الكربون على تقليل مخاطر التحسس والتآكل الحبيبي المرتبط به بعد اللحام أو التعرض الحراري.
تصميم مدمج للمبادل الحراري
يمكن أن يسمح نقل الحرارة المحسّن للمصممين بتحقيق الواجب الحراري المطلوب من خلال سطح أكثر إحكاما لنقل الحرارة.
قابلية جيدة للتشكيل
يوفر TP316L ليونة جيدة، مما يجعله مناسبًا لعمليات تشكيل وتمويج الأنابيب.
البناء للتخصيص
يمكن تصنيع أبعاد الأنبوب ومعلمات التموج وفقًا لمتطلبات تصميم المكثف.
لماذا تختار أنابيبنا المموجة ASTM A269 TP316L؟
نقوم بتصنيع أنابيب نقل الحرارة المموجة مع التركيز علىاتساق الأبعاد، وسلامة الأنبوب، ومقاومة التآكل، وأداء موثوق لنقل الحرارة.
قدرتنا الإنتاجية تدعم التخصيص:
- قطر الأنبوب
- سمك الجدار
- الملعب المموج
- عمق التموج
- طول الأنبوب
- الانتهاء من السطح
- إنهاء التحضير
- متطلبات الاختبار
- شهادة المواد
بالنسبة لمصنعي المكثفات ومقاولي EPC، يمكننا تصنيع الأنابيب وفقًا لرسومات العميل والمواصفات الفنية ومتطلبات ASTM المعمول بها.
الصناعات النموذجية:المعالجة الكيميائية، البتروكيماويات، النفط والغاز، التبريد، التدفئة والتهوية وتكييف الهواء، الهندسة البحرية، معالجة المياه، تحلية المياه، تجهيز الأغذية، معالجة الأدوية، واسترداد الحرارة الصناعية.
ملخص المنتج
الأنابيب المموجة للمكثفات – ASTM A269 TP316Lتوفير مزيج منخصائص محسنة لنقل الحرارة، ومقاومة للتآكل، وبنية من الفولاذ المقاوم للصدأ منخفض الكربون، وهندسة مموجة قابلة للتخصيص.
إنها مناسبة بشكل خاص لتطبيقات المكثف والمبادل الحراري حيث قد لا توفر الأنابيب الملساء التقليدية التوازن المطلوب بين الأداء الحراري وضغط المعدات ومقاومة التآكل.
بالنسبة للتطبيقات الصعبة، يجب اختيار أبعاد الأنبوب وهندسة التموج بناءً على التصميم الحراري والميكانيكي الكامل بدلاً من حجم الأنبوب وحده.
