أنابيب بزعانف مبثوقة للمبردات الجافة – ASME SB163 UNS N08825

أنابيب بزعانف مبثوقة للمبردات الجافةمصنعة بـASME SB163 UNS N08825 (Incoloy 825)تم تصميم الأنابيب الأساسية لتطبيقات نقل الحرارة بالتبريد الهوائي المتطلبة حيث تكون مقاومة التآكل والسلامة الميكانيكية والتشغيل الموثوق به على المدى الطويل مهمة.

UNS N08825 هو سبيكة من النيكل والحديد والكروم والموليبدينوم والنحاس مع تثبيت التيتانيوم. يوفر مزيجها من الكروم والموليبدينوم والنحاس والنيكل مقاومة قوية لمجموعة واسعة من البيئات المسببة للتآكل. بالنسبة لخدمة المبردات الجافة، يمكن اختيار هذه السبيكة عندما تتطلب معدات نقل الحرارة مستوى أعلى من مقاومة التآكل مما يمكن أن توفره أنابيب الفولاذ الكربوني أو الفولاذ المقاوم للصدأ التقليدية.

لديناأنابيب بزعانف مبثوقةتستخدم غلافًا أو مادة زعنفة من الألومنيوم مرتبطة ميكانيكيًا فوق الأنبوب الأساسي N08825 المحدد. تخلق عملية البثق اتصالًا وثيقًا ومستمرًا بين الزعنفة والأنبوب، مما يوفر مسارًا فعالًا لنقل الحرارة من جدار الأنبوب إلى الهواء المحيط.

تعتبر مجموعة الأنابيب الناتجة مناسبة لـالمبردات الجافة، والمبادلات الحرارية المبردة بالهواء، والمكثفات المبردة بالهواء، ومبردات العمليات، وغيرها من معدات التبريد الهوائي بالدفع القسري أو المستحث.

أبرز المنتجات

• مادة الأنبوب الأساسي: ASME SB163 UNS N08825
• السبيكة: سبيكة النيكل والحديد والكروم والموليبدينوم والنحاس 825
• الاسم الشائع: Incoloy 825
• نوع الأنبوب: أنبوب سبائك النيكل بدون لحام
• نوع الزعنفة: زعنفة ألومنيوم مبثوقة / مرتبطة
• التطبيق: المبردات الجافة ومعدات نقل الحرارة المبردة بالهواء
• التصنيع: بثق ميكانيكي فوق الأنبوب الأساسي
• التلامس بين الزعنفة والأنبوب: تلامس معدني/ميكانيكي مستمر حسب البناء المحدد
• نقل الحرارة: مساحة سطح خارجية كبيرة لنقل الحرارة من جانب الهواء
• ميزة الخدمة: أنبوب أساسي مقاوم للتآكل مع زعانف ألومنيوم عالية التوصيل
• شكل التوريد: أطوال مستقيمة؛ يمكن توريد مجموعات الزعانف وفقًا لمتطلبات المشروع

يغطي ASME/ASTM B163 أنابيب النيكل وسبائك النيكل بدون لحام لتطبيقات المكثفات والمبادلات الحرارية ويتضمن UNS N08825 بين السبائك المحددة.

لماذا نستخدم UNS N08825 لأنابيب المبردات الجافة المزودة بزعانف؟

تعتمد المبردات الجافة بشكل كبير على نقل الحرارة الفعال من جانب الهواء. نظرًا لأن الهواء له موصلية حرارية منخفضة نسبيًا مقارنة بالماء، فإن مساحة سطح نقل حرارة خارجية كبيرة مطلوبة بشكل عام. تزيد الزعانف المبثوقة بشكل كبير من مساحة السطح الخارجية الفعالة مع الحفاظ على تكوين مبادل حراري مدمج.

الـأنبوب أساسي UNS N08825مفيد بشكل خاص حيث قد تعرض البيئة الداخلية للأنبوب المبادلات الحرارية لوسائط مسببة للتآكل أو حيث يلزم أداء سبائك محسّن.

تحتوي السبيكة على ما يقرب من38-46% نيكل، 19.5-23.5% كروم، 2.5-3.5% موليبدينوم، و 1.5-3.0% نحاس، مع إضافة التيتانيوم للتثبيت.

يوفر مزيج الأنبوب N08825 المقاوم للتآكل وزعانف الألومنيوم المبثوقة عالية التوصيل حلاً عمليًا للتطبيقات التي تتطلب كلاً منمقاومة التآكل من جانب الأنبوب وتبديد الحرارة الفعال من جانب الهواء.

التطبيقات النموذجية

يمكن هندسة أنابيبنا المبثوقة المزودة بزعانف ASME SB163 UNS N08825 لـ:

1. المبردات الجافة

تستخدم في أنظمة التبريد ذات الحلقة المغلقة حيث يتم تبريد سائل العملية أو مخاليط الماء/الجليكول بواسطة الهواء المحيط بدلاً من التبخر المباشر للماء.

2. المبادلات الحرارية المبردة بالهواء

مناسبة للمعدات التي يجب فيها نقل الحرارة من سائل العملية إلى الهواء الجوي عبر حزم أنابيب مزعانف.

3. تبريد العمليات الصناعية

يمكن تحديدها للصناعات الكيميائية والصناعية حيث تكون مقاومة التآكل اعتبارًا مهمًا.

4. أنظمة الطاقة والطاقة

قابلة للتطبيق على أنظمة التبريد المساعدة ومعدات نقل الحرارة المبردة بالهواء الأخرى حيث يملي البيئة التشغيلية اختيار السبيكة.

5. أنظمة التبريد الحساسة للتآكل

يمكن النظر في UNS N08825 حيث قد لا توفر مواد الأنابيب الفولاذية المقاومة للصدأ أو الفولاذ الكربوني التقليدية مقاومة التآكل المطلوبة.

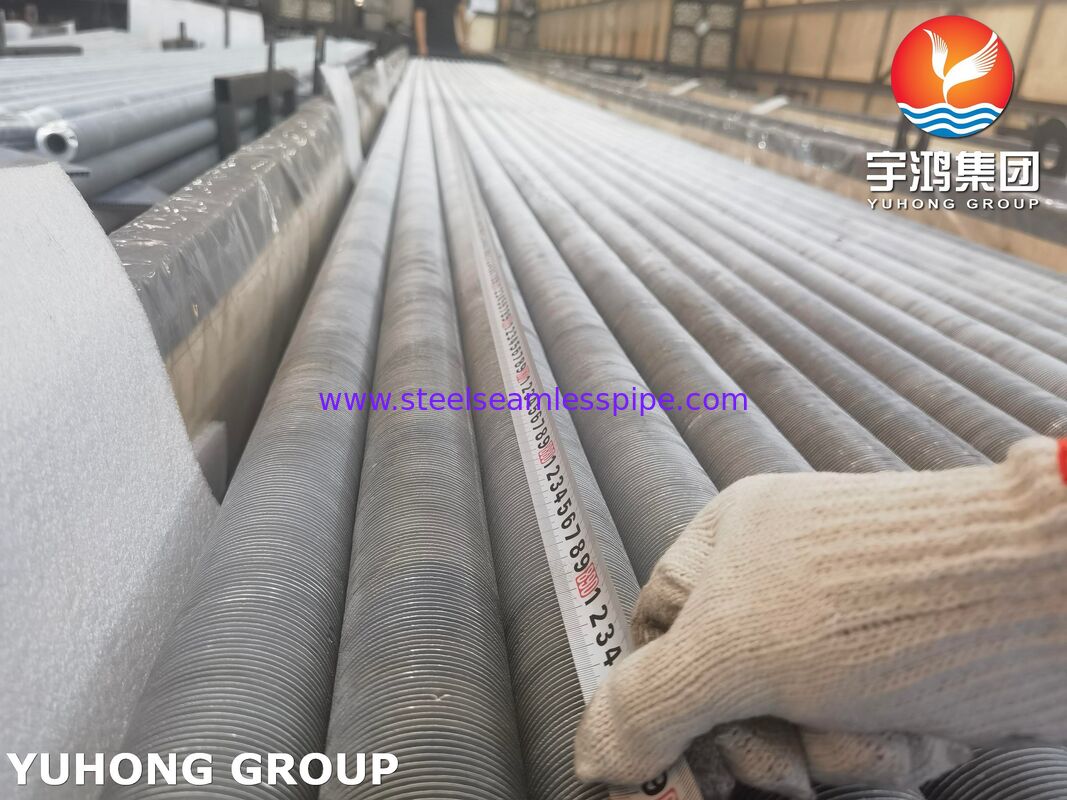

بناء أنبوب الزعنفة المبثوق

يتكون أنبوب الزعنفة المبثوق عادةً من:

أنبوب أساسي بدون لحام UNS N08825 + غلاف زعنفة من الألومنيوم + شكل زعنفة مبثوق

أثناء التصنيع، يتم وضع أنبوب أو غلاف من الألومنيوم حول الأنبوب الأساسي ويتم بثقه ميكانيكيًا لتشكيل الزعانف. عملية البثق تشرك مادة الزعنفة بإحكام مع سطح الأنبوب.

يوفر هذا البناء العديد من المزايا الهامة:

• مساحة نقل حرارة خارجية كبيرة
• توصيل حراري فعال من الأنبوب إلى الزعنفة
• ارتباط ميكانيكي قوي
• مقاومة جيدة لفك الزعانف
• هندسة زعانف متسقة
• تصميم مبادل حراري مدمج
• مناسب لنقل الحرارة من جانب الهواء بكميات كبيرة

بالنسبة للمبردات الجافة، يجب اختيار ارتفاع الزعنفة الدقيق، والسمك، والمسافة، وعدد الزعانف لكل وحدة طول، وسبائك الألومنيوم وفقًا لواجب الحرارة المطلوب، وسرعة الهواء، وانخفاض الضغط، والظروف المحيطة، والمتطلبات الميكانيكية.

نطاق الحجم القياسي / الشائع

يغطي مواصفات أنبوب ASME SB163 أنابيب النيكل وسبائك النيكل بدون لحام بقطر خارجي يصل إلى3 بوصات (76.2 مم)، مع قيود محددة على سمك الجدار.

بالنسبة للأنابيب المزودة بزعانف مبثوقة المستخدمة في المبردات الجافة، تشمل أحجام الأنابيب الأساسية المصممة عادةً:

ملاحظة: هذه نطاقات هندسية شائعة وليست متطلبات أبعاد SB163 عالمية. يجب تأكيد الأبعاد النهائية وفقًا للتصميم الحراري للمبرد الجاف ومواصفات المشتري.

يقر ASTM B163 على وجه التحديد بتكوينات الأنابيب ذات القطر الخارجي/متوسط الجدار والقطر الخارجي/الحد الأدنى للجدار.

التركيب الكيميائي لـ ASME SB163 UNS N08825

تشمل المتطلبات الكيميائية المحددة النموذجية لـ UNS N08825:

النيكل والكروم والموليبدينوم والنحاس مهمة بشكل خاص لخصائص مقاومة التآكل للسبيكة، بينما يوفر التيتانيوم التثبيت.

الخصائص الميكانيكية

بالنسبة لـأنبوب UNS N08825، تعتمد المتطلبات الميكانيكية على مواصفات المنتج المطبقة والحالة المزودة. تشمل مجموعة الخصائص الدنيا المشار إليها بشكل شائع للأنبوب المعالج بالحرارة:

يجب أن تحكم مواصفات ASME/ASTM المطبقة وأمر الشراء قيم القبول النهائية للأنبوب المزود. تحدد معلومات B163 المنشورة قوة الشد وقوة الخضوع والاستطالة والصلابة من بين الخصائص الميكانيكية المطلوبة.

الفحص والاختبار

لضمان الأداء الموثوق به في خدمة المبردات الجافة، يمكن فحص أنابيبنا المبثوقة المزودة بزعانف في كل منمرحلة الأنبوب الأساسيومرحلة الأنبوب المزود بالزعانف النهائي.

1. التحليل الكيميائي

يمكن إجراء تحديد إيجابي للمواد و/أو تحليل كيميائي مخبري للتحقق من تركيب UNS N08825.

2. اختبار الشد

يتحقق اختبار الشد من:

• قوة الشد
• قوة الخضوع
• الاستطالة

هذه من بين المتطلبات الميكانيكية التي تتناولها ASTM B163.

3. اختبار الصلابة

يمكن إجراء اختبار صلابة روكويل وفقًا للمواصفات المطبقة.

4. الاختبار الهيدروستاتيكي

يمكن تحديد الاختبار الهيدروستاتيكي لتحديد التسرب أو عيوب احتواء الضغط في الأنبوب الأساسي.

5. اختبار التيار الدوامي / الاختبار الكهربائي غير المدمر

يمكن تطبيق الفحص الكهربائي غير المدمر لتحديد الانقطاعات في أنابيب سبائك النيكل بدون لحام. تحدد معايير الأنابيب المطبقة متطلبات وإجراءات الاختبار غير المدمر.

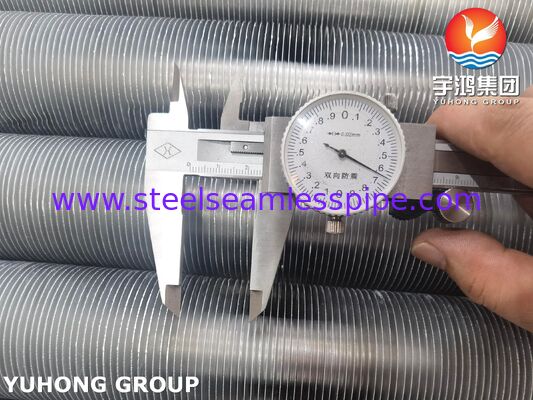

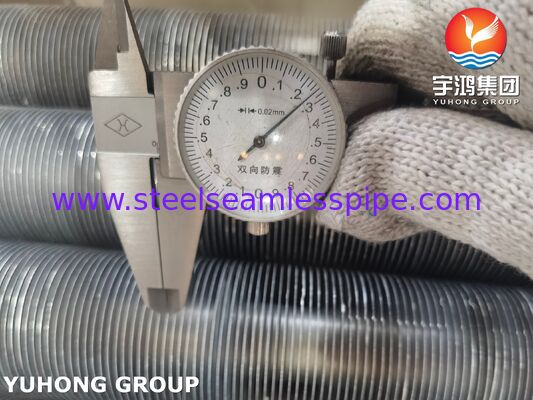

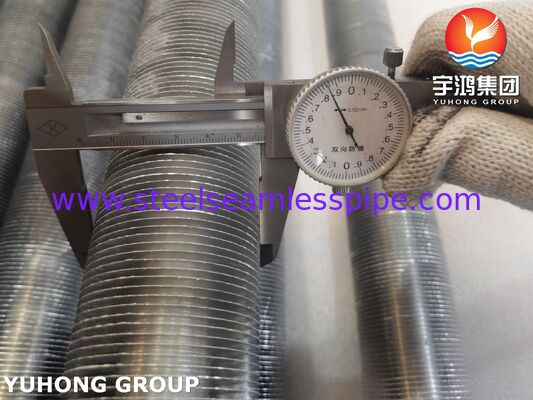

6. الفحص البعدي

يمكن فحص الأنابيب النهائية لـ:

• القطر الخارجي للأنبوب
• سمك الجدار
• طول الأنبوب
• القطر الخارجي للزعنفة
• ارتفاع الزعنفة
• سمك الزعنفة
• مسافة الزعنفة
• مركزية الزعنفة
• الاستقامة الإجمالية

7. فحص ربط / تلامس الزعنفة

يمكن فحص عملية البثق والتجميع النهائي للتحقق من الارتباط الميكانيكي الصحيح بين زعنفة الألومنيوم والأنبوب الأساسي N08825.

8. الفحص البصري وفحص السطح

يتم فحص أسطح الأنبوب والزعنفة بحثًا عن عيوب مرئية، وانبعاجات، وكسور، وخدوش مفرطة، وتشوه، وتلف الزعانف، وغيرها من تشوهات التصنيع.

9. فحص تحديد المواد الإيجابي (PMI)

يمكن تقديم تحديد المواد الإيجابي عند الحاجة للتأكد من أن الأنبوب الأساسي يتوافق مع UNS N08825.

عملية التصنيع

مسار التصنيع النموذجي لدينا هو:

أنبوب بدون لحام UNS N08825 → فحص الوارد → تحضير السطح → تجميع غلاف الألومنيوم → بثق → تشكيل الزعانف → فحص الأبعاد → فحص ربط الزعانف/الأنبوب → قطع → فحص نهائي → تعبئة

يتم التحكم في عملية البثق بعناية للحصول على هندسة زعانف موحدة وتلامس وثيق بين زعنفة الألومنيوم وأنبوب سبائك النيكل.

بالنسبة لمشاريع المبردات الجافة الكبيرة، يمكن تخصيص هندسة الزعانف وفقًا لـ:

• قدرة نقل الحرارة المطلوبة
• انخفاض الضغط من جانب الهواء
• سعة المروحة
• درجة حرارة الهواء التصميمية
• درجة حرارة سائل العملية
• ضغط جانب الأنبوب
• ترتيب الأنابيب
• مقاومة التآكل المطلوبة
• أبعاد الحزمة الإجمالية

مزايا أنابيبنا المبثوقة المزودة بزعانف ASME SB163 N08825

أنبوب أساسي مقاوم للتآكل
يوفر UNS N08825 حلاً من سبائك النيكل للبيئات المتطلبة.

كفاءة عالية لنقل الحرارة من جانب الهواء
تزيد الزعانف المبثوقة من مساحة السطح الخارجية المتاحة لنقل الحرارة.

تلامس قوي بين الزعنفة والأنبوب
توفر عملية البثق تلامسًا ميكانيكيًا وثيقًا بين الزعنفة والأنبوب.

تصميم مبادل حراري مدمج
تسمح مساحة السطح الفعالة الأكبر بقدرة نقل حرارة عالية ضمن حزمة مدمجة نسبيًا.

هندسة قابلة للتخصيص
يمكن تصنيع قطر الأنبوب وسمك الجدار وارتفاع الزعنفة والمسافة والسمك والطول الإجمالي وفقًا لمتطلبات المشروع.

مناسبة لأنظمة المبردات الجافة المصممة هندسيًا
يمكن دمج الأنابيب المزودة بزعانف في معدات التبريد الهوائي بالدفع القسري أو المستحث.

وثائق الجودة

عند الطلب، يمكن أن تشمل حزمة التوريد:

• شهادة اختبار المواد (MTC)
• تقرير التحليل الكيميائي
• تقرير الاختبار الميكانيكي
• تقرير الفحص البعدي
• تقرير الاختبار الهيدروستاتيكي
• تقرير اختبار التيار الدوامي/الاختبار غير المدمر
• تقرير PMI
• سجل فحص أبعاد الزعانف
• شهادة المطابقة
• وثائق الفحص من طرف ثالث
• قائمة التعبئة وسجلات التتبع

يمكن الاحتفاظ بأرقام الدُفعات من أنبوب N08825 الخام عبر إنتاج الأنابيب المزودة بزعانف النهائية لتتبع المشروع.
