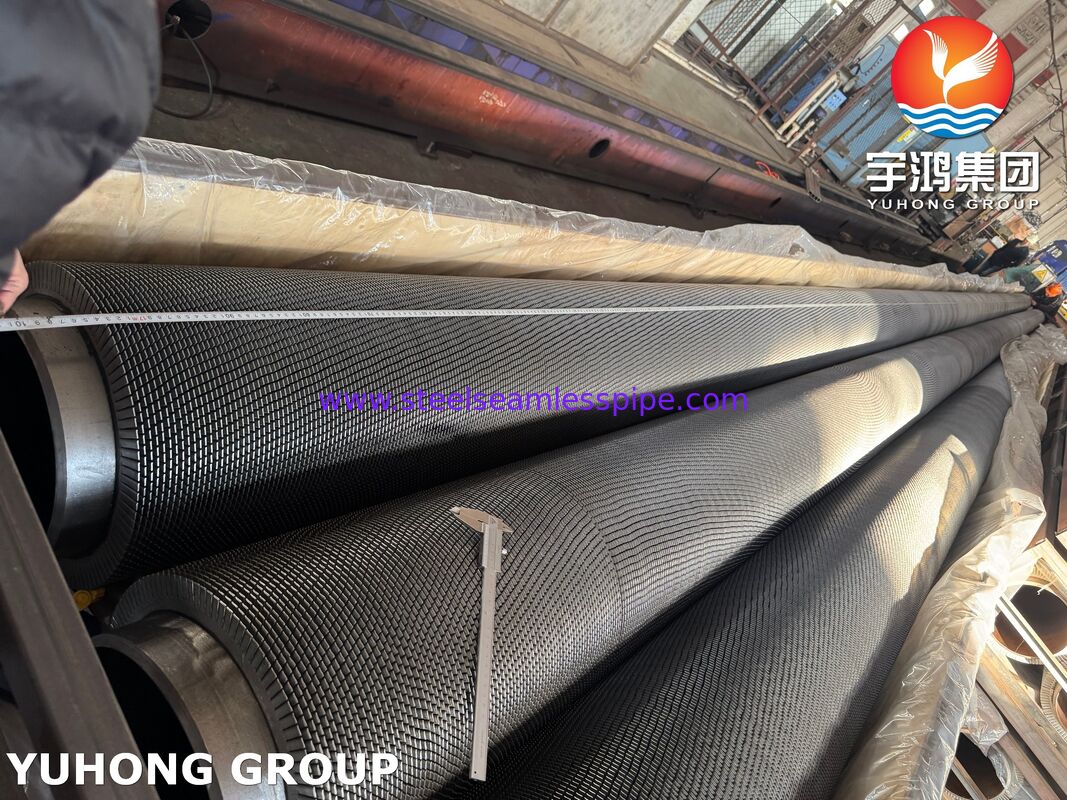

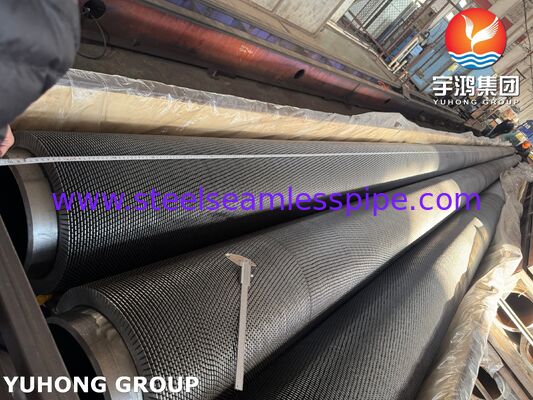

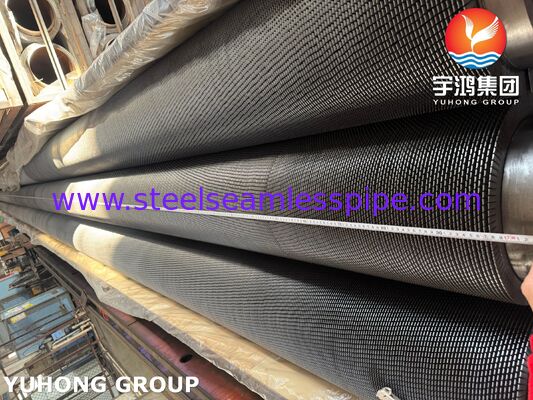

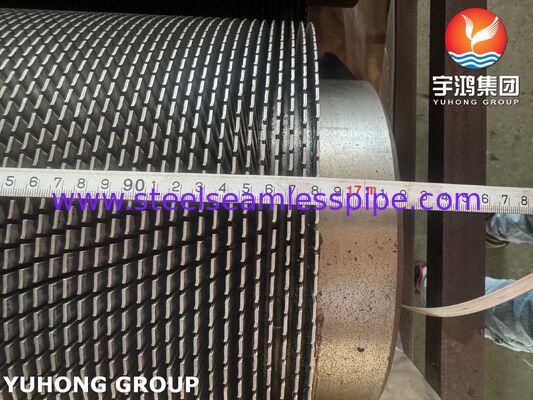

ASTM A335 P22 الأنابيب ذات الزعانف المسننة لمقتصدات HRSG

ASTM A335 P22 الأنابيب ذات الزعانف المسننة لمقتصدات HRSG

  • ASTM A335 P22 الأنابيب ذات الزعانف المسننة لمقتصدات HRSG
  • ASTM A335 P22 الأنابيب ذات الزعانف المسننة لمقتصدات HRSG
  • ASTM A335 P22 الأنابيب ذات الزعانف المسننة لمقتصدات HRSG
  • ASTM A335 P22 الأنابيب ذات الزعانف المسننة لمقتصدات HRSG
ASTM A335 P22 الأنابيب ذات الزعانف المسننة لمقتصدات HRSG
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: YUHONG
إصدار الشهادات: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
رقم الموديل: لا يوجد
شروط الدفع والشحن:
الحد الأدنى لكمية: 500 كلغ
الأسعار: To be discussed
تفاصيل التغليف: حالة الخشب الرقائقي أو حالة خشبية الإطار الحديد
وقت التسليم: 50-120 يوم
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 5000 متر / يوم
اتصل
مفصلة وصف المنتج
منتج: أنبوب زعنفة مسننة مادة: أستم A335 P22
طلب: مقتصد HRSG طَرد: حالة الخشب الرقائقي أو حالة خشبية الإطار الحديد
إبراز:

أنابيب ASTM A335 P22 ذات الأجنحة

,

أنابيب زعانف مسدسة HRSG economizers

,

أنبوب من سبيكة P22

أنابيب بزعانف مسننة لمبخرات مولدات البخار المجمعة - ASTM A335 P22

إن أنابيبنا المسننة بزعانف لمبخرات مولدات البخار المجمعة مصممة لاستعادة الحرارة بكفاءة عالية في محطات الطاقة ذات الدورة المجمعة، وغلايات استعادة الحرارة المهدرة، وأنظمة الغلايات الأخرى ذات درجات الحرارة العالية. الأنبوب الأساسي مصنوع من ASTM A335 P22، وهو فولاذ سبائكي من الكروم والموليبدينوم تم تطويره للخدمة في درجات الحرارة العالية.

يحتوي ASTM A335 P22 على حوالي 1.90-2.60% كروم و 0.87-1.13% موليبدينوم، مما يوفر مزيجًا مفيدًا من القوة في درجات الحرارة العالية، ومقاومة الأكسدة، ومقاومة التدهور في بيئات الغلايات المتطلبة. تحدد ASTM A335 كمواصفات لأنابيب الصلب السبائكي الفريتي غير الملحومة للخدمة في درجات الحرارة العالية.

يزيد تصميم الزعانف المسننة بشكل كبير من مساحة نقل الحرارة الخارجية مقارنة بالأنبوب العاري. يعزز شكل الزعانف المجزأة أيضًا اضطراب الغاز، مما يساعد على تحسين نقل الحرارة مع الحفاظ على توازن عملي بين الأداء الحراري، ومقاومة الترسبات، والوزن، وتكلفة التصنيع.

هذه الأنابيب مناسبة بشكل خاص لـ مبخرات مولدات البخار المجمعة، حيث تنقل غازات العادم الساخنة الطاقة الحرارية المتبقية إلى مياه تغذية الغلاية قبل دخول الماء إلى أقسام درجات الحرارة الأعلى لنظام توليد البخار.

الميزات الرئيسية

  • مادة الأنبوب الأساسي: ASTM A335 P22 / ASME SA335 P22
  • نوع المادة: فولاذ سبائكي من الكروم والموليبدينوم
  • نوع الزعانف: زعانف مسننة / مجزأة
  • التطبيق الأساسي: مبخرات مولدات البخار المجمعة
  • تطبيقات أخرى: غلايات استعادة الحرارة المهدرة، غلايات المرافق، الغلايات الصناعية وأنظمة استعادة الحرارة في المصافي
  • التصنيع: تشكيل الزعانف باللحام المتحكم فيه أو عملية تصنيع أخرى متفق عليها
  • قدرة الخدمة في درجات الحرارة العالية
  • تعزيز ممتاز لنقل الحرارة من جانب الغاز
  • قوة ميكانيكية جيدة في درجات الحرارة المرتفعة
  • مناسبة لبيئات توليد الطاقة المتطلبة
  • قطر أنبوب مخصص، سمك جدار، ارتفاع زعانف، مسافة بين الزعانف وطول متاح

نطاق الحجم النموذجي

يجب اختيار الأبعاد الفعلية وفقًا للتصميم الحراري لمولد البخار المجمع، وسرعة الغاز، وانخفاض الضغط، وضغط جانب الأنبوب ومتطلبات التركيب.

البند النطاق النموذجي
قطر الأنبوب الأساسي الخارجي 25.4-63.5 مم
سمك جدار الأنبوب الأساسي 2.5-8.0 مم
ارتفاع الزعانف الكلي 10-25 مم
سمك الزعانف 0.8-2.0 مم
مسافة الزعانف 2.5-8.0 مم
طول الأنبوب 3,000-18,000 مم
كثافة الزعانف حوالي 125-400 زعانف/متر
مادة الأنبوب ASTM A335 P22
مادة الزعانف فولاذ كربوني / فولاذ سبائكي منخفض أو مادة محددة للمشروع

ملاحظة: هذه نطاقات تصنيع تمثيلية وليست متطلبات أبعاد ASTM ثابتة. يجب تحديد الأبعاد النهائية وفقًا للتصميم الحراري والميكانيكي للمشتري.

التركيب الكيميائي لـ ASTM A335 P22

يعتمد التركيب التالي على متطلبات ASTM A335 P22:

العنصر متطلبات ASTM A335 P22، وزن.%
الكربون (C) 0.05-0.15
المنغنيز (Mn) 0.30-0.60
الفوسفور (P) ≤ 0.025
الكبريت (S) ≤ 0.025
السيليكون (Si) ≤ 0.50
الكروم (Cr) 1.90-2.60
الموليبدينوم (Mo) 0.87-1.13

يعد نظام سبائك الكروم والموليبدينوم السبب الرئيسي لاستخدام P22 على نطاق واسع في معدات الغلايات واستعادة الحرارة ذات درجات الحرارة العالية.

الخصائص الميكانيكية

تشمل المتطلبات الميكانيكية الدنيا النموذجية لـ ASTM A335 P22 ما يلي:

الخاصية المتطلب
مقاومة الشد ≥ 415 ميجا باسكال
مقاومة الخضوع ≥ 205 ميجا باسكال
الاستطالة وفقًا لمتطلبات عينة ASTM A335 وسمكها المطبقة
الصلابة وفقًا لمتطلبات ASTM A335 المطبقة

بالنسبة لأنابيب P22 القياسية، فإن الحد الأدنى لقوة الشد المشار إليها عادة هو 415 ميجا باسكال (60 ksi) والحد الأدنى لقوة الخضوع هو 205 ميجا باسكال (30 ksi). كما يحدد ASTM A335 متطلبات تتعلق بالاختبارات الميكانيكية للشد والصلابة وغيرها.

تصميم الزعانف المسننة

تتكون الزعانف المسننة من شريط زعانف مستمر مشكل بقطع أو شقوق متباعدة بانتظام. مقارنة بالزعانف المستمرة العادية، يمكن لهذا التكوين المجزأ تعطيل الطبقة الحدية وزيادة الاضطراب من جانب الغاز.

بالنسبة لمبخرات مولدات البخار المجمعة، يوفر التصميم العديد من المزايا:

  • زيادة مساحة نقل الحرارة الخارجية
  • تحسين نقل الحرارة من جانب الغاز
  • خلط أفضل لتدفق الغاز حول سطح الزعانف
  • تقليل مقاومة الحرارة للزعانف المستمرة
  • ملاءمة جيدة لمعدات استعادة الحرارة المدمجة
  • مقاومة عملية للتمدد الحراري وإجهادات التشغيل
  • تحسين مرن لارتفاع الزعانف والمسافة بينها وفقًا لمتطلبات انخفاض ضغط الغاز

يمكن تخصيص هندسة الزعانف لدرجات حرارة غاز العادم المختلفة لمولدات البخار المجمعة، وتكوينات الغاز، والسرعات، وانخفاضات الضغط المسموح بها.

عملية التصنيع

يمكن تصنيع أنابيبنا ذات الزعانف المسننة من خلال عملية تشكيل وربط الزعانف المتحكم فيها المصممة للحفاظ على هندسة زعانف متسقة واتصال موثوق بين الأنبوب والزعانف.

تشمل خطوات الإنتاج النموذجية:

  1. فحص الأنبوب الأساسي P22
  2. تحضير سطح الأنبوب
  3. تحضير شريط الزعانف
  4. تشكيل التسنين / التجزئة
  5. ربط الزعانف المتحكم فيه
  6. معايرة مسافة الزعانف وارتفاعها
  7. فحص الأبعاد
  8. تنظيف السطح
  9. اختبار غير مدمر واختبار ضغط نهائي
  10. الوسم، الحفظ والتعبئة

يتم إيلاء اهتمام خاص لجودة ربط الزعانف لأن الاتصال الحراري الموثوق بين الزعانف والأنبوب ضروري للحفاظ على أداء نقل الحرارة طوال التشغيل طويل الأمد لمولدات البخار المجمعة.

الفحص والاختبار

يمكن أن تشمل مراقبة الجودة عمليات الفحص والاختبار التالية وفقًا لمواصفات ASTM/ASME المطبقة، وأمر الشراء ومتطلبات المشروع:

1. التحليل الكيميائي

يتم إجراء تحليل كيميائي للدفعة و/أو المنتج للتحقق من الامتثال للكيمياء المحددة لـ P22.

2. اختبار الشد

يتحقق اختبار الشد من قوة الشد المطلوبة، وقوة الخضوع والاستطالة للأنبوب الأساسي P22.

3. اختبار الصلابة

يتم إجراء اختبار الصلابة وفقًا لمتطلبات ASTM A335 المطبقة.

4. الاختبار الهيدروستاتيكي

يتطلب ASTM A335 أن تخضع كل قطعة أنبوب لاختبار هيدروستاتيكي، مع مراعاة أحكام المواصفات.

5. الفحص غير المدمر

اعتمادًا على مواصفات الطلب، قد يشمل الفحص غير المدمر ما يلي:

  • الاختبار بالموجات فوق الصوتية (UT)
  • الفحص بالتيارات الدوامية
  • اختبار الجسيمات المغناطيسية (MT)
  • اختبار اختراق السائل (PT)، حيثما ينطبق
  • فحص لحام/ربط الزعانف

يتطلب ASTM A335 الفحص بطريقة فحص غير مدمرة قابلة للتطبيق، مع تنظيم طريقة وقيود الحجم من قبل المتطلبات ذات الصلة.

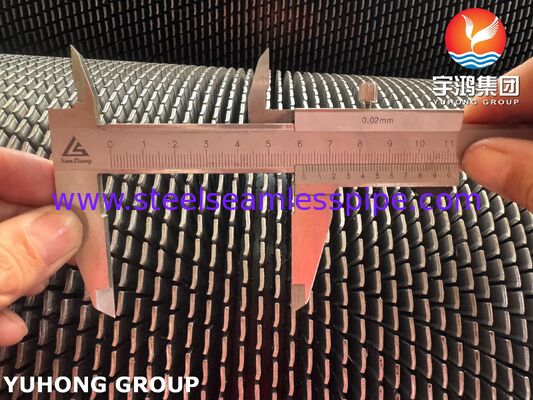

6. فحص الأبعاد

يتم فحص المعلمات التالية:

  • قطر الأنبوب الخارجي
  • سمك جدار الأنبوب
  • استقامة الأنبوب
  • طول الأنبوب
  • ارتفاع الزعانف
  • سمك الزعانف
  • مسافة الزعانف
  • كثافة الزعانف
  • ربط الزعانف بالأنبوب
  • قطر الزعانف الكلي

7. الفحص البصري والسطحي

يتم فحص أسطح الأنابيب والزعانف بحثًا عن الشقوق، والأكسدة المفرطة، والتلف الميكانيكي، وعدم اكتمال ربط الزعانف، وعيوب التصنيع الأخرى.

التطبيقات

مبخرات مولدات البخار المجمعة

التطبيق الأساسي لهذه الأنابيب ذات الزعانف المسننة P22 هو قسم المبخر في مولدات البخار المجمعة (HRSGs).

في محطة طاقة ذات دورة مجمعة، يستعيد المبخر الطاقة من الغاز الساخن الخارج من مسار عادم التوربين الغازي/استعادة الحرارة ويستخدمها لتسخين مياه تغذية الغلاية مسبقًا. هذا يقلل من الطاقة المطلوبة في مراحل توليد البخار اللاحقة ويساهم في تحسين كفاءة المحطة الإجمالية.

غلايات استعادة الحرارة المهدرة

وهي مناسبة أيضًا لأنظمة استعادة الحرارة المهدرة الصناعية حيث تتوفر غازات عادم ذات درجات حرارة عالية من:

  • التوربينات الغازية
  • أفران العمليات
  • وحدات التكرير
  • مصانع البتروكيماويات
  • معدات إنتاج الصلب
  • أنظمة الاحتراق الصناعي

غلايات المرافق والصناعية

يمكن أيضًا تحديد أنابيب P22 ذات الزعانف المسننة لأقسام المبخر واستعادة الحرارة المختارة في الغلايات التقليدية حيث تكون الظروف المناسبة لدرجة الحرارة والضغط والتصميم.

لماذا تختار ASTM A335 P22؟

يعد P22 خيارًا عمليًا للخدمة المتطلبة في درجات الحرارة العالية لأن تركيبه السبائكي من الكروم والموليبدينوم يوفر أداءً أفضل في درجات الحرارة المرتفعة مقارنة بمواد الأنابيب الفولاذية الكربونية العادية.

مزيجها من:

  • قوة في درجات الحرارة العالية
  • مقاومة الأكسدة بمساعدة الكروم
  • أداء معزز بالموليبدينوم في درجات الحرارة العالية
  • قابلية لحام جيدة تحت إجراءات مناسبة
  • التوافق مع تطبيقات الغلايات واستعادة الحرارة

يجعلها مناسبة تمامًا لتصميمات مبخرات مولدات البخار المجمعة الهندسية.

المعايير المطبقة

اعتمادًا على مواصفات المشروع، يمكن توريد أنابيبنا ذات الزعانف المسننة مع الإشارة إلى:

  • ASTM A335 / A335M - P22
  • ASME SA335 - P22
  • متطلبات كود ASME للغلايات وأوعية الضغط المطبقة
  • مواصفات تصنيع مولدات البخار المجمعة الخاصة بالمشروع
  • رسومات وخطط فحص معتمدة من العميل

يغطي ASTM A335 على وجه التحديد أنابيب الصلب السبائكي الفريتي غير الملحومة المخصصة للخدمة في درجات الحرارة العالية ويتضمن متطلبات تغطي التركيب الكيميائي، وخصائص الشد، والصلابة، والاختبار الهيدروستاتيكي والفحص غير المدمر.

تصنيع مخصص

يمكننا تصنيع أنابيب P22 ذات الزعانف المسننة وفقًا لرسومات العميل أو متطلبات التصميم الحراري، بما في ذلك المخصصة:

  • قطر الأنبوب وسمك الجدار
  • طول الأنبوب
  • ارتفاع الزعانف
  • مسافة الزعانف
  • سمك الزعانف
  • كثافة الزعانف
  • مادة الزعانف
  • طريقة ربط الزعانف
  • أطراف عارية
  • تكوين ثني الأنبوب
  • متطلبات الفحص والاختبار
  • التعبئة والوسم

بالنسبة لمشاريع مولدات البخار المجمعة، فإن توريد أبعاد الأنبوب وهندسة الزعانف جنبًا إلى جنب مع درجة حرارة الغاز المطلوبة، وضغط جانب الأنبوب، وسرعة الغاز، وانخفاض الضغط المسموح به يسمح بتحسين تصميم الأنبوب ذي الزعانف لوظيفة المبخر المقصودة.

ملخص المنتج

أنابيب ASTM A335 P22 ذات الزعانف المسننة لمبخرات مولدات البخار المجمعة تجمع بين أنبوب سبائكي من الكروم والموليبدينوم عالي الحرارة مع سطح نقل حرارة موسع مسنن. وهي مصممة بشكل أساسي لـ مبخرات مولدات البخار المجمعة وأنظمة استعادة الحرارة المهدرة الصناعية، حيث يكون استعادة الحرارة الفعالة، والموثوقية الميكانيكية، والخدمة طويلة الأمد في درجات الحرارة العالية أمرًا ضروريًا.
