| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنبوب زعنفة مسننة | مادة: | أستم A312 TP304H |
|---|---|---|---|
| طلب: | مصنعي HRSG | طَرد: | حافظة خشبية بإطار حديدي |
| إبراز: | أنابيب زعنفة ASTM A312 TP304H,أنابيب ذو زعانف مسدسة لـ HRSG,أنابيب TP304H مع ضمان |
||

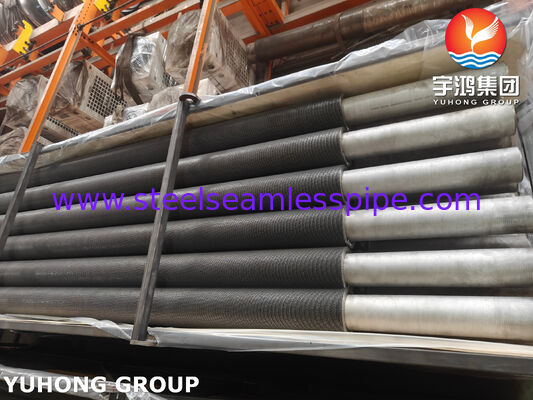

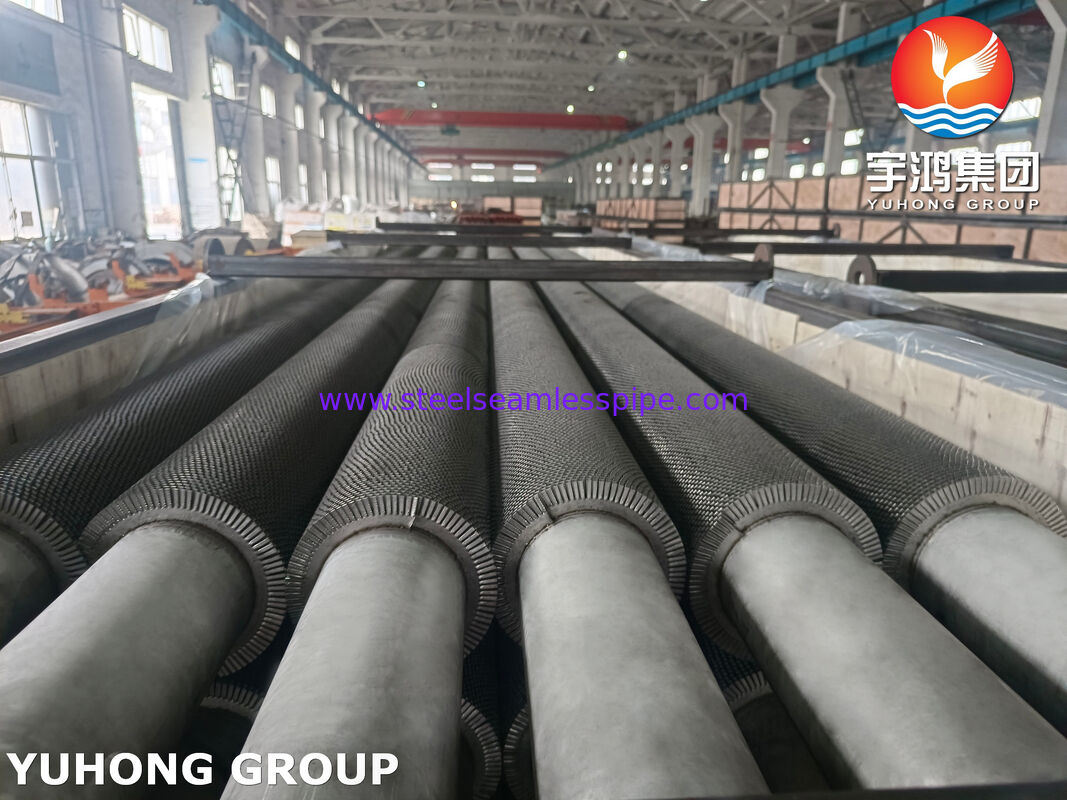

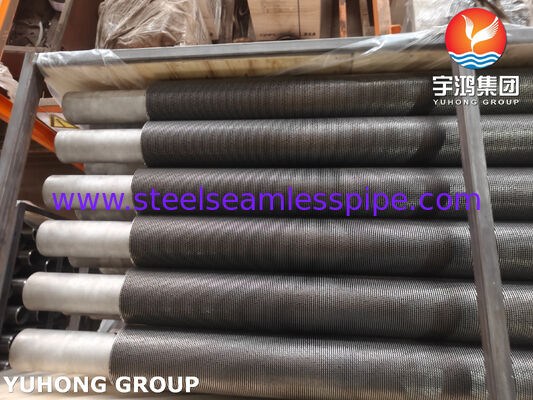

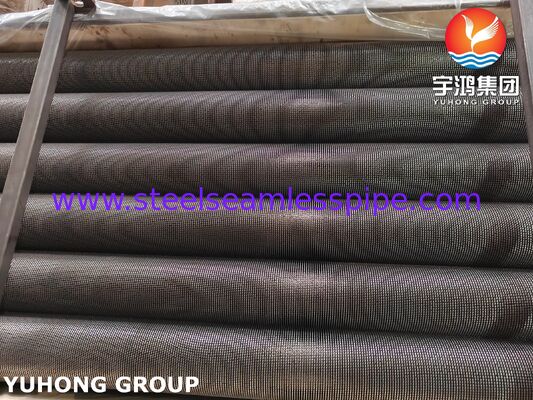

ASTM A312 TP304H الأنابيب ذات الزعانف المسننةهي أنابيب نقل الحرارة من الفولاذ المقاوم للصدأ ذات درجة الحرارة العالية تم تطويرها من أجلمولدات البخار لاستعادة الحرارة (HRSGs)، وغلايات استعادة الحرارة المهدورة، والمبادلات الحرارية الصناعية، وغيرها من الأنظمة الحرارية الصعبة.
TP304H عبارة عن درجة من الفولاذ المقاوم للصدأ الأوستنيتي تحتوي على محتوى كربون أعلى من TP304 القياسي. هذه التركيبة مخصصة لخدمة درجات الحرارة المرتفعة وتوفر مزيجًا منقوة درجات الحرارة العالية، ومقاومة الأكسدة، ومقاومة التآكل، وقابلية اللحام الجيدةعند معالجتها بشكل صحيح.
يزيد تصميم الزعنفة المسننة من سطح نقل الحرارة الخارجي مع خلق اضطراب من جانب الغاز. يتيح ذلك استعادة الحرارة بشكل فعال من غاز العادم الساخن دون الحاجة إلى حزمة نقل حرارة كبيرة جدًا. بالنسبة لمصنعي HRSG، هذه الخصائص تجعل الأنابيب ذات الزعانف المسننة TP304H مناسبة للتطبيقات التيالكفاءة الحرارية، والمتانة، وتصميم المعدات المدمجة، ومقاومة الأكسدة في درجات الحرارة المرتفعةمهمة.
في HRSG، يمر غاز العادم الساخن من توربينات الغاز عبر أنابيب نقل الحرارة. يمتص الماء أو البخار الموجود بجانب الأنبوب الحرارة من غاز العادم.
يحتوي الأنبوب العاري التقليدي على مساحة سطح خارجية محدودة. تعمل الزعانف المسننة على زيادة مساحة نقل الحرارة الفعالة من جانب الغاز بشكل كبير، مما يسمح لمصمم HRSG بالحصول على الواجب الحراري المطلوب من خلال ترتيب أنبوب أكثر إحكاما.
أستم A312 TP304Hوهي جذابة بشكل خاص لأجزاء محددة ذات درجة حرارة عالية لأن تركيبتها المصنوعة من الفولاذ المقاوم للصدأ توفر مقاومة أفضل للأكسدة والتآكل مقارنة بالأنابيب ذات الزعانف التقليدية المصنوعة من الفولاذ الكربوني.
تشمل التطبيقات النموذجية ما يلي:
يمكن تصنيع الأنابيب ذات الزعانف المسننة الخاصة بنا باستخدامعملية لحام مقاومة عالية التردد، حيث يتم لف شريط الزعنفة المستمر بشكل حلزوني حول الأنبوب الأساسي ويتم لحامه على سطح الأنبوب.
يتم بعد ذلك تشكيل الزعنفة ميكانيكيًا إلى تكوين مسنن أو مجزأ.
يوفر هذا البناء:
بالنسبة لتطبيقات HRSG، يجب تحديد الأنبوب الدقيق والزعنفة والميل والارتفاع والسمك وفقًا لـدرجة حرارة الغاز، وظروف البخار/الماء، وانخفاض الضغط، وبيئة التآكل، وواجب نقل الحرارة المطلوب.
يمكن تخصيص الأبعاد وفقًا للتصميم الحراري والميكانيكي الخاص بالشركة المصنعة لـ HRSG.
| المعلمة | النطاق المشترك |
|---|---|
| القطر الخارجي | 25-63.5 ملم |
| سمك الجدار | 2.0-6.0 ملم |
| طول الأنبوب | 3000-15000 ملم |
| طول الأنبوب النموذجي | 6000-12000 ملم |
| المعلمة | النطاق المشترك |
|---|---|
| ارتفاع الزعنفة | 8-25 ملم |
| سمك الزعنفة | 0.8-2.5 ملم |
| الملعب الزعنفة | 2.5-8 ملم |
| كثافة الزعانف | 125-400 زعانف/م |
| مادة الزعانف | الفولاذ المقاوم للصدأ أو سبيكة متوافقة |
| نوع الزعنفة | زعنفة حلزونية مسننة / مجزأة |
هذه هينطاقات التصنيع النموذجية بدلاً من متطلبات أبعاد ASTM الثابتة. يمكن إنتاج الأبعاد النهائية وفقًا لرسومات تصميم HRSG الخاصة بالعميل وحسابات نقل الحرارة.
تمثل القيم التالية المتطلبات الكيميائية المحددة بشكل شائعأستم A312 TP304H. يجب أن تحكم النسخة المعمول بها من مواصفات الشراء دائمًا شهادة المواد النهائية.
| عنصر | المتطلبات النموذجية، بالوزن% |
|---|---|
| الكربون (ج) | 0.04-0.10 |
| المنغنيز (من) | ≥ 2.00 |
| السيليكون (سي) | ≥ 1.00 |
| الفوسفور (ف) | ≥ 0.045 |
| الكبريت (S) | ≥ 0.030 |
| الكروم (الكروم) | 18.0-20.0 |
| النيكل (ني) | 8.0-11.0 |
| الحديد (الحديد) | توازن |
توفر محتويات الكروم والنيكل العالية نسبيًا هيكل الفولاذ المقاوم للصدأ الأوستنيتي ومقاومة التآكل / الأكسدة المرتبطة بعائلة 304.
يتضمن الحد الأدنى من المتطلبات الميكانيكية النموذجية لـ ASTM A312 TP304H ما يلي:
| ملكية | متطلبات |
|---|---|
| قوة الشد | ≥ 515 ميجا باسكال |
| قوة الخضوع، إزاحة 0.2% | ≥ 205 ميجا باسكال |
| استطالة | ≥ 35% |
يجب تأكيد الخصائص الفعلية وفقًا لإصدار ASTM A312/A312M المطبق ومواصفات مشروع المشتري.
بالنسبة لخدمة HRSG، ينبغي النظر في متطلبات الملكية الميكانيكية معدرجة حرارة التصميم والضغط والتعرض للزحف والتدوير الحراري وظروف التآكل.
يمكن تصنيع الأنابيب ذات الزعانف المسننة TP304H من خلال عملية التحكم التالية:
يتم فحص الأنابيب المصنوعة من الفولاذ المقاوم للصدأ ASTM A312 TP304H للتأكد من دقة الأبعاد وحالة السطح وتحديد المواد.
يتم شق شريط الزعانف المصنوع من الفولاذ المقاوم للصدأ بالعرض والسمك المحددين ويتم إعداده للحام المستمر.
يتم لف شريط الزعنفة بشكل حلزوني حول الأنبوب بينما تنتج الطاقة الكهربائية عالية التردد تسخينًا موضعيًا عند الواجهة من الزعنفة إلى الأنبوب. يتم تطبيق الضغط لإنشاء رابطة معدنية مستمرة.
الزعنفة الحلزونية المستمرة مسننة ميكانيكيًا لإنشاء الشكل المجزأ المطلوب.
يتم التحكم في هندسة الزعنفة ودرجة الميل والارتفاع والمحاذاة لتلبية مواصفات العميل.
يتم تنظيف أطراف الأنبوب وإنهائها وفقًا لمتطلبات الشركة المصنعة لـ HRSG.
يتم إجراء عمليات فحص الأبعاد والبصرية والمواد واللحام/المرفقات قبل الإصدار النهائي.
تعتبر مراقبة الجودة ذات أهمية خاصة بالنسبة للأنابيب ذات الزعانف HRSG لأنها تعمل تحتالتحميل الحراري المستمر والتغيرات المتكررة في درجات الحرارة.
اعتمادًا على مواصفات الشراء، قد يشمل الفحص ما يلي:
يمكن إجراء تحديد إيجابي للمادة (PMI) أو التحليل الكيميائي المختبري للتحقق من درجة المادة TP304H.
يتحقق اختبار الشد من قوة الخضوع وقوة الشد والاستطالة.
يمكن اختبار الأنبوب الأساسي هيدروستاتيكيًا وفقًا لمتطلبات ASTM A312 المعمول بها ومواصفات المشتري.
يمكن لفحص تيار إيدي اكتشاف بعض الانقطاعات السطحية والقريبة من السطح في الأنبوب.
يمكن تحديد UT لفحص جدار الأنبوب أو منطقة اللحام وفقًا لمتطلبات المشروع.
يتم فحص مرفق الزعنفة للتأكد من الاستمرارية وجودة الترابط والمناطق المحتملة للحام غير المكتمل.
يتم فحص سطح الأنبوب وهندسة الزعانف ومظهر اللحام ونهايات الأنبوب بصريًا.
تشمل القياسات النموذجية ما يلي:
تزيد الزعانف المسننة بشكل كبير من مساحة نقل الحرارة الخارجية مقارنة بالأنابيب العارية.
تعمل هندسة الزعانف المتقطعة على تعزيز الاضطراب وتحسين نقل الحرارة من جانب الغاز.
يوفر TP304H مقاومة أكبر بكثير للعديد من البيئات المسببة للتآكل والأكسدة مقارنة بمواد الأنابيب الفولاذية الكربونية العادية.
تم تصميم TP304H لتطبيقات درجات الحرارة المرتفعة حيث يجب أن تحافظ المادة على خصائص ميكانيكية مفيدة.
يوفر البناء الملحوم عالي التردد اتصالاً مستمرًا وقويًا ميكانيكيًا من الزعانف إلى الأنبوب.
يمكن أن تساعد منطقة نقل الحرارة الأعلى المهندسين على تحقيق الأداء الحراري المطلوب داخل سطح مدمج لنقل الحرارة.
يمكن لهيكل الزعانف الملحومة المصمم والمصنع بشكل صحيح أن يتحمل التسخين والتبريد المتكرر المرتبط بعملية HRSG.
تم تصميم الأنابيب ذات الزعانف المسننة ASTM A312 TP304H بشكل أساسي من أجل:
بالنسبة لمصنعي HRSG، يمكننا تصنيع الأنابيب ذات الزعانف المسننة وفقًا للمتطلبات الخاصة بالمشروع، بما في ذلك:
الأنبوب الأساسي:أستم A312 TP304H
نوع الزعنفة:زعنفة حلزونية مسننة
مرفق الزعنفة:عالية التردد ملحومة
مادة الزعنفة:الفولاذ المقاوم للصدأ / سبيكة محددة للمشروع
طول الأنبوب:العميل المحدد
الملعب الزعنفة:العميل المحدد
ارتفاع الزعنفة:العميل المحدد
سمك الزعنفة:العميل المحدد
تقتيش:وفقًا لمتطلبات ASTM وASME والمشتري
التوثيق:شهادة اختبار المواد وتقرير فحص الأبعاد وسجلات الاختبار/الاختبارات غير التدميرية المعمول بها
يجب دائمًا تحديد أبعاد الأنبوب والزعنفة النهائية منالتصميم الحراري HRSG والتصميم الميكانيكي ومواصفات المشروع المعمول بهابدلاً من تحديد الأبعاد فقط من جدول الحجم القياسي.
بالنسبة لتطبيقات HRSG، يمكن تزويد كل دفعة إنتاج بوثائق التتبع التي تغطي:
تساعد إمكانية التتبع هذه الشركات المصنعة لـ HRSG على دمج الأنابيب في منتجاتهاأنظمة توثيق مراقبة الجودة ومعدات الضغط.
