| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | HFW أنبوب الزعنفة | مادة: | أستم A335 P22 |
|---|---|---|---|
| طلب: | المقتصد | طَرد: | حافظة خشبية بإطار حديدي |
| إبراز: | أنابيب ASTM A335 P22 ذات الأجنحة,أنابيب ذات أجنحة HFW للاقتصاديات,أنابيب زعانف الاقتصاد مع ضمان |
||

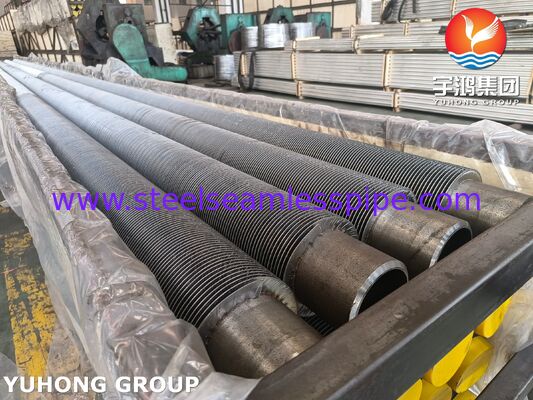

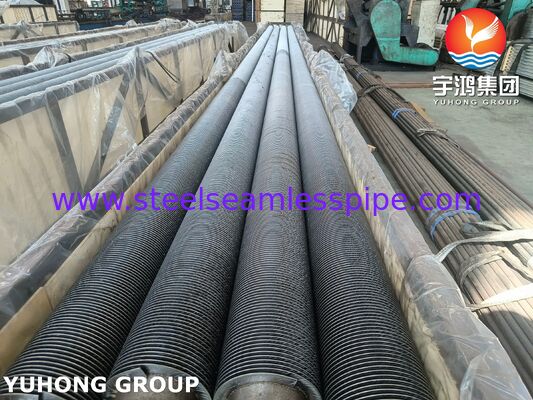

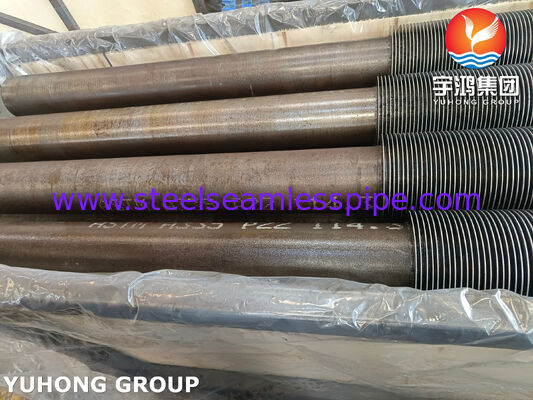

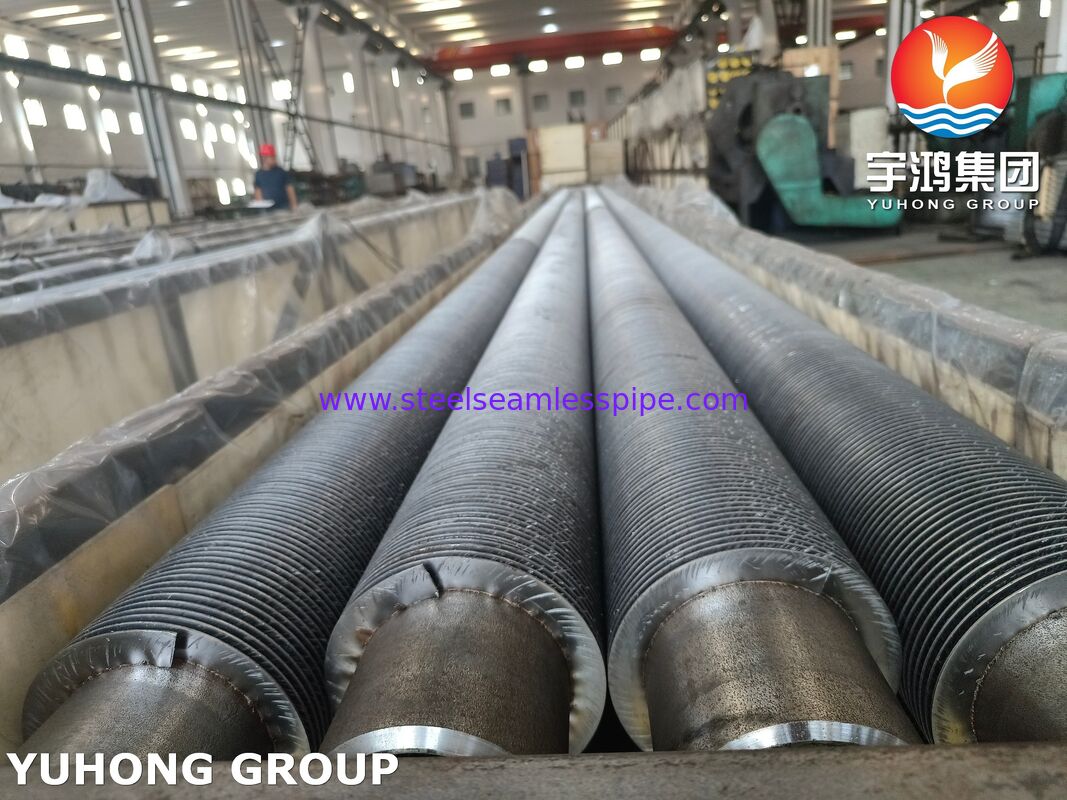

أنابيب ذات أجنحة عالية التردد لحامية ASTM A335 P22هي أنابيب نقل الحرارة الهندسية المصممة للاقتصاديات عالية درجة الحرارة، أقسام استرداد الحرارة من المرجل، أنظمة HRSG، ومعدات استرداد الحرارة الصناعية.أنبوب فولاذ سبائك P22مع زعانف مصفحة بشكل مستمرتوفر هذه الأنابيب مساحة سطحية نقل الحرارة الخارجية أكبر بكثير من الأنابيب العادية مع الحفاظ على أداء ميكانيكي وحراري موثوق به في ظل ظروف تشغيل صعبة.
ASTM A335 P22 هو فولاذ سبيكة الكروم والموليبدينوم يحتوي على حوالي2.25٪ كروم و 1٪ موليبدينومقوته في درجات حرارة مرتفعة، مقاومة الأكسدة،ومقاومتها للتدهور الحراري تجعلها مناسبة بشكل خاص لتطبيقات الغلاية واسترداد الحرارة حيث أنابيب الفولاذ الكربوني التقليدية قد لا توفر قدرة درجة حرارة كافية.
عملية لحام عالية التردد تخلق رابطة معدنية مستمرة بين شريط الزعانف و سطح الأنبوب.هذا يوفر نقل الحرارة الفعال من غازات الدخان الساخنة إلى السائل العامل داخل الأنابيب مع الحفاظ على مقاومة جيدة للهزات والدورة الحرارية المتكررة.
في تطبيقات الاقتصادية ، تستخدم أنابيب P22 HFW المزودة بالأجنحة في المقام الأول لاسترداد الحرارة المعقولة من غازات العادم في المرجل ونقلها إلى مياه التغذية أو سائل عملية آخر.هذا يقلل من استهلاك الوقود، يحسن كفاءة المرجل، ويقلل من درجة حرارة غازات الدخان المفروضة.
أداء نقل الحرارة الاقتصادي يعتمد بشكل كبير على المساحة السطحية المتاحة ودرجة حرارة غاز الدخان.يزيد الأنبوب ذو الزعانف من مساحة نقل الحرارة الخارجية دون الحاجة إلى زيادة متناسبة في طول الأنبوب أو بصمة المعدات.
مزيج منمواد أنابيب ASTM A335 P22 + بناء الزعانف المطاوئة عالية الترددتقدم العديد من المزايا:
P22 مفيد بشكل خاص في مقاطع الاقتصادية المعرضة لدرجات حرارة غازات الدخان العالية نسبياً أو الظروف الحرارية الشديدة.
أنابيب ASTM A335 P22 HFW ذات الأجنحة تستخدم بشكل رئيسي في:
هذا هو التطبيق الرئيسي. الأنبوبات المزدوجة تسترد الحرارة من غازات دخان المرجل وتستخدمها لتسخين مياه تغذية المرجل قبل دخول الماء إلى نظام توليد البخار.
يمكن استخدام أنابيب P22 المزدوجة في مقاطع استرداد الحرارة عالية درجة الحرارة المختارةمولدات بخار استرداد الحرارة (HRSG)عندما تكون هناك حاجة إلى أنابيب من الفولاذ سبائك ذات درجة حرارة مرتفعة.
يمكن للمرافق الصناعية استخدام أنابيب P22 HFW المزروعة لاسترداد الطاقة من تدفقات غازات العادم الساخنة الناتجة عن الأفران ومعدات العمليات والمحركات والتوربينات وأنظمة درجة حرارة عالية أخرى.
فهي مناسبة لمقاطع نقل الحرارة في المرافق والمعدات الصناعية لتوليد الطاقة حيث تتطلب قوة درجة حرارة عالية واسترداد الحرارة الموثوق بها.
وتشمل التطبيقات مصانع التكرير والبتروكيماويات والكيميائية والمعادن وغيرها من المصانع الصناعية التي تتطلب استرداد الحرارة من غازات العادم الساخنة.
أنبوب P22 HFW ذو الزعانف يتكون عموماً من:
أنبوب فولاذ سبائك P22 → ذراع مقاومة عالية التردد → سطح نقل الحرارة المتواصل ذراع
يتم لحام الزعانف بشكل مستمر إلى جدار الأنابيب الخارجي باستخدام عملية لحام المقاومة الكهربائية عالية التردد. على عكس ترتيبات الزعانف التي يتم تجميعها ميكانيكياً،يقدم الاتصال المطاوئ مسارًا قويًا ومستمرًا لنقل الحرارة بين الأنبوب والصفف.
اعتمادا على تصميم الاقتصادي، يمكن للعملاء تحديد مجموعات مختلفة من:
يجب أن يتم تحديد الأبعاد النهائية دائمًا وفقًا للتصميم الحراري للمحافظ ، ومتطلبات الضغط ، وسرعة الغاز ، وظروف التلوث ، ومواصفات المشروع المعمول بها.
أبعاد الأنابيب النموذجية تشمل:
| المعلم | النطاق المشترك |
|---|---|
| جرعة زائدة من الأنابيب | 2576 ملم |
| سمك جدار الأنابيب | 2.5 ∙ 8.0 ملم |
| طول الزعانف | 112000 ملم |
| ارتفاع الزعانف | 830 ملم |
| سمك الزعانف | 0.8 ∙ 2.5 ملم |
| طوق الزعانف | 2.5 12 ملم |
| أطراف الأنابيب العارية | 50~300 ملم أو حسب الرسم |
قطرات الأنابيب الشائعة مثل25.4 ملم، 31.8 ملم، 38.1 ملم، 44.5 ملم، 50.8 ملم، 57 ملم و 63.5 ملميمكن تصنيعها اعتمادا على تصميم العميل الاقتصادي.
هذه القيم هي نطاقات تصنيع تمثيلية بدلاً من متطلبات قياس ASTM A335 الثابتة.يجب تأكيد الأبعاد الدقيقة للأنابيب والصفافات مقابل الرسم الهندسي المعتمد ومواصفات الشراء.
ASTM A335 P22 هو فولاذ سبيكة فيرريتيكي يحتوي على الكروم والموليبدينوم لخدمة درجات الحرارة المرتفعة.
| العنصر | متطلبات ASTM A335 P22 النموذجية، في المئة من الوزن |
|---|---|
| الكربون (ج) | 0.05 ٠15 |
| المانغنيز (Mn) | 0.30 ٠60 |
| الفوسفور (P) | ≤0.025 |
| كبريت (S) | ≤0.025 |
| السيليكون (Si) | ≤0.50 |
| الكروم (Cr) | 1.90 ¢ 2.60 |
| الموليبدينوم (مو) | 0.87 ′′ 113 |
محتوى الكروم يحسن مقاومة الأكسدة والتآكل عند درجات الحرارة المرتفعة ، في حين أن الموليبدينوم يساهم في قوة درجات الحرارة العالية ومقاومة الزحف.
يجب التحقق من التكوين الكيميائي المبين أعلاه مقابل الإصدار المعمول به منأيه إس تي إم A335/A335Mوشهادة المواد المحددة المقدمة مع المنتج.
تتضمن المتطلبات الميكانيكية الدنيا النموذجية لـ ASTM A335 P22:
| الممتلكات | الاحتياج |
|---|---|
| قوة السحب | ≥415 MPa |
| قوة العائد | ≥205 MPa |
| الطول | ≥ 30% |
الخصائص الميكانيكية الفعلية قد تتجاوز القيم الدنيا المحددة اعتمادا على ظروف التصنيع والمعالجة الحرارية.
للتطبيقات الاقتصادية the material's elevated-temperature performance is particularly important because the tube is exposed to temperature fluctuations and pressure while transferring heat from the flue gas to the internal fluid.
يتم ربط شريط الزعانف بشكل مستمر بالأنبوب P22 باستخدام عملية لحام عالية التردد.
أثناء اللحام ، ينتج التيار الكهربائي عالي التردد تسخينًا محليًا في واجهة الزعانف إلى الأنابيب. ثم يتم تطبيق الضغط لإنشاء اتصال لحامي مستمر.
عملية التصنيع عادة ما تشمل:
تعتبر معايير اللحام الصحيحة ضرورية لأن الدخول الحراري المفرط يمكن أن يؤثر سلبًا على مادة الأنبوب ، في حين أن الدخول الحراري غير الكافي يمكن أن يؤدي إلى عدم كفاية ربط الزعانف.
يجب أن تغطي مراقبة الجودةأنبوب ASTM A335 P22وهيكل الزعانف الملحوم عالي التردد.
اعتماداً على مواصفات الشراء والتطبيق، قد تشمل الاختبارات:
يمكن استخدام تحديد المواد الإيجابي أو التحليل الكيميائي المختبري للتحقق من تكوين سبيكة P22.
اختبار الشد يتحقق من قوة الشد، وقوة الانسحاب، والطول مقابل مواصفات المواد المعمول بها.
يمكن إجراء اختبار الصلابة للتحقق من حالة المواد والاتساق في المعالجة الحرارية.
يمكن أن يخضع الأنبوب لاختبار الهيدروستاتيكي وفقًا لمواصفات ASTM المعمول بها ، ومتطلبات المشروع ، أو مواصفات المشتري.
يمكن استخدام فحص التيار الدوامي للكشف عن بعض التقطعات السطحية والقريبة من السطح في الأنابيب.
يمكن تحديد الفحص بالموجات فوق الصوتية للكشف عن الاختلالات الداخلية أو الحجمية في مادة الأنبوب أو منطقة اللحام.
يجب فحص اتصال الزعانف المطاوئة لمعرفة استمرارية ، جودة التوصيل ، التخفيض ، عدم انتظام اللحام المفرط ، الفصل ، وغيرها من العيوب.
الأبعاد المهمة تشمل:
يجب فحص الأنابيب النهائية بصرياً بحثاً عن تلف السطح، وتشوه الزعانف، وعدم اكتمال اللحام، والشقوق، والتآكل، والأكسدة المفرطة، وأعراض التصنيع الأخرى.
يجب الاتفاق على متطلبات الاختبار قبل الإنتاج لأن خطة التفتيش المعمول بها تعتمد على مواصفات مشروع العميل والمعايير المنظمة.
تزيد الزعانف المطاومة من مساحة نقل الحرارة الخارجية ، مما يسمح لجهاز الاقتصاد بنقل المزيد من الحرارة داخل تثبيت مضغوط نسبيًا.
يقدم الصلب الكروم-موليبدينوم P22 أداءً أفضل في درجات الحرارة العالية من العديد من أنواع أنابيب الصلب الكربوني التقليدية.
الصلح المستمر عالي التردد يخلق اتصالًا موثوقًا بين الزعانف والأنبوب ، مما يحسن كفاءة نقل الحرارة ومقاومة الاهتزاز الميكانيكي.
مساحة السطح المتزايدة للأنبوب المزدوج تسمح للمصممين بتحقيق واجب نقل الحرارة المطلوب مع بنك أنبوب أكثر تكثيفًا.
أنابيب HFW المكونة بشكل صحيح يمكن أن تتحمل دورات التدفئة والتبريد المتكررة التي تواجه في الغلايات وأنظمة استرداد الحرارة الفارغة.
يوفر الأنبوب العادي نقل الحرارة في المقام الأول من خلال سطح الأنبوب الخارجي. ومع ذلك ، في المكنسة الاقتصادية ، فإن معامل نقل الحرارة من جانب الغاز غالبا ما يكون أقل بكثير من معامل جانب السائل.
إضافة الزعانف يزيد من مساحة سطح جانب الغاز وبالتالي يساعد على موازنة مقاومة نقل الحرارة.
هذا يجعل أنابيب HFW ذات الزعانف جذابة بشكل خاص:
غاز الدخان الساخن → سطح الزعانف → واجهة الزعانف / الأنابيب المطاومة → جدار الأنابيب P22 → مياه التغذية
النتيجة هي استخدام أكثر كفاءة لسطح نقل الحرارة المتاح.
أنابيب ASTM A335 P22 HFW ذات الزعانف مناسبة بشكل خاص:
يجب أن تأخذ في الاعتبار اختيار المواد النهائيدرجة حرارة غازات الدخان، ودرجة حرارة مياه التغذية، والضغط، وبيئة التآكل، ومحتوى الكبريت، وخصائص الرماد / التلوث، والدورة الحرارية، وعمر التصميم.
يمكن توفير أنابيب P22 HFW المزروعة وفقًا لرسومات العميل أو المواصفات الهندسية. اعتماداً على المشروع ، يمكن أن تشمل التخصيص:
كل دفعة إنتاج يمكن توفيرها مع وثائق الجودة ذات الصلة، مثل:شهادات اختبار المواد، تقارير الفحص الأبعاد، ونتائج الاختبارات الميكانيكية، ونتائج التحليل الكيميائي، وسجلات الاختبارات غير المدمرة المطبقة.
بالنسبة لتطبيقات المرجل الحرجة واسترداد الحرارة، يجب أن تمتد مراقبة الجودة طوال عملية التصنيع من التحقق من أنبوب P22 الوارد إلى لحام الزعانف والفحص النهائي.
يجب إيلاء اهتمام خاص إلى:
يساعد هذا النهج على ضمان أن الأنابيب المنتهية المزدوجة تلبي المتطلبات التقنية لتطبيقات الاقتصاد المتطلبة.
أنابيب ذات أجنحة عالية التردد لحامية ASTM A335 P22توفير مزيج عملي من أداء سبيكة الفولاذ في درجة حرارة مرتفعة ونقل الحرارة عالية الكفاءة.أجهزة إقتصاد الغلاية، حيث يستردون الحرارة من غازات الدخان الساخنة ونقلها إلى مياه تغذية الغلاية.
يمكن أن يمتد استخدامها أيضا إلىغازات استرداد الحرارة العالية، غازات استرداد الحرارة العالية، محطات توليد الكهرباء والمصافي ومرافق البتروكيماويات وأنظمة استرداد الحرارة في الأفران الصناعية.
للمشاريع التي تتطلب قدرة عالية على نقل الحرارة، وأبعاد المعدات المدمجة، والعمل الموثوق به في درجات حرارة مرتفعة،P22 أنابيب HFW المزدوجة هي حل قوي لسطوح نقل الحرارة الاقتصادية.
