| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | HFW أنبوب الزعنفة | مادة: | أستم A378 TP347 |
|---|---|---|---|
| طلب: | محطات توليد الطاقة | طَرد: | حافظة خشبية بإطار حديدي |
| إبراز: | أنابيب زعنفة TP347H لمحطات الطاقة,أنابيب زعنفة ملحومة بتردد عالٍ,أنابيب زعنفة لمحطات الطاقة TP347H |
||

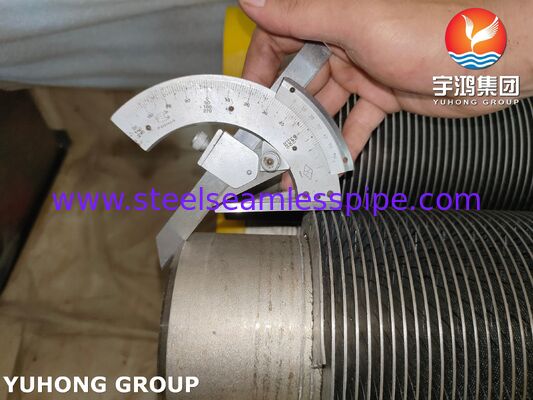

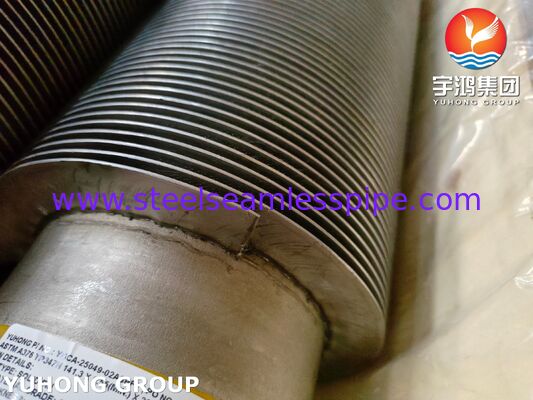

إن أنابيبنا المجنحة الملحومة بتردد عالٍ لمحطات الطاقة مصممة كمكونات لنقل الحرارة لتطبيقات الغلايات ذات درجات الحرارة العالية، واستعادة الحرارة، والسخانات الفائقة، وإعادة التسخين، والمحفزات، وتطبيقات الطاقة الحرارية الأخرى. تُصنع هذه الأنابيب المجنحة من مادة أنبوب الفولاذ المقاوم للصدأ الأوستنيتي TP347H، وتجمع بين القوة الممتازة في درجات الحرارة العالية ومقاومة التآكل للفولاذ المقاوم للصدأ المثبت مع السطح المعزز لنقل الحرارة الذي توفره الزعانف الملحومة بشكل مستمر.TP347H هو فولاذ مقاوم للصدأ أوستنيتي مثبت بالنيوبيوم تم تطويره للخدمة في درجات حرارة مرتفعة. تساعد تركيبته المثبتة على تقليل خطر التآكل بين الحبيبات المرتبط بالتحسس، بينما يوفر محتواه العالي من الكروم والنيكل مقاومة جيدة للأكسدة والبيئات المسببة للتآكل. يعتبر TP347H مناسبًا بشكل خاص حيث تتعرض الأنابيب لدرجات حرارة مرتفعة لفترات طويلة.في معدات نقل الحرارة لمحطات الطاقة، تزيد البنية المجنحة بشكل كبير من مساحة نقل الحرارة الخارجية مقارنة بأنبوب عادي بنفس القطر. يسمح هذا لمصممي المعدات بتحقيق واجب حراري مطلوب بسطح تسخين أكثر إحكامًا، بينما توفر عملية اللحام بالتردد العالي اتصالًا مستمرًا وقويًا ميكانيكيًا بين الزعنفة والأنبوب.ملاحظة فنية:يتم تحديد TP347H عادةً بموجب ASTM A213 لأنابيب الغلايات/السخانات الفائقة/المبادلات الحرارية غير الملحومة و ASTM A249 لأنابيب الغلايات والسخانات الفائقة والمبادلات الحرارية والمكثفات الأوستنيتية الملحومة. يجب تأكيد معيار الأنبوب الدقيق، ومادة الزعنفة، والأبعاد، ومتطلبات اللحام مقابل مواصفات مشروع العميل.
المزايا الرئيسية
الأداء في درجات الحرارة العالية:
تم تصميم TP347H للخدمة الشاقة في درجات الحرارة المرتفعة ويوفر مقاومة جيدة للزحف والأكسدة.مقاومة ممتازة للتآكل:
تتعرض أنابيب إعادة التسخين لتعرض متكرر للبخار عالي الحرارة وبيئات غاز الاحتراق. يمكن أن يوفر الجمع بين قدرة TP347H على درجات الحرارة العالية ومساحة السطح المجنحة المتزايدة حلاً فعالاً لاستعادة الحرارة والتحكم في درجة حرارة البخار.
يمكن للأنابيب المجنحة زيادة مساحة سطح نقل الحرارة على جانب الغاز للمحفز، مما يساعد على استعادة الحرارة المحسوسة من غازات العادم وتحسين كفاءة الغلاية الإجمالية. يجب أن يعتمد اختيار المواد على درجة حرارة الغاز الفعلية، وظروف التآكل، واعتبارات نقطة الندى، ومتطلبات التصميم.
يمكن استخدام الأنابيب المجنحة الملحومة بتردد عالٍ في غلايات الحرارة المهدرة ومعدات استعادة الحرارة حيث تكون كفاءة نقل الحرارة العالية من جانب الغاز واتصال الأنبوب بالزعنفة موثوقًا به مطلوبين.
تنطبق التكنولوجيا على أقسام استعادة الحرارة المختارة حيث تكون مساحة نقل الحرارة المتزايدة مطلوبة دون زيادة حجم المعدات الإجمالي بشكل متناسب.
يتم تصنيع أنابيبنا المجنحة الملحومة بتردد عالٍ باستخدام تحضير الأنبوب المتحكم فيه، وتشكيل الزعانف، واللحام بالتردد العالي، والتحكم في الأبعاد، والفحص النهائي.
تحضير الأنبوب
تحضير شريط الزعنفة
– يتم اختيار مادة الزعنفة وفقًا لدرجة الحرارة، والتآكل، والتمدد الحراري، ومتطلبات المشروع.
النطاق النموذجي
12.7–63.5 مم
| سمك جدار الأنبوب | 1.5–6.0 مم |
|---|---|
| الحالة السطحية | حتى حوالي 18 مترًا، حسب المعدات ومتطلبات النقل |
| ارتفاع الزعنفة | 6–25 مم |
| سمك الزعنفة | 0.8–2.5 مم |
| متطلبات اللحام | حوالي 2.0–10.0 مم |
| المعالجة السطحية | حوالي 2–10 أضعاف مساحة الأنبوب العاري الخارجي |
| متطلبات الفحص والاختبار | ملف صلب، مسنن، أو ملفات هندسية أخرى |
| فولاذ مقاوم للصدأ، فولاذ كربوني، فولاذ سبائك منخفضة، أو سبائك أخرى محددة | |
| هذه هي نطاقات هندسية نموذجية وليست متطلبات ASTM عالمية. يجب تحديد الأبعاد النهائية وفقًا لحساب نقل الحرارة، وانخفاض الضغط المسموح به، وسرعة الغاز، ودرجة حرارة التشغيل، والتمدد الحراري، وترتيب لوحة الأنبوب، ورسومات العميل. | بالنسبة لمشاريع محطات الطاقة، قد تشمل أحجام الأنابيب التي يتم توريدها عادةً حوالي 25.4 مم، 31.8 مم، 38.1 مم، 44.5 مم، 50.8 مم، و 63.5 مم قطر خارجي، حسب متطلبات المشروع. |
| نسبة التجعيد | TP347H هو فولاذ مقاوم للصدأ أوستنيتي مثبت. تشمل حدود التركيب النموذجية لـ ASTM: |
العنصرمتطلب TP347H، %الكربون (C)
0.04–0.10المنغنيز (Mn)2.00 كحد أقصى.
1.00 كحد أقصى.
| الفوسفور (P) | 0.045 كحد أقصى. |
| الكبريت (S) | 0.030 كحد أقصى. |
| الكروم (Cr) | 17.0–19.0 |
| النيكل (Ni) | 9.0–13.0 |
| الموليبدينوم (Mo) | غير محدد |
| النيوبيوم (Nb) | 8 × C الحد الأدنى إلى 1.10 كحد أقصى. |
| الحديد (Fe) | الباقي |
| يتبع تكوين TP347H الموضح أعلاه متطلبات ASTM المنشورة بشكل شائع لأنابيب TP347H. | إضافة النيوبيوم هي خاصية مهمة لـ TP347H. يثبت النيوبيوم الكربون ويساعد على تقليل التحسس المرتبط بكربيد الكروم أثناء التعرض لدرجات الحرارة المرتفعة. هذا يجعل TP347H جذابًا لتطبيقات الغلايات واستعادة الحرارة ذات درجات الحرارة العالية. |
| الخصائص الميكانيكية لـ TP347H | تشمل المتطلبات الميكانيكية النموذجية الدنيا في درجة حرارة الغرفة لأنابيب TP347H: |
| الخاصية | المتطلب |
| قوة الشد | 515 ميجا باسكال كحد أدنى. |
قوة الخضوع
205 ميجا باسكال كحد أدنى.
35% كحد أدنى.
| الصلابة | 192 HBW / 200 HV كحد أقصى؛ 90 HRB كحد أقصى. |
| تتوافق هذه القيم مع متطلبات أنابيب TP347H المحددة بشكل شائع. | تعتمد الخصائص الميكانيكية الفعلية للأنبوب المجنح النهائي على حالة تصنيع الأنبوب، والمعالجة الحرارية، والتشغيل على البارد، وعملية اللحام، والأبعاد، ومعيار المنتج المطبق. |
| جودة اللحام بالتردد العالي للزعانف | جودة لحام الزعنفة بالأنبوب أمر بالغ الأهمية لأداء سطح نقل الحرارة المجنح. تركز ضوابط التصنيع لدينا على: |
| التثبيت المستمر للزعنفة | لحام موحد على طول الأنبوب |
| اختراق لحام متحكم فيه | مسافة زعنفة متسقة |
ارتفاع وسمك زعنفة صحيح
انقطاع لحام منخفض
مدخل حرارة متحكم فيه
يمكن إجراء اختبار صلابة روكويل، أو برينل، أو فيكرز وفقًا للمواصفات المطبقة.
قد يتم تطبيق اختبار الضغط الهيدروستاتيكي على الأنبوب وفقًا لمواصفات الأنابيب المطبقة ومتطلبات العميل.
يمكن استخدام الاختبار الكهربائي غير المدمر للكشف عن العيوب التي قد تؤثر على سلامة الأنبوب. يتطلب ASTM A213، على سبيل المثال، أن يخضع كل أنبوب إما لاختبار كهربائي غير مدمر أو اختبار هيدروستاتيكي.
يقيم اختبار التسوية ليونة الأنبوب ومقاومته للتشوه وهو جزء من متطلبات الاختبار القياسية لأنابيب الأوستنيت المطبقة.
حيثما تتطلب مواصفات الأنبوب المطبقة، يقيم اختبار التوسيع قدرة الأنبوب على تحمل التوسع المتحكم فيه دون تشقق.
يتم فحص الأنابيب المجنحة النهائية لـ:
سمك الجدار
ارتفاع الزعنفة
مسافة الزعنفة
الاستقامة
ASME SA213
– مواصفات ASME المكافئة المستخدمة بشكل شائع لأنابيب الغلايات والسخانات الفائقة والمبادلات الحرارية.
– مواصفات ASME لأنابيب الغلايات والسخانات الفائقة والمبادلات الحرارية والمكثفات الأوستنيتية الملحومة.
قطر الأنبوب الخارجي وسمك الجدار
ارتفاع الزعنفة
سمك الزعنفة
مسافة الزعنفة
نهايات عارية
