| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنبوب زعانف مزدوج على شكل حرف H | مادة: | أستم A213 Gr.1 |
|---|---|---|---|
| طلب: | محطة توليد الكهرباء | طَرد: | حافظة خشبية بإطار حديدي |
| إبراز: | أنابيب زعنفة ASTM A210 Gr.1,أنابيب زعنفة مزدوجة H لمحطات الطاقة,أنابيب زعنفة لمحطات الطاقة مع ضمان |
||

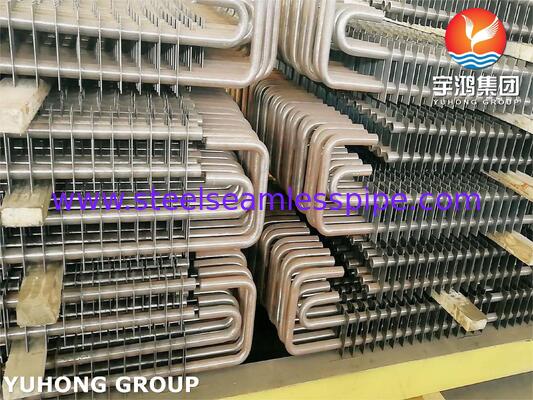

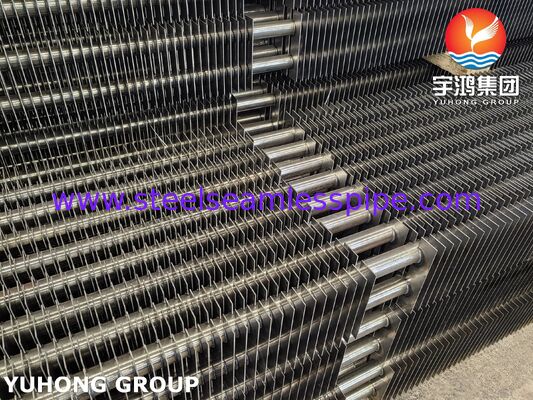

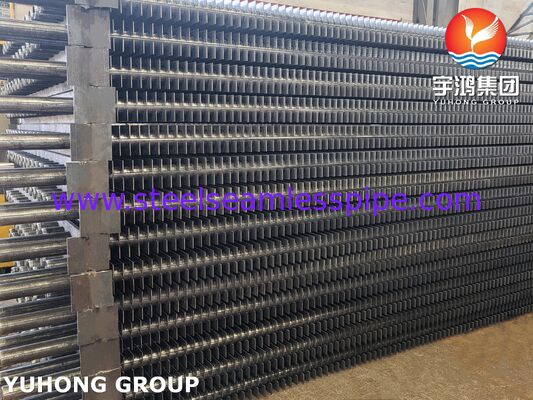

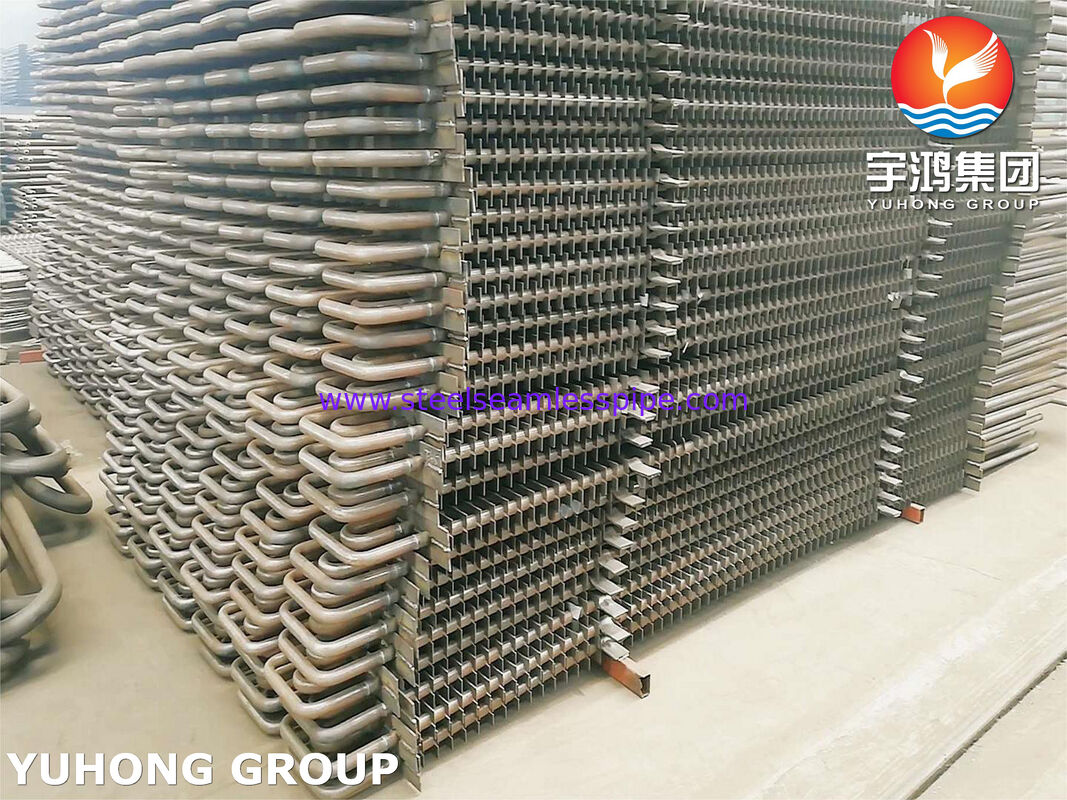

بلديأنابيب مزدوجة H-fined من الصف 1 ASTM A210هي حلول أداء حرارية مصممة خصيصًا مصممة خصيصًا لبيئات الغلايات عالية الضغط، وأنظمة استرداد حرارة النفايات، ومحفظات محطات الطاقة.مع هيكل مزدوج من الأجنحة على شكل حرف "H" معدل الوقود للأنابيب الأساسية من الفولاذ المتوسط الكربوني، هذا التصميم يزيد من مساحة تبادل الحرارة السطحي مع تقليل مقاومة غازات الدخان وتراكم الرماد بشكل كبير.
كفاءة حرارية عالية:توفر الترتيب مزدوج H-fin مساحة سطح مضاعفة من الأنابيب القياسية الطولية أو الحلزونية ، مما يسهل التوصيل الحراري السريع.
الهندسة المضادة للترسب والتنظيف الذاتي:قنوات غاز الدخان المستقيمة التي تم إنشاؤها من خلال التكوين المربع المزدوج تقلل من تراكم الغبار وتقلل من ارتداء منفخ الدخان.
لحام المقاومة القوية:يضمن لحام الدقة المقاومة للضوء نزاهة اتصال عالية ، مما يلغي المقاومة الحرارية في واجهة الزعنفة إلى الأنابيب.
انخفاض في انخفاض الضغطتخطيط الزعانف المفتوح القناة يقلل من خسارة المسار عبر مصرف الأنابيب ، مما يوفر استهلاك الطاقة على مروحي المسار المحفز (ID).
نحن ننتج أنابيب ذات أجنحة H مزدوجة مصممة حسب رسومات هندسية مخصصة ومعايير الغلاية الدولية.
| المكون / المعلم | النطاق القياسي (المتر) | النطاق القياسي (إمبريالي) |
|---|---|---|
| مواصفات الأنبوب الأساسي | ASTM A210 الدرجة A-1 / Gr.1 | ASTM A210 الدرجة A-1 / Gr.1 |
| القطر الخارجي للأنبوب الأساسي (OD) | 25.4 ملم.60.3 ملم | 1.0 بوصة.2375 بوصة |
| سمك جدار الأنبوب الأساسي | 2.77 ملم.6.5 ملم | 0.109 في.0.256 في |
| سمك الزعانف | 1.5 ملم.4 ملم | 0.059 في ₹ 0.157 في |
| حافة الزعانف | 10 ملم 35 ملم | 0.39 بوصة.1.38 بوصة |
| ارتفاع الزعانف / العرض | 30 ملم 65 ملم | 1.18 بوصة.2.56 بوصة |
| طول الأنابيب | ما يصل إلى 15000 مم | تصل إلى 49.2 قدم |
ASTM A210 الدرجة 1 هي مواصفات الفولاذ المتوسط الكربوني السلس المحسّنة لخلاطات الضغط العالي وأنابيب السوبر هيتر.
| الكربون (ج) | المانغنيز (Mn) | الفوسفور (P) | كبريت (S) | السيليكون (Si) |
|---|---|---|---|---|
| ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≤0.1 |
قوة الشد: ≥415MPa
قوة العائد:≥255MPa
الطول (في 2 بوصة / 50 مم):≥ 30%
صلابة: ≤143HBW
لضمان عدم وجود عيوب في تركيب بنية تحتية محطة توليد الكهرباء الحيوية، تخضع كل دفعة إنتاج لفحص جودة كامل العملية:
اختبار الضغط الهيدروستاتيكييؤكد ضغط الأنابيب في ظل ظروف تشغيل محطة الطاقة المحاكاة.
اختبار التيار الدوامي (ECT):يكتشف العيوب السطحية والجزئية على طول أنبوب القاعدة
الكشف عن العيوب بالموجات فوق الصوتية (UT):يتحقق من توحيد سمك الجدار و الصلبة المعدنية الداخلية
اختبار سلامة لحام الزعانف:اختبارات السحب الميكانيكية والفحوصات المعدنية للقطع العرضي للتحقق من نسبة اندماج اللحام (95٪)
التفتيش الأبعاد والبصري:التحقق الدقيق من مسافة الزعانف، والمحاذاة، مستقيمة الأنبوب، والنهاية السطحية.
محطات توليد الكهرباء التي تعمل بالفحم والكتلة الحيوية
غلايات استرداد حرارة النفايات (WHRB)
توليدات البخار في توربينات غازية لاسترداد الحرارة
غلايات وتسخين سابق للنفط الكيميائي الصناعي
