| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنابيب ذات زعانف مزدوجة من النوع H | مادة: | ASTM A179 |
|---|---|---|---|
| طلب: | مراجل استعادة الحرارة المفقودة | طَرد: | حافظة خشبية بإطار حديدي |
| إبراز: | أنابيب ذات زعانف مزدوجة من النوع H,أنابيب مُزودة بزعانف من الفولاذ الكربوني ASTM A179,أنابيب غلايات استعادة الحرارة المفقودة |
||

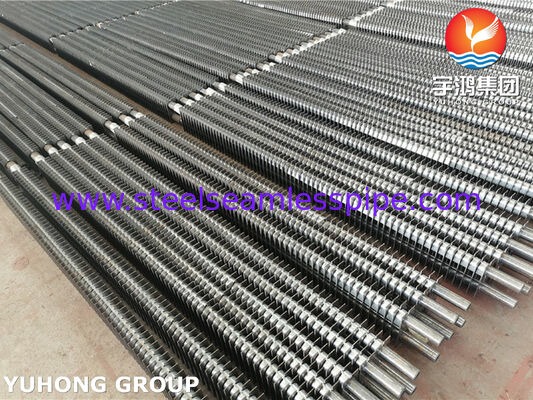

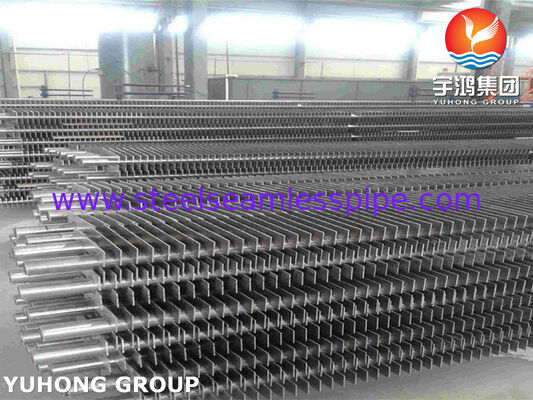

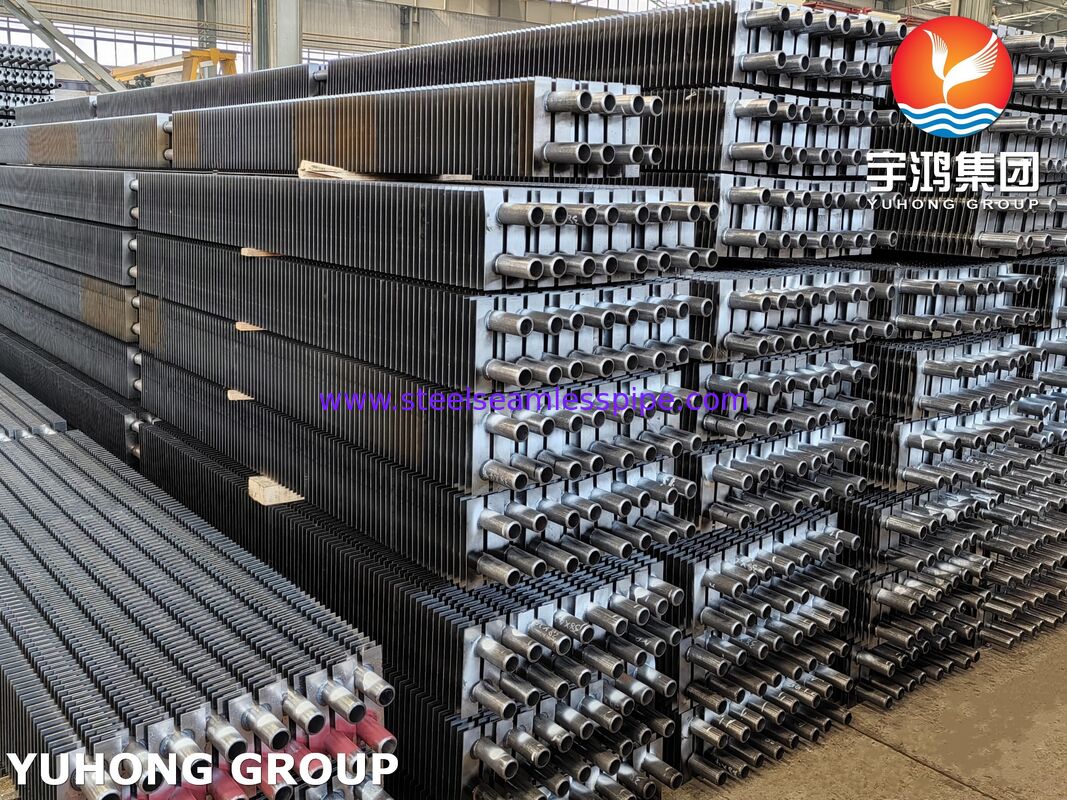

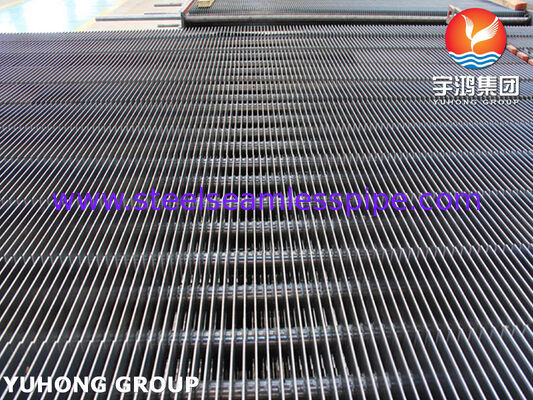

أنابيب بزعانف مزدوجة على شكل حرف H هي مكونات نقل حرارة عالية الكفاءة مصممة خصيصًا لـغلايات استعادة الحرارة المهدرة، والمحفزات الصناعية، وأنظمة المبادلات الحرارية الموفرة للطاقة. مصنعة منأنابيب فولاذ كربوني سلسة ASTM A179، توفر هذه الأنابيب ذات الزعانف أداءً حراريًا ممتازًا وموثوقية ميكانيكية وعمر خدمة طويل في التطبيقات التي يكون فيها استعادة الحرارة من غازات العادم أمرًا بالغ الأهمية.
الفريدهيكل الزعانف المزدوج على شكل حرف H يتكون من زعنفتين مستطيلتين متناظرتين ملحومتين على الجانبين المتقابلين للأنبوب الأساسي، مما يشكل قناة تدفق غاز محسنة. مقارنة بالأنابيب العادية التقليدية أو الأنابيب ذات الزعانف الحلزونية القياسية، تزيد الأنابيب ذات الزعانف المزدوجة على شكل حرف H بشكل كبير من مساحة نقل الحرارة الخارجية مع تقليل تراكم الرماد وتحسين مقاومة التلوث من جانب الغاز.
مادة ASTM A179 توفر موصلية حرارية ممتازة وقابلية لحام جيدة وأداء ميكانيكي مستقر، مما يجعل هذه الأنابيب تستخدم على نطاق واسع فيغلايات الفحم، وغلايات الغاز، وغلايات الكتلة الحيوية، ومصانع حرق النفايات، وأنظمة توليد الطاقة، ووحدات استعادة الحرارة المهدرة الصناعية.
تصميم الزعانف المزدوجة على شكل حرف H يوسع مساحة سطح التبادل الحراري ويعزز الاضطراب في تدفق غاز المداخن، مما يحسن كفاءة الغلاية الإجمالية ويقلل من استهلاك الوقود.
الممر المفتوح للغاز بين الزعانف على شكل حرف H يقلل من تراكم الغبار ويسمح بتنظيف أسهل مقارنة بهياكل الزعانف المعبأة بإحكام، مما يجعلها مناسبة لبيئات غاز العادم المتسخة.
الزعانف ملحومة بإحكام بسطح الأنبوب ASTM A179، مما يوفر استقرارًا هيكليًا عاليًا تحت دورات الحرارة والاهتزاز والتشغيل طويل الأمد.
عادة ما يتم تركيب الأنابيب ذات الزعانف المزدوجة على شكل حرف H في:
ASTM A179 / ASME SA179
أنبوب فولاذ سلس منخفض الكربون مصمم لتطبيقات المبادلات الحرارية والمكثفات.
يمكن تخصيص أبعاد الأنابيب ذات الزعانف المزدوجة على شكل حرف H وفقًا لمتطلبات تصميم الغلاية.
| المعلمة | النطاق القياسي |
|---|---|
| القطر الخارجي (OD) | 25.4 مم – 63.5 مم |
| سمك الجدار | 2.0 مم – 6.0 مم |
| طول الأنبوب | 3000 مم – 12000 مم |
| ارتفاع الزعنفة | 10 مم – 30 مم |
| سمك الزعنفة | 1.0 مم – 2.5 مم |
| مسافة الزعنفة | 8 مم – 20 مم |
| عرض الزعنفة | 20 مم – 50 مم |
(أبعاد مخصصة متاحة وفقًا لرسومات العميل ومتطلبات نقل الحرارة.)
تشمل عملية إنتاج الأنابيب ذات الزعانف المزدوجة على شكل حرف H:
تضمن عملية اللحام ترابطًا قويًا بين الزعانف والأنابيب مع الحفاظ على موصلية حرارية ممتازة.
| العنصر | الحد الأقصى للمحتوى (%) |
|---|---|
| الكربون (C) | 0.06 – 0.18 |
| المنغنيز (Mn) | 0.27 – 0.63 |
| الفوسفور (P) | ≤ 0.035 |
| الكبريت (S) | ≤ 0.035 |
ASTM A179 هو درجة فولاذ منخفض الكربون محسّنة لتطبيقات المبادلات الحرارية، مما يوفر قدرة تشكيل جيدة ومقاومة للتآكل في ظروف تشغيل الغلاية العادية.
| الخاصية | المتطلب |
|---|---|
| قوة الشد | ≥ 325 ميجا باسكال |
| قوة الخضوع | ≥ 180 ميجا باسكال |
| الاستطالة | ≥ 35% |
| الصلابة | الحد الأقصى 72 HRB |
توفر هذه الخصائص الميكانيكية قوة كافية للتشغيل المستمر تحت التمدد الحراري وتقلب الضغط ودورات التسخين المتكررة.
لضمان الموثوقية والامتثال لمعايير المبادلات الحرارية الدولية، تخضع الأنابيب ذات الزعانف المزدوجة على شكل حرف H لفحوصات جودة شاملة.
تشمل طرق الاختبار المتاحة:
يتم اختبار أنابيب ASTM A179 هيدروليكيًا للتحقق من مقاومة الضغط وإحكام التسرب.
يشمل الفحص النهائي:
يمكن توفير وثائق الفحص وفقًا لمتطلبات العميل، بما في ذلك:
| الميزة | أنبوب بزعانف مزدوجة على شكل حرف H | أنبوب بزعانف حلزونية تقليدي |
|---|---|---|
| مساحة نقل الحرارة | عالية | متوسطة |
| مقاومة الغبار | ممتاز | معتدلة |
| مقاومة تدفق الغاز | أقل | أعلى |
| أداء التنظيف | سهل | أكثر صعوبة |
| مناسب لغازات العادم | ممتاز | محدود |
تستخدم الأنابيب ذات الزعانف المزدوجة على شكل حرف H المصنعة من ASTM A179 على نطاق واسع في:
استعادة الطاقة من غازات العادم عالية الحرارة لإنتاج البخار أو تسخين مياه العمليات.
تحسين كفاءة الغلاية عن طريق تسخين المياه المغذية مسبقًا قبل دخولها الغلاية.
زيادة كفاءة استعادة الطاقة في محطات الطاقة الحرارية.
تطبق في:
توفر أنابيبنا ذات الزعانف المزدوجة على شكل حرف H حلاً موثوقًا لتحسين كفاءة الغلاية وزيادة استعادة الطاقة من مصادر الحرارة المهدرة الصناعية.
