| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | HFW أنبوب الزعنفة | مادة: | أيه إس تي إم إيه 269 تي بي 321 |
|---|---|---|---|
| طلب: | أنظمة استعادة الحرارة المهدرة | طَرد: | حافظة خشبية بإطار حديدي |

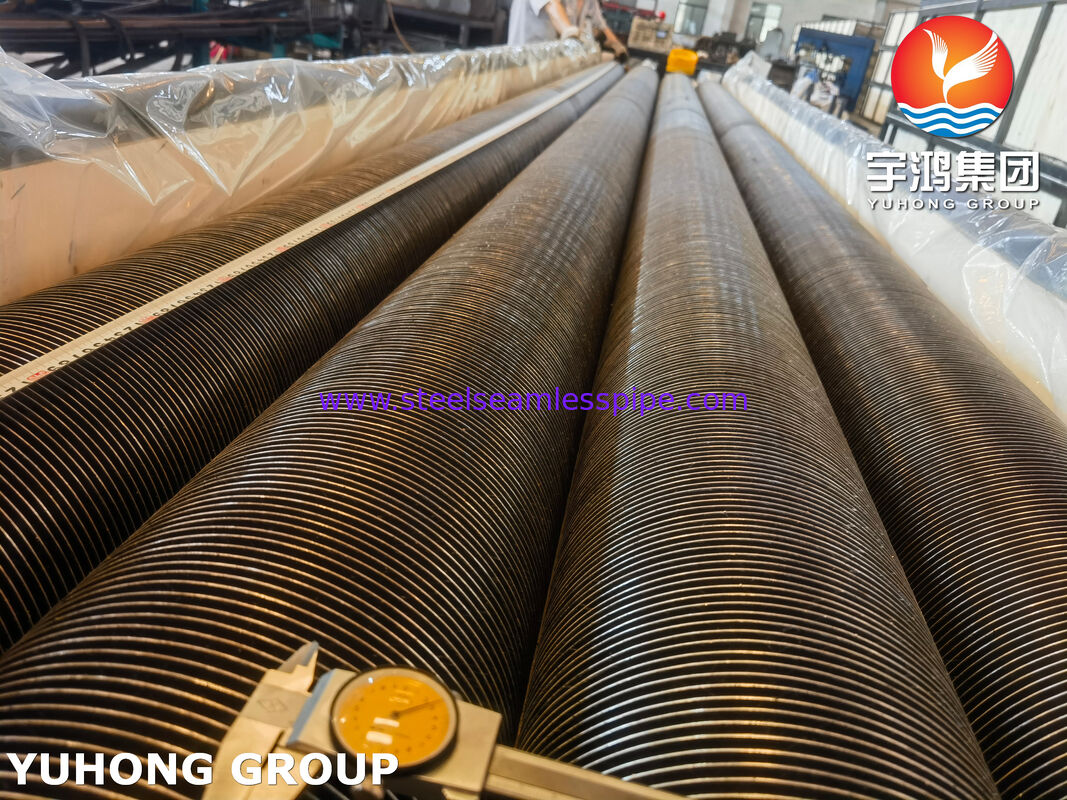

أنابيب ذات أجنحة عالية التردد مصنعة منالصلب المقاوم للصدأ ASTM A269 TP321هي مكونات نقل الحرارة المتقدمة مصممة لمتطلباتأنظمة استرداد حرارة النفايات، الغلايات الصناعية، وسخانات الحرارة، ومبادلات حرارة غازات العادم، ومعدات استرداد الحرارة الموفرة للطاقة.
باستخدام تكنولوجيا لحام المقاومة عالية التردد ، يتم لحام الزعانف بشكل مستمر على سطح الأنابيب ، مما يخلق رابطة معدنية قوية مع كفاءة انتقال الحرارة الممتازة ،الاستقرار الميكانيكي، ومقاومة الاهتزاز والدورة الحرارية.
ASTM A269 TP321 هو الفولاذ المقاوم للصدأ الأوستنيتي المثبت بالتيتانيوم الذي يوفر مقاومة متفوقة للتآكل بين الحبيبات بعد التعرض لدرجات الحرارة العالية.هذا يجعل أنابيب TP321 عالية التردد المطاوئة مناسبة بشكل خاص للتطبيقات التي تنطوي علىدرجات حرارة مرتفعة، غازات الدخان التآكل، والعمل المستمر لفترة طويلة.
بالمقارنة مع الأنابيب التقليدية الملفوفة، توفر الأنابيب الملفوفة ذات الترددات العالية قوة إرفاق أعلى، وأداء حراري أفضل وعمر خدمة أطول.مما يجعلها الحل المفضلتطبيقات استرداد الحرارة الصناعية والمعالجات الحرارية.
إن عملية اللحام عالية التردد تخلق اتصالًا دائمًا بين الزعانف والأنبوب الأساسي ، مما يقلل من المقاومة الحرارية ويمنع تخفيف الزعانف تحت الاهتزاز أو التوسع الحراري.
الصلب المقاوم للصدأ TP321 يحافظ على قوة ميكانيكية جيدة ومقاومة أكسدة في درجات حرارة مرتفعة ، مما يجعله مناسبًا لاسترداد غازات العادم وأنظمة مبادل الحرارة عالية درجة الحرارة.
يقلل استقرار التيتانيوم من TP321 هطول الكربيد أثناء اللحام وخدمة درجات الحرارة العالية ، مما يحسن المقاومة ضد التآكل بين الحبيبات.
تزيد مساحة السطح الخارجي المتزايدة التي توفرها الزعانف المطاومة بشكل كبير من كفاءة نقل الحرارة ، مما يسمح باسترداد الطاقة من غازات العادم ، أنظمة الاحتراق ،والعمليات الصناعية.
مزيج من مواد أنابيب الفولاذ المقاوم للصدأ وبناء الزعانف المطاوئة يوفر مقاومة ممتازة ضد التعب الحراري والتآكل والإجهاد الميكانيكي.
أنابيب ASTM A269 TP321 عالية التردد الملحومة ذات الأجنحة تستخدم على نطاق واسع في:
| البند | المواصفات |
|---|---|
| نوع المنتج | أنابيب ذات أجنحة عالية التردد |
| مادة الأنبوب الأساسي | الصلب المقاوم للصدأ ASTM A269 TP321 |
| عملية التصنيع | لحام المقاومة عالية التردد |
| معيار الأنابيب | أيه إس تي إم إيه 269 |
| نوع الأنابيب | أنبوب الفولاذ المقاوم للصدأ بدون خيوط / مصفوق |
| مادة الزعانف | الفولاذ المقاوم للصدأ TP321 / TP304 / مخصص |
| نوع الزعانف | الزعانف الصلبة أو الزعانف المتسلسلة |
| معالجة السطح | المخلل، التجاوز، التلميع (اختياري) |
| الطول | ما يصل إلى 18000 ملم (متاحة حسب الطلب) |
يتم إنتاج الأبعاد التالية عادةً لتطبيقات استرداد حرارة النفايات:
| قطر خارجية | سمك الجدار |
|---|---|
| 12.7 ملم | 1.0 2.0 ملم |
| 15.88 ملم | 1.0 ∙ 2.5 ملم |
| 19.05 ملم | 1.2 ¥3.0 ملم |
| 25.4 ملم | 1.5 3.5 ملم |
| 31.75 ملم | 1.5 ∙4.0 ملم |
| 38.1 ملم | 2.0 ¥5.0 ملم |
| 50.8 ملم | 2.5.6.0 ملم |
| 63.5 ملم | 30.06.5 ملم |
(أبعاد مخصصة متوفرة وفقا لمتطلبات تصميم مبادل الحرارة).
| المعلم | النطاق القياسي |
|---|---|
| ارتفاع الزعانف | 830 ملم |
| سمك الزعانف | 0.3 1.0 ملم |
| حافة الزعانف | 2.5 8 زعانف/بوصة |
| نوع الزعانف | صلبة / مخفوقة |
| ترتيب الزعانف | بدء واحد / بدء متعدد |
| الحد الأقصى لطول الأنابيب | ما يصل إلى 18 متر |
عملية الإنتاج تشمل:
لضمان الأداء الموثوق به في أنظمة استرداد حرارة الصرف الصحي ، تخضع أنابيب TP321 عالية التردد الملحومة للضوابط الصارمة:

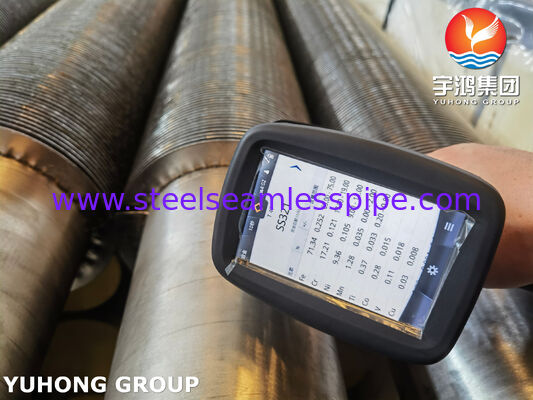

يتم إجراؤها باستخدام طيف الانبعاثات البصرية (OES) أو أساليب معادلة للتحقق من تكوين السبائك.
يشمل:
وتشمل المعلمات التي تم فحصها:
يشمل:
أساليب الاختبار المتاحة:
يشمل:
| العنصر | الحد الأقصى / المدى |
|---|---|
| الكربون (ج) | ≤0.08 |
| السيليكون (Si) | ≤1.00 |
| المانغنيز (Mn) | ≤2.00 |
| الفوسفور (P) | ≤0.045 |
| كبريت (S) | ≤0.030 |
| الكروم (Cr) | 17.0190 |
| النيكل (ني) | 9.0120 |
| التيتانيوم (Ti) | 5 × C min 070 |
| الحديد (Fe) | الرصيد |
| الممتلكات | الاحتياج |
|---|---|
| قوة الشد | ≥515 MPa |
| قوة العائد (0.2٪ تعويض) | ≥205 MPa |
| الطول | ≥35% |
| صلابة (نموذجية) | ≤ HRB 90 |
| الكثافة | حوالي 7.9 غرام/سم3 |
أنابيب ASTM A269 TP321 عالية التردد المطاوئة ذات الأجنحة توفر:
هذه المزايا تجعلها خيارًا فعالًا للصناعات التي تسعى إلى تحسين كفاءة استخدام الطاقة وخفض تكاليف التشغيل.
نحن ننتج الأنابيب الملحومة وفقا للمعايير الدولية مع مراقبة صارمة من:
تتوفر حلول مخصصة لمختلف تصاميم استرداد حرارة النفايات ، بما في ذلك أنظمة العادم عالية درجة الحرارة ، والغلاد الصناعية ، ومعدات استرداد حرارة المصافي.
