| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | HFW أنبوب الزعنفة | مادة: | ASTM A213 T9 |
|---|---|---|---|
| طلب: | سخانات فائقة | طَرد: | حافظة خشبية بإطار حديدي |

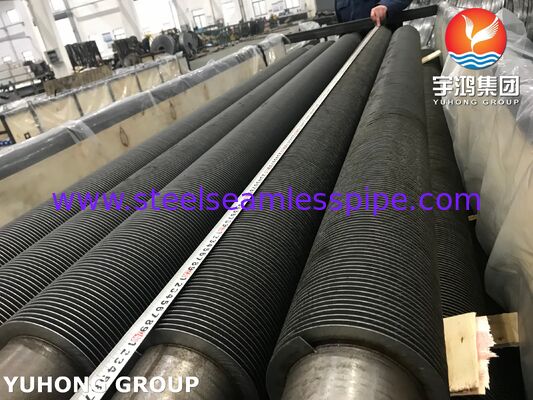

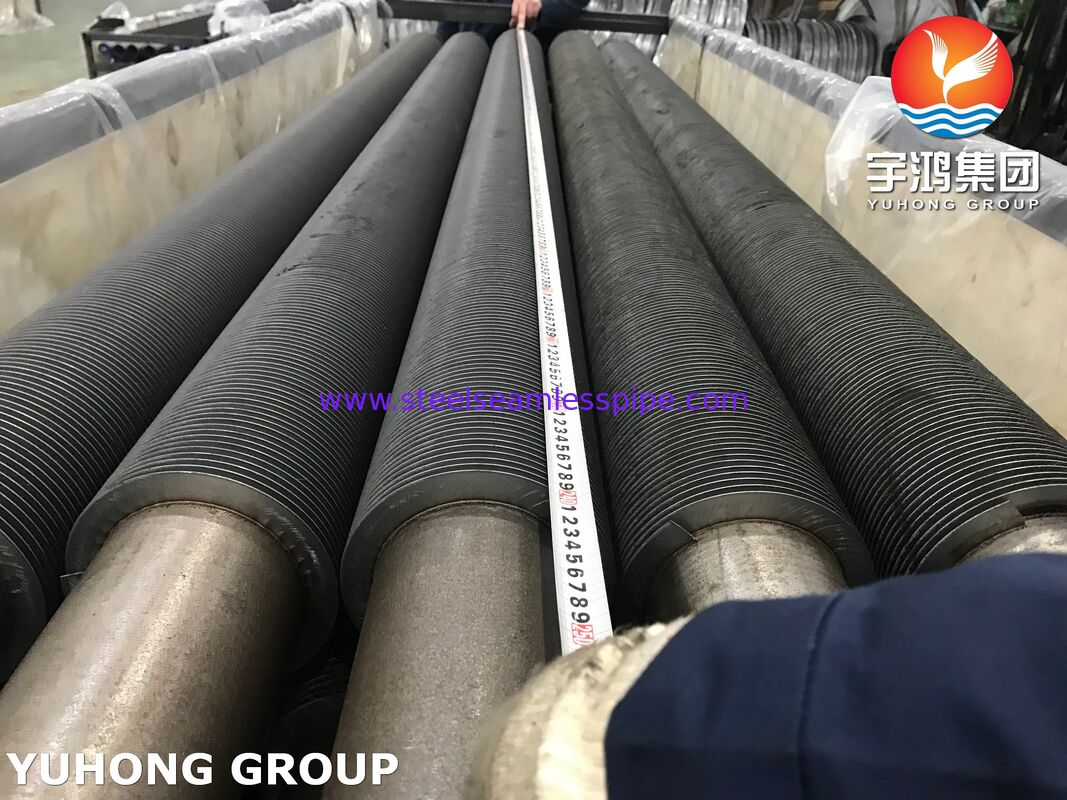

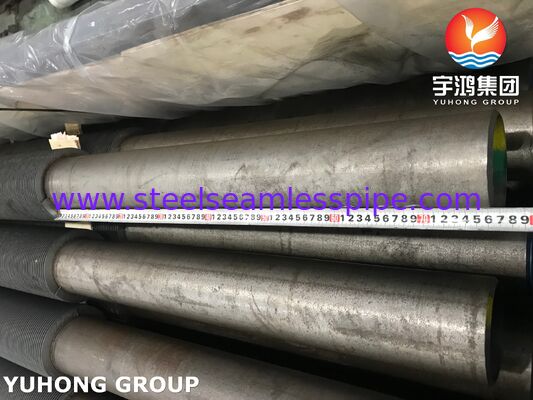

أنابيب ذات أجنحة عالية التردد لحامية من طراز ASTM A213 T9 لجهاز التسخين الفائقهي مكونات نقل الحرارة عالية درجة الحرارة مصممة لتطبيقات الغلاية المطالبة ، وتوليد الطاقة ، واسترداد حرارة النفايات ، والتسخين الصناعي.الصلب اللاسلي ASTM A213 T9كما أنبوب القاعدة، في حين أن الزعانف يتم لحامها باستمرار إلى سطح الأنابيب باستخدام عملية لحام المقاومة الكهربائية عالية التردد.
T9 هوفولاذ سبائك الكروم الموليبدينومتم تطويرها للخدمة في درجات حرارة مرتفعة، مزيج من الكروم والموليبدينوم، وقوة درجات الحرارة العالية، مقاومة الأكسدة،واستقرارها الحراري يجعلها مناسبة لقطع السوبر هيتر تعرض لغازات الاحتراق الساخنة.
يزيد هيكل الزعانف الملحوم عالي التردد بشكل كبير من مساحة نقل الحرارة الخارجية مقارنة بأنبوب عاري.هذا يسمح للمسخن الفائق بتحقيق نقل حرارة فعال من جانب الغاز مع الحفاظ على سطح ضيق لنقل الحرارة.
لتطبيقات سوبر هيتر، يمكن تصنيع هذه الأنابيب وفقا لمتطلبات العميلقطر الأنبوب، سمك الجدار، ارتفاع الزعانف، سمك الزعانف، مسافة الزعانف، طول الأنبوب، تكوين الزعانف، ومتطلبات المواد.
يحول سوبر هيتر الحرارة من غازات الدخان عالية درجة الحرارة إلى بخار مشبعة أو ساخنة جزئيًا ، مما ينتج بخارًا عالي الحرارة للاستخدام في التوربين أو العملية.
يجب أن تتحمل سطح نقل الحرارة:
الصيغة ASTM A213هو مفيد في هذه البيئة لأن سبائك الكروم والموليبدينوم يوفر أداء أفضل في درجات الحرارة المرتفعة من أنابيب الفولاذ الكربوني التقليدية.
الـذراع لحام عالية التردديزيد من كفاءة نقل الحرارة من خلال توسيع مساحة سطح الجانب الغازي. وهذا يمكن أن يسمح بتحقيق مهمة نقل حرارة أكبر في ترتيب سوبر سوبر مضغوط نسبيا.
أنابيب ASTM A213 T9 HFW ذات الأجنحة مناسبة بشكل خاص:
هذا هوالتطبيق الرئيسييمكن استخدام أنابيب T9 ذات الأجنحة في أقسام التدفئة العالية من نوع الحمل الحراري حيث ينقل غاز الدخان الساخن الحرارة إلى البخار.
يمكن دمجها في أسطح نقل الحرارة للكبائن عالية الضغط ودرجة الحرارة العالية المستخدمة في محطات توليد الطاقة.
يمكن استخدام أنابيب T9 ذات الأجنحة عندما يتم استرداد غاز العادم عالي درجة الحرارة لتوليد البخار أو تسخينه بشكل فائق.
ويمكن النظر في ذلك لقطاعات تحويل الحرارة عالية درجة الحرارة المختارة منمولدات بخار استرداد الحرارة، مع مراعاة متطلبات درجة الحرارة والضغط والمعادن واللحام لمصمم HRSG.
يمكن لصناعات العمليات التي تتطلب توليد بخار عالي درجة الحرارة استخدام أنابيب ذات أجنحة من السبائك في أقسام التسخين العالي واسترداد الحرارة المناسبة.
يجب أن يتم تحديد الأبعاد النهائية دائمًا من خلال تصميم المرجل أو مبادل الحرارة. المجموعات التالية هي إمكانيات تصنيع نموذجية بدلاً من قيود المنتج.
| البند | النطاق المشترك |
|---|---|
| القطر الخارجي | 25.4 ∼63.5 ملم |
| سمك الجدار | 2.5 ∙ 8.0 ملم |
| طول الأنابيب | 315000 ملم |
| ارتفاع الزعانف | 8×25 ملم |
| سمك الزعانف | 0.8 ∙ 2.5 ملم |
| طوق الزعانف | 2.5 10 ملم |
| نوع الزعانف | صلبة / مخفوقة ، اعتمادا على التصميم |
بالنسبة للمشاريع الصناعية الكبيرةيمكن تصنيع قطرات أنابيب خاصة، سمك الجدران، أبعاد الزعانف والأطوال وفقا لرسومات العملاء ومواصفات المشروع.
يمكن أن يتكون التكوين المشترك من:
أنبوب ASTM A213 T9 + زعانف الكربون / الفولاذ المقاوم للآليات + إرفاق HFW مستمر
يجب اختيار مادة الزعانف وفقادرجة حرارة غازات الدخان وبيئة التآكل ومتطلبات التوسع الحراري وإجراءات اللحام ومواصفات المشتري.
القيم التالية تمثل المتطلبات الكيميائية النموذجيةالصيغة ASTM A213يجب استخدام الطبعة المعمول بها من المعيار ومواصفات الشراء للقبول النهائي.
| العنصر | متطلبات ASTM A213 T9 النموذجية، % |
|---|---|
| الكربون (ج) | 0.15 على الأكثر |
| المانغنيز (Mn) | 0.30 ٠60 |
| الفوسفور (P) | 0.025 على الأكثر |
| كبريت (S) | 0.025 على الأكثر |
| السيليكون (Si) | 0.25100 |
| الكروم (Cr) | 8.00 ¥1000 |
| الموليبدينوم (مو) | 0.90 ′′ 110 |
الـنظام سبيكة Cr-Moوهو مهم بشكل خاص لخدمة درجات الحرارة المرتفعة. يسهم الكروم في مقاومة الأكسدة ، في حين أن الموليبدينوم يحسن قوة درجات الحرارة العالية ومقاومة التشوه.
ملاحظة:يجب التحقق من التكوين الكيميائي عن طريق إصدار ASTM A213/ASME SA213 المحدد في أمر الشراء.
تتضمن المتطلبات الميكانيكية الدنيا النموذجية من ASTM A213 T9:
| الممتلكات | متطلبات ASTM A213 T9 |
|---|---|
| قوة السحب | 415 مبا دقيقة |
| قوة العائد | 205 مبا دقيقة |
| الطول | 30 في المائة دقيقة |
يتم التحقق من الخصائص الميكانيكية عادةً باستخدام شهادات اختبار المواد وإجراءات الاختبار الميكانيكي المعمول بها.
بالنسبة للمشتريات الفعلية،أحدث إصدار ASTM/ASME المعمول به ومواصفات المشروع لها الأسبقيةعلى القيم العامة الموضحة أعلاه.
يتم ربط الزعانف باستمرار إلى أنبوب T9 باستخدامعملية لحام المقاومة عالية التردد.
أثناء التصنيع:
على عكس الزعانف المثبتة ميكانيكياً، يوفر زعانف HFW المنتجة بشكل صحيحالتثبيت المستمر على طول واجهة الزعانف إلى الأنابيب، وهو أمر مهم للقيادة الحرارية وموثوقية الخدمة على المدى الطويل.
يجب أن تغطي مراقبة الجودةأنبوب أساس ASTM A213 T9وصلصة ذراع عالية التردد.
يمكن استخدام تحليل طيفي أو تحليل كيميائي مناسب آخر للتحقق من تكوين سبيكة T9.
اختبار الشد يتحقق من قوة الشد المطلوبة، وقوة السلع، وتطول مادة الأنبوب الأساسي.
يمكن إجراء اختبار القسوة للتحقق من حالة المواد واتساق الإنتاج عندما تقتضيه المواصفات المعمول بها.
يمكن إجراء اختبار الضغط الهيدروستاتيكي على الأنابيب الأساسية أو التركيبات النهائية وفقًا لمعيار ASTM/ASME المعمول به ومتطلبات المشتري.

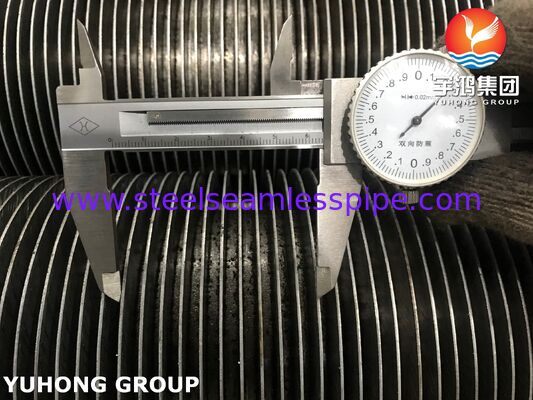

تشمل عمليات التفتيش الأبعاد النموذجية:
يتم فحص أسطح الأنبوب والصفاف بصرياً:
يجب تقييم خيط HFW وفقًا لمتطلبات الجودة الخاصة بالمشتري.أو يمكن تحديد طرق التفتيش الأخرى المطبقة للتأهيل ومراقبة الإنتاج.
حيثما تقتضيه مواصفات المشروع، يمكن أن تشمل طرق NDE المطبقة ما يلي:
يجب اختيار طريقة NDE الدقيقة على أساسمواصفات الأنابيب، وقانون التصميم، وشروط الخدمة، وخطة فحص المشتري.
صلب T9 Cr-Mo مصمم لخدمة الغلاية عالية درجة الحرارة ومبادلة الحرارة.
توفر الزعانف مساحة سطحية أكبر بكثير من جانب الغاز من أنبوب عارٍ بنفس القطر.
التثبيت المستمر HFW يوفر مسار نقل الحرارة المباشر بين الأنبوب والصفف.
الكثافة العالية للمساحة السطحية يمكن أن تساعد المهندسين على تحقيق واجب نقل الحرارة المطلوب داخل قسم نقل الحرارة الأصغر.
إن مزيج من الفولاذ اللاصق T9 وبناء الزعانف المطاوعة يجعل المنتج مناسبًا لتطبيقات سوبر سوبر عالية درجة الحرارة واسترداد الحرارة.
كل دفعة إنتاج يمكن أن يتم تزويدها بتوثيق جودة مناسب، مثل:
يمكن تخصيص متطلبات التفتيش وفقاASME، ASTM، EN، API، مواصفات المشروع، أو مخططات التفتيش والفحص المعتمدة من قبل المشتري.
يتم حماية الأنابيب المنتهية ذات الأجنحة عادةً من الأضرار الميكانيكية أثناء النقل. اعتماداً على طول الأنابيب ومتطلبات العميل ، قد تشمل التعبئة:
بالنسبة للشحنات الدولية، يجب اختيار التعبئة وفقاطول الأنبوب، وزنه، وجهته، طريقة التعامل، ومتطلبات العملاء.
أنابيب ASTM A213 T9 عالية التردد المطاوئة ذات الزعانفهي مكونات نقل حرارة هندسية لتطبيقات الغلاية عالية درجة الحرارة واسترداد الحرارة.أنبوب أساسي من سبيكة Cr-Mo الصلب T9معذراع عالية التردد المطاطية المستمرة، مما يوفر كل من أداء المواد في درجة حرارة مرتفعة وزيادة مساحة نقل الحرارة على جانب الغاز.
فهي مناسبة بشكل خاصسخانات الحرارة، وسخانات إعادة التدفئة، وسخانات الكهرباء، وسخانات استرداد حرارة النفايات، وHRSG، وأنظمة استرداد الحرارة الصناعية المختارة.
بالنسبة لمصنع سوبر هيتر أو مقاول EPC ، فإن أهم معايير الشراء هي:مواصفات الأنابيب T9، معدل تشغيل الأنابيب وسمك الجدار، مادة الزعانف، ارتفاع الزعانف، سمك الزعانف، مسافة الزعانف، جودة تثبيت الزعانف، درجة حرارة التصميم، ضغط التصميمومتطلبات التفتيش المعمول بها.
