| منتج: | أنبوب زعنفة مسننة | مادة: | ASTM A335 P9 |
|---|---|---|---|

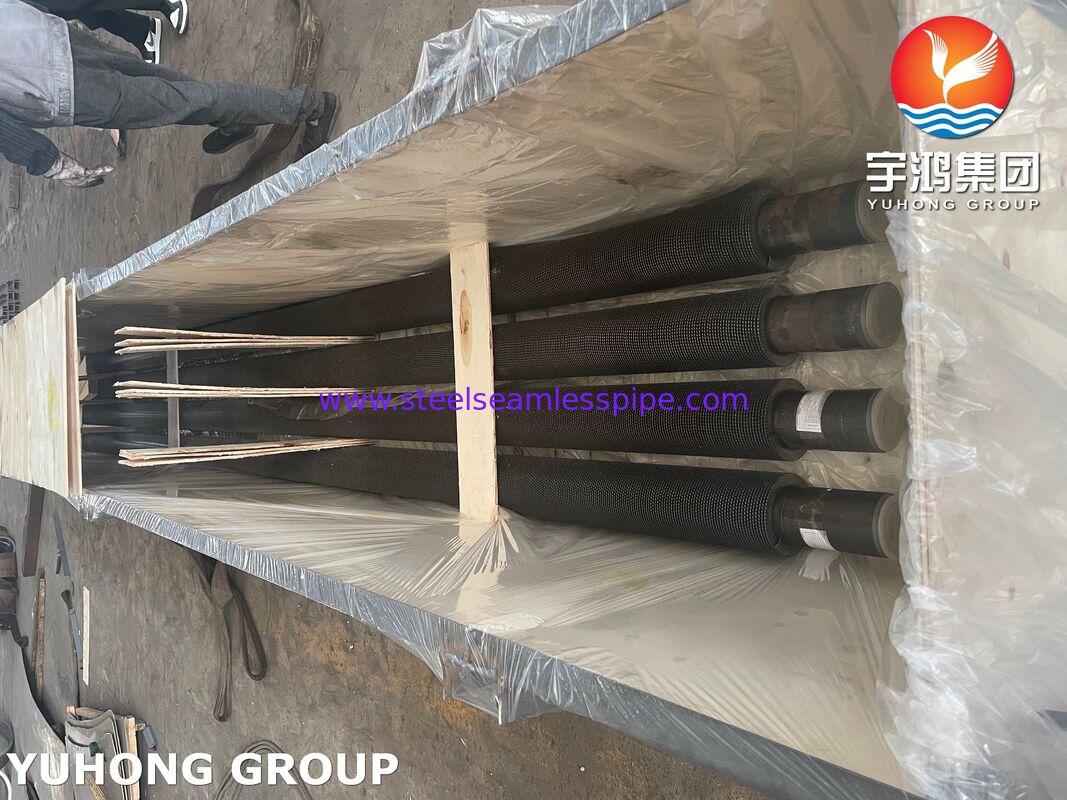

| طلب: | أنظمة استعادة الحرارة المهدرة | طَرد: | حافظة خشبية بإطار حديدي |
| إبراز: | ASTM A335 P9 الأنابيب ذات الزعانف المسننة,أنابيب ذات زعانف مسننة لاستعادة الحرارة المهدرة,أنابيب استعادة الحرارة المهدرة من سبيكة P9 |
||

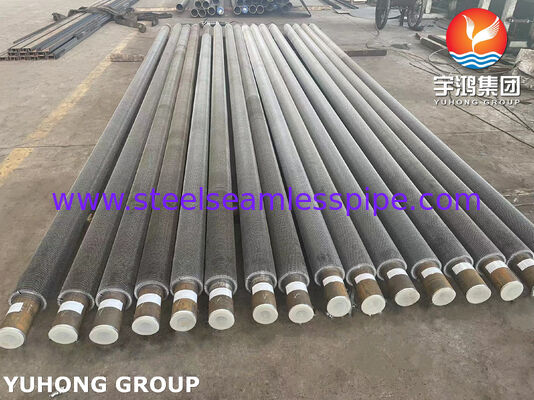

الأنابيب ذات الأجنحة الملسومة ASTM A335 P9هي أنابيب نقل الحرارة عالية الحرارة مصممة لمتطلباتأنظمة استرداد حرارة النفايات، والغازات الاقتصادية، و HRSG، وأجهزة التدفئة المشتعلة، ومعدات استعادة الحرارة الصناعية.يستخدم الأنبوب الصلب المقاوم للآليات ASTM A335 P9 ، وهو مادة الكروم - الموليبدينوم التي تم تطويرها للخدمة في درجات حرارة مرتفعة ،في حين أن هندسة الزعانف الملسومة تزيد بشكل كبير من سطح نقل الحرارة الخارجي.
في تطبيقات استرداد حرارة النفايات ، تمر غازات العادم الساخنة أو غازات الدخان عبر سطح الأنابيب المزدوجة بينما يتدفق الماء أو البخار أو السائل الحراري أو وسيط عملية آخر عبر الأنابيب.مساحة الزعانف المتزايدة تسمح باسترداد المزيد من الحرارة داخل حزمة مقايضة حرارة صغيرة نسبيا.
التصميم المسمار يحتوي على انقطاعات متباعدة بشكل منتظم في شريط الزعانفهذه الفتحات يمكن أن تعزز الاضطرابات الجانب الغاز وتحسين الاتصال بين الغاز الساخن وسطح الزعانفهذا يجعل الأنابيب ذات الأجنحة الملسومة مناسبة بشكل خاص حيثأداء عالي لنقل الحرارة ، ومعدات مضغوطة ، ومقاومة لخدمة درجات الحرارة المرتفعةمطلوبة.
ASTM A335 P9 هو فولاذ سبيكة الكروم والموليبدينوم يحتوي على حوالي9٪ من الكروم و 1٪ من الموليبدينوميقدم هذا السبائك مزيجاً من قوة درجة الحرارة المرتفعة، ومقاومة الأكسدة، والمتانة التي هي مفيدة في معدات استرداد الحرارة عالية درجة الحرارة.
توفر بنية الزعانف الملسومة العديد من المزايا العملية:
أنابيب الأجنحة الملسومة ASTM A335 P9 تعتبر عادةً:
تستخدم لاسترداد الطاقة الحرارية من غازات العادم الساخنة الناتجة عن توربينات الغاز والمواقد الصناعية ومعدات العمليات والمحركات وغيرها من أنظمة درجة الحرارة العالية.
يمكن استخدام الأنابيب ذات الأجنحة المتسلسلة في أقسام الاقتصاد لنقل الحرارة من غازات الدخان إلى مياه تغذية المرجل ، مما يقلل من كمية الوقود اللازمة لإنتاج البخار.
في مولدات بخار استرداد الحرارة ، تستخدم الأنابيب ذات الأجنحة في مقاطع نقل الحرارة المعرضة للغاز العادم للتوربينات.P9 ذات صلة خاصة عندما تكون هناك حاجة إلى بناء من سبيكة الفولاذ عالية درجة الحرارة.
يمكن استرداد حرارة النفايات من غازات الاحتراق من خلال أقسام نقل الحرارة من الأنابيب المزدوجة ، مما يحسن الكفاءة الحرارية العامة.
المصافي ومصانع البتروكيماويات تنتج كميات كبيرة من غازات العملية عالية الحرارة والاحتراق.يمكن دمج الأنابيب ذات الزعانف الملسومة في معدات استرداد الحرارة لاسترداد هذه الطاقة المهدرة.
يمكن تطبيقها أيضًا على مبادلات الحرارة المخصصة من الغاز إلى السائل أو الغاز إلى البخار حيث يكون معامل نقل الحرارة من جانب الغاز منخفضًا نسبيًا وتتطلب مساحة سطح إضافية.
الأنبوب ذو الزعانف المخططة يتكون عادة من:
أنبوب أساسي ASTM A335 P9 + شريط ذو زعانف مسموم أو متصل ميكانيكياً
يحمل الأنبوب الأساسي السائل الداخلي ، بينما توفر الزعانف الخارجية سطحًا إضافيًا لنقل الحرارة.
تشمل معايير التصميم النموذجية:
| المعلم | النطاق المشترك / الخيار |
|---|---|
| مادة الأنبوب الأساسي | أيه إس تي إم إيه 335 بي 9 |
| جرعة زائدة من الأنابيب | حوالي 25.4 ∼ 63.5 ملم |
| سمك جدار الأنابيب | حوالي 2.5 ∼ 8.0 ملم |

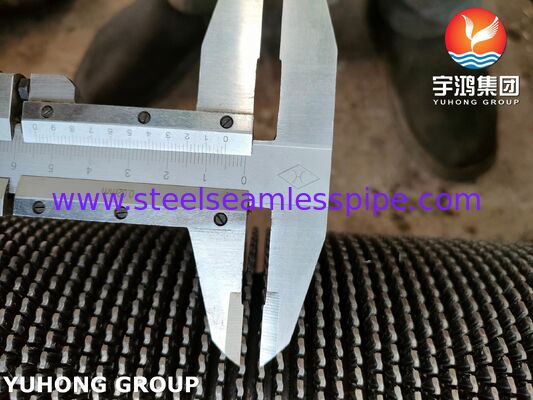

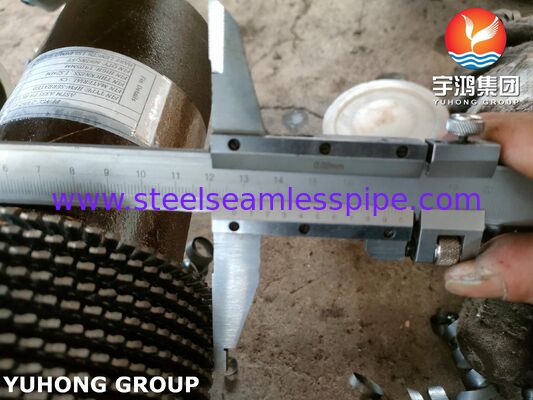

| ارتفاع الزعانف | حوالي 10 ∼ 25 ملم |
| سمك الزعانف | حوالي 0.8~2.5 ملم |
| كثافة الزعانف | حوالي 2 ′′6 زعانف/بوصة |
| طول الأنابيب | عادة 3 ′′12 م |
| نوع الزعانف | مقطوعة / مقسمة |
| مرفق الزعانف | صناعات الحماية عالية التردد أو غيرها من الإنشاءات المحددة |
| السطح | العارية أو المفروضة أو المطلية أو المحددة |
هذه الأبعاد هيالمجموعات الهندسية النموذجية بدلاً من متطلبات ASTM A335 للأبعاديجب اختيار قطر الأنبوب النهائي، وسمك الجدار، وارتفاع الزعانف، وسمك الزعانف، وكثافة الزعانف، وطول وفقا لحساب نقل الحرارة، وتصميم الضغط، ودرجة الحرارة، وسرعة الغاز,خصائص التلوث ، ورسومات المعدات الخاصة بالعميل.
ASTM A335 P9 هو فولاذ سبيكة فيرريتيكية على أساس تركيب الكروم الموليبدينوم. تتضمن المتطلبات الكيميائية النموذجية:
| العنصر | متطلبات ASTM A335 P9 النموذجية، % |
| الكربون (ج) | 0.15 على الأكثر |
| المانغنيز (Mn) | 0.30 ٠60 |
| الفوسفور (P) | 0.025 على الأكثر |
| كبريت (S) | 0.025 على الأكثر |
|
السيليكون ((S)
|
0.5ماكس |
| الكروم (Cr) | 1.9 ¢2.6 |
| الموليبدينوم (مو) | 0.87-113 |
يجب دائما التحقق من التكوين الكيميائي الدقيقالطبعة الحالية المطبقة من ASTM A335/A335M ومواصفات المواد الخاصة بالمشتري.
تتضمن المتطلبات الميكانيكية النموذجية لـ ASTM A335 P9:
| الممتلكات | متطلبات ASTM A335 P9 |
| قوة السحب | 415 مبا دقيقة |
| قوة العائد | 205 مبا دقيقة |
| الطول | 30٪ على طول* |
| صلابة | وفقًا لمتطلبات ASTM A335 المعمول بها |
*المتطلبات المطبقة للطول يمكن أن تختلف مع توجه العينة وأبعاد الأنبوب. يجب التحقق من الميزة النهائية المشتركة مع المواصفات والطلبات المطبقة.
مزيج من الكروم والموليبدينوم يساهم في أدائه في ظروف درجات الحرارة المرتفعةمما يجعلها خيارًا عمليًا للمواد المختارة لاستعادة الحرارة عالية درجة الحرارة.
يمكن التحكم في عملية التصنيع وفقًا لمتطلبات العميل التقنية:
يمكن أن تشمل مراقبة الجودة لأنابيب ASTM A335 P9 ذات الأجنحة الملسومة عمليات التفتيش والاختبارات التالية:
بالنسبة لمعدات استرداد حرارة النفايات الحيوية، متطلبات التفتيش الإضافية مثل:اختبار بالموجات فوق الصوتية، اختبار بالأشعة السينية، تحديد المواد الإيجابية، أو فحص الطرف الثالثيمكن ترتيبها عندما تطلب مواصفات المشروع.
السبب الرئيسي لاستخدام الزعانف الملسومة هو زيادة مساحة نقل الحرارة المعرضة لتدفق الغاز.
أنبوب سلس له مساحة سطح خارجية صغيرة نسبياً. يزيد إضافة الزعانف المساحة المتاحة بشكل كبير دون الحاجة إلى زيادة متناسبة في حجم المعدات.التكوين المسمار يخلق أيضا انقطاعات في سطح الزعانف، والتي يمكن أن تزعج الطبقة الحدودية للغاز وتشجع على الخلط.
يمكن أن يكون هذا مفيدًا بشكل خاص في استرداد حرارة النفايات لأن نقل الحرارة من جانب الغاز هو غالبًا ما يكون قيودًا رئيسية في مبادلات الحرارة من الغاز إلى السائل والغاز إلى البخار.
الأداء الفعلي يعتمد على:
ولذلك، يجب اختيار هندسة الزعانف على أساس تصميم حراري وميكانيكي كامل بدلا من أبعاد الزعانف وحدها.
الأنابيب ذات الأجنحة الملسومة ASTM A335 P9يمكن أن تقدم مزيجًا فعالًا من قوة المواد وارتفاع سطح نقل الحرارة لتطبيقات درجات الحرارة العالية.
الفوائد الرئيسية تشمل:
سطح نقل الحرارة العالي:يزيد الزعانف الملسومة بشكل كبير من السطح الخارجي المتاح لنقل الحرارة من جانب الغاز.
القدرة على الحرارة العالية:فولاذ سبيكة الكروم الموليبدينوم P9 مخصص لخدمة درجات الحرارة المرتفعة.
تحسين دقة المعدات:يمكن تركيب سطح نقل حرارة أكثر داخل غلاف معدات معينة.
مناسبة للبيئات الصناعية الصعبة:يقدم تركيب السبائك مقاومة مفيدة للاكسدة في درجات الحرارة العالية مقارنة بفولاذ الكربون العادي.
الهندسة المرنةيمكن تخصيص أبعاد الأنبوب والهندسة الزعنفة لتلبية متطلبات تحويل الحرارة والضغط المحددة.
المستخدمين النهائيين المحتملين ومصنعي المعدات يشملون:
كل دفعة إنتاج يمكن أن يتم توفيرها مع وثائق الجودة المناسبة، بما في ذلكشهادات اختبار المواد (MTC) ، والتحليل الكيميائي، ونتائج الاختبارات الميكانيكية، وسجلات فحص الأبعاد، وسجلات الهيدروستاتيكية/NDT عند الاقتضاء، وشهادات الفحصوفقًا لمواصفات الشراء المتفق عليها.
بالنسبة لمشاريع التصدير والهندسة، يمكن أيضًا تنسيق التفتيش مع وكالات خارجية مستقلة عند الضرورة.
عندما يطلب العملاء عرضاً لأنابيب ASTM A335 P9 ذات الأجنحة الملسومة، يجب أن يقدموا:
يمكننا تصنيع الأنابيب الملسومةمتطلبات ASTM/ASME، رسومات العملاء، حسابات نقل الحرارة والمواصفات الخاصة بالمشروع.
الأنابيب ذات الأجنحة الملسومة ASTM A335 P9هي حلول متخصصة لنقل الحرارة لاسترداد حرارة النفايات عالية درجة الحرارة.أنبوب 9Cr-1Mo من سبيكة الصلب والسطح الخارجي المضخميجعلها مناسبة بشكل خاص للاقتصاديين ، HRSGs ، واسترداد الحرارة من السخانات ، والأفران الصناعية ، وغيرها من معدات نقل الحرارة عالية درجة الحرارة من جانب الغاز.
بالنسبة للمشاريع التي تكون فيها الكفاءة الحرارية، وأداء المواد في درجات الحرارة المرتفعة، والبناء المدمج، وربط الزعانف الموثوق بها مهمة،يمكن أن توفر الأنابيب ذات الأجنحة الملسومة P9 أساسًا متينًا لأنظمة استرداد حرارة النفايات المهندسية.
