| مكان المنشأ: | الصين ، كوريا |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | TEMA Class R / ASME Section VIII Division 1 |

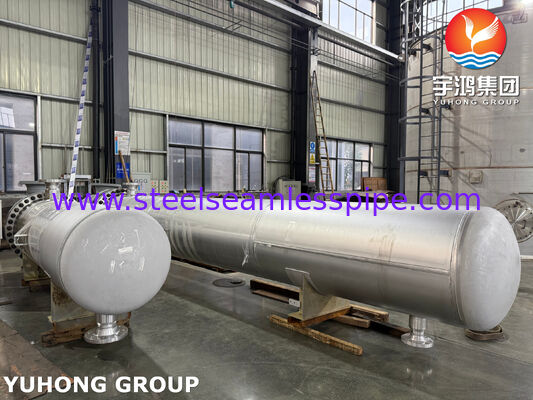

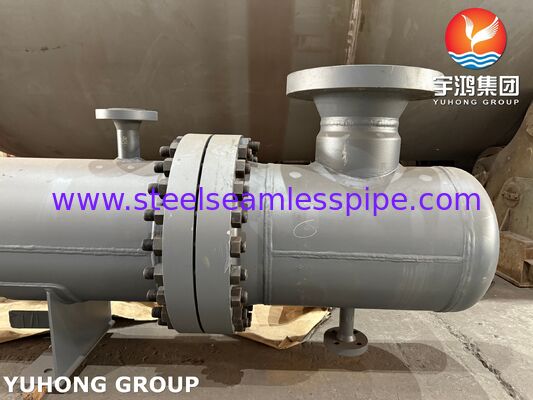

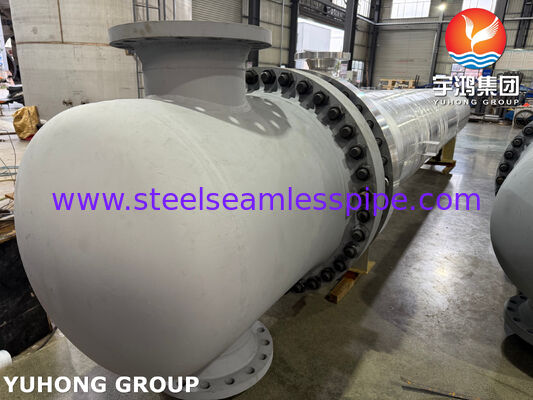

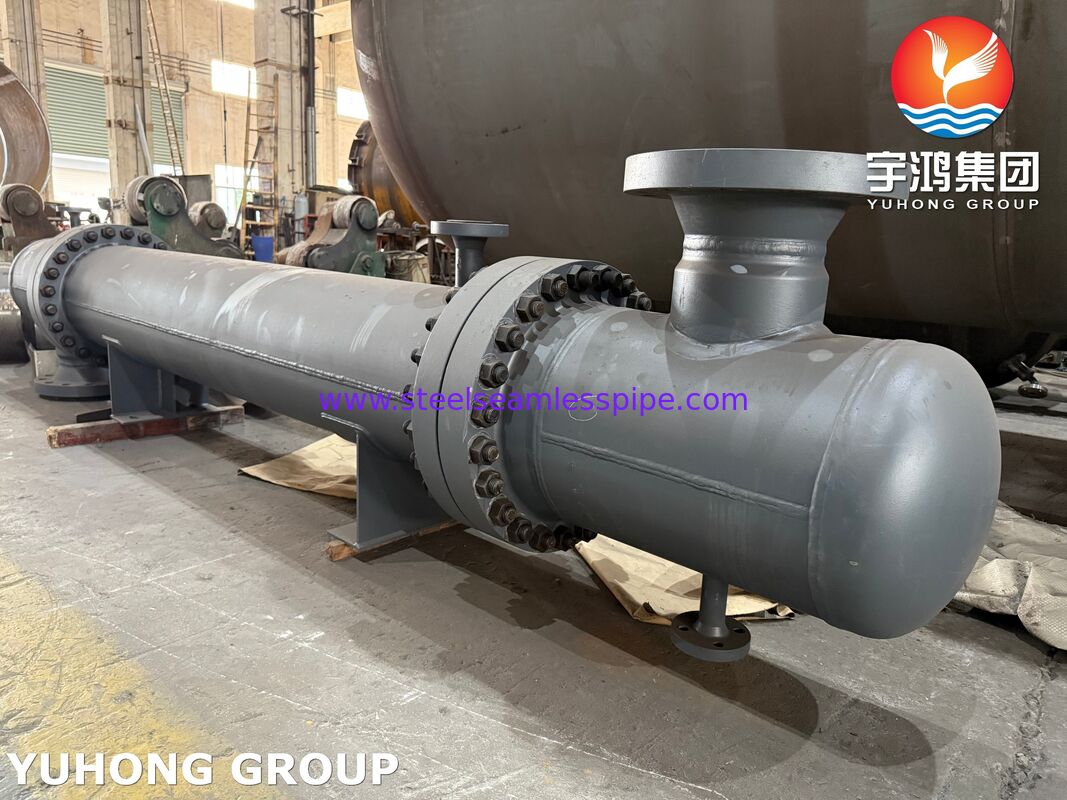

| رقم الموديل: | TEMA نوع BEM غلاف عمودي وأنبوب مبادل حراري |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 50,000 - USD 1,000,000 PER SET |
| تفاصيل التغليف: | الصناديق الخشبية القياسية أو التغليف المخصص بناءً على متطلبات العملاء. |
| وقت التسليم: | 60-90 يوما |
| شروط الدفع: | T/T، D/P، D/A، L/C، ويسترن يونيون |
| القدرة على العرض: | 500 مجموعة / شهر |
| أنابيب التبادل الحراري: | ASME SA213 / SA249 TP316 الفولاذ المقاوم للصدأ (17 كروم، 12 ني) | شل برميل: | ASME SA516 Gr 70 / فولاذ كربوني |
|---|---|---|---|
| أبعاد القشرة: | المعرف: 550.00 ملم | القطر الخارجي: 570.00 ملم | السُمك: 10 ملم | مواصفات الأنبوب: | 368 عدد | القطر الخارجي: 19.000 ملم | السماكة: 2.000 ملم | الطول : 3.000 م | 30 درجة تخطيط الثلاثي |
| ممر الأنبوب / قطع الحاجز: | 4 ممرات أنبوبية | حواجز أحادية المقطع بنسبة قطع 30% (مسافة 350.00 مم) | معدات التطبيق: | مياه التبريد النظيفة والزيت |
| إبراز: | مقايض الحرارة من الصلب المقاوم للصدأ ASME SA240 316,حزمة أنبوب مبادل حراري ذو أنابيب وغلاف,محول الحرارة من الفولاذ المقاوم للصدأ TEMA BEM |
||
| مكون | مواصفات المواد / معيار التصنيع | المعلمات الرئيسية |
|---|---|---|
| أنابيب التبادل الحراري | الفولاذ المقاوم للصدأ ASME SA213 / SA249 TP316 (17 كروم، 12 نيكل) | 368 قطعة، قطر خارجي 19.000 مم، سمك 2.000 مم، طول 3.000 متر |
| جسم الغلاف | فولاذ كربوني ASME SA516 Gr 70 | قطر داخلي 550.00 مم، قطر خارجي 570.00 مم، سمك 10 مم، سماحية تآكل 1.000 مم |
| لوحة الأنابيب | فولاذ كربوني ASME SA516 Gr 70 / واجهة من الفولاذ المقاوم للصدأ SA240 316 | ألواح أنابيب ثابتة، وصلات أنابيب إلى ألواح أنابيب موسعة غير مشقوقة |
| وصلة تمدد / جهاز تدفق | وصلة تمدد مدخل من نوع Rho-V2 | قيمة مدخل Rho-V2 المحسوبة: 775.41 متر مربع |
| الحواجز وقضبان الربط | حواجز من الفولاذ الكربوني مع قضبان ربط من الفولاذ المقاوم للصدأ | مقطع أحادي، قطع بقطر 30%، مسافة بين المراكز 350.00 مم، 6 قضبان ربط، 3 قضبان ختم ممر تدفق |
| حشوات | حشوات معدنية ملتفة حلزونيًا (SS316 مع حشو جرافيت/PTFE) | مطبقة على أسطح الختم لجانب الغلاف وجانب الأنابيب وفقًا لمتطلبات TEMA Class R |
| فوهات | شفاه من الفولاذ الكربوني / ASME B16.5 | مدخل/مخرج الغلاف: قطر خارجي 86.35 مم (قطر داخلي اسمي 80.00 مم)؛ مدخل/مخرج الأنبوب: قطر خارجي 104.76 مم (قطر داخلي اسمي 100.00 مم) |
