ASTM EN أجزاء مقايض الحرارة أوراق الأنابيب غلاف رأس القطن

ورقة الأنابيب هي جزء من المبادل الحراري الذي يستخدم لدعم والحفاظ على الأنابيب في مكانها. عادة ما تكون مصنوعة من مادة معدنية ، مثل الفولاذ الكربوني أو الفولاذ المقاوم للصدأ ،وهي مصممة لتوفير اتصال آمن وقابل للانسكاب بين الأنابيب وغلاف المبادل الحراري.

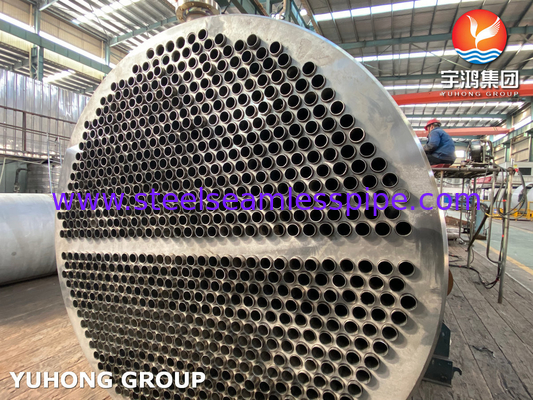

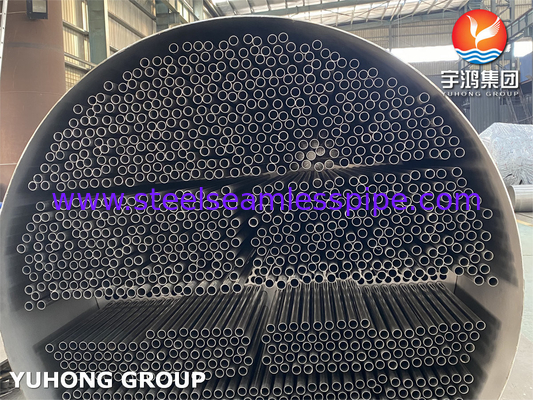

عادة ما تكون ورقة الأنابيب صفيحة سميكة ومسطحة مع ثقوب أو ثقوب فيها لاستيعاب الأنابيب.حجم وتوزيع الثقوب سوف تعتمد على التصميم المحدد ومتطلبات المبادل الحرارييتم إدخال الأنابيب في الثقوب ثم توسيعها أو لحامها لخلق ختم ضيق.

بالإضافة إلى دعم الأنابيب ، تعمل ورقة الأنابيب أيضًا لفصل السائل الذي يتدفق من خلال الأنابيب من السائل الذي يتدفق في غلاف المبادل الحراري.هذا يساعد على منع أي خلط أو تلوث السوائل.

ورقة الأنبوب هي مكون حيوي لمبادل الحرارة ويجب تصميمها وتصنيعها بعناية لضمان الأداء والموثوقية المناسبين.يجب أن تكون قادرة على تحمل درجات الحرارة العالية والضغوط التي غالبا ما تواجه في تطبيقات مبادل الحرارةيضطلع اختيار المواد وتصميم الثقوب وعمليات التصنيع جميعها بدور في ضمان استيفاء ورقة الأنبوب لهذه المتطلبات.

ورقة الأنابيب هي جزء أساسي من المبادل الحراري ، وتوفر وظائف الدعم والختم وفصل السوائل.هو عامل رئيسي في تحديد كفاءة وفعالية عملية نقل الحرارة في مبادل الحرارة.

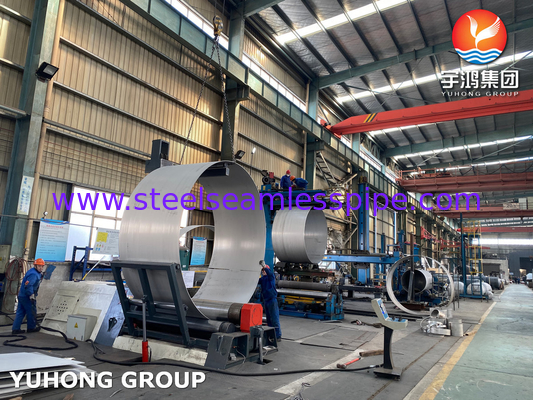

غلاف المبادل الحراري هو الغلاف الخارجي أو الحجرة للمبادل الحراري.وهي مصممة لاحتواء سائل نقل الحرارة وتوفير حاجز وقائي بين السوائل الساخنة والباردة يتم تبادلها. الغلاف عادة ما تكون مصنوعة من المعدن ومصممة لتحمل درجات الحرارة والضغط العالية. داخل الغلاف ، هناك أنابيب أو قنوات تتدفق من خلالها السوائل الساخنة والباردة ،تسمح بنقل الحرارة الفعال بين السوائلتصميم وبناء الغلاف أمران حاسمان للأداء الكلي وكفاءة المبادل الحراري.

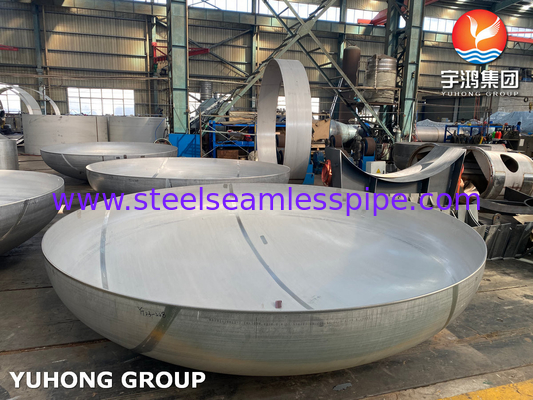

الرأس السفلي للمبادل الحراري هو المكون الذي يغلق الجزء السفلي من غلاف المبادل الحراري.عادة ما تكون لوحة مسطحة أو مقطعة يتم لحامها أو إيقافها على الجزء السفلي من الغلاف لاحتواء سوائل نقل الحرارة ومنع التسربالرأس السفلي هو جزء مهم من المبادل الحراري لأنه يساعد على الحفاظ على ضغط ودرجة حرارة السوائل داخل الغلاف.عادة ما تكون مصنوعة من مادة متوافقة مع سوائل نقل الحرارة المستخدمة في المبادليمكن أن يكون الرأس السفلي أيضا فتحات لربطات المدخل والخارج لسوائل نقل الحرارة.

تستخدم أوراق الأنابيب في تطبيقات مختلفة ، بما في ذلك:

1مبادلات الحرارة: أوراق الأنابيب هي جزء لا يتجزأ من المبادلات الحرارية، والتي تستخدم لنقل الحرارة بين سوائل.ورقة الأنبوب يحمل الأنابيب في مكانها ويوفر ختم بين اثنين من تدفقات السائل.

2الغلايات: تستخدم أوراق الأنابيب في الغلايات لدعم الأنابيب وتوفير ختم بين غازات الاحتراق والماء / البخار.

3المكثفات: تستخدم أوراق الأنابيب في المكثفات ، والتي تستخدم لتكثيف البخار إلى سوائل. تحتفظ أوراق الأنابيب في مكانها وتتيح نقل الحرارة بكفاءة.

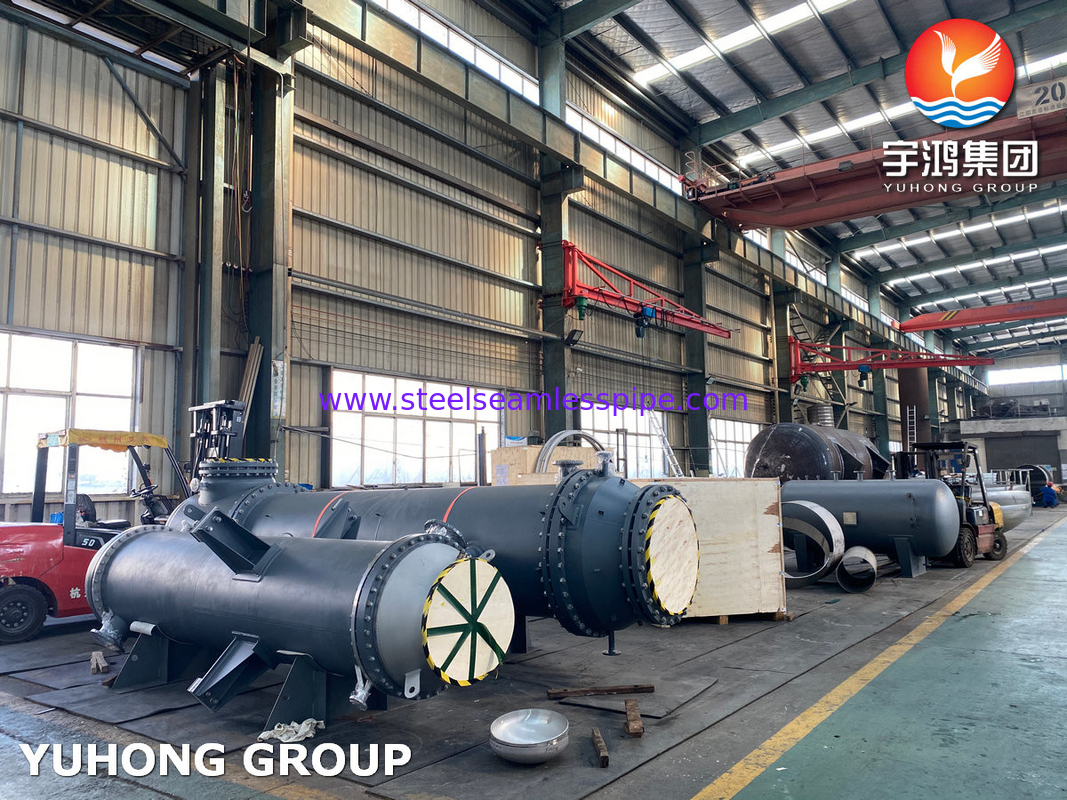

4محولات الحرارة القشرية والأنبوبية: تستخدم أوراق الأنابيب لدعم الأنابيب في محولات الحرارة القشرية والأنبوبية ، والتي تستخدم عادة في الصناعات مثل النفط والغاز والكيمياء ،وتوليد الطاقة.

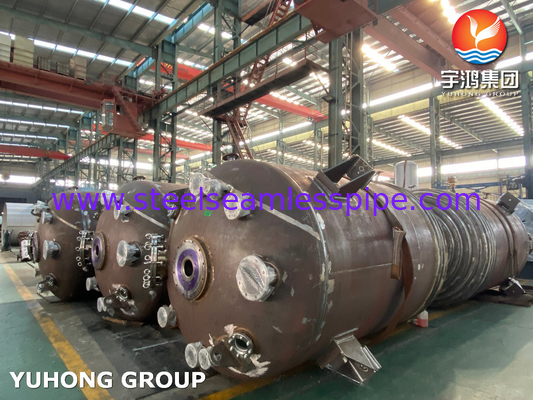

5أوعية الضغط: تستخدم أوراق الأنابيب في أوعية الضغط، وهي حاويات مصممة لاحتواء الغازات أو السوائل في ضغط يختلف اختلافًا كبيرًا عن ضغط البيئة.توفر ورقة الأنبوب الدعم الهيكلي ويساعد على الحفاظ على سلامة الوعاء.

6المفاعلات: تستخدم أوراق الأنابيب في المفاعلات، وهي أوعية تستخدم لتنفيذ تفاعلات كيميائية.ورقة الأنبوب يحمل الأنبوبات في مكانها ويوفر ختم بين المفاعلات والبيئة المحيطة.

7المبخرات: تستخدم أوراق الأنابيب في المبخرات ، والتي تستخدم لتبخير السائل وفصله عن المواد الصلبة المذابة أو الشوائب الأخرى.أوراق الأنابيب تدعم الأنابيب ويسمح لنقل الحرارة بكفاءة.
