| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Yuhong |
| إصدار الشهادات: | ASME Section VIII, TEMA , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| رقم الموديل: | AES، غطاء رأس عائم ومبادل حراري أنبوبي |
| الحد الأدنى لكمية: | 1 مجموعة. |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | البليت |
| وقت التسليم: | 45 - 150 يومًا |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 100 مجموعات شهريا |
| إبراز: | مبادل حراري معتمد من ASME VIII U-Stamp,316L محول الحرارة من الفولاذ المقاوم للصدأ,مبادل حراري أنبوبي ذو رأس عائم,316L stainless steel heat exchanger,floating head shell and tube exchanger |
||
|---|---|---|---|
مجموعة يوهونغ المحدودةنحن مصنع عالمي لمعدات نقل الحرارة المعتمدة وأوعية الضغط. نحن متخصصون في تصميم وتصنيع مجموعة شاملة من المنتجات وفقًا لمعايير ASME القسم الثامن ومعايير TEMA، بما في ذلك المبادلات الحرارية الأنبوبية الغلافية (رأس عائم، أنبوب U، أنابيب ثابتة)، أوعية الضغط، ومبردات الهواء. كما نوفر حزم أنابيب بديلة، أنابيب U، أنابيب مبادلات حرارية، أنابيب مزعانف، ومكونات (ألواح أنابيب، حواجز، رؤوس). المعدات معتمدة بختم ASME U ويتم توريدها للعملاء في جميع أنحاء العالم.

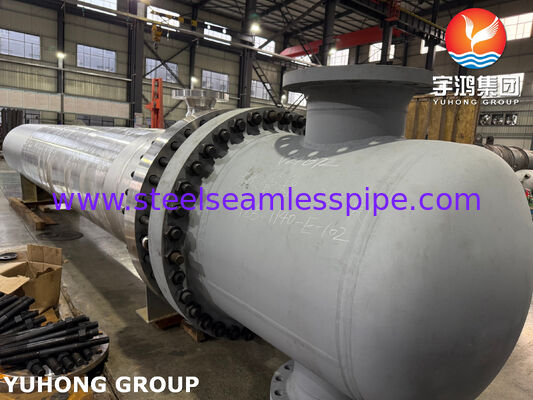

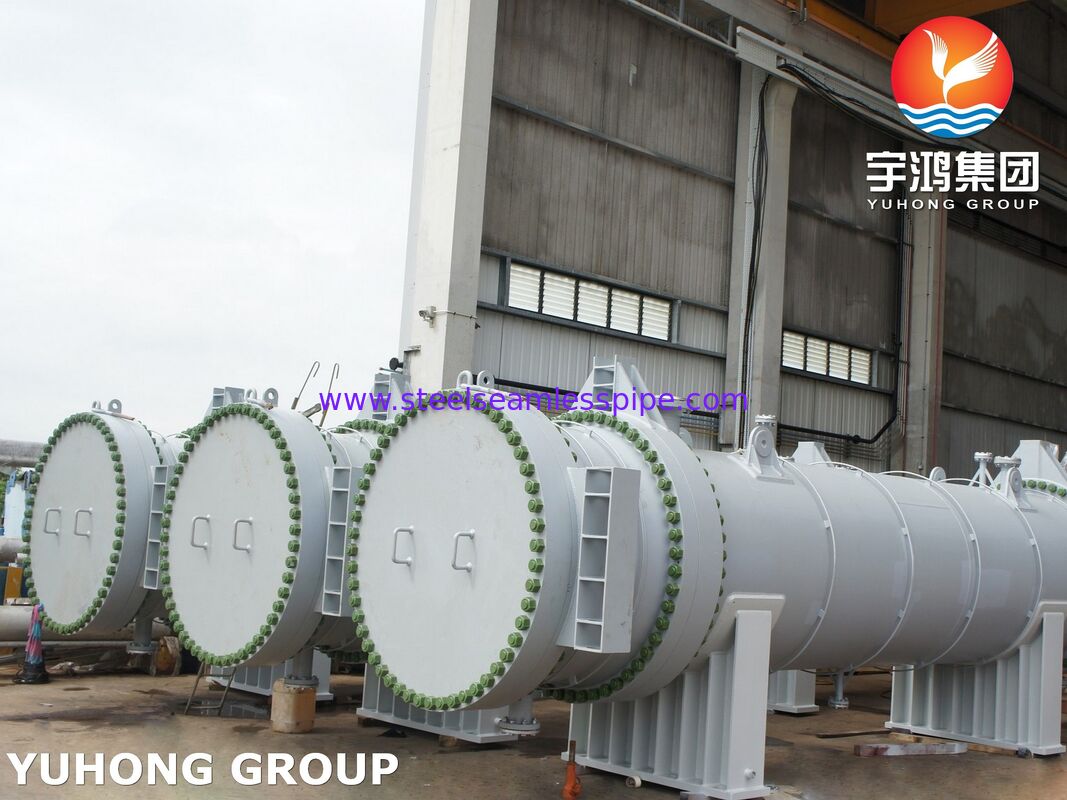

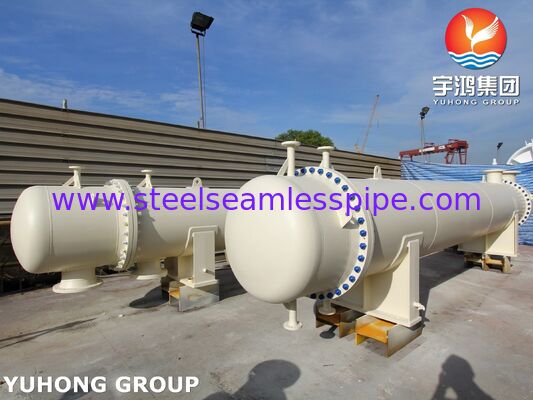

يُعد المبادل الحراري الأنبوبي الغلافي ذو الرأس العائم من نوع AES حلاً مثاليًا لظروف العمليات التي تتطلب موثوقية عالية في ظل التمدد الحراري الكبير، ودرجات الحرارة المرتفعة، والصيانة المتكررة. تم تصميم الوحدة وتصنيعها بالامتثال الصارم لقانون ASME للغلايات وأوعية الضغط القسم الثامن القسم 1 ومعايير TEMA (جمعية مصنعي المبادلات الأنبوبية). يضمن استخدام الفولاذ المقاوم للصدأ 316L (النظير الروسي 03Х17Н14М3) مقاومة ممتازة للتآكل وعمر خدمة طويل في البيئات العدوانية.
| معلمة | الوصف / القيمة |
|---|---|
| نوع المبادل الحراري | AES (حسب تسمية TEMA) - رأس أمامي ثابت وغطاء قابل للإزالة، غلاف أحادي المرور، رأس عائم مع جهاز دعم |
| رمز التصميم | ASME القسم الثامن، القسم 1 (معتمد بختم U) |
| معايير التصميم | TEMA الفئة R / C / B (حسب متطلبات العميل) |
| مادة الأنابيب | ASME SB213 TP316L (بدون لحام، فولاذ مقاوم للصدأ منخفض الكربون) |
| مادة ألواح الأنابيب | SA182 F316L / SA350 LF2 مع طبقة 316L (اختياري) |
| مادة الغلاف | SA516 Gr.70 (فولاذ كربوني) / SA240 316L (حسب المتطلبات) |
| قطر الغلاف | من 325 مم حتى 1800 مم (تصنيع مخصص) |
| طول الأنابيب | حتى 12000 مم |
| مساحة سطح نقل الحرارة | حتى 2000 متر مربع |
| ضغط التصميم | حتى 10 ميجا باسكال (خاص بالمشروع) |
| درجة حرارة التصميم | من -50 درجة مئوية إلى +450 درجة مئوية |
| نوع الاختبار | الوصف |
|---|---|
| اختبار الضغط الهيدروستاتيكي | يتم إجراؤه على جانب الغلاف وجانب الأنبوب عند ضغوط تتجاوز حدود التصميم وفقًا لـ ASME VIII Div.1 |
| الاختبار الهوائي | يُطبق في الحالات التي لا يكون فيها الاختبار الهيدروستاتيكي ممكنًا بسبب ظروف العملية |
| الاختبارات غير الإتلافية (NDT) | فحص اللحامات والمعدن الأساسي بالأشعة السينية (RT)، الموجات فوق الصوتية (UT)، اختراق الصبغة (PT)، وجسيمات المغناطيسية (MT) |
| اختبار التسرب | التحقق من وصلات الأنابيب بألواح الأنابيب (الموسعة والملحومة)، بما في ذلك اختبار تسرب الهيليوم عند الطلب |
| شهادة المواد | تتبع كامل مع توفير شهادات EN 10204 3.1 |
تعويض التمدد الحراري.يسمح الرأس العائم لحزمة الأنابيب بالتمدد والانكماش بحرية، بشكل مستقل عن الغلاف. هذا يلغي تمامًا الإجهاد الحراري، وهو أمر بالغ الأهمية لفروق درجات الحرارة التي تتجاوز 50 درجة مئوية بين السائلين.
سهولة الصيانة والتنظيف.يمكن إزالة حزمة الأنابيب بالكامل من الغلاف، مما يوفر الوصول إلى السطح الخارجي الكامل للأنابيب والتجويف الداخلي للغلاف للتنظيف الميكانيكي أو الفحص أو استبدال الأنابيب. موصى به للخدمات المعرضة للتلوث وتراكم الرواسب.
موثوقية عالية في الخدمة الشاقة.يتحمل التصميم انخفاضات الضغط وتقلبات درجات الحرارة الكبيرة، مما يجعله مناسبًا لحلقات العمليات الأكثر أهمية.
مقاومة التآكل لمادة 316L.يمنع المحتوى المنخفض من الكربون التحسس والتآكل بين الحبيبات بعد اللحام، بينما يضمن محتوى الموليبدينوم المقاومة للتآكل التنقيري والتآكل الشقوقي في البيئات المحتوية على الكلوريدات.
ألواح أنابيب مكسوة.للعمليات التي تختلف فيها العدوانية التآكلية للوسائط (على سبيل المثال، سائل أكال داخل الأنابيب، سائل محايد في الغلاف)، يتم استخدام ألواح أنابيب ثنائية المعدن - قاعدة من الفولاذ الكربوني (SA350 LF2) مع طبقة لحام أو طبقة مكسوة من 316L. هذا يضمن فعالية التكلفة دون المساس بالموثوقية.
تكوين الحواجز.الحواجز المرتبة بشكل قطاعي أو مزدوج القطاع تحسن سرعة التدفق المتقاطع في جانب الغلاف، مما يعزز كفاءة نقل الحرارة ويمنع الاهتزاز الناتج عن التدفق للأنابيب.
وصلات الأنابيب بألواح الأنابيب.يتم تنفيذ الوصلات باستخدام التوسيع، أو اللحام المحكم، أو مزيج من كليهما، اعتمادًا على ظروف التشغيل والإحكام المطلوب.
تكرير النفط (التسخين المسبق للخام، التكثيف، تبريد المنتجات)
صناعات البتروكيماويات والكيماويات (تبادل الحرارة في أنظمة المفاعلات، تكثيف البخار، استعادة الحرارة)
معالجة الغاز (تبريد وتسخين غازات العملية)
توليد الطاقة (مبردات زيت التشحيم، المكثفات، سخانات مياه التغذية)
صناعات الأغذية والأدوية (هيكل من الفولاذ المقاوم للصدأ 316L لمتطلبات النقاء العالي)
شهادة ختم ASME U.امتثال كامل لقانون ASME BPVC القسم الثامن القسم 1، معترف به عالميًا. تخضع كل وحدة لرقابة جودة صارمة من التصميم إلى الاختبار النهائي.
الامتثال لمعايير TEMA.التصميم والتصنيع وفقًا لمعايير TEMA الفئة R (خدمة التكرير الشاقة)، C (تجارية عامة)، و B (عمليات كيميائية).
هندسة مخصصة.تطوير مبادلات حرارية مصممة خصيصًا لمعلمات عملية العملاء المحددة - حساب حراري، تحليل هيدروليكي، تصميم ميكانيكي، واختيار المواد.
توريد دورة كاملة.تصنيع معدات نقل الحرارة، توريد قطع الغيار والمكونات، ودعم ما بعد البيع.
لوجستيات عالمية.خبرة تصدير إلى دول رابطة الدول المستقلة، أوروبا، الشرق الأوسط، وجنوب شرق آسيا. فهم المتطلبات الخاصة بالمشروع والامتثال التنظيمي المحلي.
في المبادلات ذات الرأس العائم، يمكن إزالة حزمة الأنابيب بالكامل لتنظيف وفحص كل من داخل وخارج الأنابيب. في تصميمات أنابيب U، يكون تنظيف السطح الداخلي للانحناءات صعبًا. تُفضل الرؤوس العائمة للخدمات التي يحتمل أن تكون بها مشاكل تلوث.
A - نوع الرأس الأمامي الثابت (قناة بغطاء قابل للإزالة)؛ E - نوع الغلاف (غلاف أحادي المرور)؛ S - نوع الرأس الخلفي (رأس عائم مع جهاز دعم). هذا هو أحد التكوينات الأكثر شيوعًا والأسهل صيانة.
يحتوي 316L على 2-3٪ موليبدينوم، مما يحسن بشكل كبير مقاومة التآكل التنقيري والتآكل الشقوقي، خاصة في البيئات التي تحتوي على الكلوريدات والمكونات العدوانية الأخرى.
