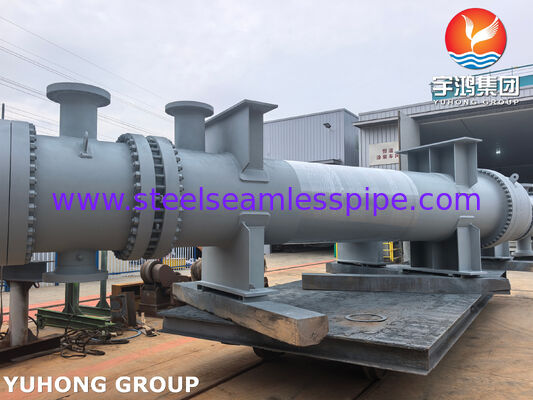

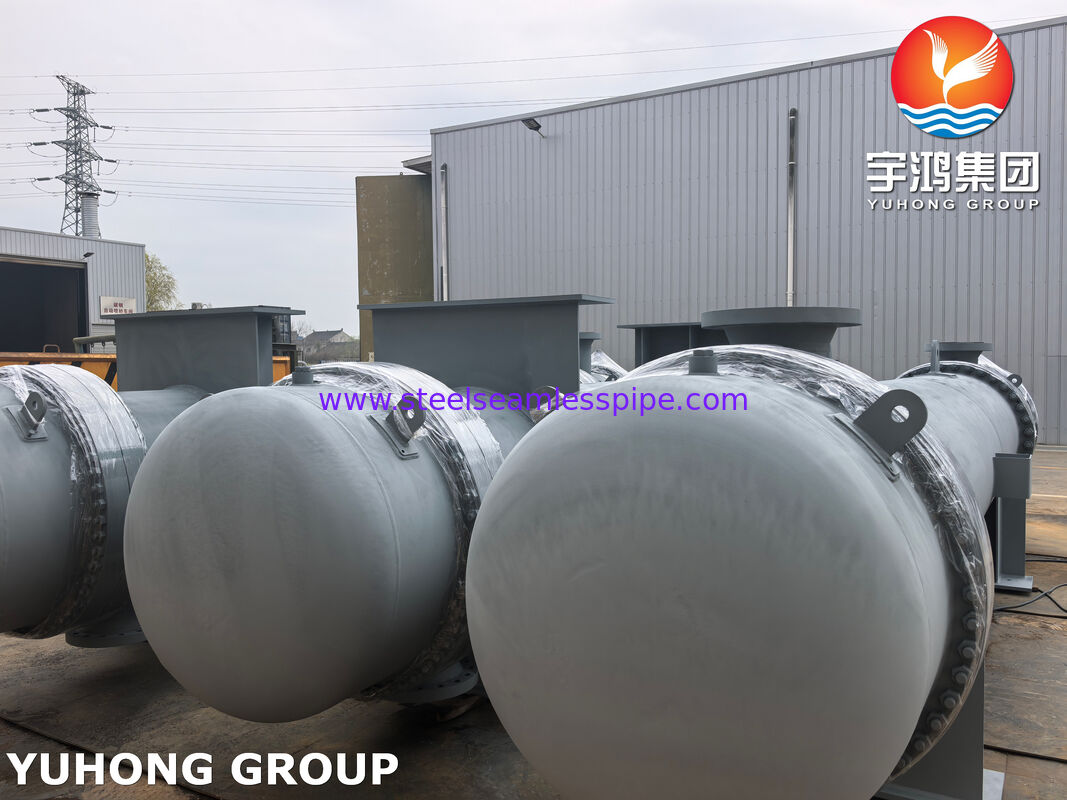

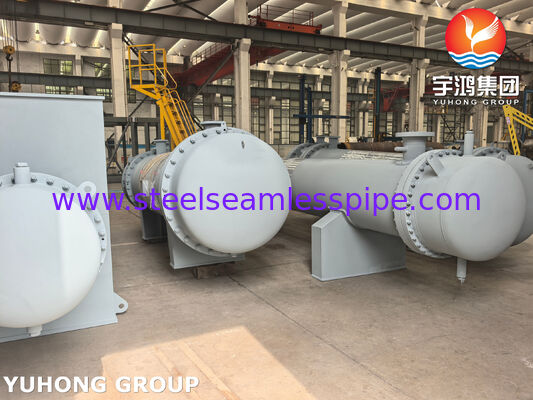

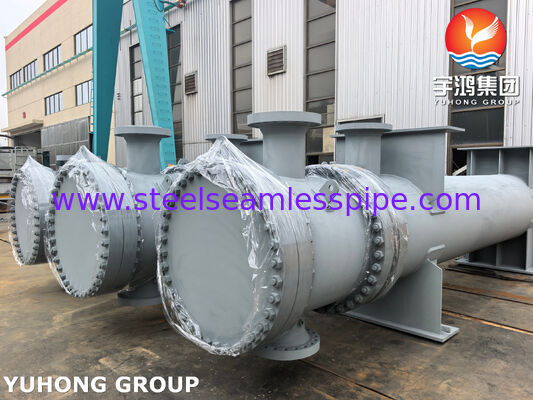

ASME U Stamp المبادل الحراري العائم للرأس مع تصميم TEMA Class R للتفاضل عالي الحرارة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUHONG
إصدار الشهادات:	ASME, U STAMP, TEMA
رقم الموديل:	مبادل حراري ذو رأس عائم، ومبادل حراري على شكل قذيفة وأنبوب

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	1 - 1000000 USD
تفاصيل التغليف:	البليت / حالة خشبية
وقت التسليم:	45 - 150 يومًا
شروط الدفع:	تي / تي، خطاب الاعتماد
القدرة على العرض:	100 مجموعات شهريا

اتصل

جميع المنتجات

أنابيب الفولاذ المقاوم للصدأ غير الملحومة (343)

أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (339)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (134)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (39)

أنبوب الإبرة (170)

أنبوب الزعنفة (736)

مبادلة الحرارة (35)

أنبوب مبادل حراري (474)

حزمة أنابيب المبادل الحراري (53)

ورقة أنابيب المبادل الحراري (128)

يربك المبادل الحراري (39)

مكيف الهواء (14)

ضغط الأوعية (4)

أنابيب ملحومة من الفولاذ المقاوم للصدأ (61)

أنبوب ملحوم من الفولاذ المقاوم للصدأ (134)

نيكل سبيكة أنبوب (276)

أنبوب سبائك النيكل (105)

أنبوب سبائك النحاس (258)

أنبوب سبائك الصلب (219)

أنبوب التيتانيوم (21)

أنبوب صلب صلب (173)

أنبوب المرجل (155)

تركيب الصلب (874)

شفة الصلب (673)

آحرون (409)

أجزاء الغطاء (9)

مفصلة وصف المنتج

منطقة التبادل الحراري:

5 متر مربع إلى 3000 متر مربع

ضغط التصميم:

0.1 - 30 ميجا باسكال

قطر الأنبوب:

Φ19×2 مم إلى Φ25×2.5 مم

درجة حرارة التصميم:

-100 درجة مئوية إلى 550 درجة مئوية

إبراز:

محول الحرارة ASME U Stamp

مبادل حراري الرأس العائم

مبادلة الحرارة من فئة TEMA R

ASME U Stamp مبادل حراري ذو رأس عائم مع تصميم TEMA Class R للفرق في درجات الحرارة العالية

تصميم الغلاف والأنبوب من فئة TEMA Class R للخدمات التفاضلية والقاذورات ذات درجات الحرارة العالية

نظرة عامة على المنتج

تقوم شركة Yuhong Group Co., Ltd. بتصميم وتصنيع المبادلات الحرارية ذات الغلاف والأنبوب المعتمدة من ASME وأوعية الضغط والمبادلات الحرارية المبردة بالهواء لقطاعات النفط والغاز والبتروكيماويات والتكرير وتوليد الطاقة العالمية.

إن المبادل الحراري ذو الرأس العائم ASME U Stamp عبارة عن وحدة غلاف وأنبوب من فئة TEMA Class R تم اختيارها خصيصًا للفوارق الحرارية الشديدة والتلوث على جانب الصدفة. لا يتم لحام صفيحة الأنابيب العائمة بالقشرة، مما يمكّن حزمة الأنبوب من التمدد والتقلص بشكل مستقل - مما يؤدي إلى القضاء على إجهاد التمدد الحراري التفاضلي عندما يتجاوز فرق درجة الحرارة (ΔT) بين سوائل جانب الصدفة وجانب الأنبوب 60 درجة مئوية.

يسمح تصميم الحزمة القابلة للإزالة بالاستخراج الكامل للسحب للتنظيف الميكانيكي وفحص الأنبوب والتوصيل دون إزعاج الأنابيب الجانبية، مما يقلل بشكل كبير من وقت المعالجة.

المكونات الرئيسية - معايير ومواصفات المواد

عنصر	معيار المواد / الصف النموذجي	الدور الوظيفي
أنابيب المبادل الحراري (سلس)	ASME SA-213 TP316L	الفولاذ المقاوم للصدأ منخفض الكربون؛ مقاومة فائقة لتأليب الكلوريد والتآكل العام
ورقة أنابيب ثابتة	ASME SA-182 F316L (مزورة)	اتصال ثابت بالصدفة؛ مداخل/منافذ أنبوب المنازل
عائمة Tubesheet	ASME SA-266 Gr.2 (تزوير الفولاذ الكربوني)	غير ملحومة بالقشرة؛ يسمح بالحركة الحرارية المحورية
شل وغطاء شل	ASME SA-516 Gr.70 (لوح من الصلب الكربوني)	حدود الضغط الأولية. سمك مصمم وفقًا لـ ASME UG-27
غلاف القناة والقناة	ASME SA-516 Gr.70 أو ASME SA-240 316L (لوحة)	احتواء السوائل على جانب الأنبوب؛ يوفر الوصول إلى نهايات الأنبوب
يحير	ASME SA-516 Gr.70 أو ASME SA-240 316L	أنابيب داعمة وتدفق متقاطع مباشر لتعزيز نقل الحرارة
مجموعة الرأس العائمة	الغطاء، والحشية، والمسامير - وفقًا للقسم الثامن من ASME	يتيح استخراج الحزمة ويستوعب التوسع التفاضلي

يمكن تحديد تكسية صفائح الأنابيب باستخدام ASME SA-266 Gr.2 + 304 أو + 316L أو + 2205 أو + 8825 لخدمات التآكل/التآكل الشديدة. تتراوح أقطار الأنابيب من Φ19×2 مم إلى Φ25×2.5 مم (تتوفر مقاييس مخصصة)، ويتم تصميم مناطق نقل الحرارة من 5 متر مربع إلى 3000 متر مربع اعتمادًا على التحمل الحراري وانخفاض الضغط المسموح به.

متطلبات الاختبار والتفتيش (ASME القسم الثامن القسم 1)

نوع الاختبار	مرجع الكود	معيار القبول
اختبار الهيدروستاتيكي	UG-99 - 1.3 × MAWP، ثبات لمدة 30 دقيقة على الأقل	لا يوجد تسرب واضح أو تسوس الضغط؛ تم اختباره بشكل منفصل على جوانب الغلاف والأنبوب
الفحص الشعاعي (RT)	ASME القسم الخامس، المادة 2	RT كامل أو موضعي لكل UW-11؛ لا توجد مؤشرات حجمية غير مقبولة
الفحص بالموجات فوق الصوتية (UT)	ASME القسم الخامس، المادة 5	الفحص الرقائقي للألواح والمطروقات؛ التحقق من سمك
صبغ مخترق / جسيم مغناطيسي (PT/MT)	ASME القسم الخامس، المادتان 6 و7	كشف العيوب السطحية على جميع اللحامات التي تحافظ على الضغط والأسطح المصنعة
اختبار هوائي	اختياري (عندما لا يكون الاختبار المائي ممكنًا)	لكل حالة رمز ASME أو مواصفات المستخدم
فحص الأبعاد النهائي	حسب رسومات التصنيع المعتمدة	تم التحقق من جميع الأبعاد الحرجة (درجة الأنبوب، والتباعد بين الحاجز، واتجاه الفوهة).

يتم توثيق جميع عمليات الفحص في تقرير بيانات الشركة المصنعة (MDR) ويشهدها المفتش المعتمد من ASME قبل تطبيق U Stamp.

سيناريوهات التطبيق

يتم استخدام مبادلات الرأس العائمة عندما تكون تصميمات الأنابيب الثابتة أو الأنابيب على شكل حرف U غير كافية:

النفط والغاز:قطارات التسخين المسبق للخام، وتجفيف الغاز، والنفقات العامة لوحدة تقطير الخام في المصفاة
البتروكيماويات:تبريد النفايات السائلة للمفاعل، وتجديد المذيبات، ومبردات التبريد بالإيثيلين
توليد الطاقة:المكثفات السطحية للبخار، وسخانات مياه التغذية، ومبردات زيت التشحيم التوربيني
الصناعة الثقيلة:تبريد غاز الفرن العالي، المبردات الداخلية للضاغط، تبريد الزيت الهيدروليكي
خدمات التلوث الشديد:السوائل ذات التقشر العالي أو التكويك أو البلمرة التي تتطلب تنظيفًا ميكانيكيًا منتظمًا

المزايا التقنية والتخصيص

التمدد الحراري الخالي من الإجهاد- الصفيحة الأنبوبية العائمة غير مقيدة، مما يسمح للحزمة بالانزلاق محوريًا. يؤدي ذلك إلى التخلص من شقوق التعب الحراري الشائعة في التصميمات الثابتة عندما تتجاوز ΔT 60 درجة مئوية - وهي معلمة تم التحقق من صحتها بواسطة FEA وفقًا للقسم ASME القسم الثامن، الملحق 4.

قابلية الصيانة الكاملة- بعد إزالة الغطاء الخلفي والرأس العائم، يمكن سحب الحزمة بأكملها للخارج. يمكن الوصول إلى أسطح الأنبوب الخارجية والجزء الداخلي من الغلاف بشكل كامل لنفث الماء عالي الضغط أو تنظيف الأسنان بالفرشاة، وهو أمر مستحيل مع حزم الأنابيب U (بسبب قيود نصف قطر الانحناء).

مقاومة التآكل- توفر أنابيب SA‑213 TP316L مقاومة مثبتة للكلوريدات (حتى 2000 جزء في المليون) ونطاق واسع من الأس الهيدروجيني، مع محتوى منخفض من الكربون (<0.035%) مما يمنع التآكل الحبيبي بعد اللحام.

معلمات قابلة للتخصيص (كلها ضمن حدود تصميم ASME):

ضغط التصميم: 0.1 - 30 ميجا باسكال (جم)
درجة حرارة التصميم: -100 درجة مئوية إلى +550 درجة مئوية
مواد الغلاف: الفولاذ الكربوني (SA-516)، سبائك الفولاذ، الفولاذ المقاوم للصدأ (304/316L)، دوبلكس (2205)
مواد الأنبوب: الفولاذ المقاوم للصدأ، الفولاذ الكربوني (SA-179)، التيتانيوم، النحاس والنيكل (C70600)، سبائك النيكل (Incoloy 825)
أنواع TEMA: AES، أو AET، أو غيرها من متغيرات الرأس العائمة
ترتيبات الحاجز: قطعة واحدة، أو قطعة مزدوجة، أو حلزونية لتحسين سرعة التدفق المتقاطع

الأسئلة المتداولة

س: متى يُفضل استخدام مبادل الرأس العائم بدلاً من صفائح الأنابيب الثابتة أو الأنابيب على شكل حرف U؟
ج: حدد الرأس العائم عندما يتجاوز جانب الصدفة ΔT حوالي 60 درجة مئوية ومن المتوقع حدوث تلوث على جانب الصدفة. لا يمكن لصفائح الأنابيب الثابتة أن تستوعب توسعًا كبيرًا؛ لا يمكن تنظيف حزم أنبوب U ميكانيكيًا على الجزء الخارجي من الانحناءات.

س: ما الذي يميز TEMA AES عن تصميمات الرأس العائمة AET؟
ج: يستخدم AES حلقة خلفية مقسمة للاحتفاظ بالحشية؛ يستخدم AET رأسًا عائمًا قابلاً للسحب. AES هو أكثر شيوعا للضغوط المعتدلة. يتم تحديد AET عندما يجب أن يكون غطاء الرأس العائم قابلاً للإزالة بالكامل دون إزعاج الغلاف.

س: ما الذي يصادق عليه ختم ASME U قانونيًا؟
ج: إنه يشهد أن تصميم السفينة والمواد والتصنيع واللحام وتجربة الاقتراب من الموت والاختبار المائي يتوافق تمامًا مع القسم الثامن من ASME Div. 1. يعد الختم، الذي يطبقه مفتش معتمد، شرطًا أساسيًا للشراء في معظم الولايات القضائية ولاكتتاب التأمين.

س: هل يمكن سحب حزمة الأنابيب دون فصل الأنابيب الموجودة على جانب الغلاف؟
ج: نعم - بعد إزالة غطاء القناة الخلفية وغطاء الرأس العائم، تنزلق الحزمة للخارج بشكل محوري، مما يترك جميع الفوهات والأنابيب الموجودة على جانب الغلاف سليمة.

س: ما هي أساليب تجربة الاقتراب من الموت الإلزامية بالنسبة للمبادلات ذات الرأس العائمة ASME U Stamp؟
ج: ينص القسم الثامن من ASME على RT لجميع اللحامات التناكبية (لكل UW-11)، وUT للألواح والمطروقات (لكل UG-93)، وPT/MT من اللحامات السطحية. يمكن إضافة المزيد من تجربة الاقتراب من الموت (على سبيل المثال، مؤشر مديري المشتريات (PMI) واختبار الصلابة) وفقًا لمواصفات المستخدم.

للحصول على أوراق بيانات فنية مفصلة أو نماذج ثلاثية الأبعاد أو عرض أسعار مصمم خصيصًا لظروف العملية الخاصة بك، يرجى الاتصال بـ Yuhong Group Co., Ltd. مباشرة علىvladimir@steelseamlesspipe.com.
