| مكان المنشأ: | الصين ، كوريا |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME Code Section VIII, Div. 1 |
| رقم الموديل: | المبادل الحراري للهيكل والأنبوب (مكثف القطع OVHD للبرج الجوي) |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 50,000 - USD 1,000,000 PER SET |
| تفاصيل التغليف: | الصناديق الخشبية القياسية أو التغليف المخصص بناءً على متطلبات العملاء. |
| وقت التسليم: | 60-90 يوما |
| شروط الدفع: | Moneygram ، T/T ، D/P ، D/A ، L/C ، Western Union |
| القدرة على العرض: | 500 مجموعة / شهر |

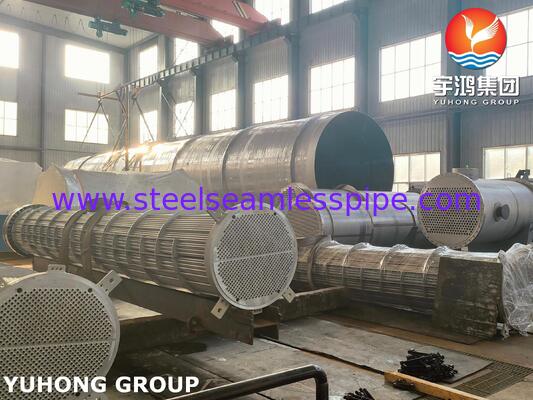

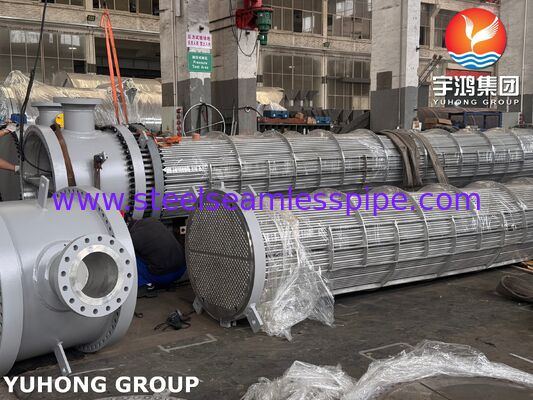

| اسم المنتج: | مكثف برج الغلاف الجوي OVHD | تكوين الحزمة: | صفيحة أنبوبية ثابتة، 1083 أنبوبًا مستقيمًا |
|---|---|---|---|
| أبعاد أنبوب: | Ø 21.34 مم × 2.77 مم، سمك الجدار 45 مم / 40 مم | قطر ورقة الأنبوب: | Ø 1170 ملم |
| معالجة السطح الخارجي: | تراجع الساخنة المجلفن | معدات التطبيق: | مبادل حراري مكثف لغدة البخار |
| إبراز: | ASME SB516 مبادل حراري لأنبوب وأنبوب,مكثف Monel400 ذو غطاء,مبادل حراري للبرج الجوي |
||

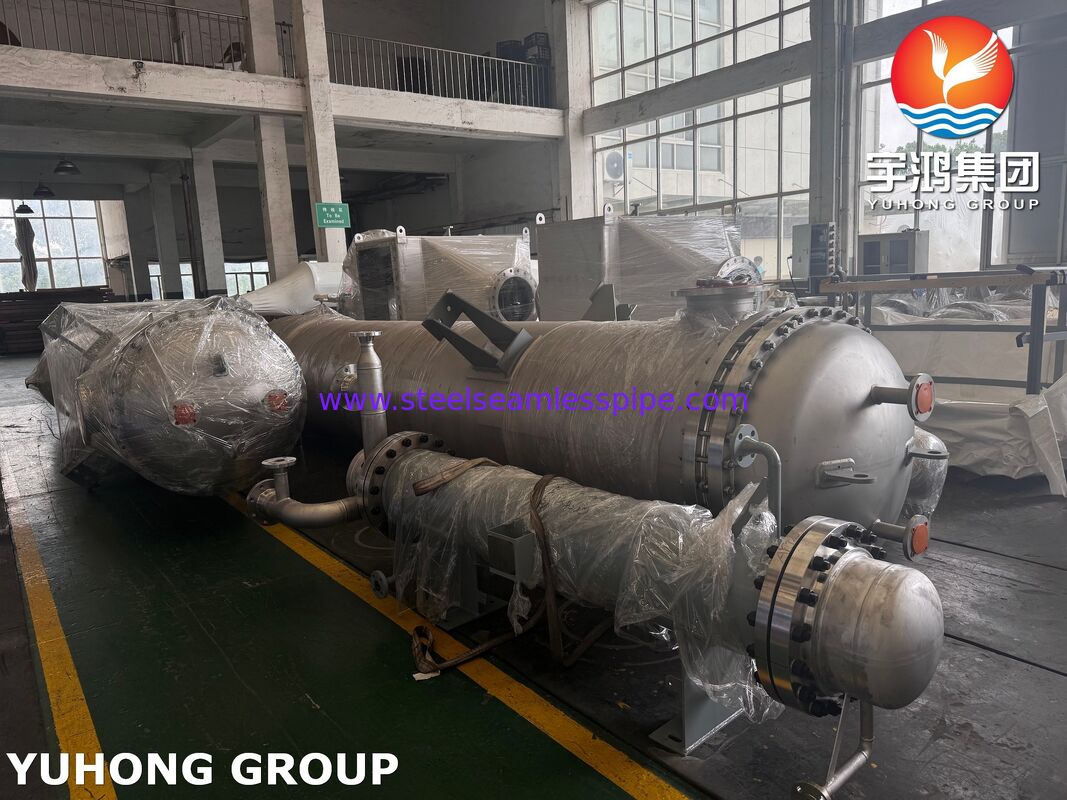

ASME SB516 محول الحرارة للقشرة والأنابيب Monel400 مكثف التجميل المطلي للبرج الجوي
هذه الوحدة الصناعية هي محول حرارة صلبة للقشرة والأنابيب تم تصميمها وتصنيعها وفقًا لقانون ASME للوعاء الضغط.مصممة خصيصًا كمكثف OVHD للبرج الجوي، تم بناء هذا المبادل الحراري للفريق للحلقات المكثفة العلوية لأعمدة التقطير الجوي داخل مصافي البترول ومصانع تكسر البتروكيماويات.إنه يدير بخارات الهيدروكربون الثقيلة التي تحتوي على تركيزات عالية من الكلوريدات، الأحماض العضوية المتطايرة، ومركبات الكبريت، والحفاظ على سلامة هيكلية كاملة وكفاءة حرارية في ظل ظروف المعالجة الصعبة.
المكونات الأساسية ومواصفات المواد
| مكون | مواصفات مواد ASME | تفاصيل الهيكل والتصنيع |
|---|---|---|

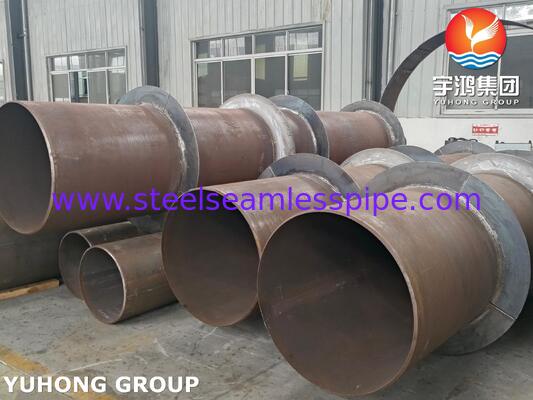

| قشرة | ASME SA-516 M Gr. 70 + SB-127 N04400 | قاعدة من الفولاذ الكربوني مع غطاء المقاوم للتآكل Monel 400 |
| شظايا القشرة | الصيغة الصينية: | فولاذ الكربون المجوهر مع غطاء لحام Monel 400 على الوجوه المبللة بالعملية. |
| القناة / الصناديق | ASME SA-516 M Gr. 70 + SB-127 N04400 | مجموعة الرأس المقاومة للضغط مغطاة أو مغطاة. |
| أوراق الأنابيب | أيه إس إم إيه SB-266 مونيل 400 (SB-127 N04400) | لوحات صلبة من طراز مونيل 400، سمك 50 ملم، Ø 1170 ملم. |
| أنابيب | أيه إس إم إي SB-165 N04400 / SB-163 N04400 | أنابيب مستبدات الحرارة المستقيمة ذات التوصيل العالي Monel 400 |
| أجهزة تحريك | ASME SB-127 N04400 | نظام دعم الهيكل العظمي الصلب Monel 400 |
| فوهات القشرة | أسمي SA-106 M Gr. B + SB-127 N04400 | أنبوب فولاذ الكربون بلا خيوط مع غطاء داخلي من نوع مونيل 400 |
| أغطية | المونيل 400 غسيل مقزز مع طبقات EG | مونيل 400 ملف كامي / قلب مقزز مع طبقات من الجرافيت المرن على جانبي. |
طاولة الفوهات:
N1 (برج أوتام المدخل OVHD):12"-150# WN-RF، SCH.40+CL، ANSI B16.5
N2 (برج الصراف الآلي OVHD):10"-150# WN-RF، SCH.40، ANSI B16.5
N3 / N4 (ماء تبريد المدخل والخارج):5"-150# / 8"-150# WN-RF، SCH.60، ANSI B16.5
N5 / N6 / N7 / N8 / N10 / N11 (منافذ التهوية والصرف):1 "NPT 6000# مع أقواس ASME Hex الصلبة
المزايا الرئيسية للتكنولوجيا والتصنيع
حاجز التآكل ASME Monel 400:تم بناء مسار سائل العملية بأكمله، بما في ذلك جميع الأنابيب 1083، أوراق الأنابيب، وتغطية القناة، من مونيل 400،القضاء على التكسير التآكل الإجهادي الناتج عن الكلوريد (SCC) والحفر الغازات الحمضية.
عمق الأنابيب الدقيق التوسع:يتم تثبيت الأنابيب في أوراق أنابيب Ø 1170 مم باستخدام عملية توسيع قوة موحدة تسيطر على الدوران (مجموعة توسيع الأنابيب) ، مما يضمن مفاصل خالية من التسرب تحت الإجهادات الحرارية الدورية.
حماية مدخل البخار ذات التأثير المزدوج:مدخل البخار الرئيسي (N1) يدمج لوحة تأثير داخلية ولوحة فتحة لنشر تدفقات الغاز عالية السرعة القادمة ،حماية حزمة الأنبوب من الاهتزاز الميكانيكي والتآكل المحلي.
الدرع الخارجي المصنوع من الغلاف الحراري:جميع الهياكل الفولاذية الكربونية الخارجية غير المقاومة للضغط تخضع للتصلب الساخن الكامل لتوفير حماية من التآكل الجوي الثقيل.
الخدمات اللوجستية الدولية ودعم موقع المشروع
السرج المتكامل للجرافات والنقل:تم بناؤها بأكواب هيكلية ثقيلة (دعم ، SA-516 M Gr. 70) ومحركات رفع مزدوجة النقطة مصممة للتعامل بأمان مع القوى g أثناء الشحن البحري الدولي ، والحمل الثقيل ،والرافعات الميدانية.
التطهير من النيتروجين والحفاظ على الشبكة:يتم إغلاق جميع فتحات اللفافات ANSI B16.5 بغطاء العيون من الفولاذ الثقيل أو المقابس التجارية قبل الإرسال ،مع الغرف الداخلية المضغوطة بغاز النيتروجين لمنع دخول الرطوبة أثناء النقل البحري والتخزين طويل الأجل.
وثائق الهندسة القابلة للتتبع:يتم شحن كل وحدة مع كتيب بيانات تقنية كاملة بما في ذلك تقارير اختبار المواد (MTRs إلى ASME القسم الثاني) ، مواصفات إجراءات الالتحام (WPS / PQR) ، سجلات NDT ،والرسومات المرجعية الحرفية (E1-9331، E1-9332، و E2-0996) لتمكين التكامل الميدانية بلا عيب من قبل فريق الموقع المهندسين مشروع مبادل الحرارة.
