| مكان المنشأ: | CN |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME Section VIII Division 1 / TEMA Class R / API-660 |
| رقم الموديل: | مبادل حراري على شكل غلاف وأنبوب من نوع CES |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 80,000 USD |
| تفاصيل التغليف: | مقاوم للعوامل الجوية مع التزلج الصلب لشحن المحيطات |
| وقت التسليم: | 120 يوما |
| شروط الدفع: | T / T، L / C في الافق |
| القدرة على العرض: | 15 مجموعة / شهر |
| كود التصميم: | ASME القسم الثامن القسم 1 / TEMA Class R / API-660 | نوع المكون: | مبادل حراري (قابل للإزالة، نوع الرأس العائم) |
|---|---|---|---|
| مواصفات الأنبوب: | الأنابيب الفولاذية الكربونية غير الملحومة SA-179 (ترقية إلزامية من الأنابيب الملحومة SA-214) | مادة ورقة: | الفولاذ المطروق SA-266 Gr. 2 (ترقية عالية النزاهة من اللوحة SA-516 Gr.70) |
| يربك ومواد الدعم: | ASTM A-36 / A-283 غرام. ج/SA-516 غرام. 60 | معايير الامتثال: | بتروبراس N-466، N-1704 |
| إبراز: | محول الحرارة ASME U Stamp TEMA,مبادلة الحرارة لهيدروجين المصفاة,فئة R المبادل الحراري المبرد |
||

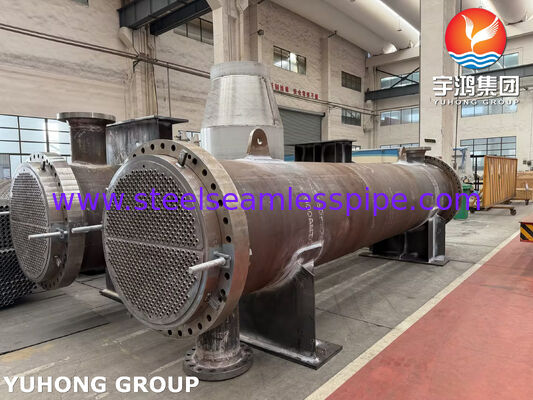

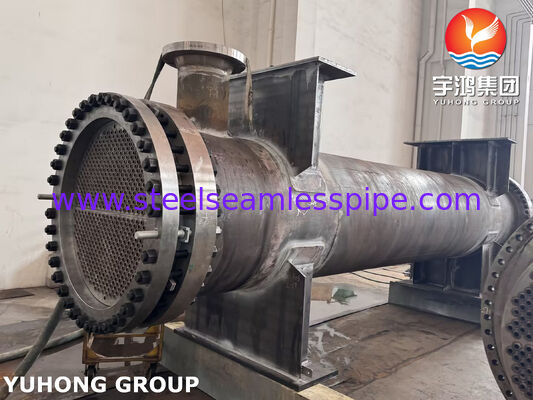

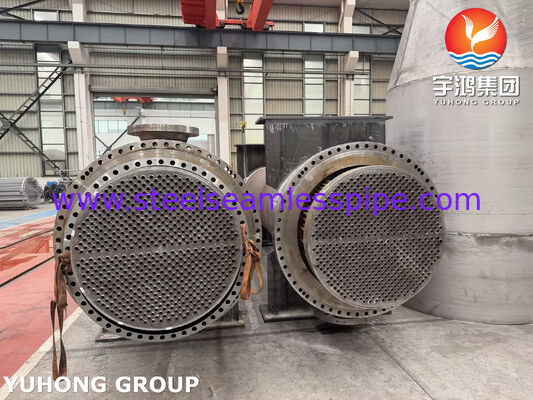

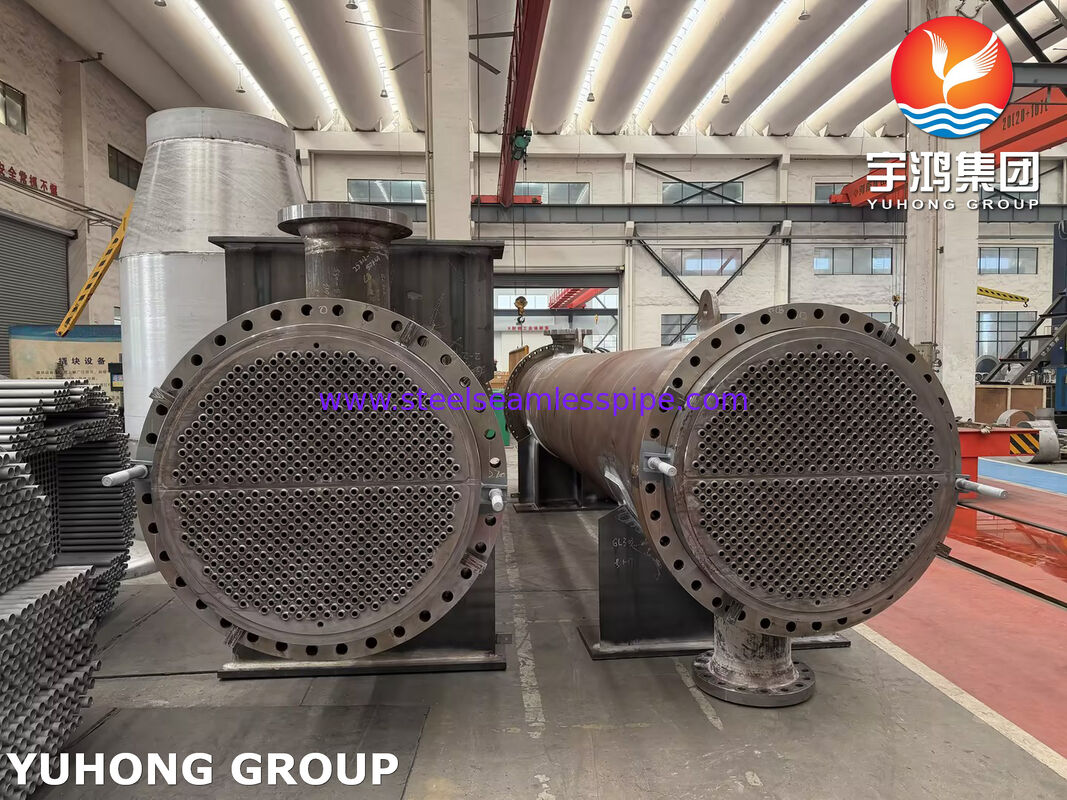

مُبادل الحرارة الخاص بنا من الدرجة R من ASME TEMA تم تصنيعه بعناية كجزء بديل ممتاز لتطبيقات المصافي الثقيلةتم تقييمها خصيصًا بموجب مواصفات P-428302 الصارمة للمرحلة 1 Intercooler Dischargeمصممة وفقاً للقسم الثامن من ASME1، TEMA Class R، و API-660، هذا المبادل الحراري من نوع الرأس العائمة هو بنية ومعدنية الأمثل لخدمة الهيدروجين الشديدة (H2 Service) على جانب الغلاف،تعمل بموجب بروتوكولات بيئية صارمة مثل PETROBRAS N-1704إنه يعد مكونًا حيويًا في وحدات معالجة الديزل الهيدروليكية (HDT) ومصافي البتروكيماويات.
لضمان انخفاض خطر هشاشة الهيدروجين والفشل الكارثي تحت الضغط الحراري، جميع المواد تتبع تحديثات هيكلية متقدمة:
أنابيب مبادلة الحرارة: 236 قطعة من أنابيب SA-179 الفولاذ الكربوني السلس. تكوين غير سلس بنسبة 100٪ للقضاء على مخاطر خيارات SA-214 المطاطية في بيئات الهيدروجين.
أوراق الأنابيب (ثابتة وعائمة): المصنوعة من الصلب الصلب SA-266 Gr. 2 ، وتحسين سلامة الخام من لوحات SA-516 Gr. 70 الأساسية لتوفير كثافة هيكلية صغيرة متفوقة بالقرب من المفاصل.
الصمامات والصفائح الداعمة: مصنعة بدقة من ASTM A-36 / SA-516 Gr. 60 ، مع وجود معفيات قطر خارجية دقيقة مقياسها إلى أسفل بدقة وفقًا لمخطط TEMA RCB-4.3 لضمان محاذاة كاملة للقشرة الداخلية دون تدفق المراوغة.
عصى العقدة والفاصلات: فولاذ الكربون / الفولاذ المقاوم للصدأ عالي الجاذبية المصمم وفقًا لمعايير محاذاة الرسم لصلابة حزمة قوية.
ملحقات الصيانة:خيارات الرفع المتخصصة المتكاملة والثقوب المغلفة بالفولاذ المقاوم للصدأ الدقيقة على صفيحة الأنابيب للمساعدة في استخراج الميدان الآمن خلال فترات تحويل صيانة المصفاة.
صيانة الهيدروجين المؤهلة من قبل ASME: يخضع كل مفصل حافظ على الضغط والاتصال بين الأنبوب والورق لتنفيذ صيانة الوقود المتميزة التي تحكمها وثائق WPS / PQR المؤهلة.يتم توسيع مفاصل الأنابيب بدقة وتلحمها بقوة لإنشاءحاجز الختم المقاوم للتسرب
TEMA RCB-4.3 التزام التسامح الصارم: يتم التحقق من المسافات والقطرات الصافية من خلال المسامير / المقاييس المصنعة المخصصة لضمان التوافق المطلق ،الوقاية الكاملة من التجاوز الجانبي للقشرة وضمان الكفاءة الحرارية المصممة.
قدرة PWHT المحاكاة: يتم معالجة المواد بموجب بروتوكولات المعالجة الحرارية المتقدمة ،بما في ذلك المعالجة الحرارية المحاكاة بعد الصف (PWHT المحاكاة) وفقًا لمتطلبات PETROBRAS N-268/N-1704لضمان أقصى قدر من تخفيف الإجهاد في المناطق المتأثرة بالحرارة.
دمج السكك الحديدية المنزلية: يتم تكوين قضبان زلقة ثقيلة في الإطار الداعم لتقليل الاحتكاك ،تيسير تركيب التنزلق السلس والانسحابات التفتيشية في المستقبل.
الاختبار غير المدمر بنسبة 100٪: تتبع التفتيش الشامل بما في ذلك الاختبار الإشعاعي (RT) ، الاختبار بالموجات فوق الصوتية (UT) ، الاختبار للشوائب (PT) ،واختبار الجسيمات المغناطيسية (MT) عبر جميع مناطق التجهيز العالي والمسارات لحام.
ضمان ضيق الأنبوب إلى الأوراق:التسجيل الإلكتروني المتقدم للأنابيب المتوسعة إلى جانب عمليات التدقيق المستمرة للتوسع (مدعومة بتوثيق فوتوغرافي لكل مجموعة عينة لضمان سلامة المفاصل النهائية).
كتاب بيانات التحول الشامل: يتضمن التسليم كتاب بيانات تقنية قابل للتتبع بالكامل معلّق من قبل مفتشي الهندسة المؤهلين، وتضم تقارير اختبار المواد (MTRs) ، وسجلات اللحام،تقارير المواءمة الأبعاد، والتحقق من NDT.
الحفاظ على التخزين غير المحمي لمدة 6 أشهر: يتم تعبئة مجموعة الحزم الكاملة باستخدام طرق الحفاظ على البضائع البحرية الثقيلة.يتم حماية وجوه أوراق الأنابيب الحرجة والأسطح الختامية بطلاءات متخصصة مضادة للصدأ والغشاشات الدرعية عالية المتانة، معتمدة على تحمل ظروف التخزين في الهواء الطلق وغير محمية في مواقع المشروع لمدة لا تقل عن 6 أشهر.
الامتثال العالمي للخدمات اللوجستية والوثائق: خبرة كاملة في التعامل مع الخدمات اللوجستية الدولية المعقدة وتتبع الوثائق وأطر التحقق.نحن نقدم التعبئة والتغليف الشامل للصادرات، وتسهيلات تحميل مركبات النقل، ودعم الامتثال للتوثيق في جميع مناطق العالم الرئيسية، بما في ذلك الأطر التنظيمية للاستيراد في أمريكا الجنوبية والشرق الأوسط،و غرب أفريقيا (تجهيز SONCAP/Form M).
