| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Yuhong |
| إصدار الشهادات: | ASME U, S, PP, NBR |
| رقم الموديل: | محول الحرارة TEMA للقشرة والأنابيب |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة الحديد |
| وقت التسليم: | 45-150 يوم |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 1000 طن/شهر |
| وزن: | 17880 كجم | لون: | وفقا لطلبك |
|---|---|---|---|
| نطاق ضغط التصميم: | 3(0.3) ميجاباسكال (جانب الصدفة) | ضغط التشغيل: | 2.6266 ميجا باسكال (جانب الصدفة) |
| كود التصميم: | ASME القسم الثامن ، div. 1 | غطاء: | SA266-4/CU-NI 90-10 |
| درجة حرارة التصميم: | 75-180 درجة مئوية | التطبيقات: | مبرد غاز |
| تصنيف درجة حرارة التشغيل: | 40-150 | صدَفَة: | SA516 غرام 70 |
| إبراز: | مبادلة حرارة قشرة وأنابيب معتمدة من ASME,مبادلة حرارة بين المبردات معتمدة من NBR,مبادلة حرارة قشرة وأنابيب صناعية |
||

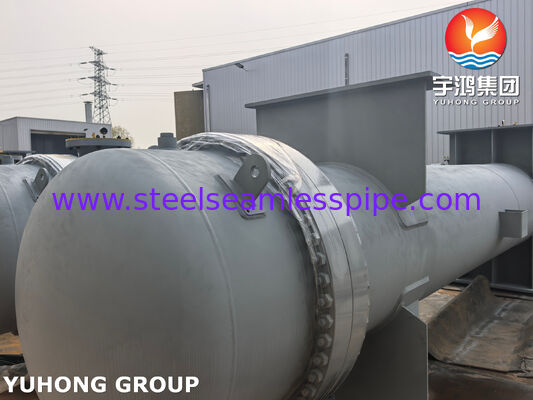

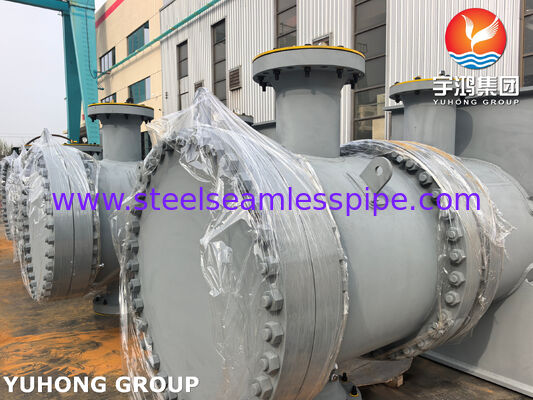

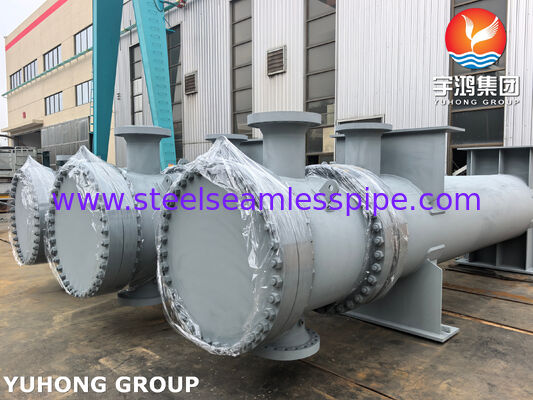

مبادل حراري TEMA شل وأنبوب ASME، NBR معتمد للمبرد الداخلي
1.ملخص
هذا الجهاز عبارة عن مبرد داخلي ذو غلاف وأنبوب عالي الكفاءة تم تصميمه وتصنيعه وفقًا لمعايير TEMA (رابطة مصنعي المبادلات الأنبوبية). يتم استخدامه بشكل أساسي في أنظمة الضاغط متعددة المراحل (مثل ضواغط الهواء أو ضواغط الغاز المعالجة) لتبريد الغازات بين مراحل الضغط، وبالتالي زيادة الكفاءة الحجمية إلى الحد الأقصى وتقليل استهلاك الطاقة.
مع الشهادة المزدوجة لـ ASME (الجمعية الأمريكية للمهندسين الميكانيكيين) وNBR / NR-13 (المعايير الوطنية البرازيلية)، يلبي هذا المبادل الحراري أعلى معايير السلامة والجودة الدولية، مما يجعله متوافقًا تمامًا مع النشر في كل من الأسواق العالمية والمواقع الصناعية البرازيلية الصارمة.
2.رموز التصميم والشهادات
التصميم الحراري والميكانيكي: فئة TEMA R أو C أو B (تم تحسينها بناءً على وسط العملية وشدتها).
رمز أوعية الضغط: ASME القسم الثامن، القسم 1 (مع شهادة U Stamp الرسمية).
الامتثال البرازيلي: متوافق تمامًا مع NR-13 ومعايير NBR ذات الصلة، بما في ذلك الحسابات الميكانيكية المحلية والتحقق من صحة الاختبار المائي ومتطلبات لوحة الاسم.
مؤهلات اللحام: ASME القسم التاسع وAWS.
3.الميزات الهيكلية والمزايا الرئيسية
تكوينات TEMA المحسنة: * متوفرة في تصميمات Tubesheet الثابتة (على سبيل المثال، AEL، BEM) للحصول على مساحة مدمجة وفعالية من حيث التكلفة.
متوفر في حزمة قابلة للإزالة / تصميمات رأس عائمة (على سبيل المثال، AES، AET) لتسهيل التنظيف والفحص الميكانيكي السهل عند التعامل مع السوائل الملوثة.
حزم الأنابيب عالية الأداء: مجهزة بأنابيب غير ملحومة ذات موصلية حرارية عالية. يمكن دمج الأنابيب الاختيارية ذات الزعانف المنخفضة أو الأنابيب المموجة لتعزيز معامل نقل الحرارة من جانب الغاز بشكل كبير.
ختم موثوق ومقاومة للتآكل: يتم ربط الأنابيب بألواح الأنابيب عن طريق اللحام القوي بالإضافة إلى التمدد، مما يزيل تمامًا خطر التلوث المتبادل بين الغاز ومياه التبريد.
فصل الرطوبة المتكامل: باعتباره مبردًا داخليًا، يتميز الوعاء بحواجز موضوعة بشكل استراتيجي ومنافذ مخصصة لتصريف المكثفات لالتقاط الرطوبة المترسبة وإزالتها بكفاءة أثناء عملية تبريد الغاز.
4. ضمان الجودة والتوثيق (كتاب البيانات)
عند التسليم، سيتم توفير كتاب بيانات ضمان الجودة الشامل، بما في ذلك:
نموذج ASME U-1 (تقرير بيانات الشركة المصنعة لأوعية الضغط).
شهادة امتثال NR-13 / NBR موقعة من أحد المحترفين القانونيين البرازيليين المسجلين (PH - Profissional Habilitado).
تقارير اختبار المواد (MTRs) لجميع الأجزاء التي تحافظ على الضغط.
مواصفات إجراءات اللحام (WPS)، وسجلات تأهيل الإجراءات (PQR)، ومؤهلات أداء اللحام (WPQ).
تقارير NDT (التصوير الشعاعي والموجات فوق الصوتية ونفاذية الصبغة) وشهادات الاختبار الهيدروستاتيكي.
