| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| رقم الموديل: | HFW أنبوب الزعنفة |
| الحد الأدنى لكمية: | 10 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 1000 طن شهريا |
| نوع الزعنفة: | عالية التردد ملحومة | مادة الأنبوب الأساسي: | TP321H / AISI 321H الفولاذ المقاوم للصدأ |
|---|---|---|---|
| مادة الزعانف: | الكربون الصلب (CS) | طلب: | مبادل حراري، غلاية، مبرد الهواء، موفر للطاقة |
| صناعة: | محطة توليد الكهرباء والبتروكيماويات واسترداد الحرارة المهدرة | ||
| إبراز: | أنبوب ذو زعانف عالية التردد المطاوئ,أنبوب ذو زعانف CS بلا خلط,أنبوب ذو زعانف TP321H |
||

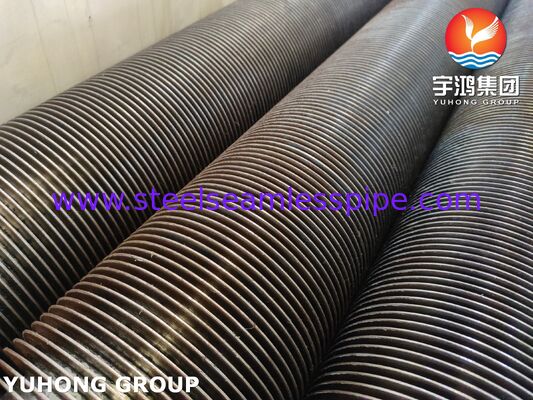

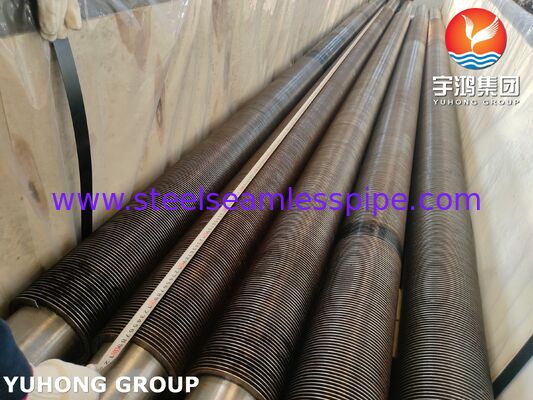

الأنابيب ذات الزعانف الملحومة عالية التردد - الأنبوب الأساسي TP321H مع زعانف من الصلب الكربوني
الأنابيب ذات الزعانف الملحومة ذات التردد العالي (HF) عبارة عن مكونات نقل حرارة عالية الكفاءة يتم تصنيعها عن طريق اللف المستمر ولحام شريط الزعانف في نفس الوقت على أنبوب أساسي باستخدام لحام مقاوم عالي التردد. تخلق هذه العملية رابطة معدنية قوية بدون مواد حشو، مما يضمن أداء ممتاز لنقل الحرارة، وقوة ميكانيكية عالية، وموثوقية في ظل ظروف درجة الحرارة العالية والضغط العالي.
أنبوب القاعدة TP321H + زعانف من الصلب الكربوني تجمع الأنابيب ذات الزعانف الملحومة HF بين المقاومة الفائقة للتآكل في درجات الحرارة العالية وقوة الزحف للفولاذ المقاوم للصدأ TP321H مع التوصيل الحراري الفعال من حيث التكلفة لزعانف الفولاذ الكربوني. إنها مثالية للبيئات الصناعية الصعبة.
مادة الأنبوب الأساسي: ASTM A213 / A312 TP321H (الفولاذ المقاوم للصدأ الأوستنيتي المثبت بالتيتانيوم مع محتوى عالي من الكربون) مادة الزعنفة: الفولاذ الكربوني (عادة Q235، S235JR، أو ما يعادلها) عملية اللحام: لحام بمقاومة عالية التردد (HFRW)
| عنصر | تعبير (٪) |
|---|---|
| الكربون (ج) | 0.04 - 0.10 |
| المنغنيز (من) | 2.00 كحد أقصى |
| الفوسفور (ف) | 0.045 كحد أقصى |
| الكبريت (S) | 0.030 كحد أقصى |
| السيليكون (سي) | 1.00 كحد أقصى |
| الكروم (الكروم) | 17.0 - 20.0 |
| النيكل (ني) | 9.0 - 12.0 |
| التيتانيوم (تي) | 4 × (C + N) دقيقة – 0.70 كحد أقصى |
| الحديد (الحديد) | توازن |
| عنصر | التركيبة النموذجية (%) |
|---|---|
| الكربون (ج) | 0.12 - 0.20 |
| المنغنيز (من) | 0.30 - 0.70 |
| الفوسفور (ف) | 0.045 كحد أقصى |
| الكبريت (S) | 0.045 كحد أقصى |
| السيليكون (سي) | 0.30 كحد أقصى |
| الحديد (الحديد) | توازن |
يتكون الأنبوب ذو الزعانف من ثلاثة أجزاء رئيسية:
عملية التصنيع: يتم لف شريط الزعانف الفولاذي الكربوني بشكل حلزوني حول أنبوب القاعدة الدوار TP321H بينما يقوم التيار عالي التردد بتركيز الحرارة عند نقطة الاتصال. يخلق ضغط التشكيل رابطة قوية مع الحد الأدنى من المنطقة المتأثرة بالحرارة، مما يؤدي إلى سلامة لحام عالية وأداء حراري ممتاز.
النطاقات النموذجية (الأحجام المخصصة المتاحة):

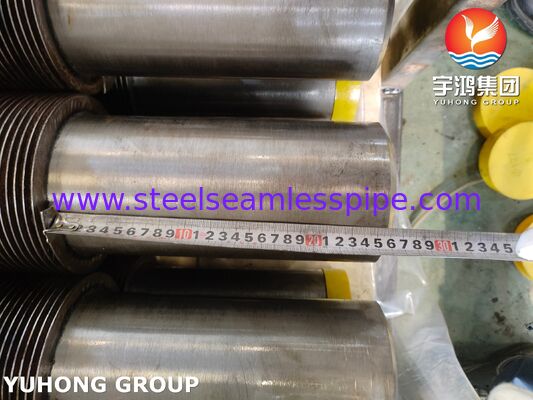

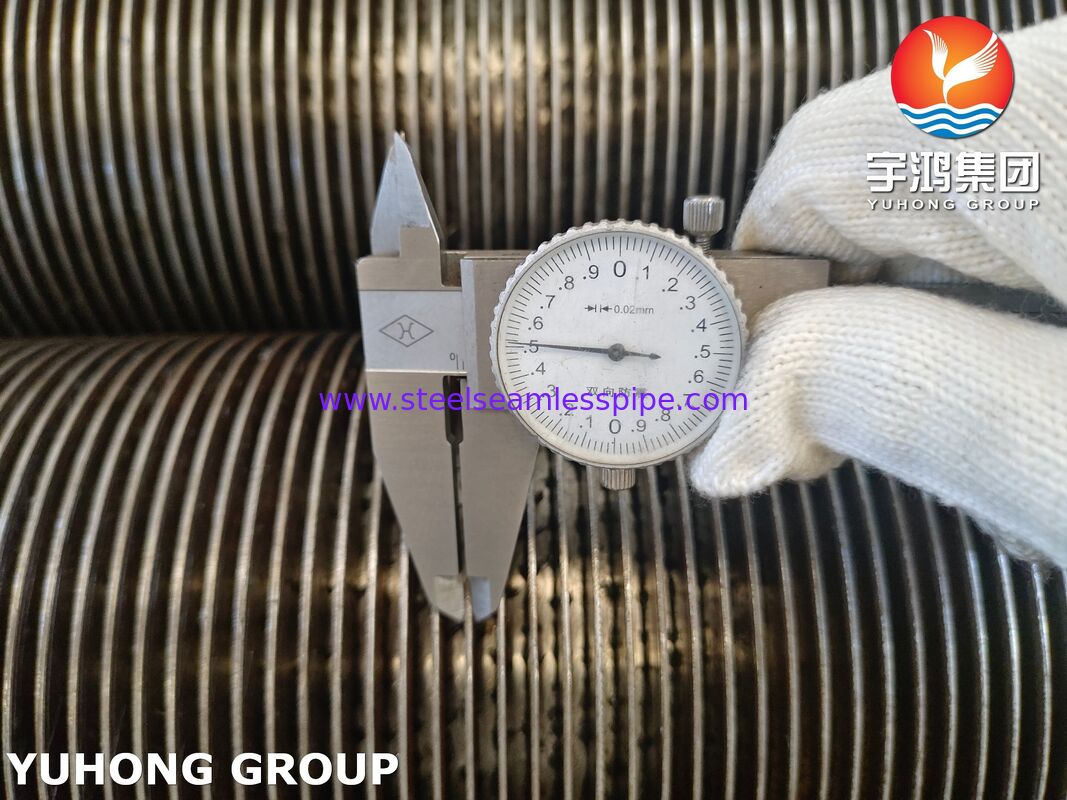

تفاوتات الأبعاد (مرجع ASME / معايير الصناعة):
| المعلمة | نطاق التسامح |
|---|---|
| القطر الخارجي للأنبوب الأساسي | ± 0.75% أو ± 0.5 ملم |
| سمك الجدار | ± 10% أو ± 0.2 ملم |
| ارتفاع الزعنفة | ± 0.75 ملم |
| الملعب الزعنفة | ± 1 زعنفة لكل متر |
| استقامة | ≥ 2 مم لكل متر |
| طول | ± 5 مم (مقطع حسب الطول) |
تستخدم هذه الأنابيب ذات الزعانف TP321H/CS HF على نطاق واسع في:
مع أكثر من 15 عامًا من الخبرة في تصنيع وتصدير الأنابيب ذات الزعانف الملحومة عالية التردد، نحن متخصصون في قاعدة من الفولاذ المقاوم للصدأ + مجموعات زعانف من الصلب الكربوني للتطبيقات الحرجة ذات درجات الحرارة العالية.
تشمل مزايانا ما يلي:
لقد نجحنا في توريد آلاف الأطنان من الأنابيب ذات الزعانف TP321H/CS إلى محطات الطاقة ومشاريع البتروكيماويات في جنوب شرق آسيا، الشرق الأوسط، وأوروبا، وحصلنا على طلبات متكررة متسقة من العملاء الراضين.
هل أنت مستعد لتحسين نظام نقل الحرارة لديك؟ اتصل بنا اليوم للحصول على عروض الأسعار الفنية التفصيلية والرسومات والعينات.
اتصل شخص: Freya
الهاتف :: +8617276485535
الفاكس: 0086-574-88017980
