| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| رقم الموديل: | أنبوب زعنفة مضمن |
| الحد الأدنى لكمية: | 10 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 1000 طن شهريا |
| مادة الأنبوب الأساسي: | ASTM A179 / ASME SA179 الفولاذ الكربوني غير الملحوم | مادة الزعانف: | ألومنيوم 1060 / ألومنيوم 1100 |
|---|---|---|---|
| ارتفاع الزعنفة: | 9.5 ملم (3/8 بوصة) - 15.88 ملم (5/8 بوصة) | أقصى درجة حرارة التشغيل: | 400 درجة مئوية (750 درجة فهرنهايت) |
| طلب: | المبادلات الحرارية المبردة بالهواء (ACHE)، والمشعات | ||
| إبراز: | أنبوب ذو زعانف من النوع G مخصص,أنبوب ذو زعانف من الفولاذ الكربوني A179,أنبوب ذو زعانف متضمن من Al1060 |
||

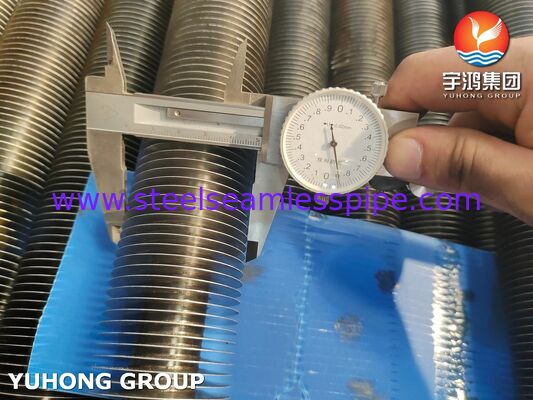

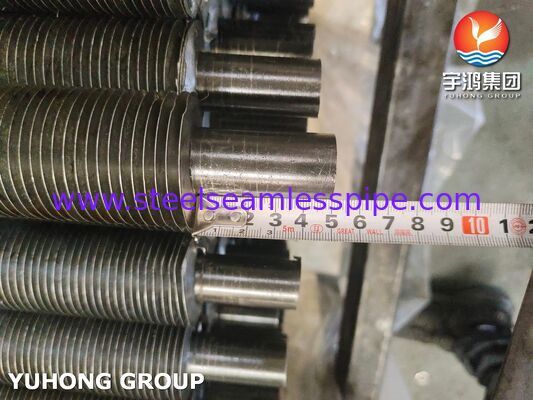

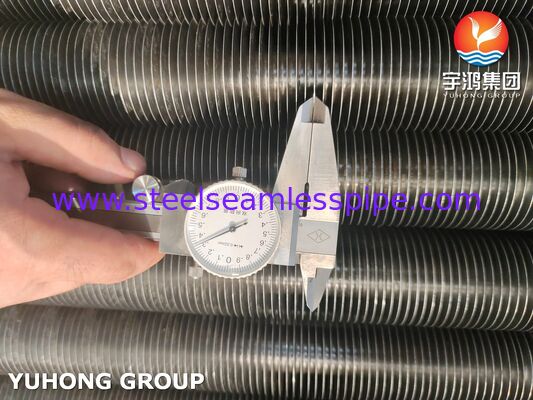

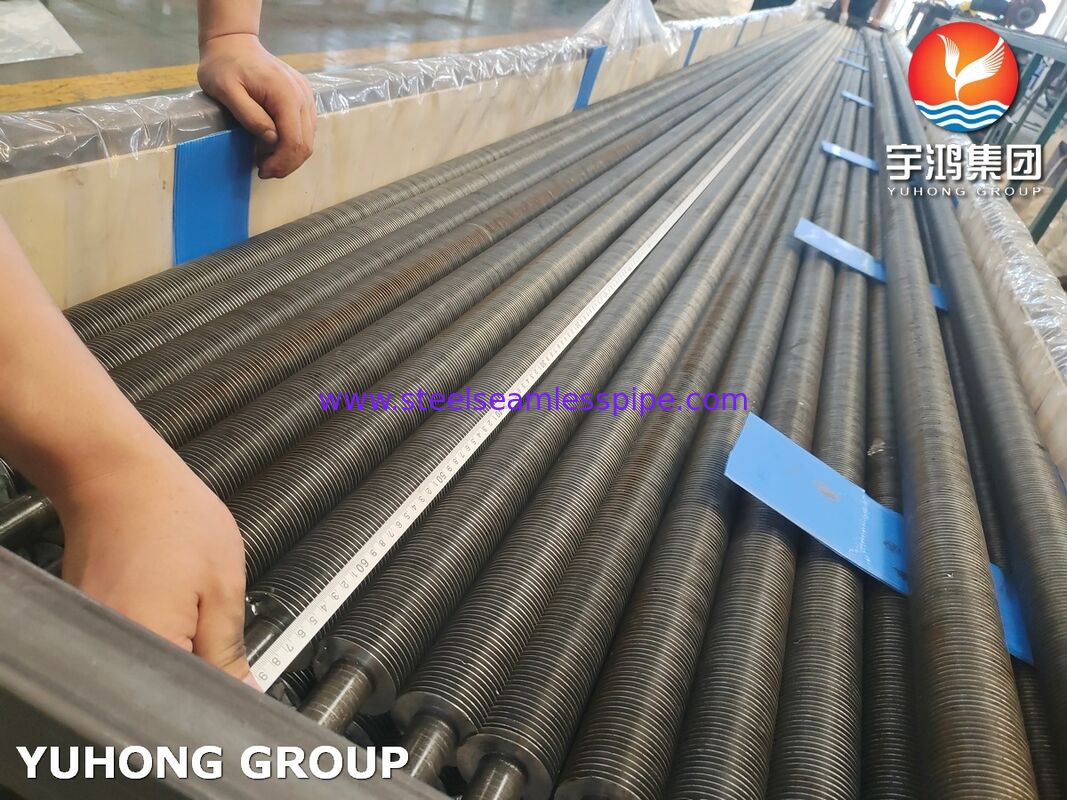

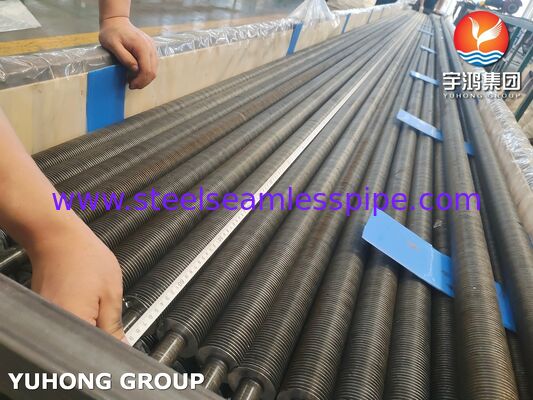

توفر الأنابيب ذات الزعانف المدمجة من النوع G (المعروفة أيضًا باسم G-Fin أو الأنابيب ذات الزعانف المحززة) كفاءة فائقة في نقل الحرارة في التطبيقات الصناعية الصعبة. تتميز هذه الأنابيب بأنبوب قاعدة فولاذي منخفض الكربون غير ملحوم ASTM A179 مع زعانف من الألومنيوم مدمجة ميكانيكيًا في أخدود حلزوني مُشكل بدقة على سطح الأنبوب.
يضمن هذا الرابط الميكانيكي القوي اتصالًا حراريًا ممتازًا، ومقاومة درجات الحرارة العالية (تصل إلى 350-400 درجة مئوية تقريبًا)، ومتانة طويلة الأمد في ظل التدوير الحراري والاهتزاز. يختار المصنعون والمهندسون هذه الأنابيب على نطاق واسع للمبادلات الحرارية والمكثفات وأنظمة استعادة الحرارة الأخرى المبردة بالهواء.
مادة الأنبوب الأساسي: ASTM A179 / ASME SA179 أنابيب فولاذية منخفضة الكربون مسحوبة على البارد، مثالية للمبادلات الحرارية والمكثفات بسبب قابلية التشكيل الممتازة وقابلية اللحام والتوصيل الحراري.
مادة الزعنفة: ألومنيوم عالي النقاء (عادةً سبيكة 1060 أو 1100)، تم اختيارها للتوصيل الحراري المتميز، وخصائص الوزن الخفيف، ومقاومة التآكل في الظروف الجوية.
| عنصر | تعبير (٪) |
|---|---|
| الكربون (ج) | 0.06 - 0.18 |
| المنغنيز (من) | 0.27 - 0.63 |
| الفوسفور (ف) | ≥ 0.035 |
| الكبريت (S) | ≥ 0.035 |
| السيليكون (سي) | ≥ 0.25 (نموذجي) |
| عنصر | تعبير (٪) |
|---|---|
| الألومنيوم (آل) | ≥ 99.60 |
| النحاس (النحاس) | ≥ 0.05 |
| الحديد (الحديد) | ≥ 0.35 |
| السيليكون (سي) | ≥ 0.25 |
| الآخرين (كل) | ≥ 0.03 |
يخلق التصميم المدمج من النوع G رابطة ميكانيكية قوية ودائمة:
الأنبوب الأساسي: يوفر الأنبوب الفولاذي الكربوني A179 غير الملحوم مقاومة الضغط والسلامة الهيكلية.
تضمن هذه العملية بقاء الزعانف مثبتة بقوة حتى في ظل درجات الحرارة المرتفعة أو الاهتزاز أو التمدد الحراري، مما يتفوق على الزعانف المغلفة أو من النوع L من حيث الموثوقية.
المواصفات النموذجية (الأحجام المخصصة المتاحة):
| المعلمة | يتراوح |
|---|---|
| القطر الخارجي للأنبوب الأساسي | 15.88 ملم – 50.8 ملم (عادة 19-38.1 ملم) |
| سمك جدار الأنبوب الأساسي | 1.0 - 3.0 ملم (الحد الأدنى ~ 2.11 ملم / 14 BWG للعديد من التطبيقات) |
| ارتفاع الزعنفة | 6.35 – 25.4 ملم (عادة 9.5 – 16 ملم) |
| سمك الزعنفة | ~0.3 - 0.5 ملم (عادة 0.4 ملم) |
| الملعب الزعنفة (FPI) | 5 - 13 زعانف لكل بوصة (عادة 8-11 إطارًا في البوصة) |
| أنبوب الزعانف OD (فوق الزعانف) | يصل إلى ~57-70 ملم حسب الارتفاع |
| طول الأنبوب | ما يصل إلى 18,500 ملم (قطع حسب الطول) |
التسامح (معايير الصناعة النموذجية):
تتفوق الأنابيب ذات الزعانف من النوع G في:
لقد أثبتت هذه الأنابيب فعاليتها في مشاريع لكبار العملاء في شركات Sinopec وPetroChina وقطاعات الطاقة/التعدين العالمية.
تشمل مزايانا ما يلي:
تلبي أنابيبنا أو تتجاوز معايير ASTM وASME والمعايير الدولية، مما يضمن عمر خدمة طويل وأداء مثالي في أنظمة نقل الحرارة لديك.
اتصل بنا اليوم للحصول على عروض أسعار مفصلة أو رسومات فنية أو مواصفات مخصصة. نحن نساعدك على اختيار الحل المناسب للأنابيب ذات الزعانف من النوع G لتحقيق أقصى قدر من الكفاءة والموثوقية.
