| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | DNV, BV, PED, LR, ABS, TS, CCS |
| رقم الموديل: | أستم A376 TP347H |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات خشبية |
| وقت التسليم: | 45-70 يومًا |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | وفقا لمتطلبات العملاء |
| معيار: | ASTM A376 (TP347H Fin)، ASTM A179 (أنبوب قاعدة CS)، GB/T 1527-2006 | درجة المادة: | الزعنفة: TP347H الفولاذ المقاوم للصدأ الأوستنيتي؛ الأنبوب الأساسي: 10#/20# من الفولاذ الكربوني (CS)، |
|---|---|---|---|
| نوع المنتج: | أنبوب الزعانف المركب (قاعدة CS + زعنفة TP347H)، النوع المستقيم؛ U-bend، L-type Fin اختياري | فئة الضغط: | فئة 150، 300، 600؛ ≥20MPa (ضغط العمل)، قابل للتخصيص |
| نطاق الحجم: | القطر الخارجي للأنبوب الأساسي: 19-114 مم، سمك الجدار: 2-8 مم؛ الزعنفة: الارتفاع 6-25 مم، المسافة 2-5 | المعالجة السطحية: | الجلفنة، والتخليل، والتخميل، وطلاء مضاد للأكسدة بدرجة حرارة عالية |
| إبراز: | أنبوب ASTM A376 TP347H,أنبوب زعنفة مقاوم لدرجات الحرارة العالية,أنبوب زعنفة CS قاعدة TP347H,high-temperature resistant fin tube,CS base TP347H fin tube |
||

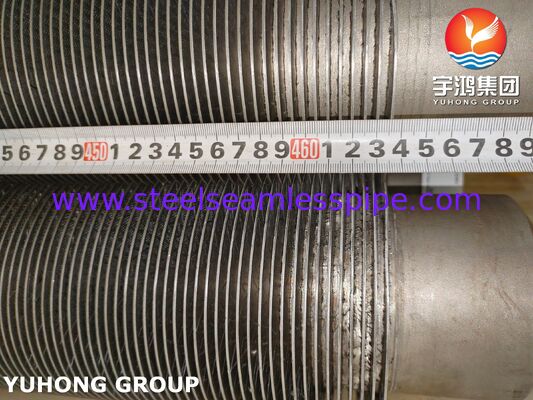

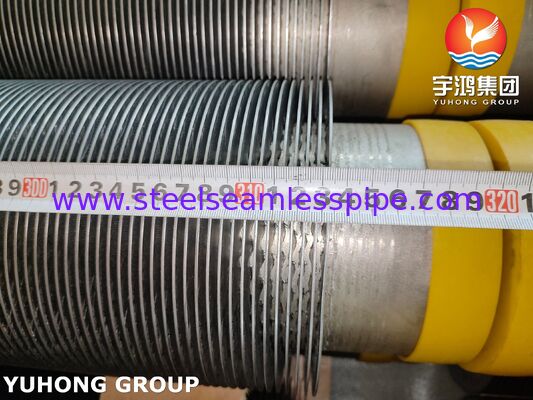

أنبوب ASTM A376 TP347H Fin Tube CS هو أنبوب تبادل حرارة مركب عالي الأداءمصنعة بدقة وفقاً لمعيار ASTM A376 (المعيار لأنابيب الفولاذ المقاوم للصدأ الأوستنيتية السلسة لخدمة درجات الحرارة العالية) وASTM A179 (المعيار لأنابيب الأساس الفولاذ الكربوني)، دمج المقاومة الفائقة لدرجات الحرارة العالية ، المقاومة للتآكل من الفولاذ المقاوم للصدأ TP347H (جزء الزعانف) والقوة الميكانيكية الممتازة ،القدرة على تحمل الضغط وفعالية التكلفة من الصلب الكربوني (CS)، أنبوب أساسي) [1] يستخدم المنتج عملية تشكيل زعانف متكاملة ، مما يتجنب المخاطر الخفية لفصل الزعانف والتآكل والتسرب بالمقارنة مع الأنابيب التقليدية المطاوعة ،ضمان التشغيل المستقر على المدى الطويل في درجات الحرارة العالية، بيئات العمل عالية الضغط والآكل. يحتوي الفولاذ المقاوم للصدأ TP347H على عنصر النيوبيوم (Nb) ، والذي يمكن أن يمنع بشكل فعال التآكل بين الحبيبات.تحسين مقاومة الزحف في درجات الحرارة العالية ومقاومة الأكسدة، في حين أن أنبوب قاعدة الصلب الكربوني يضمن القدرة الشاملة على تحمل الضغط للأنبوب ويقلل من التكلفة الشاملة.الصناعات المعدنية والصناعات الأخرى، توفير حلول فعالة وموثوقة لنقل الحرارة لمعدات تبادل الحرارة عالية الحرارة.
| الجزء المادي | العنصر | نطاق المحتوى | العنصر | نطاق المحتوى | العنصر | نطاق المحتوى |
|---|---|---|---|---|---|---|
| من الفولاذ المقاوم للصدأ (ASTM A376) | ج | 0.04-0.10 | سي سي | 17.0-190 | نـي | 9.0-130 |
| Nb+Ta | 8*C-100 | م | ≤2.00 | نعم | ≤1.00 | |
| أنبوب القاعدة: 20# فولاذ الكربون (ASTM A179) | ج | 0.17-0.24 | م | 0.35-0.65 | نعم | 0.17-0.37 |
| (ب) | ≤0.035 | S | ≤0.035 | في | ≥98.8 |
| الخصائص الميكانيكية | TP347H فين (المحترق) | 20# CS الأنبوب الأساسي (المحترق) | المتطلبات القياسية |
|---|---|---|---|
| قوة العائد (Rp0.2) ، MPa | ≥205 | ≥245 | ≥200 (TP347H) ≥245 (20# CS) |
| قوة الشد (Rm) ، MPa | 515-690 | 410-550 | ≥515 (TP347H) ؛ ≥410 (20# CS) |
| الطول (A) ، % | ≥35 | ≥25 | ≥35 (TP347H) ؛ ≥25 (20# CS) |
| صلابة (HB) ، برينيل | ≤187 | ≤156 | ≤187 (TP347H) ؛ ≤156 (20# CS) |
| قوة ربط الزعانف، MPa | ≥ 220 | ≥200 | |
| قوة الزحف في درجات الحرارة العالية (600 درجة مئوية) ، MPa | ≥100 | ≥ 80 | ≥90 (TP347H) |
| نوع الاختبار | المعيار |
|---|---|
| تحليل التكوين الكيميائي (PMI) | طيف (XRF/OES) ، ASTM E1019، ASTM A213، ASTM A179 |
| اختبار السحب والتأثير | ASTM E8/E8M، ASTM A370، Charpy V-Notch (درجة حرارة منخفضة) |
| اختبار القسوة | ASTM E10 (برينيل) ، ASTM E18 (روكويل) ، فيكرز |
| اختبار قوة رابطة الزعانف | اختبار السحب ، اختبار الانحناء ، اختبار المطرقة [1] |
| اختبار مقاومة التآكل | اختبار التآكل بين الكتل (ASTM A262) |
| الاختبار غير المدمر (NDT) | اختبار التيار الدوامي، UT (الموجات فوق الصوتية) ، MT (الجزيئات المغناطيسية) ، PT (الشرق السائل) |
| اختبار الضغط الهيدروستاتيكي / النيوماتي | اختبار الضغط لأنبوبات مركبة |
| التفتيش الأبعاد والبصري | ASTM A213 ، ASTM A179 ، CMM ، فحص القياس ، اختبار تحمل حجم الزعانف |
| شهادة اختبار المواد (MTC) | EN 10204 3.1/3.2، ASTM A213 ، ASTM A179 |
| اختبار الزحف في درجة حرارة عالية | ASTM E139، معيار قياس الزحف في درجات الحرارة العالية |
| مجال الصناعة | تطبيقات نموذجية |
|---|---|
| صناعة الطاقة الحرارية | غلايات محطات توليد الكهرباء، وأجهزة التدفئة الفائقة، وأجهزة إعادة التدفئة، والمكثفات، وأجهزة تسخين الهواء المسبق، ومبادلات حرارة غازات الدخان [1] |
| صناعة البتروكيماويات | معدات التكسير الحفاز لمصافي النفط ، مفاعلات الهيدروجين ، مفاصلات الحرارة ، معدات استرداد غازات الدخان عالية درجة الحرارة [1] |
| صناعة الغلايات والأوعية الضغطية | الغلايات الصناعية، غلايات الحرارة الناتجة عن النفايات، غلايات الاقتصادية، أنابيب تبادل الحرارة عالية درجة الحرارة والضغط العالي [1] |
| صناعة المعادن | مبادلات حرارة الأفران المعدنية، أنظمة استرداد حرارة النفايات، أنابيب تبريد معدات الصهر |
| الصناعة الكيميائية | أنابيب نقل الحرارة من غلاية التفاعل الكيميائي ، ومبادلات الحرارة المتوسطة التآكلية عالية درجة الحرارة ، معدات التوليف العضوي [1] |
| مجالات أخرى | معدات استرداد حرارة النفايات الصناعية، معدات معالجة غازات الدخان عالية الحرارة، معدات تبادل الحرارة المساعدة للطاقة النووية |
