| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | DNV, BV, PED, LR, ABS, TS, CCS |
| الحد الأدنى لكمية: | 200-500 كجم |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات خشب الرقائق مع إطارات فولاذية (كلا طرفي الأنابيب لها أغطية بلاستيكية） |
| وقت التسليم: | 45-75 يومًا (تعتمد على متطلبات العميل |
| شروط الدفع: | L/C ، T/T ， في الأفق |
| القدرة على العرض: | وفقا لمتطلبات العملاء |
| مواصفات الأنبوب: | ASME SA209 | مادة الزعنفة: | AL1060 |
|---|---|---|---|
| الأنبوب العاري القطر الخارجي: | 25.4mm | نوع الزعنفة: | أنبوب الزعانف المضمن، أنبوب الزعانف من النوع G |
| منتج: | أنبوب الزعنفة | طلب: | المعدات الكيميائية مبادل حراري، مبادل حراري، مبرد الهواء |
| تسليط الضوء: | أنبوب الزعانف ASME SA209، أنبوب الزعانف المرصع، أنبوب زعانف المبادل الحراري | ||
| إبراز: | أنبوب زعانف فولاذي سبيكي ASME SA209,أنبوب زعانف مدمج لمبادل حراري,أنبوب Al1060 مع ضمان,embedded fin tube for heat exchanger,AL1060 fin tube with warranty |
||

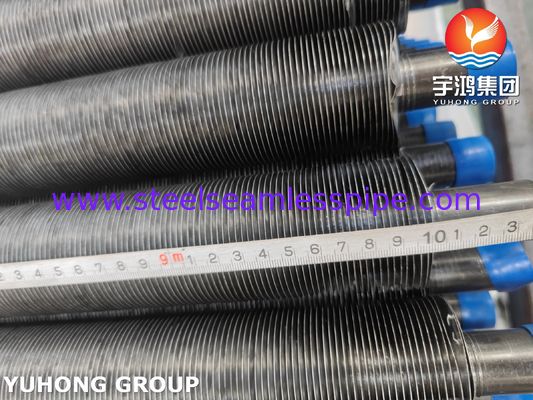

أنبوب الزعانف المدمجة ASME SA209 مع زعنفة AL1060
أنبوب الزعانف المدمجة ASME SA209 مع زعنفة AL1060 هو مكون نقل حرارة عالي الكفاءة مصمم للتطبيقات التي تكون فيها الموصلية الحرارية الفائقة ومقاومة التآكل ذات أهمية قصوى في البيئات ذات درجة الحرارة المعتدلة. إنه يجمع بين الخصائص الميكانيكية القوية وقابلية اللحام لأنبوب القاعدة الفولاذي ASME SA209 مع الأداء الحراري الاستثنائي والمقاومة الجوية لزعانف الألومنيوم AL1060 المدمجة ميكانيكيًا. يوفر هذا التكوين توازنًا مثاليًا بين الأداء والمتانة وفعالية التكلفة لمبادلات الحرارة الصناعية المختلفة.
مادة الأنبوب الأساسي: ASME SA209
ASME SA209 هي مواصفة لأنابيب الغلايات والسخانات الفائقة المصنوعة من سبائك الكربون والموليبدينوم الفولاذية غير الملحومة. يوفر إضافة الموليبدينوم قوة محسنة في درجات الحرارة المرتفعة مقارنة بالفولاذ الكربوني.
عنصر السبائك الرئيسي: الموليبدينوم (Mo). يعزز هذا العنصر قوة و مقاومة الزحف للفولاذ في درجات الحرارة المرتفعة.
مادة الزعانف: ألومنيوم AL1060
AL1060 عبارة عن سبيكة ألومنيوم نقية تجاريًا (بحد أدنى 99.6٪ Al)، تشتهر بموصلتها الحرارية الممتازة وقابليتها للتشكيل ومقاومتها المتميزة للتآكل الجوي.
التركيب الكيميائي (%)
التركيب الكيميائي (%) لـ ASME SA209 T1a
|
العنصر |
C |
Mn |
P |
S |
Si |
Mo |
|
النطاق |
≤0.18 |
0.30-0.80 |
≤0.025 |
≤0.025 |
0.10-0.50 |
0.44-0.65 |
التركيب الكيميائي لـ AL1060 (%)
|
العنصر |
Al |
Fe+Si |
Cu |
Mn |
Mg |
Zn |
Ti |
أخرى (كل منها) |
أخرى (إجمالي) |
|
النطاق |
≥99.60 |
≤0.35 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.10 |
الخصائص الميكانيكية
الخصائص الميكانيكية للأنبوب الأساسي ASME SA209 T1a
|
قوة الشد |
قوة الخضوع |
الصلابة |
الاستطالة |
|
≥380 ميجا باسكال |
≥205 ميجا باسكال |
- |
≥30% |
الخصائص الميكانيكية لزعانف AL1060
|
قوة الشد |
قوة الخضوع |
الصلابة |
الاستطالة |
|
60 - 95 ميجا باسكال |
≥25 ميجا باسكال |
≤27 HB |
≥15% |
مزايا أنبوب الزعانف المدمجة ASME SA209 مع زعنفة Al1060
|
الخاصية |
الفوائد |
|
الكفاءة الحرارية العالية |
توفر زعنفة الألومنيوم AL1060 تبديدًا ممتازًا للحرارة نظرًا لموصلتها الحرارية العالية (~200 واط/م·ك)، مما يعزز بشكل كبير معامل انتقال الحرارة الإجمالي للأنبوب. |
|
مقاومة التآكل |
توفر زعنفة AL1060 مقاومة فائقة للتآكل الجوي، وتشكل طبقة أكسيد واقية. يوفر الأنبوب الأساسي SA209 مقاومة للبيئات الصناعية المختلفة والتحجيم. |
|
فعالية التكلفة |
توفر الزعانف المصنوعة من الألومنيوم على أنبوب فولاذي حلاً اقتصاديًا أكثر مقارنة بالأنابيب ذات الزعانف المصنوعة بالكامل من الفولاذ المقاوم للصدأ أو السبائك بالكامل، مما يوفر أداءً ممتازًا بتكلفة مادية أقل. |
|
زعانف خفيفة الوزن |
يقلل استخدام الألومنيوم للزعانف من الوزن الإجمالي لتجميع مبادل الحرارة مقارنة بمواد الزعانف الأثقل، مما قد يبسط هياكل الدعم والتركيب. |
|
رابطة ميكانيكية قوية |
تخلق عملية تصنيع الزعانف المدمجة رابطة ميكانيكية قوية ودائمة بين الزعنفة والأنبوب، مما يضمن السلامة الهيكلية في ظل الدورات الحرارية والاهتزاز. |
|
تآزر المواد |
يستخدم هذا المزيج على النحو الأمثل قوة واحتواء الضغط للأنبوب الأساسي الفولاذي مع نقل الحرارة الفائق ومقاومة التآكل الجوي لزعانف الألومنيوم. |
تطبيقات أنبوب الزعانف المدمجة ASME SA209 مع زعنفة AL1060
1. مولدات البخار لاستعادة الحرارة (HRSG): أقسام الموفر والمبخر منخفضة الحرارة حيث بردت الغازات الدقيقة بدرجة كافية لتجنب ارتفاع درجة حرارة زعانف الألومنيوم.
2. مبادلات الحرارة المبردة بالهواء (ACHEs): تستخدم كمجموعات ذات زعانف في مراوح السحب القسري أو المستحث لتبريد سوائل العمليات والمياه ومواد التشحيم في البتروكيماويات ومحطات الطاقة.
3. سخانات الهواء الصناعية: لتسخين هواء الاحتراق أو هواء العملية في الأفران والأفران، مما يحسن الكفاءة الحرارية.
4. أفران التجفيف وأنظمة التدفئة والتهوية وتكييف الهواء: كعناصر نقل حرارة أساسية في أنظمة التجفيف الصناعية ووحدات التدفئة والتهوية وتكييف الهواء واسعة النطاق.
5. أجهزة استعادة الطاقة: نقل الطاقة بين تيارات العادم والهواء النقي في أنظمة التحكم في مناخ المباني.
