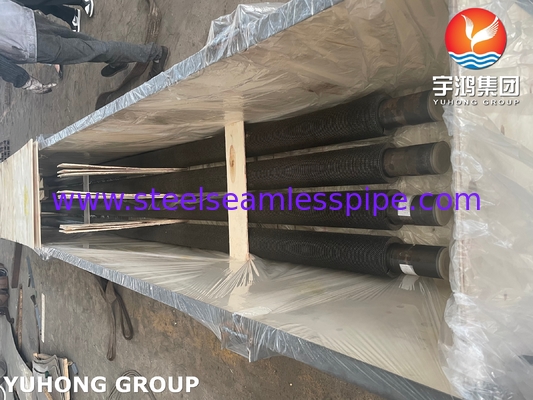

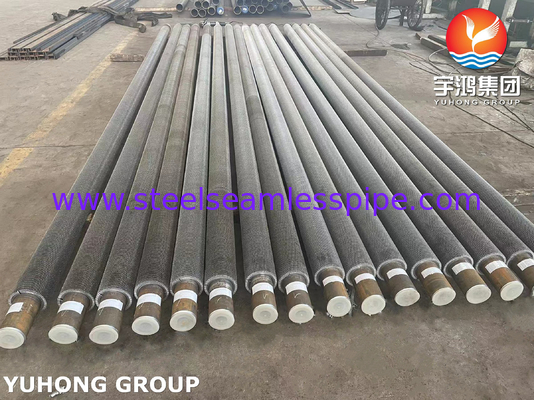

أنبوب زعانف مسنن ASTM A335 P9 لمكثف تكرير الزيت

ASTM A335 P9 هو فولاذ سبيكة الكروم الموليبدينوم يستخدم على نطاق واسع في التطبيقات عالية درجة الحرارة والضغط العالي.والقدرة على تحمل الإجهاد الحراري والميكانيكيتتضمن الميزات الرئيسية لـ ASTM A335 P9:

• تكوين المواد:

  • الكروم (Cr): 8.0-10.0%
  • الموليبدينوم (Mo): 0.90-1.10%
  • الكربون (C) ، المانغنيز (Mn) ، السيليكون (Si) ، الفوسفور (P) ، الكبريت (S) ، وغيرها.

• التطبيقات:

  • محطات الطاقة
  • الغلايات
  • مبادلات الحرارة
  • الصناعات البتروكيماوية والكيميائية

• المزايا:

  • مقاومة عالية للاكسدة والتقليص عند درجات حرارة مرتفعة.
  • قوة ممتازة ومقاومة الزحف.
  • قابلية اللحام والصناعة العالية.

2ما هو أنبوب الزعانف المتسلسل؟

• الخصائص الرئيسية لأنبوبات الزعانف الملسومة:

  • تحسين الموصلات الحرارية بسبب زيادة مساحة السطح
  • انخفاض التلوث والترسبات بسبب التصميم المسمار.
  • التصميم المدمج والخفيف للتركيب الفعال.

• التطبيقات:

  • مبادلات الحرارة المبردة بالهواء
  • مبردات الغاز
  • أجهزة التوفير
  • وحدات معالجة النفط والغاز

3أنبوب ASTM A335 P9 ذو الزعانف المتدلية

• عملية التصنيع:

  • إنتاج الأنابيب الأساسية: يتم تصنيع أنبوب القاعدة من الفولاذ سبائك ASTM A335 P9 ، مما يضمن قوة عالية ومقاومة للإجهاد الحراري.
  • مرفق الزعانف: الأجنحة المسمارية ، المصنوعة عادةً من مواد مماثلة أو متوافقة ، يتم طيها على شكل ملفوف وتثبيتها بشكل آمن على أنبوب القاعدة.يمكن تحقيق الارتباط من خلال تقنيات مثل لحام عالية التردد أو لف الميكانيكية.
  • إصلاح الزعانف: تم تقطيع الزعانف (المنقوشة) لزيادة الاضطرابات في تدفق السائل ، مما يحسن كفاءة نقل الحرارة.

• المواصفات:

  • المواد:
    • أنبوب القاعدة: ASTM A335 P9
    • الزعانف: من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الفولاذ المسبوب
  • أبعاد الأنابيب:
    • القطر الخارجي (OD): حسب متطلبات التصميم (عادة ما تكون بين 1" إلى 8")
    • سمك الجدار: وفقا لمعايير ASTM A335 P9

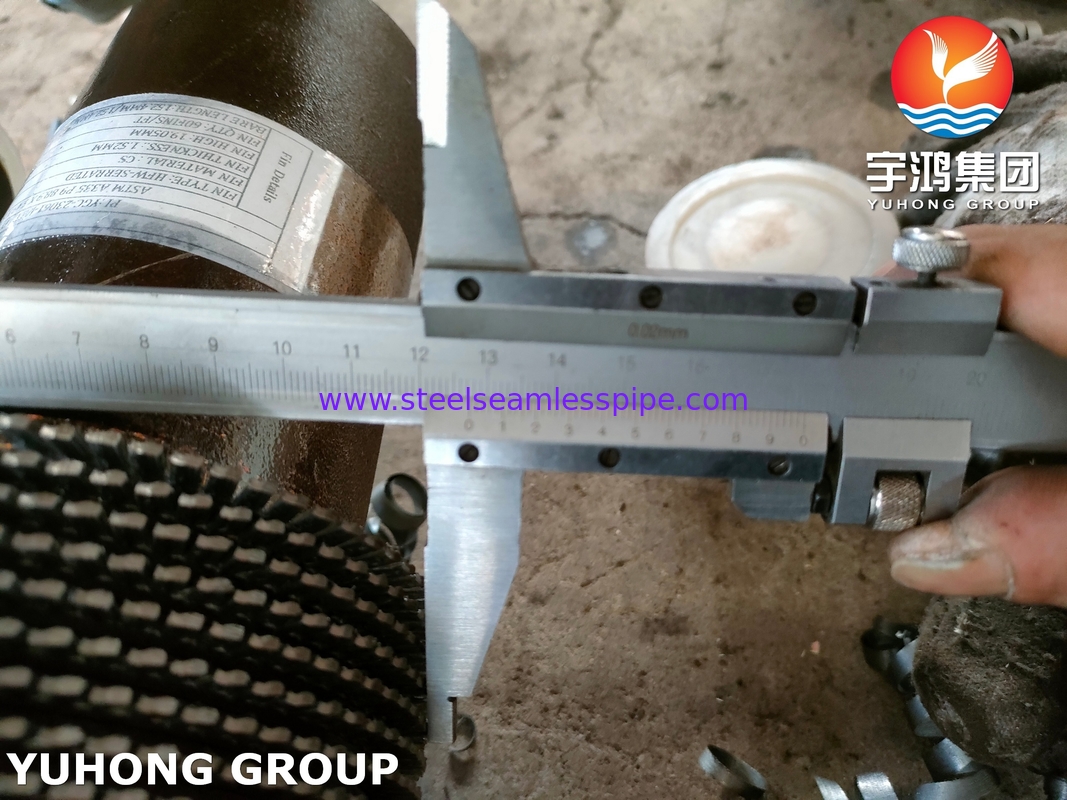

  • أبعاد الزعانف:
    • ارتفاع الزعانف: عادة 5mm-15mm
    • مسافة الزعانف: 2mm-10mm
    • سمك الزعانف: 0.5mm-1.5mm
  • ظروف التشغيل:
    • درجة الحرارة: تصل إلى 600-650 درجة مئوية (اعتمادا على اختيار المواد)
    • الضغط: مناسب لنظم الضغط العالي

4مزايا أنابيب ASTM A335 P9 ذات الزعانف المتسلسلة

• كفاءة حرارية عالية: التصميم المسمار يعزز الاضطرابات في تدفق السائل، وتحسين معدلات نقل الحرارة.
• المدى الطويل: أنبوب الأساس الفولاذي P9 يقدم مقاومة استثنائية لدرجات الحرارة العالية والأكسدة والإجهاد الحراري.
• مقاومة التآكل: الكروم والموليبدينوم في P9 تعزز مقاومة التآكل والتقليص.
• توفير الطاقة: تحسين كفاءة نقل الحرارة يقلل من استهلاك الطاقة وتكاليف التشغيل.
• التخصيص: يمكن تخصيص الزعانف الملسومة لأبعاد محددة، ومساحات، وسماكة لتلبية متطلبات التطبيق.

5تطبيقات أنابيب ASTM A335 P9

• توليد الطاقة:

  • غلايات البخار
  • أجهزة التوفير
  • مولدات بخار استرداد الحرارة (HRSG)

• البتروكيماويات والمصافي:

  • مبادلات الحرارة المبردة بالهواء
  • سخانات العملية
  • مبردات الغاز

• النفط والغاز:

  • منصات البحرية
  • محطات معالجة الغاز
  • محطات الغاز الطبيعي المسال

• المعالجة الكيميائية:

  • مبادلات الحرارة في المفاعلات الكيميائية
  • مكثفات وتبخيرات

6معايير الجودة والاختبار

• اختبار المواد:

  • تحليل التكوين الكيميائي
  • اختبار الخصائص الميكانيكية (مقاومة الشد، صلابة، الخ)

• اختبار غير مدمر (NDT):

  • اختبار بالموجات فوق الصوتية
  • الاختبار الإشعاعي
  • اختبار التيار الدوري

• فحص الأبعاد:

  • التحقق من أبعاد الأنبوب والصفف
  • سلامة ربط الزعانف

• الاختبار التشغيلي:

  • اختبار الأداء الحراري
  • تقييم مقاومة التآكل

7الاستنتاج
