| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A335 GR P5 أنبوب زعانف مرصع |
| الحد الأدنى لكمية: | 1ton |
|---|---|
| الأسعار: | 1-200000 USD |
| تفاصيل التغليف: | علبة خشب الرقائق مع الإطار الحديدي |
| وقت التسليم: | 30-60 أيام |
| شروط الدفع: | T/T ، L/C. |
| القدرة على العرض: | 1500 طن/شهر |
| منتج: | أنبوب الزعنفة / أنبوب الزعانف | نوع الأنبوب زعانف: | مرصع أنبوب الزعانف |
|---|---|---|---|
| معيار أنبوب الزعانف: | ASTM A335 | مادة أنبوب الزعانف: | سبائك الصلب P5 |
| مادة الزعنفة: | بشكل عام نفس الأنبوب الأساسي | تعبئة أنبوب الزعانف: | علبة خشب الرقائق مع الإطار الحديدي |
| إبراز: | أنبوب زعانف من الفولاذ السبائكي ASTM A335 Gr P5,أنبوب مُزود بزعانف للمصفاة,أنبوب زعانف لفرن التسخين,studded finned tube for refinery,heating furnace finned tube |
||

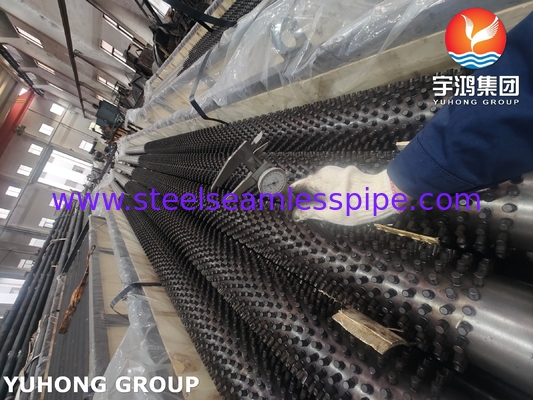

أنبوب ASTM A335 Gr P5 المزروع بالفولاذ اللاصق للفرن التدفئة لمصافي

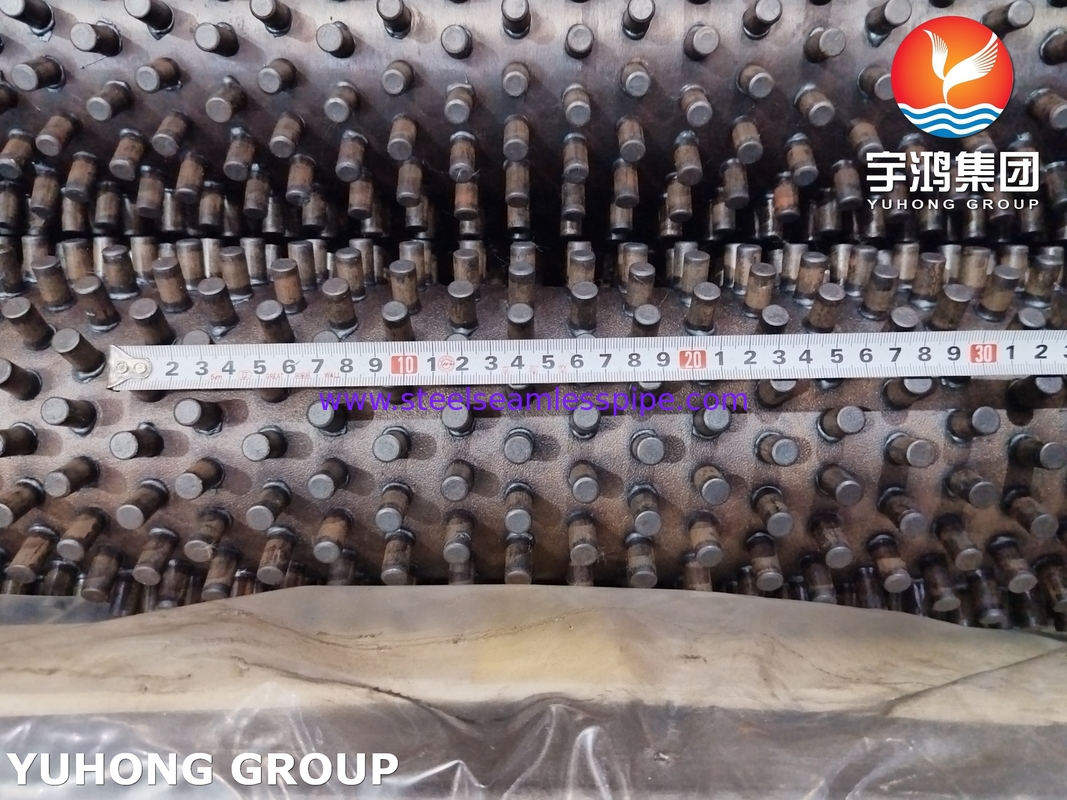

الأنابيب المكبوتة لا تستخدم أجنحة متواصلةيتم لحام عدد كبير من المسامير المعدنية على شكل إبرة (أسطوانية) أو على شكل رأس (تشبه غطاء الظفر) على السطح الخارجي للأنبوب الأساسي من خلال لحام المقاومة وطرق أخرى.تكمن الميزة الأساسية للأنابيب المزدوجة في قدرتها على توفير نقل حرارة موثوق به وفعال حتى في ظل ظروف قاسية للغاية.خاصة في البيئات ذات الحرارة المشعة عالية الكثافة، فضلاً عن القشرة الشديدة والتكسير.
مادة الأنبوب الأساسي P5 هي درجة من معيار ASTMA335، A335 يغطي الجدار الاسمي والجدار الحد الأدنى من أنابيب الفولاذ اللاصق الفيرريتية غير الملحومة المخصصة للخدمة في درجات الحرارة العالية.
التركيب الكيميائي (%) --ماكس
| الدرجة | ج | م | (ب) | سو | نعم | سي سي | (مو) |
| P5 | 0.15 | 0.3-0.6 | 0.025 | 0.025 | 0.50 | 4.00-600 | 0.45-0.65 |
الخصائص الميكانيكية
| الدرجة | قوة الشد، دقيقة | قوة العائد (0.2٪ تعويض، دقيقة) | الطول الطويل |
| P5 | 60ksi (415 MPa) | 30ksi (205 MPa) | 30% |

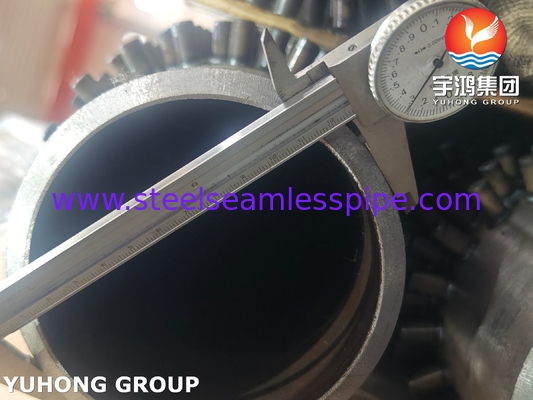

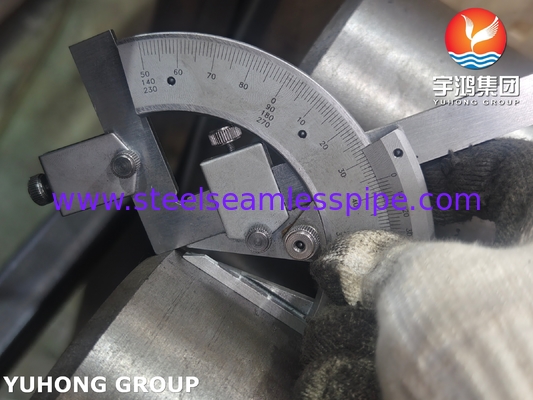

عمليات فحص واختبار الأنابيب الأساسية
| 1التكوين الكيميائي | |||
| 2الخصائص الميكانيكية | |||
| 3اختبار التسطيح | |||
| 4اختبار بالموجات فوق الصوتية | |||
| 5اختبار التآكل بين الحبيبات | |||
| 6اختبار القسوة | |||
| 7اختبار التوتر العرضي (فقط للأنابيب المعدنية الثنائية) ، الخ. |
مجالات التطبيق الرئيسية
التطبيق الرئيسي: الجزء المشع من أفران التدفئة في صناعات تكرير النفط والكيماويات هو المكان الذي تستخدم فيه الأنابيب المزروعة بشكل شائع وأهمية.
سيناريو التطبيق: في الأجزاء المشعة من أفران التقطير، أفران الكوكز، أفران إعادة التشكيل في مصافي النفط، وكذلك أفران كراك الايثيلين في الصناعة الكيميائية.
في الحالات التي يكون فيها ارتداء كبير وتآكل المبادل الحراري
سيناريوهات التطبيق: أنابيب تبادل حرارة غارقة في مفاعلات السرير السائل، أنظمة استرداد حرارة غازات الدخان، الخ.
مفاعل كيميائي خاص يحتاج إلى تعزيز نقل الحرارة
سيناريو التطبيق: أنواع معينة من المفاعلات الثابتة، أو كمكونات داخل المفاعل.
المواصفات الخاصة بأنواع مختلفة من الأنابيب ذات الأجنحة
| النوع | الوصف | أنبوب القاعدة | مواصفات الزعانف (ملم) | ||
| جرعة زائدة (م) | طوق الزعانف | ارتفاع الزعانف | سمك الزعانف | ||
| مضمنة | أنبوب الزعانف من النوع G | 16-63 | 2.1~5 | < 17 | 04 |
| مصدومة | المعادن المجمعة المعدنية | 8-51 | 1.6~10 | < 17 | 0.2-0.4 |
| أنبوب ذو زعانف منخفض أنبوب ذو زعانف من النوع T | 10-38 | 0.6~2 | <1.6 | 03 | |
| أنابيب الخيزران الأنابيب المموجة | 16-51 | 8.0~30 | <2.5 | / | |
| جرح | أنبوب الزعانف من نوع l/kl/ll | 16-63 | 2.1~5 | < 17 | 04 |
| سلسلة | أنبوب ذو زعانف | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من نوع U | 16-38 | / | / | / |
| الحوائط | أنبوب زعانف لحام عالي التردد | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| أنبوب الزعانف من نوع H/HH | 25-63 | 8 ~ 30 | <200 | 1.5-35 | |
| أنبوب ذو زعانف | 25-219 | 8 ~ 30 | 5 ~ 35 | 5-20 | |
