| Place of Origin: | China |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Minimum Order Quantity: | 200-500KGS |
|---|---|
| الأسعار: | قابل للتفاوض |

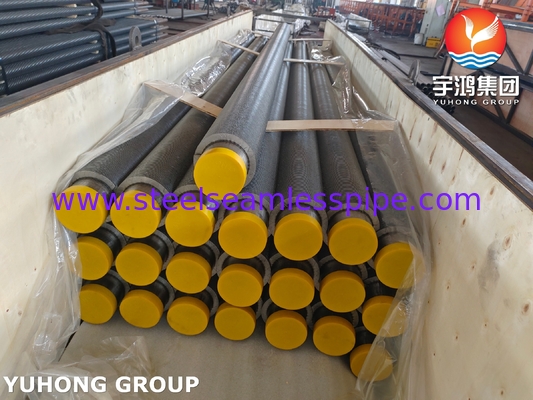

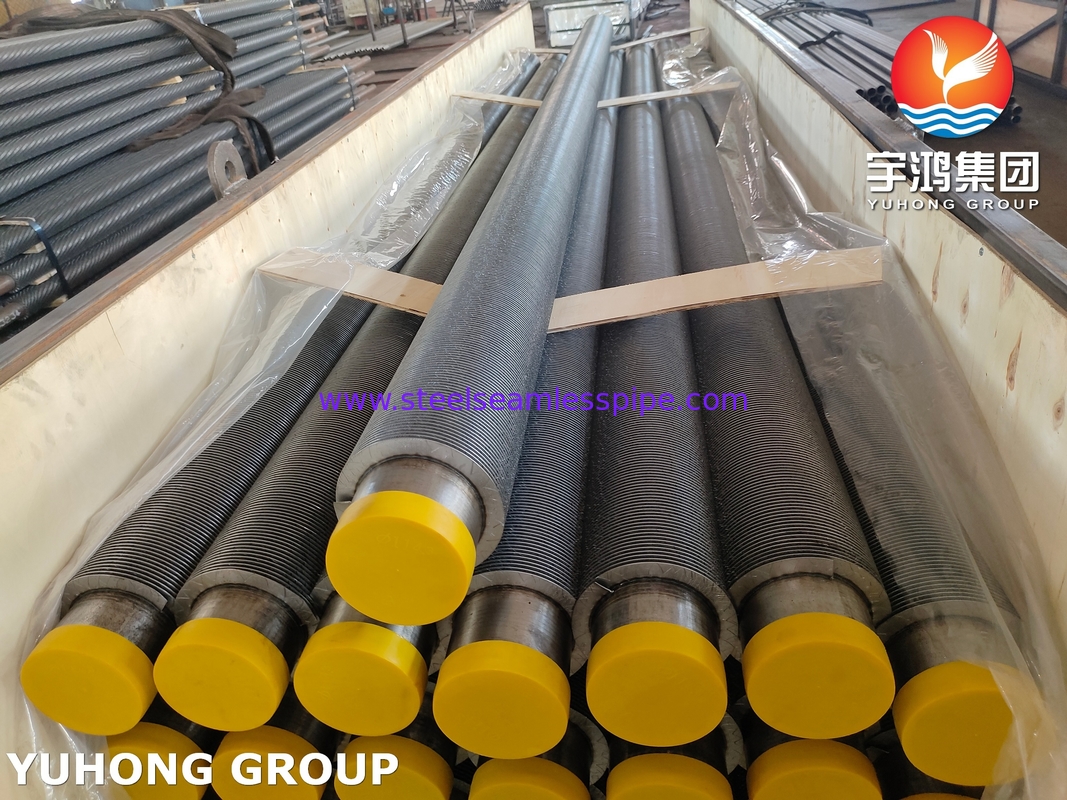

| Packaging Details: | Requirements/ Ply-wooden Case/ Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 45-75 Days (Depend on Customer's Requirement |
| Payment Terms: | L/C,T/T，AT SIGHT |
| Supply Ability: | According to Clients' requirements |

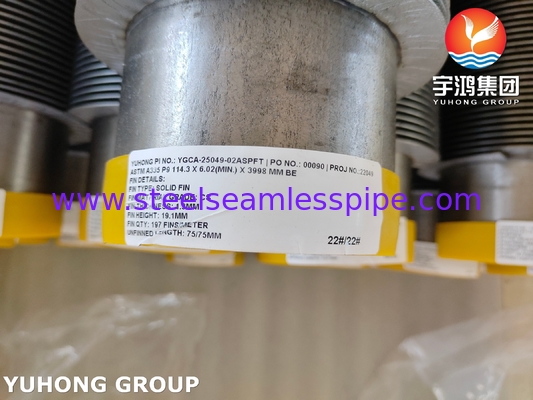

| Tube Material: | P9 | Fin Type: | HFW Finned Tube |
|---|---|---|---|
| Fin Thickness: | 1.3MM | Fin Tube Length: | 3998MM |
| Tube Specification: | ASTM A335/ ASME SA335 | Fin Material Grade: | CS |
| Highlight: | Alloy Steel Fin Tube, ASTM A335 Fin Tube, High Frequency Weled Fin Tube | ||
| إبراز: | أنبوب زعانف من سبائك ASTM A335 P9,أنبوب HWF للطاقة الكهربائية,أنبوب زعانف من سبائك الصلب مع ضمان,HWF fin tube for power plant,alloy steel fin tube with warranty |
||
ما هو أنبوب ASTM A335 P9؟
مادة الأنبوب الأساسي: ASTM A335 P9:
ASTM A335 P9 هي فولاذ من سبيكة الكروم والموليبدينوم المعروفة بقوتها عالية درجة الحرارة ومقاومتها للتأكسد.
يستخدم على نطاق واسع في توليد الكهرباء وتطبيقات البتروكيماويات والمصافي حيث يتطلب خدمة درجة حرارة مرتفعة.
هذه المادة توفر مقاومة جيدة لتآكل الكبريت واستقرار هيكلي تحت الضغوط الحرارية العالية.
ما هو أنبوب الزعانف؟
يظهر سبيكة P9 قابلية اللحام والتشكيل الممتازة ، مما يجعلها مناسبة لتصنيع مكونات مبادلة الحرارة.
أنابيب الزعانف الصلبة هي أنابيب متكاملة ذات الزعانف حيث يتم تشكيل الزعانف مباشرة من مادة الأنابيب أو يتم توصيلها بقوة من خلال عملية قوية مثل التطويق أو اللحام.وهي مصممة لنقل الحرارة بكفاءة في البيئات المطالبة، بما في ذلك الظروف عالية درجة الحرارة والضغط العالي التي توجد عادة في الغلايات، وأجهزة التدفئة، ومبردات غاز العملية.
أنواع أنابيب الزعانف ومواصفات المواد:
مرجعية الحجم لأنواع مختلفة من أنابيب الزعانف
| النوع | الوصف | أنبوب القاعدة | مواصفات الزعانف (ملم) | ||
| جرعة زائدة (م) | طوق الزعانف | ارتفاع الزعانف | سمك الزعانف | ||
| مضمنة | أنبوب الزعانف من النوع G | 16-63 | 2. 1-5 | < 17 | 04 |
| مصدومة | المعادن المجمعة المعدنية | 8-51 | 1.6-10 | < 17 | 0.2-0.4 |
| أنبوب ذو زعانف منخفض أنبوب ذو زعانف من النوع T | 10-38 | 0.6-2 | <1.6 | 03 | |
| أنابيب الخيزران الأنابيب المموجة | 16-51 | 8-30 | <2.5 | / | |
| جرح | أنبوب الزعانف من نوع l/kl/ll | 16-63 | 2. 1-5 | < 17 | 04 |
| سلسلة | أنبوب ذو زعانف | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من نوع U | 16-38 | / | / | / |
| الحوائط | أنبوب زعانف لحام عالي التردد | 16-219 | 3-25 | 5-30 | 0.8-3 |
| أنبوب الزعانف من نوع H/HH | 25-63 | 8-30 | <200 | 1.5-35 | |
| أنبوب ذو زعانف | 25-219 | 8-30 | 5-35 | φ5-20 | |
| P9 التركيب الكيميائي(%) | |||||||
| العنصر | ج | نعم | سي سي | م | (ب) | (مو) | S |
| النطاق | ≤0.15 | 0.50-100 | 8.00-10.00 | 0.30-0.60 | ≤ 0.025 | 0.9-110 | ≤0.025 |
الخصائص الميكانيكية
| ASTM A335 P9الخصائص الميكانيكية | |||
| قوة الشد | قوة الغلة | صلابة | الطول |
| 415MPa | ≥205MPa | ≤ 179HB | 30% |
المواد المكافئة لـ P9
| الأمم المتحدة | ب.س. | إيزو | ASTM | ASME | JIS G 3468 | DIN | NK | الـ ABS |
| K81590 | 3604-620 | 9329-2 P9 | A335 P9 | SA335 P9 | STPA 26 | 17175 12CrMo195 | KSTPA 26 | ABS Gr.9Cr |
تطبيقات أنبوب ASTM A335 P9 HFW Solid Fin
1أنظمة استرداد الحرارة في المصافي والمصانع الكيميائية
2عناصر الغلاية والحرارة العالية في محطات توليد الطاقة الحرارية
3تسخينات وتبريدات الغاز
4تسخين هواء مسبق و إقتصادي
5محولات أنابيب عالية الحرارة في وحدات استرداد الكبريت
المزايا التنافسية
1أنبوب أساسي عالي الجودة يضمن الموثوقية تحت الضغط
2يتم تصنيع الأجنحة بشكل متكامل أو لحام مع اختراق كامل للتواصل الحراري العالي والقوة الميكانيكية
3قادرة على العمل في درجات حرارة تصل إلى 600 درجة مئوية
4دعم هندسي مخصص لتحسين الأداء لتطبيقات محددة
5الامتثال الكامل لمعايير ASME و ASTM ومعايير العملاء الخاصة
