| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME SA192 |
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |

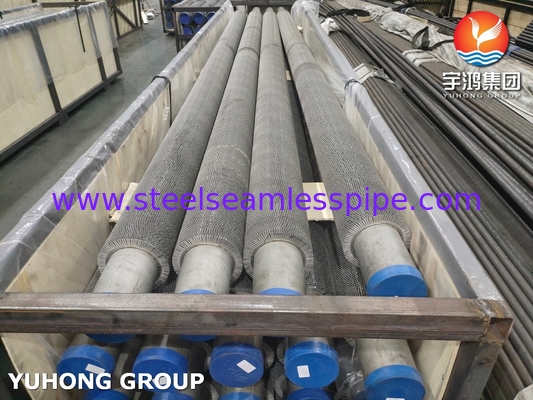

| تفاصيل التغليف: | صناديق خشبية مزدوجة مع إطارات فولاذية ((كلا طرفي الأنابيب لديهما أغطية بلاستيكية) |
| وقت التسليم: | 15-30 يوم |
| شروط الدفع: | L/C ، T/T. |
| القدرة على العرض: | 10000 طن/شهر |
| اسم المنتج: | أنبوب ذو زعانف مسنن | مواصفات الأنبوب الأساسي: | ASME SA192/ ASTM A192 |
|---|---|---|---|

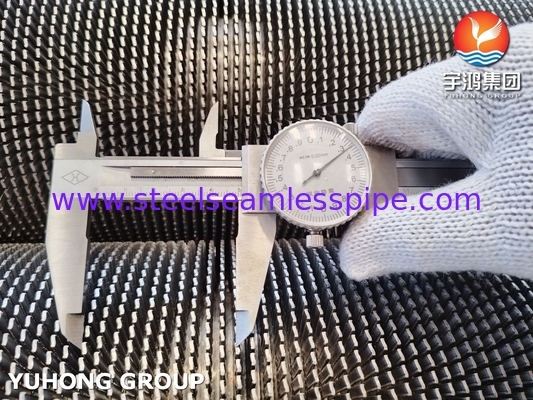

| مادة الزعنفة: | الصلب الكربوني | ارتفاع الزعنفة: | 5-30 مم |
| زعنفة سميكة: | 0.8-3mm | ملعب الزعنفة: | 3-25mm |
| أنبوب قاعدة OD: | 16-219mm | لينج: | ≤34 مم |
| تطبيق: | الاقتصاد ، استرداد الحرارة ، الفرن ، التبريد | ||
| إبراز: | أنبوب ASME SA192 من الفولاذ الكربوني,أنبوب زعانف مسنن للموفر,أنبوب زعانف لاستعادة الحرارة مع شريط زعانف CS,serrated fin tube for economizer,heat recovery fin tube with CS fin strip |
||

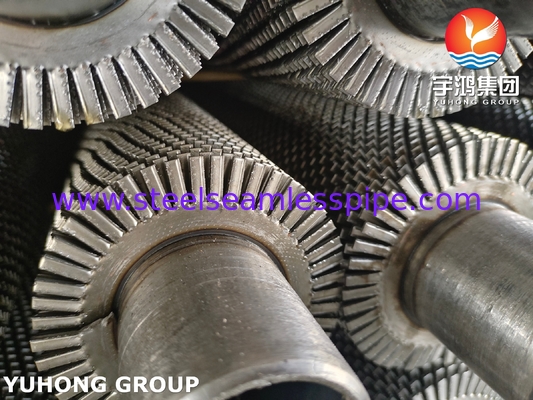

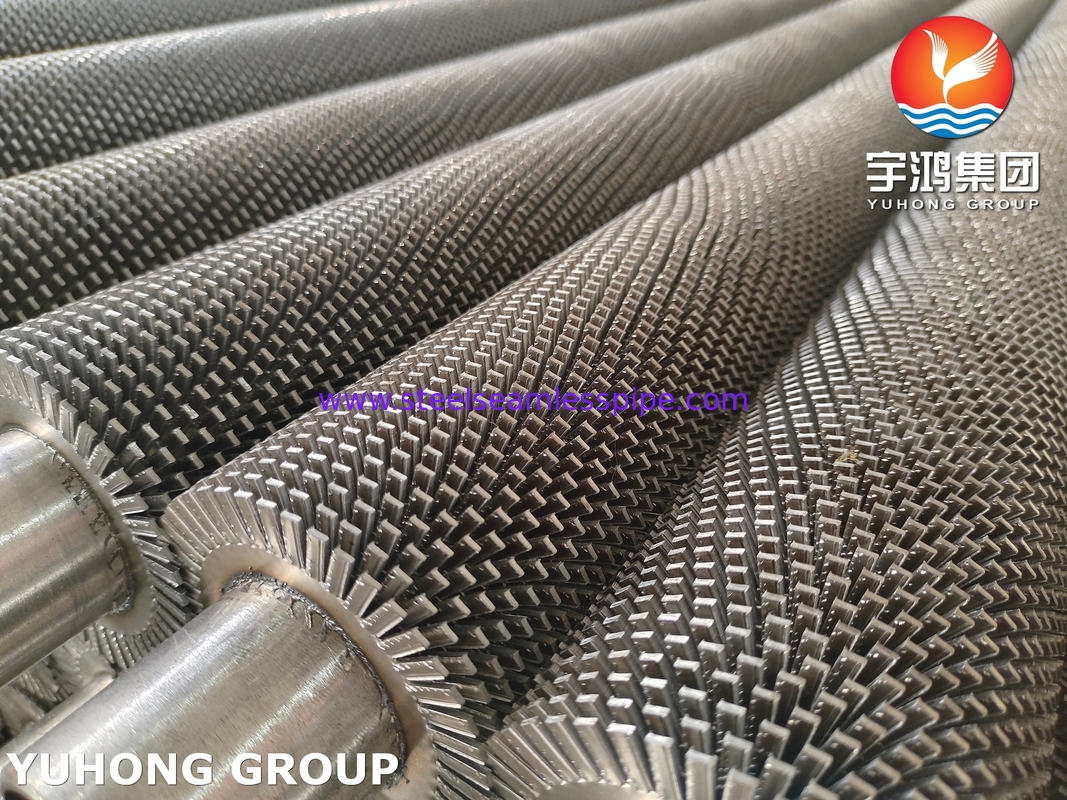

ASME SA192 أنبوب زعانف من الفولاذ الكربوني مسنن مع شريط زعانف CS للموفر واستعادة الحرارة
تم تصميم مكون التبادل الحراري عالي الكفاءة هذا خصيصًا لموفرات الغلايات وأنظمة استعادة الحرارة المهدرة الصناعية. إنه يستخدم الفولاذ الكربوني ASME SA192 كمادة أنبوب أساسي، ويتم لف شريط الزعانف المصنوع من الفولاذ الكربوني حلزونيًا وملحومًا بإحكام على السطح الخارجي للأنبوب الأساسي من خلال عملية اللحام عالية التردد، مما يشكل هندسة زعانف مسننة مميزة.
يعمل هذا التصميم الفريد على تعطيل طبقات حدود السوائل بشكل فعال، ويعزز الاضطراب، ويحسن بشكل كبير كفاءة نقل الحرارة (أعلى بنسبة 20٪ -30٪ من الزعانف الملساء). المنتج مناسب بشكل خاص لظروف التشغيل القاسية بما في ذلك بيئات درجة الحرارة / الضغط المرتفعة وتطبيقات غاز المداخن المتربة في الغلايات التي تعمل بالفحم، ومولدات البخار لاستعادة الحرارة (HRSG)، والمصانع البتروكيماوية،ضمان كل من تحسين كفاءة الطاقة والموثوقية التشغيلية على المدى الطويل.
1. الخصائص الكيميائية والميكانيكية
| التركيب الكيميائي ASME SA192 (%) | |||||
| ج | من | ف | س | كر | ني |
|
0.15% - 0.35% |
0.30% - 0.90% | ≤ 0.035% | ≤ 0.035% | ≤ 0.30% | ≤ 0.25% |
الخصائص الميكانيكية
| مكون | الأداء الميكانيكي | الميزات الرئيسية |
| ASME SA192 الأنبوب الأساسي |
· قوة الشد: 415 - 535 ميجا باسكال · قوة الخضوع: ≥ 240 ميجا باسكال · استطالة: ≥ 30% · الصلابة: 160-190 HB |
· ممتاز خصائص الثني واللحام على البارد, التصنيع في أنظمة الأنابيب المعقدة. · درجة حرارة الخدمة على المدى الطويل تصل إلى 400 درجة مئوية مع مقاومة زحف قوية. · أكثر اقتصادا من أنابيب سبائك الصلب مع تلبية متطلبات الضغط للغلايات القياسية ومبادلات الحرارة. |
| شريط زعانف CS |
· قوة الشد: 350 - 500 ميجا باسكال · قوة الخضوع: ≥ 200 ميجا باسكال |
· رابطة معدنية HFW. قوة عالية، مقاومة للاهتزاز، لا تقشر. · صلابة عالية تقاوم تآكل غاز المداخن. يطيل بشكل كبير عمر الخدمة في الظروف القاسية. · تطابق التمدد الحراري مع الأنبوب الأساسي. يتمدد / ينكمش كواحد، ويمنع الإجهاد الحراري. · توازن القوة والمتانة المثالي. يقاوم التعب الناتج عن التدفق من أجل تشغيل آمن ومستقر. |
2. الميزات الرئيسية
3. التطبيقات الرئيسية
موفرات غلايات محطات الطاقة
مولدات البخار لاستعادة الحرارة (HRSG) للتوربينات الغازية
سخانات الهواء المسبقة
استعادة الحرارة المهدرة في وحدات التكسير التحفيزي
أقسام الحمل الحراري لسخانات البتروكيماويات
معدات معالجة الغاز الطبيعي
استعادة الحرارة المهدرة لآلة التلبيد في مصانع الصلب
غلايات الحرارة المهدرة لأفران الأسمنت
مبادلات الحرارة العملية في المصانع الكيماوية
أنظمة التجفيف في صناعة الورق
معدات تبادل الحرارة لمعالجة الأغذية
استخدام الحرارة المهدرة لمحركات الديزل البحرية
