| Place of Origin: | CHINA |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM A213 T9 |
| Minimum Order Quantity: | Depend |
|---|---|
| الأسعار: | 1-150000 USD |
| Packaging Details: | Poly Wooden Case With Iron Frame |
| Delivery Time: | 30-60 days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 1500 tons/month |
| Product: | Finned Tubes | Finned Tubes Type: | HFW Finned Tubes |
|---|---|---|---|
| Base Tube Standard and Material: | ASTM A213 T9 | Fin Material: | Carbon Steel |
| Size and Length: | According to Clients' Needs | Fin Tube Packing: | Poly Wooden Case With Iron Frame |
| إبراز: | أنابيب مُزَعْفَنَة من الفولاذ السبائكي ASTM A213 T9,أنابيب مُزَعْفَنَة HFW لتوليد الطاقة,أنابيب مُزَعْفَنَة لتوليد الطاقة الحرارية,HFW finned tubes for power generation,thermal power generation fin tubes |
||

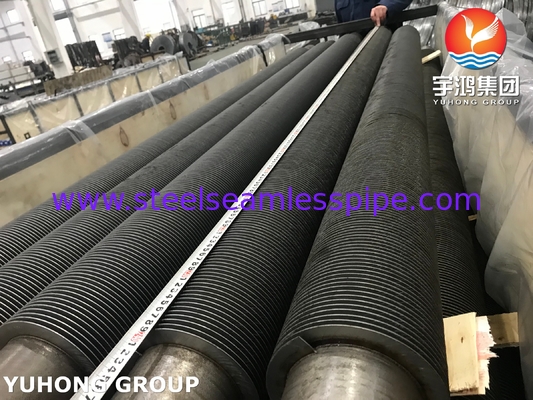

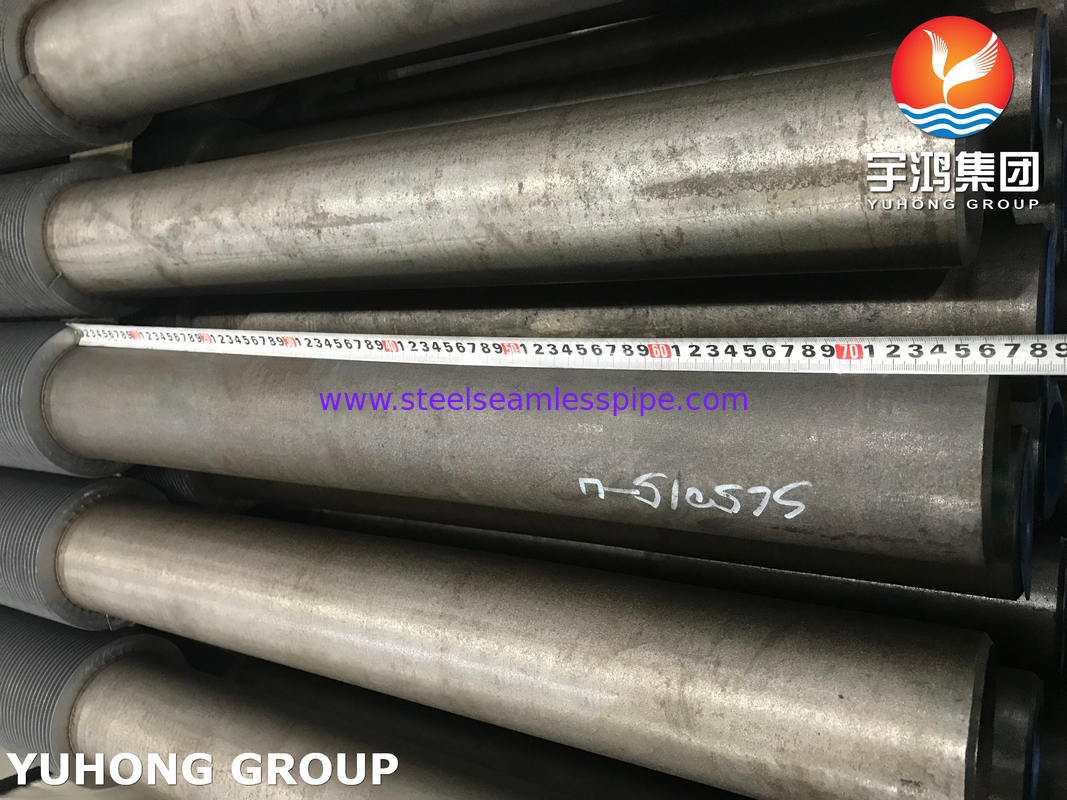

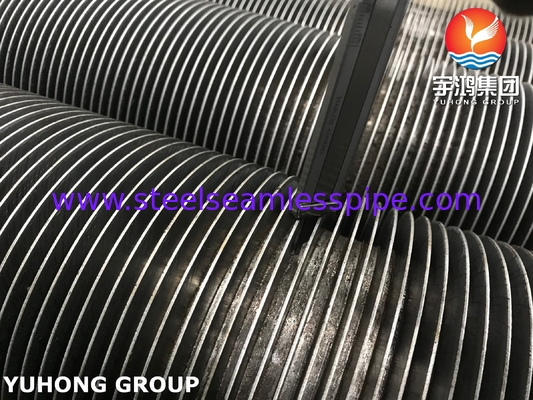

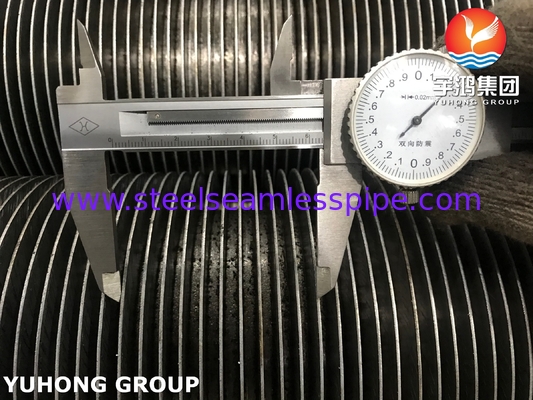

أنابيب HFW ذات الأجنحة من الصلب اللاصق ASTM A213 T9 لتوليد الطاقة الحرارية والنووية
المواصفات العامة أنابيب HFW
أساس أنبوب / أنبوب O.D: 15.88-219.1mm
ارتفاع الزعانف: 5-50 ملم
سمك الزعانف: 0.8-3.0mm
ارتفاع النافذة: حسب طلب العميل.
النهاية: النهايات العادية، النهايات الملتوية
لا توجد منطقة من الزعانف على الجانبين:حسب طلب العميل
أنابيب القاعدة للأنابيب ذات الأجنحة HFW عادة ما تكون: CS / SS / AS؛ عموماً مادة الأجنحة هي نفس مادة الأنابيب
تفاصيل أنبوب ASME SA213 K90941
أسميه SA213غلاية الفولاذ الفيرريتية والآوستنيتية بدون خيوط، وأجهزة التدفئة والأنابيب المبادلة للحرارة، المخصصة للصفوف T5، TP304، إلخ. تستخدم في الغلاية، والغلاية، ومبادلة الحرارة،أو أنابيب مكثفة وتطبيقات أخرى.
التركيب الكيميائي (%)
| الدرجة | ج | م | (ب) | سو | نعم | سي سي | (مو) |
| T9 | 0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.25-100 | 8.00-10.00 | 0.90-1.00 |
الخصائص الميكانيكية
| الدرجة | قوة الشد، دقيقة | قوة العائد (0.2 ٪ تعويض، دقيقة) | الطول | برينيل/فيكرز | روكويل |
| T9 | ksi-60،MPa-415 | ksi-30،MPa-205 | 30% | 179 HBW/190 HV | 89 HRB |
الصناعات ذات الصلة
1توليد الطاقة
الأنابيب المزدوجة في الغلايات ومولدات بخار استرداد الحرارة (HRSG) ، والمؤمنات لتحسين كفاءة تبادل الحرارة في محطات الطاقة الحرارية والنووية.
2البتروكيماويات وتكرير النفط
أنابيب ذات أجنحة في أجهزة التدفئة والمصلحات وأنظمة استرداد حرارة النفايات لتحمل درجات حرارة عالية وبيئات تآكل.
3التكييف والتبريد
جزء من مبردات الهواء والمبردات والمكثفات لأنظمة التحكم في المناخ التجارية والصناعية.
4تسخين العمليات الصناعية
تستخدم في أنظمة التجفيف والأفران والمفاعلات الكيميائية حيث التوزيع المتساوي للحرارة أمر بالغ الأهمية.
5البحرية والبحرية
الأنابيب ذات الأجنحة في مبادلات الحرارة على متن السفن ووحدات تحلية المياه بسبب متانتها في الظروف المالحة.
6تحويل النفايات إلى طاقة ومراقبة البيئة
مكونات مهمة في معالجة غازات الدخان واسترداد غازات العادم وأنظمة الحرق للحد من الانبعاثات.
قدرة المصنع
لأنابيب HFW، مع4 خطوط إنتاج. طول خطي الإنتاج لصنع أنابيب الزعانف أقل من 25 مترًا ، والخطين الآخرين يمكن أن يصلوا إلى 30 مترًا.
المواصفات الخاصة بأنواع مختلفة من الأنابيب ذات الأجنحة
| النوع | الوصف | أنبوب القاعدة | مواصفات الزعانف (ملم) | ||
| جرعة زائدة (م) | طوق الزعانف | ارتفاع الزعانف | سمك الزعانف | ||
| مضمنة | أنبوب الزعانف من النوع G | 16-63 | 2.1~5 | < 17 | 04 |
| مصدومة | المعادن المجمعة المعدنية | 8-51 | 1.6~10 | < 17 | 0.2-0.4 |
| أنبوب ذو زعانف منخفض أنبوب ذو زعانف من النوع T | 10-38 | 0.6~2 | <1.6 | 03 | |
| أنابيب الخيزران الأنابيب المموجة | 16-51 | 8.0~30 | <2.5 | / | |
| جرح | أنبوب الزعانف من نوع l/kl/ll | 16-63 | 2.1~5 | < 17 | 04 |
| سلسلة | أنبوب ذو زعانف | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من نوع U | 16-38 | / | / | / |
| الحوائط | أنبوب زعانف لحام عالي التردد | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| أنبوب الزعانف من نوع H/HH | 25-63 | 8 ~ 30 | <200 | 1.5-35 | |
| أنبوب ذو زعانف | 25-219 | 8 ~ 30 | 5 ~ 35 | φ5-20 | |
أنبوب / أنبوب قاعدة:
1الفولاذ المقاوم للصدأ: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
2الصلب المزدوج / السوبر المزدوج: ASME SA789/A789 ، ASME SA790/A790
3الصلب الكربوني: ASME SA106/ASTM A106 ، ASME SA179/ASTM A179 ، ASME SA192/ASTM A192 ، ASTM A214 ، ASTM A210
4الفولاذ اللاصق: ASME SA213/ASTM A213, ASME SA335 /ASTM A335
5فولاذ سبائك النيكل: سبائك النيكل / الينكونيل / النيكل النقي / سبائك NS / سبائك النحاس
مادة الزعانف:الفولاذ المسبوب ، الفولاذ المقاوم للصدأ ، الفولاذ الكربوني
