| Place of Origin: | China |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM A106 Gr.B |
| Minimum Order Quantity: | 1PC |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Ply-wooden Cases with Steel Frames(both ends of pipes have plastic caps) |
| Delivery Time: | According to Clients' quantity |
| Payment Terms: | L/C,T/T |
| Supply Ability: | According to Clients' requirements |
| Product Name: | Single H / Double H Type Fin Tube | Base Tube Specification & Material: | ASTM A106 Gr.B |
|---|---|---|---|
| Fin Material: | Carbon Steel | Fin Height: | <200mm |
| Fin Thick: | 1.5mm-3.5mm | Fin Pitch: | 8mm-30mm |
| Base Tube OD: | 25mm-63mm | Application: | Radiator, Heat Exchanger, Refrigerator, Economizer |
| إبراز: | أنابيب الفولاذ الكربوني بدون طبقة ASTM A106,أنبوب ذو زعانف مربع من نوع H,أنبوب ذراع المشعّل مع ضمان,square H type fin tube,radiator fin tube with warranty |
||

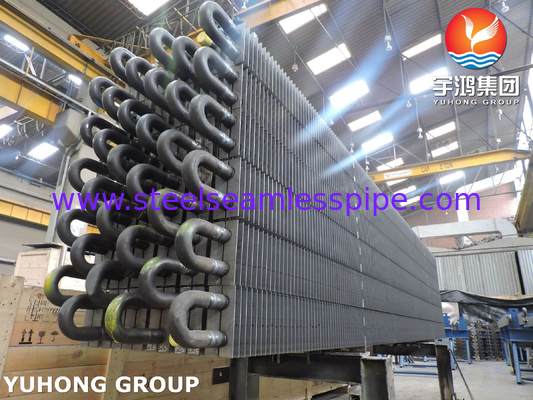

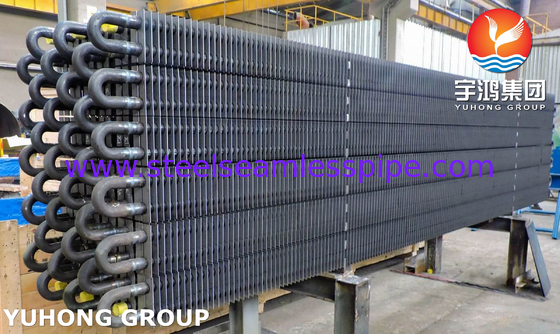

أنبوب فولاذي كربوني سلس ASTM A106 Gr.B أنبوب زعانف مربع (نوع H) للمشعاع
أنبوب زعانف مربع (نوع H) من الفولاذ الكربوني السلس ASTM A106 Gr.B للمشعاع هو مكون نقل حرارة عالي الكفاءة مصمم لأنظمة التدفئة الصناعية. مصنع من أنبوب فولاذي كربوني سلس ASTM A106 Gr.B, يتميز بـ أنبوب قاعدة مربع مع زعانف من النوع H ملحومة حلزونيًا لزيادة تبديد الحرارة. تم تصميم أنبوب الزعانف هذا لـ التوصيل الحراري العالي، ومقاومة الضغط (مناسبة لأنظمة البخار/الماء ذات درجة الحرارة العالية)، والحماية من التآكل على المدى الطويل, مما يجعله مثاليًا لـ المشعاعات، والمبادلات الحرارية، وتطبيقات الغلايات. له هندسة الزعانف المحسنة (النوع H) تضمن تحسين تدفق الهواء وكفاءة نقل الحرارة في الأماكن الضيقة، مما يقلل من استهلاك الطاقة مع الحفاظ على المتانة الهيكلية في ظل ظروف التشغيل القاسية.
1. نظرة عامة ذات صلة بأنبوب الزعانف من النوع H

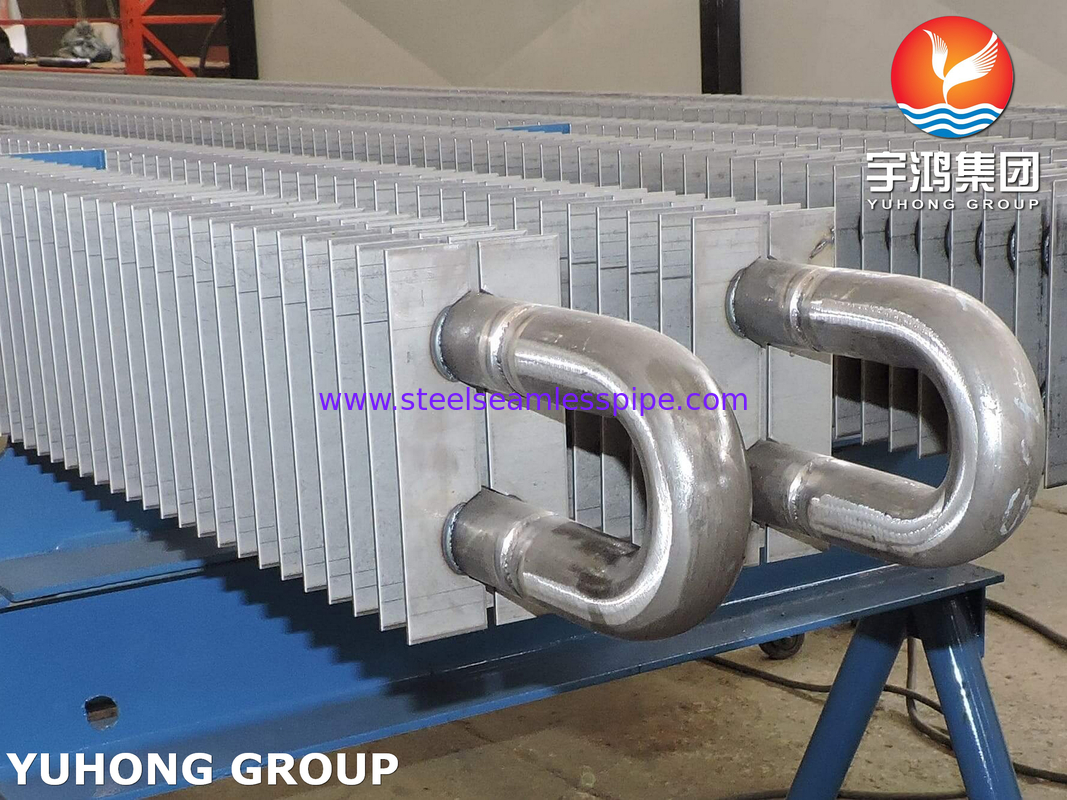

• تنقسم الزعنفة إلى نصفين متماثلين. يتم الضغط على جدار الأنبوب من كلا الجانبين، ويستخدم اللحام بالمقاومة للربط على جدار الأنبوب مع ترك فجوة معينة في المنتصف؛
• يمكن أن تشترك أنبوبان دائريان في مجموعة من الزعانف، تسمى زعانف مزدوجة الأنبوب على شكل H، أو يمكن وضع زعنفة واحدة على شكل H في المنتصف؛
• يتم ترتيب المبادلات الحرارية المكونة من أنابيب ذات زعانف من النوع H بشكل وثيق ويتم ترتيب حزم الأنابيب بالترتيب؛
• الزعانف متوازية ومستقلة عن بعضها البعض، ولا يوجد تأثير لزاوية اللولب، لذلك من السهل إزالة الرماد.
2. الخصائص الكيميائية والميكانيكية
| التركيب الكيميائي لـ ASTM A106 Gr.B (%) |
|||||||||
| C | Mn | P | S | Si | Cr | Cu | Mo | Ni | V |
| ≤0.30% | 0.29% ~ 1.06% | ≤0.035% |
≤0.035% |
≥0.10% | ≤ 0.40% | ≤ 0.40% | ≤ 0.15% | ≤ 0.40% | ≤ 0.08% |
الخصائص الميكانيكية
| المكون | الأداء الميكانيكي | الميزات الرئيسية |
|
ASTM A106 Gr.B |
· قوة الشد: ≥415 ميجا باسكال · قوة الخضوع: ≥240 ميجا باسكال · الاستطالة (في 50 مم): ≥30% (طوليًا) · الصلابة (الحد الأقصى): 187HB |
|
3. الميزات الرئيسية
زعانف ملحومة بتردد عالٍ: ربط آمن (قوة القص ≥35 ميجا باسكال) مع عدم وجود خطر الانفصال.
مع تركيبة معقولة من الفولاذ الكربوني ومعالجة سطحية (إن وجدت)، يمكنها مقاومة درجة معينة من الأكسدة والتآكل في بيئات تبديد الحرارة التقليدية (مثل أنظمة التدفئة والتبريد الصناعي وما إلى ذلك)، مما يطيل من عمر الخدمة.
|
الخصائص |
زعنفة الأنبوب الدائري التقليدي | زعنفة الأنبوب المربع من النوع H |
| كفاءة نقل الحرارة | متوسط | أعلى (+20% أو أكثر) |
| الاستقرار الهيكلي | سهل التشوه | أنبوب القاعدة المربع لديه مقاومة أفضل للانحناء |
| استخدام الفضاء | أقل | تخطيط مضغوط، يوفر مساحة التركيب |
4. التطبيقات الرئيسية
1. صناعة الطاقة:
مبرد ACC (مكثف مبرد بالهواء)
HRSG (مولد بخار استعادة الحرارة)
2. الصناعة البتروكيماوية:
مبرد ملاط وحدة FCC (التكسير التحفيزي المائع)
سخان الهواء لفرن تكسير الإيثيلين
3. حماية البيئة:
مكثف غاز المداخن في محطة حرق النفايات
قسم تبخر غلاية حرارة النفايات في آلة التلبيد
4. الصناعات الخاصة:
مبخر الغاز الطبيعي المسال
نظام التبريد المركزي البحري
مبادل حرارة الغاز لإنتاج البولي سيليكون
