| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME SA179 أنبوب من الصلب الكربوني سلس مع 1060 زعنفة الألومنيوم |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صناديق خشبية مزدوجة مع إطارات فولاذية ((كلا طرفي الأنابيب لديهما أغطية بلاستيكية) |
| وقت التسليم: | ± 7 أيام عمل |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | حسب متطلبات العملاء |
| اسم المنتج: | الجرح L نوع أنبوب الزعانف | مواصفات الأنبوب العارية والمواد: | ASME SA179 |
|---|---|---|---|
| مادة الزعانف: | ألومنيوم 1060 | أنبوب مكشوف OD: | 16-63 ملم |
| ارتفاع الزعنفة: | <17 ملم | سمك الزعانف: | ~0.4ملم |
| زعنفة الملعب: | 2.1-5 ملم | النوع: | نوع L/ KL/ LL |
| اختبار: | HT / ET | التطبيق: | تبريد الهواء/ سخان/ مبادل بتروكيماويات/ حراري |
| إبراز: | أنبوب ASME SA179 من الفولاذ الكربوني,أنبوب ذو زعانف من النوع L,أنبوب زعانف الألومنيوم مع الضمان,seamless L type fin tube,aluminum fin tube with warranty |
||

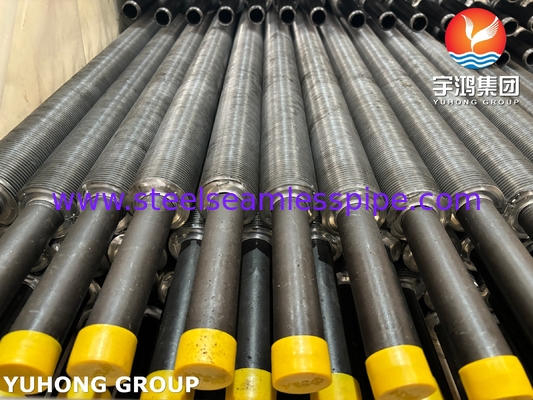

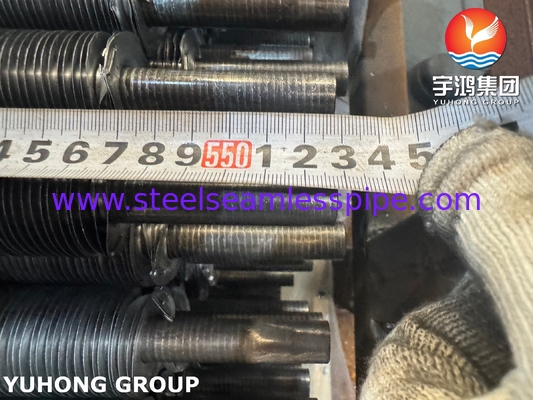

ASME SA179 أنبوب بلا خيوط من الفولاذ الكربوني مع 1060 ألومنيوم فين جرح أنبوب L النوع لبرودة الهواء / السخان
ASME SA179 أنبوب الأساس غير الملحوم من الفولاذ الكربوني مع 1060 من الألومنيومتحسين الأداء الحراري الجوييحتوي على وعاء ضغط من الفولاذ الكربوني غير الملحوم المسحوب بارد (متوافق مع ASME SA179) مع 1060 زعانف الألومنيوم الملفوفة بالدوامة في تكوين بروفيل L متداخل.هذا التصميم الفريد يجمع بين التوصيل الحراري العالي من الزعانف الألومنيوم (~ 200W / m · K) مع القوة الميكانيكية -يمنع ترسانة القدم L تخفيف الزعانف تحت تآكل تدفق الهواء والدورة الحرارية,مصممةأجهزة تبريد الهواء، وأجهزة تسخين، ومبادلات حرارة الأنابيب ذات الأجنحة.
1لمحة عامة عن المنتج
القطاع الترابيزي الذي يتكون من تدوير أنبوب ذو أجنحة على شكل حرف L متسق مع توزيع كثافة تدفق الحرارة ، ويتم دمج الأنابيب بشكل وثيق مع كفاءة حرارية عالية ،وبالتالي القضاء على المقاومة الحرارية للاتصال الناجمة عن الفجوة بين الزعانف.
درجة حرارة العمل:خصائص 230 درجة مئوية: عملية التلف ، وكفاءة الإنتاج العالية ، والمسافة المتساوية ، ونقل الحرارة الجيد ، ونسبة الزعانف العالية ، يمكن حماية أنبوب القاعدة من تآكل الهواء.
2الخصائص الكيميائية والميكانيكية
| التركيب الكيميائي لـ ASME SA179 | |||||
| ج | م | (ب) | S | نعم | في |
| ≤ 0.06 - 0.18٪ | 0.27 - 0.63% | ≤ 0.035% | ≤ 0.035% | ≥ 0.10% (عادة 0.25-0.50%) | الرصيد (≥ 98%) |
| ألومنيوم 1060 ريش التكوين الكيميائي (%) | ||||||
| ال | في | نعم | كيو | م | زين | غير ذلك |
| ≥ 99.60% | ≤ 0.35% | ≤ 0.25% | ≤ 0.05% | ≤ 0.03% | ≤ 0.05% | ≤ 0.40% |
الخصائص الميكانيكية
| مكون | الأداء الميكانيكي | الخصائص الرئيسية |
| أسميه SA179 أنبوب القاعدة |
· قوة الشد: ≥325 MPa ·قوة الجهد: 180 MPa · الطول (في 50 ملم): ≥35% ·صلابة: ≤ 72HRB |
· أنابيب دقة غير ملحومة سحب باردة للحصول على الحد الأدنى من سمك الجدار ·التوصيل الحراري: 52 W/m·K عند 20 درجة مئوية · المقاومة الفائقة للاكسدة والتآكل بالماء ·درجة حرارة العمل القصوى: 450 درجة مئوية (843 درجة فهرنهايت) للعمل المستمر · قوة متوسطة: مناسبة لمبادلات الحرارة منخفضة / متوسطة الضغط. |
| من الألومنيوم 1060 | ·قوة الشد: 70-110 MPa ·الطول: 15-25% ·صلابة: 23 HB |
·التصميم الخفيف يقلل من عبء النظام ·صلب لامتصاص الاهتزازات |
3الخصائص الرئيسية

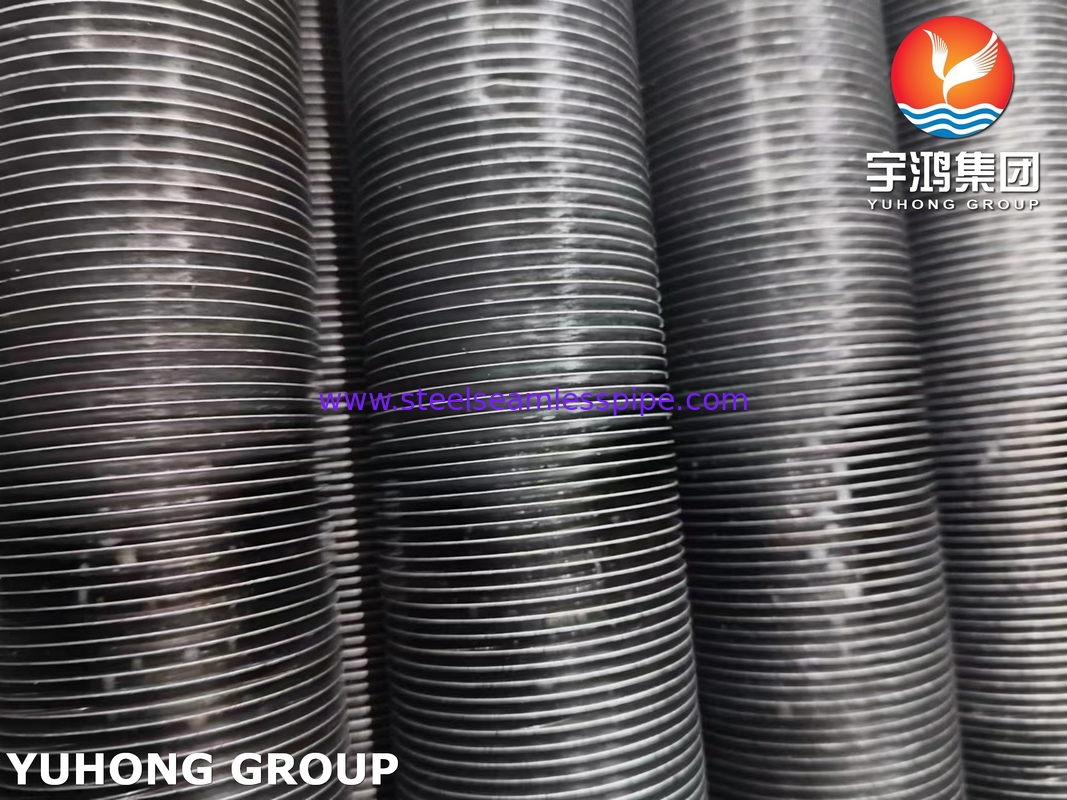

تصميم الزعانف المتعرجة من نوع Lيزيد من مساحة تبديد الحرارة لتحقيق أداء حراري متفوق في الجانب الهوائي
أجنحة مغلقة ميكانيكيامقاومة الاهتزاز والتخفيف ، مثالية لظروف تدفق الهواء عالية السرعة
أنبوب أساسي من الفولاذ الكربوني (الحماية الداخلية) + 1060 زعانف الألومنيوم (مقاومة للتأكسد)للبيئات الخارجية القاسية/الميكانيكية
الأنبوب الأساسي يقاوم400 درجة مئوية، يعمل الزعانف الألومنيوم بشكل مستقر حتى250 درجة مئوية
4.التطبيقات الرئيسية
| البعد | أنبوب (L-type Fin) | أنبوب النوع KL | أنبوب (LL-type Fin) |
|---|---|---|---|
| الهيكل | • زعانف الألومنيومخطاف واحد على شكل حرف Lفي الجذر •الاتصال بالخطمع أنبوب قاعدة |
•القدم المزدوجةالتصميم •الخراطيممضغوطة في جذور الزعانف للاغلاق الميكانيكي |
•القدم الممتدة(ساق طويلة) •هيكل الزناد المزدوجفي الجذر |
| مقاومة الاهتزاز | ★★☆ (أفضل من المدمج ، أضعف من KL / LL) |
★★★ (ممتاز) |
★★★ (الخطافات المزدوجة تمنع الفك) |
| مقاومة التلامس الحراري | • نسبياًعالية (مقتصر على الاتصال بالخط) |
•أدنى (التربية تزيد من منطقة الاتصال) |
•منخفضة (تحسين مقارنة مع نوع L ، ولكن أعلى من KL) |
| تعقيد العملية | • بسيط و ناضج (أقل تكلفة) |
• أعلى (تتطلب حفرة دقيقة)تكلفة ↑) |
• معتدلة (التشكيل الدقيق المطلوب للقرطين المزدوجة) |
| الحد الأقصى لدرجة الحرارة | ≤ 250 درجة مئوية (Al fin) | ≤ 280 درجة مئوية (تقاوم الكرنلينغ التوسع الحراري) |
≤ 260 درجة مئوية (الخطافات المزدوجة تقاوم التعب الحراري) |
| تطبيقات نموذجية | • لفائف HAVC ، الاقتصاديات • بيئات ذات اهتزازات منخفضة |
• سخانات هواء محطات الطاقة • استرداد الحرارة من الغازات عالية التدفق / عالية الاهتزاز |
• المكثفات المبردة بالهواء (ACC) • مبادلات الحرارة البحرية • أنظمة الاهتزاز المتوسط |
