| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب زعنفة طولية |
| الحد الأدنى لكمية: | 1000 كجم |
|---|---|
| الأسعار: | Discussion |
| تفاصيل التغليف: | وفقا لمتطلبات العميل / حالة التعبئة الخشبية / حالة التعبئة من الحديد |
| وقت التسليم: | 15-30 يومًا |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | حسب متطلبات العميل |
| درجة المواد: | الفولاذ المقاوم للصدأ ، الفولاذ الكربوني ، الفولاذ ، النحاس | نوع الزعنفة: | أنبوب زعنفة طولية |
|---|---|---|---|
| قطر الأنبوب: | 16-219ملم | سمك جدار الأنبوب: | مخصصة |
| طول الانبوب: | مخصصة | ارتفاع الزعنفة: | 5-30 ملم |
| سمك الزعانف: | 1.2 مم إلى 2.5 مم أو حسب الطلب | التطبيق: | مبادل حراري ، مكثف ، مبخر |
| إبراز: | أنبوب زعانف طولي للمبادل الحراري,أنبوب زعنفة طولية,Longitudinal Fin Tube |
||

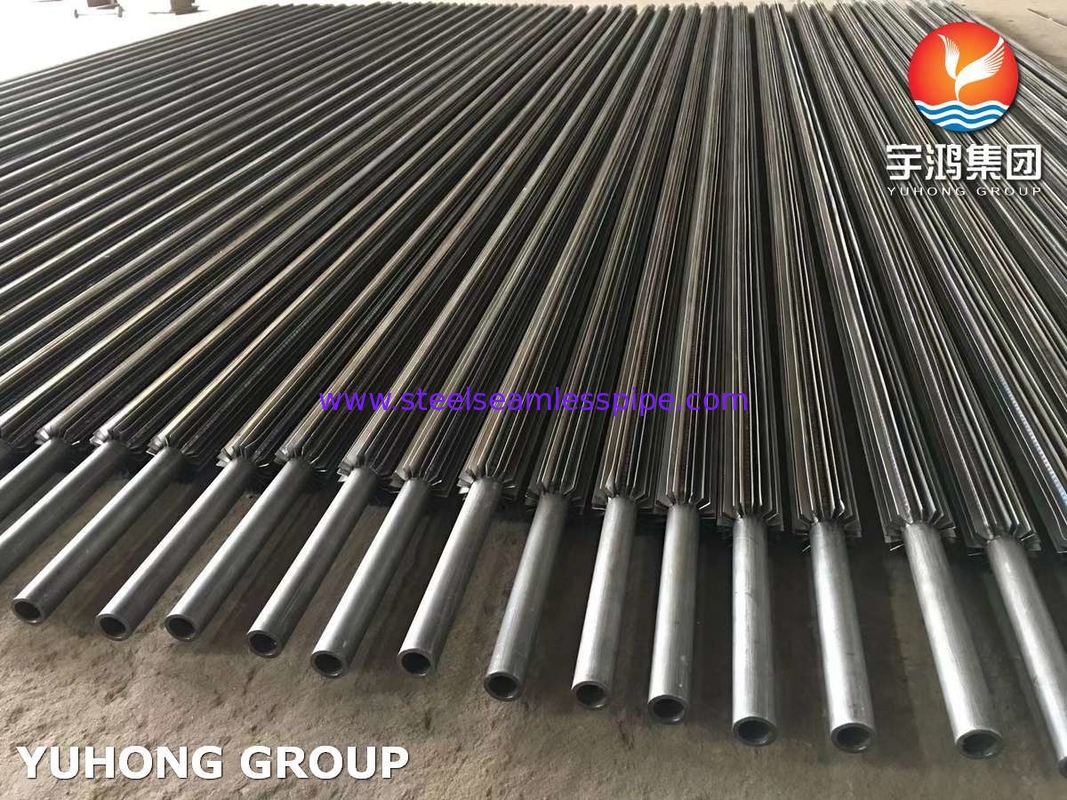

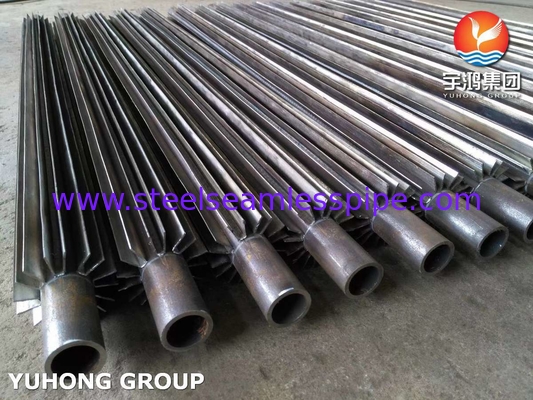

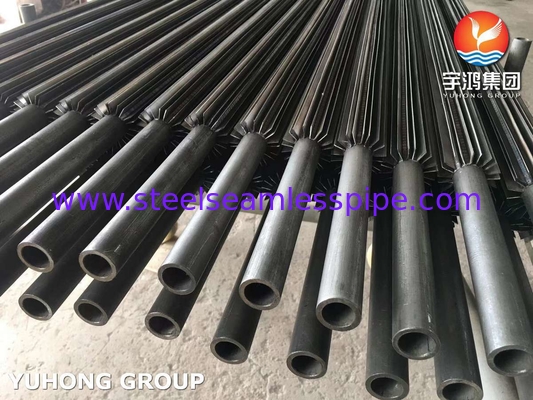

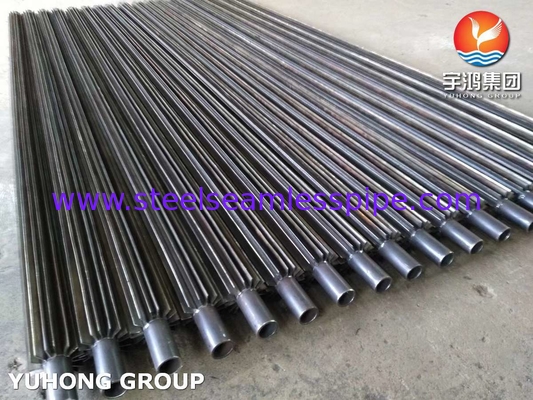

أنبوب زعانف طولي ASTM SA210 Gr A1 مع زعانف من الفولاذ الكربوني
أنبوب الزعانف الطولي هو نوع من عناصر نقل الحرارة عالية الكفاءة، والذي يتم تصنيعه عن طريق لحام دقيق أو تشكيل متكامل لزعانف معدنية رفيعة على طول الاتجاه المحوري على السطح الخارجي للأنبوب الأساسي المعدني (مثل الفولاذ والنحاس والألومنيوم). تكمن قيمته الأساسية في توسيع منطقة نقل الحرارة خارج الأنبوب عدة مرات إلى عشرات المرات (يمكن أن تصل نسبة الزعانف إلى 5 ~ 20 مرة).
يعمل هذا التصميم الهيكلي على وجه التحديد على حل مشكلة عنق الزجاجة في كفاءة تبادل الحرارة بين الغاز (مثل الهواء وغاز المداخن) والسائل في الأنبوب (الماء والبخار والمبرد وما إلى ذلك). نظرًا لانخفاض معامل انتقال الحرارة للغاية على جانب الغاز، فإنه غالبًا ما يصبح العامل المهيمن في المقاومة الحرارية للنظام؛ تخترق الزعنفة طبقة حدود الغاز بعمق عن طريق تمديد سطح نقل الحرارة، وتستخدم تأثير الإزعاج لحافة الزعنفة على تدفق الهواء لتقليل المقاومة الحرارية بشكل كبير على جانب الغاز، بحيث يمكن زيادة كفاءة نقل الحرارة الإجمالية بمقدار 2 ~ 10 مرات مقارنة بالأنبوب العاري.
التصنيع الموثوق به هو المفتاح لتحقيق أدائه، والذي يعتمد بشكل أساسي على عمليات مثل اللحام بالمقاومة عالية التردد، والبثق المتكامل (مثل أنبوب الألومنيوم) أو اللحام بالنحاس. تضمن هذه العمليات أن واجهة التوصيل بين الزعنفة والأنبوب الأساسي تتمتع بتوصيل حراري عالٍ (تقليل المقاومة الحرارية للتلامس) وقوة ميكانيكية كافية لتحمل الإجهاد الحراري والاهتزاز في ظروف التشغيل.
عند تصميم أنابيب الزعانف الطولية، من الضروري تحسين معلمات الزعانف (الارتفاع والسمك والتباعد) بدقة لتحقيق التوازن بين تعظيم أداء نقل الحرارة والتحكم في مقاومة تدفق الغاز (انخفاض الضغط). في الوقت نفسه، من الضروري مراعاة كل من اختيار المواد وظروف العمل الخاصة، مثل اختيار المواد المقاومة للتآكل (مثل الفولاذ ND أو الطلاء) في البيئات المعرضة لتآكل نقطة الندى مثل غاز المداخن المحتوي على الكبريت، مع مراعاة مقاومة التراكم في الغازات المتربة (مثل استخدام تباعد زعانف أكبر)، وضمان الموثوقية الهيكلية في ظل ظروف الاهتزاز.
بناءً على تعزيز نقل الحرارة الممتاز على جانب الغاز والاتفاق، تُستخدم أنابيب الزعانف الطولية على نطاق واسع في سيناريوهات مختلفة يهيمن عليها تبادل الحرارة بين الغاز والسائل ومتطلبات المساحة أو الكفاءة العالية. تشمل التطبيقات النموذجية: معدات استعادة الحرارة المهدرة (موفر، مسخن الهواء المسبق) في أنظمة الغلايات، ومبردات/سخانات الغازات في الصناعات البتروكيماوية، والمبخرات/المكثفات في أنظمة التبريد، وسخانات الهواء الساخن في معدات التجفيف الصناعية. إنها تقنية رئيسية لتحقيق معدات مدمجة واستخدام فعال للطاقة.
| النوع | اتجاه الزعانف | اتجاه تدفق الهواء | آلية الحمل الحراري |
| أنابيب الزعانف الطولية | الزعانف موازية لمحور الأنبوب | يتدفق الغاز بالتوازي مع الزعانف | يتدفق الهواء على طول الزعانف، مع اضطراب ضعيف |
| أنبوب الزعانف الأفقي | الزعانف عمودية على محور الأنبوب (حلزونية/حلقية) | يتدفق الغاز عموديًا على الزعانف | يُجبر تدفق الهواء على الدوران/الاضطراب بواسطة الزعانف، مما يتسبب في اضطراب قوي |
مقارنة أداء نقل الحرارة والمقاومة
| الخصائص | أنبوب الزعانف الطولية | أنبوب الزعانف الأفقي |
| معامل انتقال الحرارة | متوسط (اضطراب ضعيف لتدفق الهواء) | أعلى (الدوامة تدمر الطبقة الحدودية) |
| منطقة نقل الحرارة | نسبة الزعانف 5 ~ 20 مرة | نسبة الزعانف 10 ~ 30 مرة (يمكن أن تكون أعلى) |
| مقاومة تدفق الهواء | أقل (قناة تدفق مستقيمة) | أعلى بكثير (استهلاك طاقة الدوامة) |
| مضاد لتراكم الغبار | ممتاز (القناة المستقيمة ليس من السهل أن تسدها الغبار) | ضعيف (من السهل أن تسد الأخدود الحلزوني بالغبار) |
التطبيق
الطاقة والكهرباء
موفر الغلاية، مسخن الهواء المسبق، غلاية حرارة النفايات التوربينية الغازية
البتروكيماويات
سخان/مبرد غاز العمليات، مكثف ناتج التفاعل، تبريد زيت التشحيم
التدفئة والتهوية وتكييف الهواء والتبريد
مكثف تبخيري، ملف مبرد الهواء، وحدة خارجية لمضخة الحرارة
استعادة الحرارة المهدرة الصناعية
معدات التجفيف، فرن السيراميك، استخدام حرارة النفايات لغاز المداخن في فرن صهر الزجاج
آلات النقل
مبرد داخلي لمحرك الديزل، مشعاع الزيت الهيدروليكي
