| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME SA192 ، ASME SA210 GR.A1 ، B ، C ، |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 10 أيام-> |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| أنابيب من الفولاذ الكربوني: | A179، A192، SA210 Gr A1/C، A106 Gr B، A333 Gr3 Gr6 Gr8، A334 Gr3 Gr6 Gr8، 09CrCuSb، DIN 17175 St35.8 | OD: | 25-63 مللي متر |
|---|---|---|---|
| FPI: | 8-30 ملم | ارتفاع الزعنفة: | <200mm |
| سمك الزعنفة: | 1.5-3.5mm | ||
| إبراز: | أنبوب A192 مربع,أنبوب Economizers مربع |
||

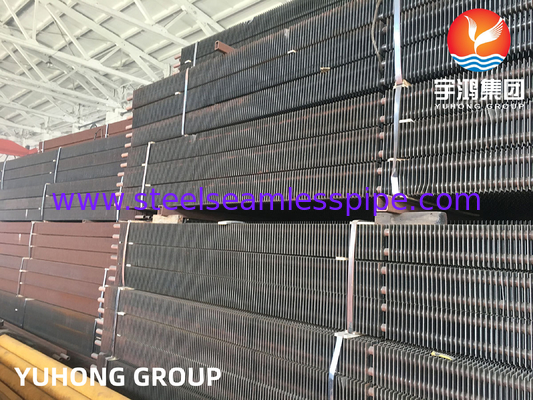

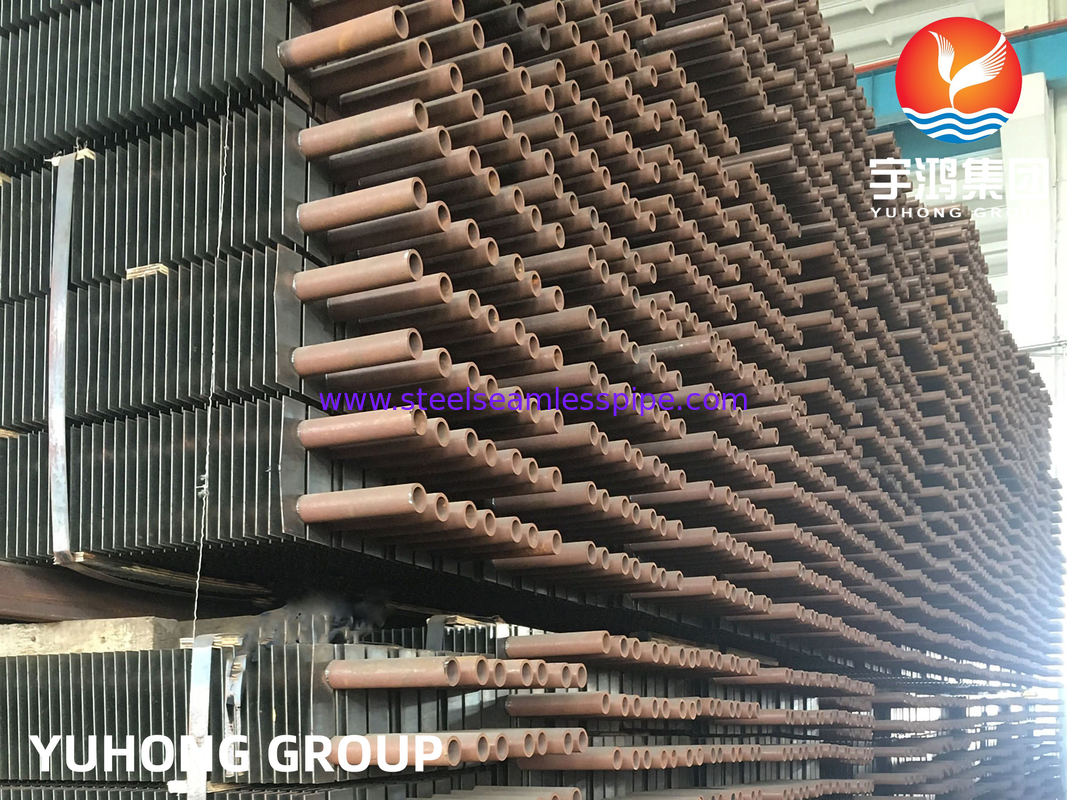

ASTM A192 Carbon Steel HH-Type Type Finned Tube للاقتصاديين في الغلايات
يتميز HH Finned Tube Secondizer بزعانف مستطيلة ، على غرار المربعات ، بطول حافة ضعف أنابيب القاعدة ، مما يعزز مساحة سطح التدفئة.

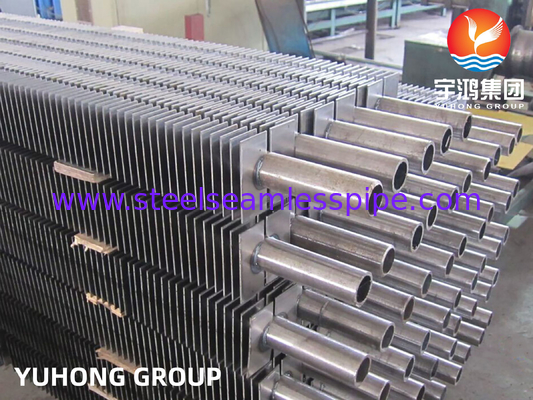

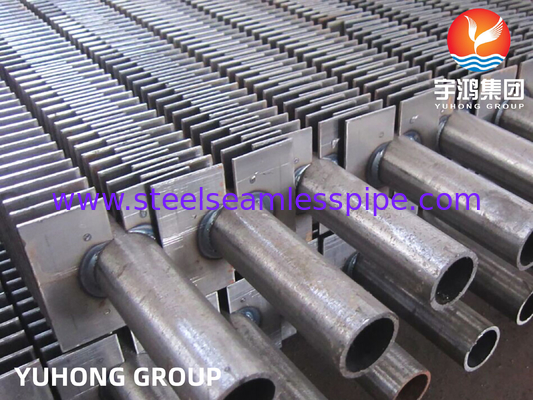

يتم لحام الزعانف المستطيلة على أنابيب قاعدة فولاذية ، وتشكيل أنابيب نوع زعنفة HH أو مزدوجة H. تتضمن عملية اللحام المستخدمة في أنابيب HH الزعنفة لحام مقاومة الفلاش ، مما يؤدي إلى ارتفاع معدلات الانصهار ، وقوة الشد الممتازة في اللحامات ، والتوصيل الحراري الجيد.
يمكن لهذا النوع من الاقتصاد أيضًا إنتاج أنابيب زعنفة مزدوجة "مزدوجة H" ، المعروفة بهيكلها القوي ، مناسبة لتطبيقات صف الأنبوب الأطول.
| مادة | درجة |
| أنابيب الصلب الكربونية | A179 ، A192 ، SA210 GR A1/C ، A106 GR B ، A333 GR3 GR6 GR8 ، A334 GR3 GR6 GR8 ، 09CRCUSB ، DIN 17175 ST35.8 ST45.8 ، EN 10216 P195 P235 P265 ، GB/T3087 GR10 GR20 ، GB/T5310 ، GB/T5310 ، GB/T5310 ، |
| أنابيب الصلب سبيكة | A209 T1 T1A ، A213 T2 T5 T9 T11 T12 T22 T91 ، A335 P2 P5 P12 P12 P22 P91 ، EN 10216-2 13CRMO4-5 10CRMO9-10 15NICUMONB5-6-4 |
| أنابيب الفولاذ المقاوم للصدأ | TP304/304L ، TP316/TP316L TP310/310S TP347/TP347H |
| أنابيب النحاس | UNS12200/UNS14200/UNS70600 ، CUNI70/30 ، CUNI 90/10 |
| أنابيب التيتانيوم | B338 Gr 2 |
| يكتب | وصف | أنبوب قاعدة | مواصفات الزعنفة (مم) | ||
| OD (مم) | ملعب الزعنفة | ارتفاع الزعنفة | زعنفة سميكة | ||
| مغروس | G-type fin tueb | 16-63 | 2.1-5 | <17 | ~ 0.4 |
| بثق | معدن واحد معدن مشترك | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| أنبوب زعنفة منخفضة من نوع الزعنفة | 10-38 | 0.6-2 | <1.6 | ~ 0.3 | |
| أنبوب مملح أنبوب الخيزران | 16-51 | 8-30 | <2.5 | / | |
| جرح | L/KL/LL Type Fin Tube | 16-63 | 2.1-5 | <17 | ~ 0.4 |
| خيط | سلسلة زعنفة أنبوب | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| U-type | u-type أنبوب | 16-38 | / | / | / |
| اللحام | HF-WELDING FIN أنبوب | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH نوع الزعنفة أنبوب الزعنفة | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| يدرس أنبوب الزعنفة | 25-219 | 8-30 | 5-35 | φ5-20 | |
المواصفات الرئيسية
المزايا
تكمن الميزة الأساسية لاستخدام الأنابيب الزعنفة في تعزيز نقل الحرارة من سائل ساخن إلى سائل أكثر برودة من خلال جدار أنبوب. ويتحقق ذلك عن طريق زيادة مساحة السطح الخارجية مقارنة بمساحة السطح الداخلي. توفر الأنابيب الزعنفة معدلات نقل الحرارة المحسنة ، خاصةً عندما يتجاوز معامل نقل الحرارة للسائل داخل الأنبوب بشكل كبير معامل السائل خارج الأنبوب.
من خلال توظيف الأنابيب الزعامة ، يتم زيادة معدل نقل الحرارة الإجمالي ، مما يقلل من إجمالي عدد الأنابيب المطلوبة لتطبيق معين. هذا ، بدوره ، يؤدي إلى انخفاض في حجم المعدات ويمكن أن يقلل من تكاليف المشروع على المدى الطويل. في كثير من الحالات ، يمكن أن يحل أنبوب واحد من الزعانف أن يحل محل أنابيب عارية متعددة في جزء صغير من التكلفة والحجم.
الأنابيب الزعنفة مفيدة بشكل خاص في التطبيقات التي يحدث فيها نقل الحرارة بين السائل الساخن وسائل أكثر برودة من خلال جدار أنبوب ، كما هو الحال في المبادلات الحرارية في الهواء. تساعد مساحة السطح المتزايدة التي توفرها الزعانف على تعويض معاملات نقل الحرارة المنخفضة على الجانب الخارجي للأنابيب. نمط التدفق لمبادل الأنبوب الزعنفة عادة ما يكون تدفقًا متقاطعًا ، ولكن يمكن أن يكون أيضًا تدفقًا متوازيًا أو تدفقًا مضادًا.
بشكل عام ، تعد الزعانف ضرورية لزيادة مساحة السطح الفعالة لأنابيب المبادل الحراري ، خاصةً عندما يكون معامل نقل الحرارة على السطح الخارجي للأنابيب أقل بكثير من الجانب الداخلي. تُستخدم الأنابيب الزعترات عادة لنقل الحرارة من السائل إلى الغاز ، والبخار إلى الغاز (على سبيل المثال ، البخار إلى المبادلات الحرارية للهواء) ، والسوائل الحرارية للمبادلات الحرارية للهواء.
تعتمد كفاءة نقل الحرارة على اختلاف درجة الحرارة بين السوائل ومعاملات نقل الحرارة والمساحات السطحية المكشوفة في السوائل المعنية.
