| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب زعنفة طولية |
| الحد الأدنى لكمية: | 1000 كجم |
|---|---|
| الأسعار: | Discussion |
| تفاصيل التغليف: | وفقا لمتطلبات العميل / حالة التعبئة الخشبية / حالة التعبئة من الحديد |
| وقت التسليم: | 15-30 يومًا |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | حسب متطلبات العميل |
| Material Grade: | Stainless, Carbon Steel,Alloy Steel, Copper Steel | Fin Type: | Longitudinal Fin Tube |
|---|---|---|---|
| Tube Diameter: | 16-219mm | Tube Wall Thickness: | Customized |
| Tube Length: | Customized | Fin Height: | 5-30mm |
| Fin Thickness: | 1.2mm to 2.5mm or Customized | Application: | Heat Exchanger, Condenser, Evaporator |
| إبراز: | أنبوب زعانف طولي للمبادل الحراري,أنبوب زعنفة طولية,Longitudinal Fin Tube |
||

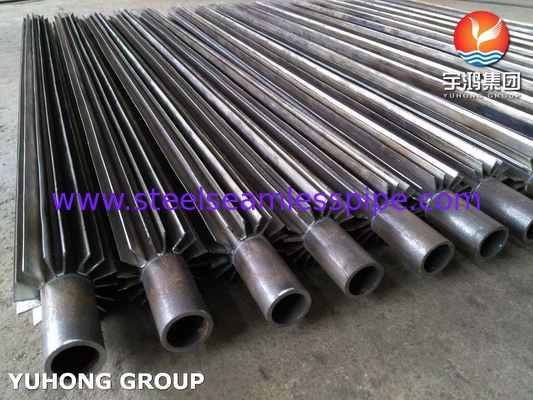

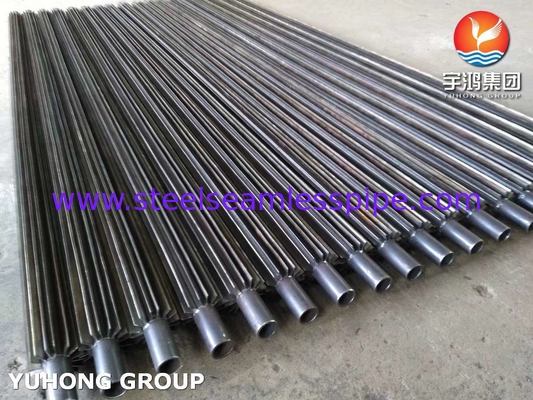

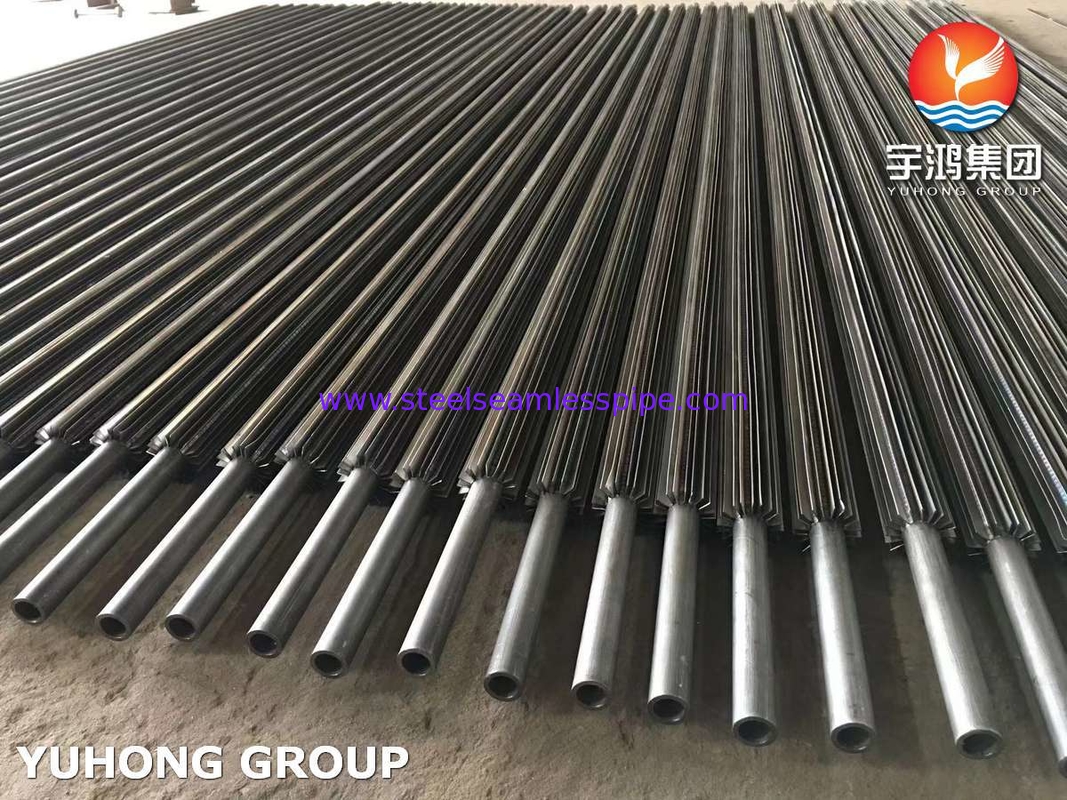

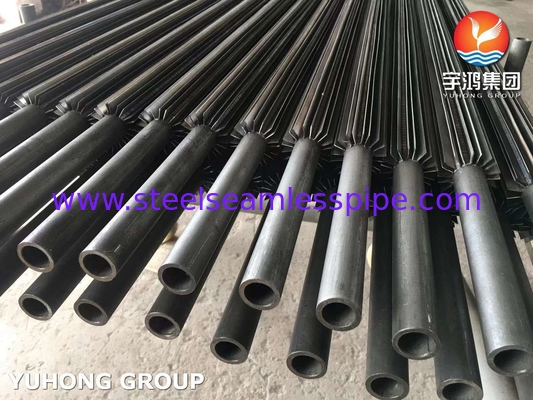

أنبوب ASTM SA210 Gr A1 الطولي مع ذراع الفولاذ الكربوني
الأنابيب الطولية ذات الأجنحة هي نوع من عناصر نقل الحرارة عالية الكفاءةالمصنوعة عن طريق لحام أو تشكيل أجنحة معدنية رقيقة بشكل متكامل على طول الاتجاه المحوري على السطح الخارجي للأنبوب الأساسي المعدني (مثل الصلب)القيمة الأساسية تكمن في توسيع منطقة نقل الحرارة خارج الأنابيب من عدة مرات إلى عشرات المرات (يمكن أن تصل نسبة الزعانف إلى 5 ~ 20 مرة).
هذا التصميم الهيكلي يحل على وجه التحديد مشكلة اختناق الكفاءة لتبادل الحرارة بين الغاز (مثل الهواء وغاز الدخان) والسائل في الأنابيب (المياه والبخار والمواد التبريدية ، إلخ).بسبب معامل نقل الحرارة المنخفض للغاية على جانب الغاز، غالبا ما يصبح العامل المهيمن في المقاومة الحرارية للنظام؛ يختمر الزعانف الطبقة الحدودية للغاز بعمق من خلال تمديد سطح نقل الحرارة،ويستخدم تأثير اضطراب حافة الزعانف على تدفق الهواء للحد بشكل كبير من المقاومة الحرارية على جانب الغاز، بحيث يمكن زيادة كفاءة نقل الحرارة الإجمالية بنسبة 2 ~ 10 مرات مقارنة بالأنبوب العاري.
التصنيع الموثوق به هو مفتاح تحقيق أدائه ، والذي يعتمد بشكل رئيسي على عمليات مثل لحام المقاومة عالية التردد ، والطحن المتكامل (مثل أنبوب الألومنيوم) أو الحرارة. These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.
عند تصميم الأنابيب الطولية ذات الزعانف، من الضروري تحسين معايير الزعانف بدقة (الارتفاع، السماكة،المسافة) لتحقيق توازن بين تعظيم أداء نقل الحرارة والتحكم في مقاومة تدفق الغاز (انخفاض الضغط)في الوقت نفسه، من الضروري أن تؤخذ في الاعتبار اختيار المواد وظروف العمل الخاصة،مثل اختيار المواد المقاومة للتآكل (مثل الصلب ND أو الطلاء) في البيئات المعرضة للتآكل عند نقطة الندى مثل غاز الدخان الذي يحتوي على الكبريت، مع الأخذ بعين الاعتبار المقاومة لمكافحة الرماد في الغازات المتربة (مثل استخدام مسافة أكبر بين الزعانف) ، وضمان موثوقية الهيكل في ظل ظروف الاهتزاز.
بناءً على تحسين تحويل الحرارة الجانبي للغاز والتكامل،يتم استخدام الأنابيب الطولية ذات الأجنحة على نطاق واسع في سيناريوهات مختلفة تهيمن عليها تبادل الحرارة بين الغاز والسائل ومع متطلبات مساحة أو كفاءة عاليةوتشمل التطبيقات النموذجية: معدات استرداد حرارة النفايات (التاجر الاقتصادي، وسخّار الهواء) في أنظمة الغلايات، ومبردات غازات العمليات/سخانات في صناعة البتروكيماويات،المبخرات/المكثفات في نظم التبريد، وتسخين الهواء الساخن في معدات التجفيف الصناعية. إنها تقنية رئيسية لتحقيق معدات صغيرة الكمية واستخدام الطاقة بكفاءة.
| النوع | اتجاه الزعانف | اتجاه تدفق الهواء | آلية الحمل |
| أنابيب الزعانف الطولية | الزعانف متوازية مع محور الأنبوب | تدفقات الغاز بالتوازي مع الزعانف | تدفق الهواء على طول الزعانف، مع اضطراب ضعيف |
| أنبوب ذيل أفقي | الزعانف عمودية على محور الأنابيب (مدارية / حلقة) | تدفقات الغاز عموديا على الزعانف | يتم إجبار تدفق الهواء على الدوران / مضطربة من قبل الزعانف ، مما يسبب اضطراب قوي |
مقارنة أداء نقل الحرارة والمقاومة
| السمات | أنبوب الزعانف الطولي | أنبوب ذيل أفقي |
| معامل نقل الحرارة | متوسط (اضطرابات تدفق الهواء الضعيفة) | أعلى (الدوامة تدمر الطبقة الحدودية) |
| منطقة نقل الحرارة | نسبة الزعانف 5 ~ 20 مرة | نسبة الزعانف 10 ~ 30 مرة (يمكن أن تكون أعلى) |
| مقاومة تدفق الهواء | أسفل (قناة التدفق المستقيمة) | أعلى بكثير (استهلاك طاقة الدوران) |
| تراكم مكافحة الغبار | ممتازة (القناة المستقيمة ليست سهلة ليتم حجبها من قبل الغبار) | ضعيف (الخرق المتدحرج يسهل حجبها من قبل الغبار) |
التطبيق
الطاقة والطاقة
غلاية الاقتصادية، محرّق الهواء المسبق، غلاية الحرارة النفايات في توربينات الغاز
البتروكيماويات
تسخين/تبريد غازات العملية، مكثف منتجات التفاعل، تبريد زيت التشحيم
التكييف والتبريد
المكثف التبخري، ملف تبريد الهواء، وحدة مضخة الحرارة الخارجية
استرداد الحرارة الصناعية
معدات التجفيف، أفران السيراميك، أفران ذوبان الزجاج استغلال حرارة غازات الدخان
آلات النقل
المبرد الداخلي لمحركات الديزل، مشعّل زيت هيدروليكي
