| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | DNV, BV, PED, LR, ABS, TS, CCS |
| الحد الأدنى لكمية: | 200-500 كجم |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات خشب الرقائق مع إطارات فولاذية (كلا طرفي الأنابيب لها أغطية بلاستيكية） |
| وقت التسليم: | 45-75 يومًا (تعتمد على متطلبات العميل |
| شروط الدفع: | L/C ، T/T ， في الأفق |
| القدرة على العرض: | وفقا لمتطلبات العملاء |
| مواصفات الأنبوب: | ASTM A376/ ASME SA376 | مادة الأنبوب:: | TP347H |
|---|---|---|---|
| نوع الزعنفة: | HFW أنبوب الزعانف/أنبوب الزعنفة الصلبة | درجة الزعنفة درجة: | CS |
| سمك الزعنفة: | 1.8mm | طول أنبوب الزعنفة: | 4778 ملم |
| تسليط الضوء:: | أنبوب زعنفة الفولاذ الفولاذ أوستنيتيس سلس ، ASTM A376 TP347H أنبوب الزعن | ||
| إبراز: | أنبوب ASTM A376 TP347H,أنبوب HFW الصلب,أنبوب النافذة المبادل الحراري,HFW solid fin tube,heat exchanger fin tube |
||

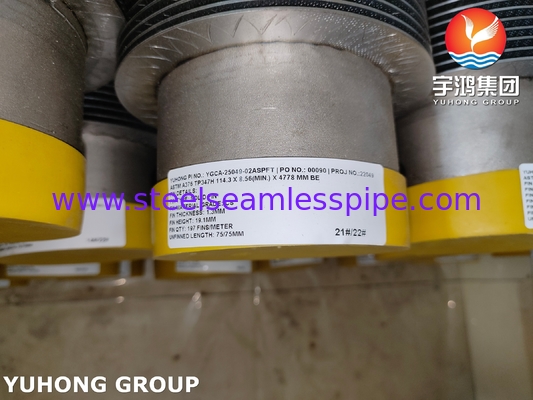

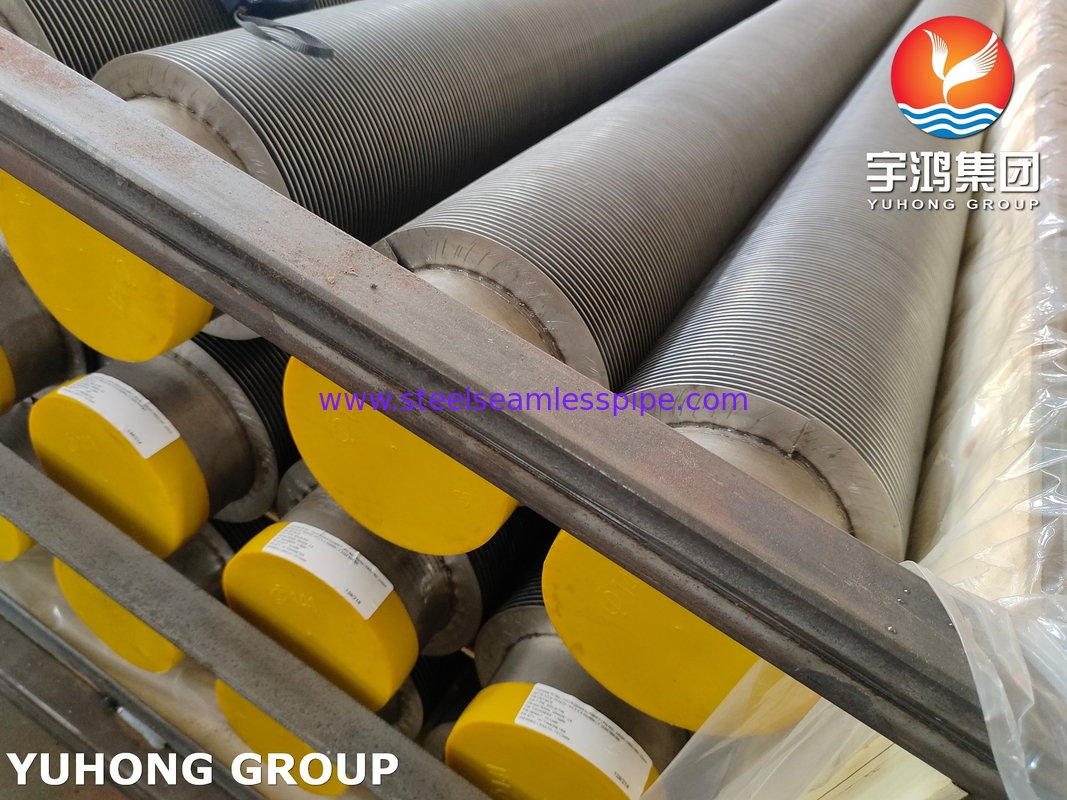

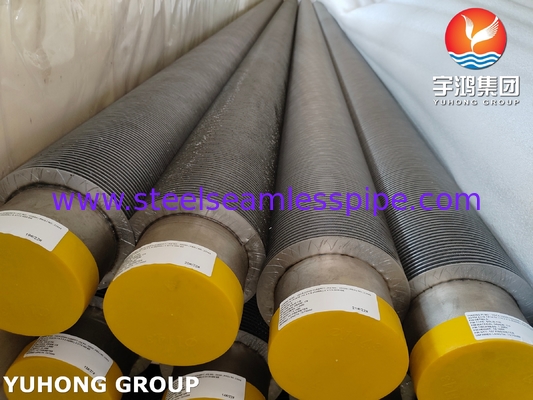

ما هو ASME A376 TP347H HFW Solid Fin Tube مع CS Fin؟
مادة الأنبوب الأساسي: ASTM SA376 TP347H:
ASTM SA376 TP347H هي فولاذ مستقر من الفولاذ المقاوم للصدأ ، والمعروف بقوته المتميزة في درجات الحرارة العالية ومقاومته الفائقة للتآكل بين الحبيبات.إضافة النيوبيوم (عنصر الاستقرار) يمنع بشكل فعال هطول الكربيد أثناء التعرض لدرجات حرارة مرتفعة.
يتم استخدامه على نطاق واسع في التطبيقات التي تنطوي على بيئات تآكل شديدة وخدمة درجات حرارة عالية ، مثل في السوبر هيترز ومبادلات الحرارة ،وعلاء الضغط في غلايات الطاقة والصناعات البتروكيماويةهذه المادة تحتفظ بخصائص ميكانيكية ممتازة ومقاومة الأكسدة تحت دورة حرارية مستمرة.
ما هو أنبوب HFW Solid Fin ؟
أنبوب HFW Solid Fin هو عنصر مبادل حرارة عالي الكفاءة مصنوع عن طريق اللحام عالي التردد.يتضمن لف شريط معدني حول أنبوب القاعدة وتثبيته عن طريق اللحام باستخدام التيار عالي التردد، بدون لحام الاندماج والربط الآمن. يحتوي على الزعانف المدارية الصلبة (زيادة منطقة نقل الحرارة) وخيارات المواد المرنة (مقاومة للتآكل أو مقاومة لدرجات الحرارة العالية)يفتخر بكفاءة حرارية عالية، متانة، وبعض المتغيرات يمكن أن تتحمل حتى 800 درجة مئوية. تطبق في توليد الطاقة، البتروكيماويات، HVAC، الخ، وتصنع وفقا للمعايير الدولية مثل ASTM،بمثابة مكون مفضل لتحسين تبادل الحرارة في الصناعة.
أنواع أنابيب الزعانف ومواصفات المواد:
مرجعية الحجم لأنواع مختلفة من أنابيب الزعانف
| النوع | الوصف | أنبوب القاعدة | مواصفات الزعانف (ملم) | ||
| جرعة زائدة (م) | طوق الزعانف | ارتفاع الزعانف | سمك الزعانف | ||
| مضمنة | أنبوب الزعانف من النوع G | 16-63 | 2. 1-5 | < 17 | 04 |
| مصدومة | المعادن المجمعة المعدنية | 8-51 | 1.6-10 | < 17 | 0.2-0.4 |
| أنبوب ذو زعانف منخفض أنبوب ذو زعانف من النوع T | 10-38 | 0.6-2 | <1.6 | 03 | |
| أنابيب الخيزران الأنابيب المموجة | 16-51 | 8-30 | <2.5 | / | |
| جرح | أنبوب الزعانف من نوع l/kl/ll | 16-63 | 2. 1-5 | < 17 | 04 |
| سلسلة | أنبوب ذو زعانف | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| نوع U | أنبوب من نوع U | 16-38 | / | / | / |
| الحوائط | أنبوب زعانف لحام عالي التردد | 16-219 | 3-25 | 5-30 | 0.8-3 |
| أنبوب الزعانف من نوع H/HH | 25-63 | 8-30 | <200 | 1.5-35 | |
| أنبوب ذو زعانف | 25-219 | 8-30 | 5-35 | φ5-20 | |
التركيب الكيميائي(%)
|
A376 TP347H التركيب الكيميائي ((%) |
|||||||
| العنصر | ج | نعم | سي سي | م | (ب) | نـي | S |
| النطاق | 0.04-0.10 | ≤0.75 | 17.00-20.00 | ≤2.00 | ≤ 0.030 | 9.00-1300 | ≤0.030 |
الخصائص الميكانيكية
| A376 TP347H خصائص ميكانيكية | |||
| قوة الشد | قوة الغلة | صلابة | الطول |
| 515MPa | ≥205MPa | ≤ 192HB | ≥35% |
مادة مساوية منTP347H
| الأمم المتحدة | JIS G | إيزو | ASTM | ASME | ب.س. | DIN |
| S34709 | SUS 347H | 1.4550 | A376 TP347H | SA376 TP347H | 304S12 | 17175 12CrMo195 |
تطبيقات أنابيب ASME A376 TP347H HFW Solid Fin مع CS Fin
1سوبر هيترز و إعادة التدفئة في الغلايات المتقدمة لتوليد الطاقة
2- مبردات غازات المعالجة ومبادلات الحرارة في مصانع المعالجة للسماد والكيماويات
3أجهزة التسخين المسبق للهواء والإقتصاد في أنظمة استرداد حرارة النفايات
4. حزم الأنابيب المزدوجة في وحدات إصلاح الحفاز والمعالجة المائية
5مولدات بخار استرداد الحرارة (HRSG) في محطات توربينات الغاز
المزايا التنافسية
1. المقاومة الممتازة للحرارة والآكل:الفولاذ المقاوم للصدأ TP347H يتحمل أكثر من 650 درجة مئوية ، ويقاوم التآكل بين الحبيبات ، ويتلاءم مع سيناريوهات درجات الحرارة العالية مثل المرجل ومبادلات الحرارة.
2كفاءة عالية في تكلفة نقل الحرارة: يزيد زعانف CS من مساحة نقل الحرارة لتحقيق كفاءة أفضل ، بتكلفة أقل من الزعانف المقاومة للصدأ بالكامل ، وتوازن بين الأداء والتكلفة.
3. عملية HFW موثوقة ودائمة:يضمن لحام التردد العالي ربط ضيق للأنابيب، مما يوفر قوة عالية وخطر تسرب منخفض وعمر خدمة أطول.
4. قابلية التكيف مع التطبيقات الواسعةيلبي كل من مقاومة التآكل واحتياجات نقل الحرارة ، ويلائم صناعات الطاقة / الكيمياء ، ويقلل من تكاليف الصيانة على المدى الطويل.
