| Place of Origin: | China |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM A335 P11 |
| Minimum Order Quantity: | 1PCS |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | IRON FRAME CASE |
| Delivery Time: | Depends on quantity |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 1000 tons per month |
| Tube Material: | P11, P12, P22, P91 | Bare Length: | Customized |
|---|---|---|---|

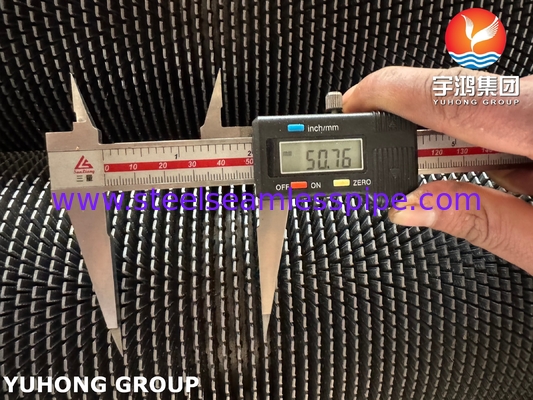

| Fin Pitch: | 3-25 | Fin Height: | 5-30mm |
| Fin Thickness: | 0.8-3mm | Production Name: | Serrated Fin Tube |
| إبراز: | نظام HSRG أنبوب الزعانف المتسلسل,سوبر هيتر أنبوب ذو الزعانف الملسومة,الدرجة 11 أنبوب ذو زعانف,Superheater Serrated Fin Tube,GR.11 Serrated Fin Tube |
||
1. A335 P11 أساسيات مواد أنابيب الأجنحة المتسلسلة
التركيب والخصائص:
ASTM A335 P11 (الدرجة 11) هو فولاذ سبيكة الكروم الموليبدينوم مع C: 0.05 ٪ 0.15 ٪ ، Cr: 1.00 ٪ 1.50 ٪ ، و Mo: 0.44 ٪ 0.65 ٪ 167. يوفر قوة السحب ≥415 MPa ، وقوة السحب ≥205 MPa ،والإطالة ≥ 30%لضمان المرونة تحت الدورة الحرارية.
المعالجة الحرارية: تخضع الأنابيب للتسخين الكامل أو التطبيع + التشديد (≥ 650 درجة مئوية) لتحسين استقرار الهيكل الدقيق وصلابة.
حدود الخدمة: درجات حرارة تشغيل تصل إلى 550 درجة مئوية، مع انتقال من هش إلى متذبذب عند -43.5 درجة مئوية.
2. A335 P11 ميزات تصميم أنابيب الزعانف المتسلسلة
تحسين نقل الحرارة: تزيد السرعات مساحة السطح بنسبة 40٪ إلى 60٪ مقابل الزعانف الناعمة ، مما يسرع التبادل الحراري في المرجل ومبادلات الحرارة.
حث التوربولانس: تخرب الحواف المتعرجة التدفق المصفوف ، مما يقلل من مقاومة الطبقة الحدودية ويحسن من كفاءة توصيل الحرارة بنسبة 15٪ إلى 25٪.
الاستقرار الحراري: عند درجة حرارة 540 درجة مئوية ، يحتفظ P11 بقوة كسر الإجهاد الاستثنائية 66.1 MPa ، مما يمنع التشوه تحت الأحمال المستمرة.
3. A335 P11 أنابيب الزعانف المتسلسلة تطبيقات رئيسية
مبادلات الحرارة: تزيد هذه الزعانف مساحة السطح لتبادل الحرارة، مما يحسن الكفاءة الحرارية في نقل الحرارة بين السوائل.
الغلايات: تستخدم في بيئات ذات درجات حرارة عالية لتعزيز نقل الحرارة من غازات الاحتراق إلى الماء أو البخار.
مصانع البتروكيماويات: يدعم العمليات التي تتطلب إدارة حرارة فعالة، مثل في المفاعلات وأعمدة التقطير.
محطات الطاقة: جزء لا يتجزأ من أنظمة تبريد التوربينات والمكثفات ، حيث يكون إزالة الحرارة الفعالة أمرًا ضروريًا لأداء مثالي.
صناعات النفط والغاز: تستخدم في أنظمة الأنابيب حيث نقل الحرارة أمر حاسم لنقل السوائل في درجات حرارة عالية.
4. A335 P11 قوة الأنابيب المتسلسلة مقابل البدائل
المعيار P11 الأطراف المزدوجة من الفولاذ الكربوني
درجة حرارة التشغيل القصوى 550°C ≤350°C
مقاومة الأكسدة ممتازة (طبقة Cr-Mo) ضعيفة
التعب الحراري الحياة 100000+ دورة 20000-40000 دورة
5. A335 P11 صناعة أنابيب الأجنحة المتسلسلة ومراقبة الجودة
تصنيع الزعانف: التنقيب البارد أو المعالجة الدقيقة لأنبوبات P11 ، تليها معالجات حرارية لتخفيف التوتر.
الاختبار:
اختبارات الضغط الهيدروستاتيكي (حسب ASTM A999).
فحص التيار بالموجات فوق الصوتية/الدوامية للعيوب > 12.5% سمك الجدار.
6. A335 P11 أنابيب الأجنحة المتسلسلة
س: كيف يُقارن P11 بـ P22؟
ج: P22 (2.25Cr-1Mo) يوفر تحملًا أعلى للحرارة (≤580 °C) ولكنه يكلف 20~30% أكثر ؛ P11 يوازن الاقتصاد والأداء ل ≤550 °C.
س: إجراءات اللحام للصفائح P11؟
ج: استخدم ملء ER80S-B2 / TIG-R30 مع التسخين المسبق (200 ∼ 300 درجة مئوية) والتصلب بعد الصلح (650 ∼ 705 درجة مئوية) لتجنب الشقوق.
س: معدلات تآكل مقبولة؟
ج: ماكس 0.2 ملم/عام في خدمة البخار؛ يوصى بمراقبة سمك UT بانتظام.
السؤال: الامتثال للمعايير؟
ج: يحكمها ASTM A335M-2021 للأبعاد/الكيمياء.
