| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A335 P5 P9 P11 P22 |
| الحد الأدنى لكمية: | 1000 كجم |
|---|---|
| الأسعار: | Discussion |
| تفاصيل التغليف: | وفقا لمتطلبات العميل / حالة التعبئة الخشبية / حالة التعبئة من الحديد |
| وقت التسليم: | 15-30 يومًا |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | حسب متطلبات العميل |
| Standard: | ASTM A335 | Material Grade: | Carbon Steel, Alloy Steel, Stainless Steel |
|---|---|---|---|
| Fin Type: | HFW | Tube Diameter: | 16-219mm |
| Tube Wall Thickness: | Customized | Tube Length: | Customized |
| Fin Height: | 5-30mm | Fin Pitch: | 3-25mm |
| Fin Thickness: | 0.8-3mm or Customized | Application: | Heat Exchanger, Condenser, Evaporator |
| إبراز: | ASME SA213 Fin Tube,U Bend Fin Tube,ASTM A213 Fin Tube,U Bend Fin Tube,ASTM A213 Fin Tube |
||

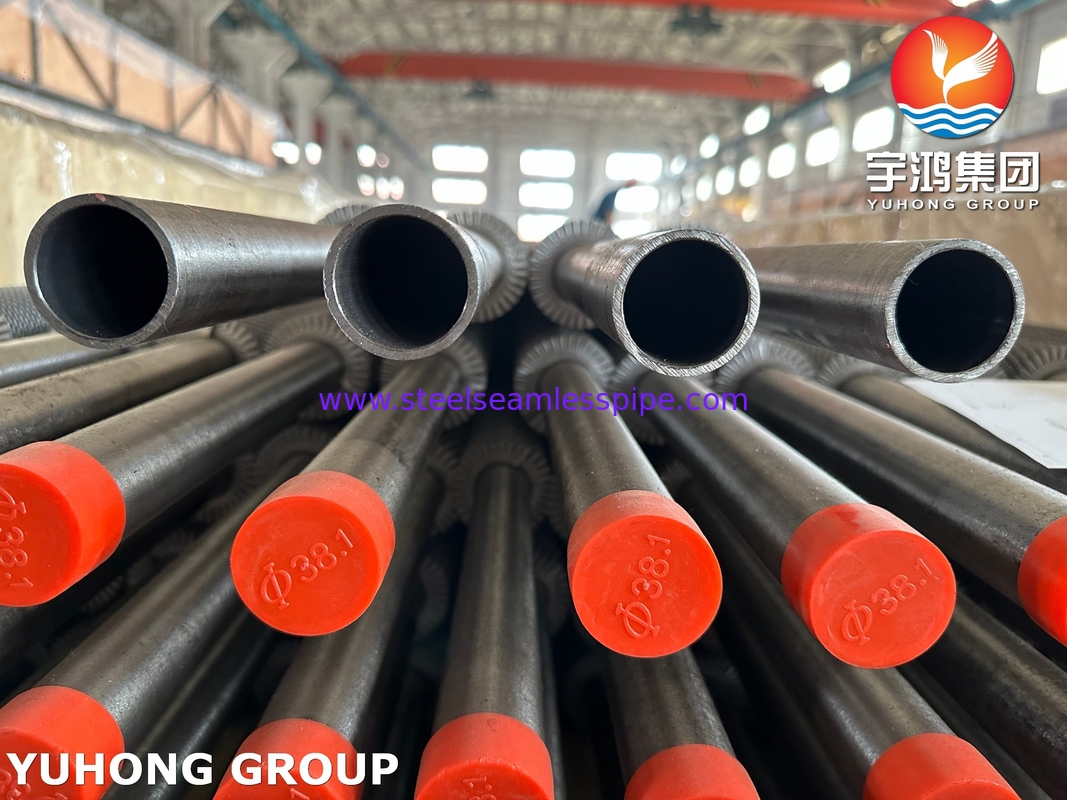

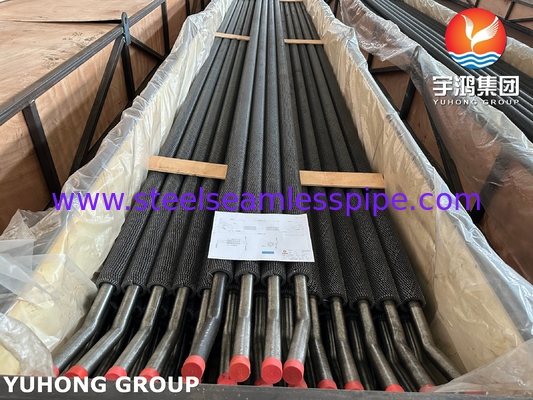

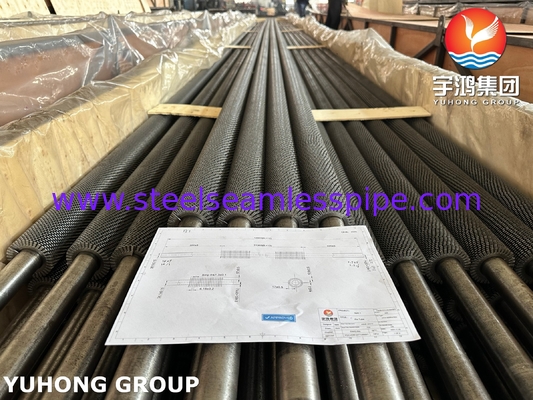

ASTM A213 / ASME SA213 T22 HFW أنبوب ذو ظفرة متدلية يمكن أن يكون منفذين U Bend لإنتاج البخار لاسترداد الحرارة
SA213 هذه مواصفات ASTM الدولية التي تغطي أنابيب الغلاية الفيرريتية والأوستينيتية الفولاذية السلسة والسوبر هيتر ومبادلة الحرارة لتطبيقات درجات الحرارة العالية.
مقاومة جيدة للاكسدة والتآكل في درجات الحرارة العالية مقارنة مع الفولاذ الكربوني. مقاومة جيدة للهجوم على الهيدروجين وقابلية جيدة لللحام والتشكل.سوبر شرير الغلاية وأنابيب إعادة التدفئة، أنابيب مبادلة الحرارة في المصافي ومصانع البتروكيماويات ومحطات الطاقة، وخاصة تلك التي تعمل بين 500 و 600 درجة مئوية (930 درجة فهرنهايت - 1110 درجة فهرنهايت).
HFW FIN TUBE ، يتم لحام مادة الشريط على طول إلى الأنبوب الأساسي عن طريق لحام التحريك عالي التردد أو لحام مقاومة الاتصال. العملية سريعة واقتصادية.
الزعنفة: شريط متواصل من المعدن (عادةً فولاذ الكربون أو الفولاذ المقاوم للصدأ) ملفوف في دوامة وملصق (مطحون أو مصفح أو مضمن) إلى السطح الخارجي للأنبوب الأساسي.الزعانف تزيد بشكل كبير من مساحة سطح نقل الحرارة الخارجية.
مقطوعة: يتم تقطيع شريط الزعانف على فترات منتظمة على طول ارتفاعه. بدلاً من جدار زعانف متواصل صلب ، فهو سلسلة من علامات التبويب الصغيرة أو الأجزاء.
المزايا:
زيادة في الاضطرابات: تؤدي الزعانف الملسومة إلى تعطيل الطبقة الحدودية للغاز الذي يتدفق عبر الزعانف بشكل أكثر فعالية من الزعانف العادية ، مما يحسن بشكل كبير معامل نقل الحرارة.
انخفاض التلوث: تجعل الفجوات بين الزعانف الملسومة من الصعب على الرماد أو السخام أو الجسيمات الأخرى أن تتجاوز وتتراكم بشكل كبير مقارنة بالزعانف الصلبة.
الوزن المنخفض: أقل قليلاً من المادة من الزعانف الصلبة بنفس الارتفاع.
يتم استخدام أنبوب الزعانف المسمار على نطاق واسع في مولد بخار استرداد الحرارة (HRSG)
السبب الرئيسي هو أنه يحسن بشكل كبير من كفاءة نقل الحرارة، والقدرة على مكافحة الرماد / التآكل والموثوقية الهيكلية، مما يتناسب تماما مع ظروف العمل القاسية من HRSG.
حل المشاكل الأساسية لـ HRSG
كفاءة نقل حرارة غازات الدخان منخفضة. الهيكل المسمار يدمر الطبقة الحدودية ، ويؤدي إلى الاضطرابات ويحسن معامل نقل الحرارة بنسبة 30-50٪
غاز الدخان غباري / سهل التراكم في الغبار. الحافة الملسومة تهتز وتنظف نفسها للحد من تراكم الرماد والانسداد
بدء وتوقف متكرر + تأثير الإجهاد الحراري لحام عالية التردد التوصيل المعدني ، قوة الشد ≥ 200 MPa ، مقاومة التكسير الحراري التعب
تحسين نقل الحرارة: تحسين الكفاءة التخريبية مولد الاضطرابات: تسبب الخدوش أو الشقوق (التي تتميز بأسنانها) على سطح الزعانف في أن ينتج غاز الدخان دوامات دورية ،كسر الطبقة الحدودية للصفائح (المصدر الرئيسي للمقاومة الحرارية للغازات المدخنة)معدل نقل الحرارة أعلى بنسبة 30-50٪ من ذلك من الزعانف السلسة ، وتقل مساحة تبادل الحرارة بنسبة 20٪ في نفس معدل تبادل الحرارة.
سطح التسخين الموسع: يزيد التصميم المسمار منطقة تبادل الحرارة الفعالة في مساحة محدودة (15-25% أكثر من الزعانف الناعمة) ، وهو مناسب بشكل خاص للتصميم المدمج لـ HRSG.
التراكم ضد الرماد والتنظيف الذاتي: ضمان العمل على المدى الطويل. عندما يتدفق غاز الدخان عبر الحافة المزدوجة بسرعة عالية ، فإنه يسبب اهتزازًا صغيرًا في الزعانف ،لمنع الرماد من الالتصاق
التركيب الكيميائي
| الدرجة | الكربون | المانغنيز | الفوسفور | الكبريت | السيليكون | الكروم | الموليبدينوم |
| T22 / K21590 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50 | 1.90-2.60 | 0.87-113 |
الخصائص الميكانيكية
| الدرجة | قوة الشد، دقيقة | قوة التسليم، دقيقة | الطول (%) | صلابة، ماكس | |
| T22 / K21590 | 60ksi، 415MPa | 30ksi,205MPa | 30 | 163 HB/170 HV | 85 HRB |
التطبيق:
غلايات توليد الطاقة:
المقتصدون: استخدموا غازات دخان المرجل لتسخين مياه التغذية مسبقًا. تمنع الزعانف المزققة تلوث الرماد الشائع في عمليات احتراق الفحم / الكتلة الحيوية.
سوبر هيترز و إعادة التسخين: بخار الحرارة إلى درجات حرارة عالية جداً (عادة ما تكون 540-565 درجة مئوية / 1000-1050 درجة فهرنهايت). يوفر T22 قوة الزحف اللازمة ؛ يزيد الزعانف الملسومة من نقل الحرارة في غازات الدخان عالية الرماد.
سخانات الهواء (Ljungström/Regenerative): تسترد الحرارة من غازات الدخان لتسخين هواء الاحتراق. تتفوق الزعانف المتسلسلة في هذه البيئة التي تتعفن بشدة.
مولدات بخار استرداد الحرارة (HRSG):
تبخرات، إقتصاديات، سوبر سخانات، إعادة تسخين: تستخدم في محطات توليد الكهرباء ذات الدورة المشتركة. يتعامل T22 مع البخار عالي الضغط / درجة الحرارة.تنتقل الزعانف المتسلسلة بكفاءة الحرارة من غازات التوربين العادم النظيفة نسبياً مع منع احتمال نقل المياه إلى الأمام أو تلوث الأنابيب.
المصافي ومصانع البتروكيماويات:
سخانات العمليات والأفران (سخانات النار): أنابيب قسم الحمل الحراري (مثل سخانات الخام، سخانات الفراغ، سخانات الكوكر، سخانات إمدادات الإصلاح). T22 مقاوم للتآكل من الكبريت في درجات الحرارة العالية.يزيد الزعانف الملسومة من كفاءة نقل الحرارة ويمنع التلوث من الكوكس أو غبار المحفز أو السخام.
غلايات حرارة النفايات (WHB):
استرداد الحرارة من تدفقات العملية (على سبيل المثال ، غاز الدخان FCC ، غاز الدخان المعدل). T22 يتعامل مع توليد البخار ؛ الزعانف المسمار مناسبة للجسيمات أو غازات الكوك.
محولات محطات الهيدروجين:
أنابيب قسم الحمل المتعرضة لغازات الدخان عالية درجة الحرارة.
المعالجة الكيميائية:
مبردات غاز العملية عالية درجة الحرارة: هناك حاجة إلى الفولاذ الكرومية الموليبدينوم عندما يحتوي تيار الغاز على الجسيمات أو المكثفات ، أو عرضة للتلوث ، وعندما تكون درجة الحرارة عالية.
أجهزة تسخين الهواء:
تستخدم الأنظمة الصناعية حرارة النفايات من الفرن أو الفرن لتسخين هواء الاحتراق ، خاصة عندما يكون غاز الدخان قذرًا.
