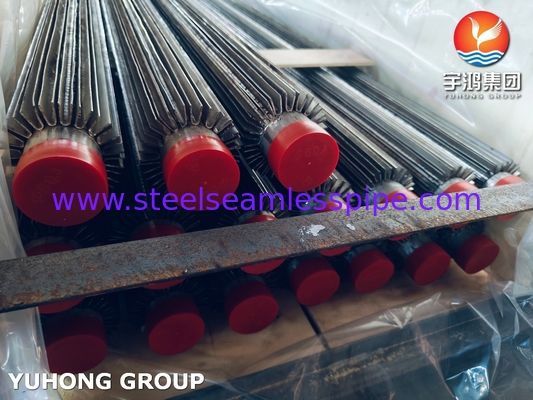

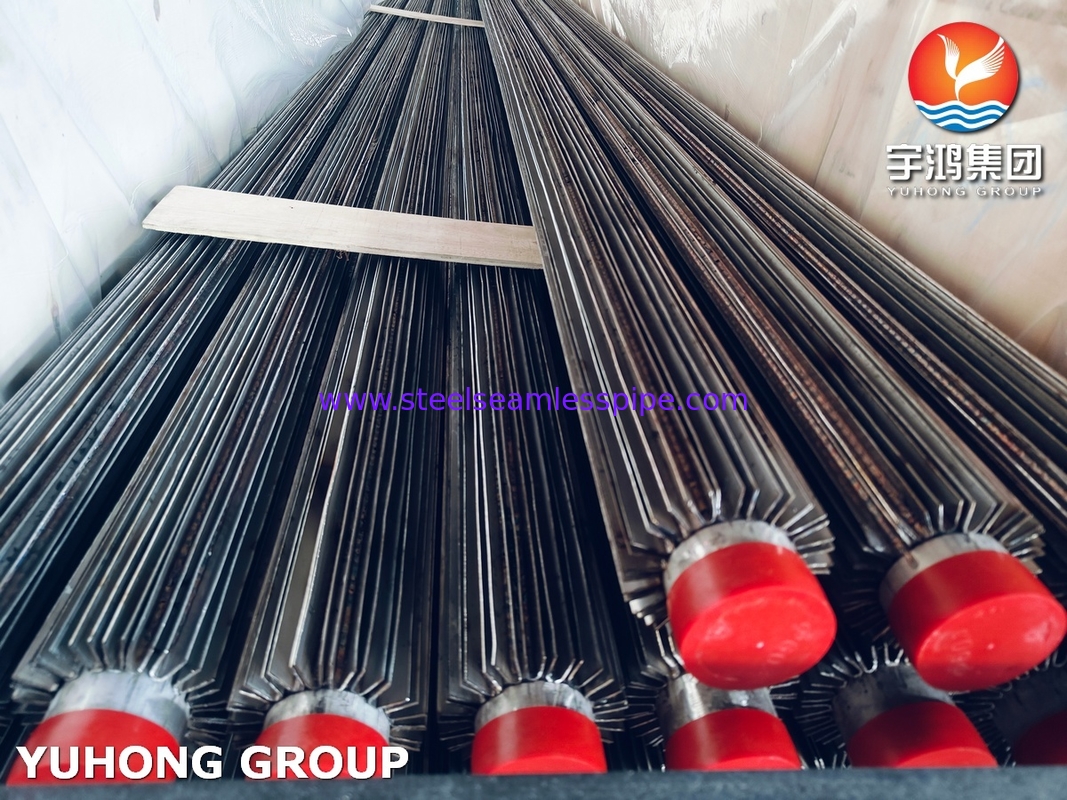

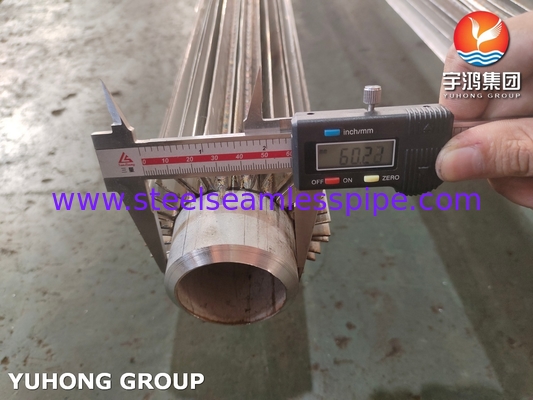

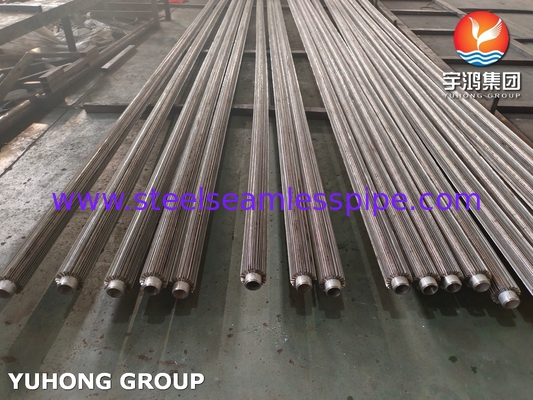

أنبوب زعانف لحام طولي ASTM A213 TP316L لمبردات الزيت وأنظمة التبريد

تركيبة الأنبوب الأساسي ASTM A213 TP316L

مواصفات ومعايير المواد المادة الأساسية:

الفولاذ المقاوم للصدأ TP316L (متغير منخفض الكربون من الفولاذ المقاوم للصدأ 316)، يوفر مقاومة فائقة للتآكل في البيئات الحمضية/الكلوريد 17.

الامتثال: يتوافق مع ASTM A213 لأنابيب الغلايات الفولاذية غير الملحومة الفريتية/الأوستنيتية، إلى جانب معايير الصناعة:

HG/T3181: لحام المقاومة عالي التردد للأنابيب ذات الزعانف الحلزونية.

JB/T6512: شروط التصنيع الفنية لأنابيب الزعانف من درجة الغلاية 125.

عملية التصنيع تكنولوجيا اللحام:

يستخدم لحام المقاومة عالي التردد (HFRW) مع أتمتة يتم التحكم فيها بواسطة PLC.

الدقة: دقة درجة الزعانف 0.1 مم، سرعة خط اللحام تصل إلى 35 م/دقيقة.

نظام التبريد: تمنع مضخات التبريد المدمجة وعجلات الأقطاب الكهربائية ارتفاع درجة الحرارة أثناء التشغيل المستمر 13.

التكامل الطولي للزعانف: يتم طي الزعانف من نفس المادة الأساسية مثل جدار الأنبوب (عن طريق الثني/النقش)، مما يلغي المقاومة الحرارية للتلامس ويحسن نقل الحرارة بنسبة 200–300% مقارنة بالطرق التقليدية

قوة أنبوب الزعانف الملحومة الطولية A213 TP316L

• السلامة الهيكلية: تخلق عملية اللحام الطولية رابطة قوية بين الزعانف والأنبوب، مما يعزز السلامة الهيكلية الشاملة لأنبوب الزعانف. تساعد تقنيات اللحام المناسبة على منع نقاط الضعف التي يمكن أن تؤدي إلى الفشل تحت الضغط أو الإجهادات الحرارية.
• جودة اللحام: تؤثر جودة اللحام على قوة أنبوب الزعانف. يمكن أن يؤدي اللحام الضعيف إلى إدخال تركيزات إجهاد، مما يؤدي إلى نقاط فشل محتملة. غالبًا ما يتم استخدام طرق الاختبار غير المدمرة (NDT)، مثل الاختبار بالموجات فوق الصوتية أو الإشعاعي، لضمان سلامة اللحام.
• التمدد الحراري: يجب أن تستوعب الزعانف الملحومة الطولية التمدد والانكماش الحراري. يجب أن يسمح التصميم وطريقة اللحام ببعض الحركة لمنع تراكم الإجهاد.
• مقاومة الضغط: غالبًا ما يتم تصميم أنابيب الزعانف هذه لتحمل ضغوط داخلية وخارجية كبيرة. تساهم قوة اللحام والمادة الأساسية في تصنيف الضغط الإجمالي.
• مقاومة الإجهاد: يمكن أن يؤدي التدوير الحراري المتكرر إلى فشل الإجهاد. يجب أن يأخذ التصميم في الاعتبار عمر الإجهاد، خاصة في التطبيقات ذات درجة الحرارة العالية.
• مقاومة التآكل: اعتمادًا على التطبيق، تعد مقاومة التآكل أمرًا بالغ الأهمية. يمكن استخدام الطلاء أو المواد المقاومة للتآكل لتعزيز طول العمر والقوة في البيئات المسببة للتآكل.

ASTM A213 TP316L أنبوب الزعانف الملحومة الطولية المستخدمة لمبردات الزيت وأنظمة التبريد

نحن مصنعون محترفون لأنابيب الزعانف الطولية. أنبوب الزعانف الطولية هو جهاز مصمم خصيصًا لتحسين كفاءة تبادل الحرارة ويستخدم على نطاق واسع في مختلف المجالات الصناعية، وخاصة في المبادلات الحرارية. يتكون أنبوب الزعانف الطولية من جسم أنبوب أسطواني وزعانف ملحومة بشكل موحد أو مثبتة ميكانيكيًا على طول الاتجاه الطويل للأنبوب. عادة ما تكون الزعانف مسطحة أو ذات أشكال هندسية أخرى لزيادة مساحة السطح وتسهيل تبادل الحرارة. يتدفق السائل عبر الأنبوب بينما يتبادل الحرارة مع الهواء الخارجي أو سائل آخر. تزيد الزعانف من مساحة التلامس مع السائل، وبالتالي تحسين كفاءة نقل الحرارة. يعمل التصميم الطولي على توجيه تدفق السائل بشكل فعال، مما يقلل من المناطق الميتة ومقاومة التدفق لزيادة تحسين أداء تبادل الحرارة.
