ASME SA213 T22 زعانف مسننة مع أنبوب لمبادل حراري ومبرد هواء

صيغة الصفحة الثانية:

مادة الأنبوب الأساسي - SA312 T22 (توضيح وتصحيح):

• SA312: تشمل مواصفات ASME هذه الأنابيب من الفولاذ المقاوم للصدأ الأوستنيتية بدون خيوط وملحومة المخصصة لخدمة درجات الحرارة العالية والآلام السامة العامة.
• T22: هذه ليست درجة مدرجة عادة تحت SA312. درجات SA312 مثل TP304 ، TP316 ، TP321 ، إلخ (الفولاذ المقاوم للصدأ).
• "T22" الخلط: يشير T22 إلى الفولاذ ذو السبائك المنخفضة (2.25٪ كروم - 1٪ موليبدينوم). إنه مادة شائعة للغاية لخدمة درجات الحرارة العالية ، ولكنه يندرج تحت مواصفات مثل:

ASME SA213 T22: لخلاط الفولاذ اللاسلكي الفيريتي والآوستنيتي السلس، والسوبر هيتر، وأنابيب المبادل الحراري.

أيه إس إم إي SA335 P22: للأنابيب الفولاذية السميكة السميكة للخدمة في درجات الحرارة العالية.

• الاستنتاج: مادة الأنبوب الأساسية هي تقريباً SA213 T22 (إذا كان أنبوبًا) أو SA335 P22 (إذا كان أنبوبًا).ومقاومة الأكسدة حتى حوالي 1050 ° F (565 ° C)إنه ليس من الفولاذ المقاوم للصدأ

نوع الزعانف - الزعانف الملسومة:

• الهيكل: تبدأ الزعانف الملسومة كزعانف مروحي مستمر (مثل زعانف "L" أو "LL") ملفوف على الأنبوب الأساسي. على فترات منتظمة على طول ارتفاع الزعانف ، يتم تثبيت الزعانف على طول الزعانف.يتم قطع أقسام صغيرة أو "مقطوعة" عموديا على طول الزعانف.
• الميزة المرئية الرئيسية: بدلاً من أن يكون شريطاً سلسًا ومتواصلًا ، يحتوي الزعانف على سلسلة من الفجوات الصغيرة والمنظمة أو التدفقات على طول حافة ، مما يخلق مظهرًا "متسلقًا" (مثل شفرة المنشار).
• الغرض من التشنجات:

تحسين نقل الحرارة: تعطل الأوتار تشكيل الطبقة الحدودية للسائل (عادة الغاز مثل الهواء أو غاز الدخان) الذي يتدفق فوق الزعانف. وهذا يخلق الاضطرابات ،تحطيم الطبقة الفرعية للسلسلة وتحسين كفاءة نقل الحرارة بشكل ملحوظ مقارنة بالأطراف العادية.

انخفاض الوزن والمواد: يقلل المواد التي تم إزالتها قليلاً من الوزن الكلي والتكلفة مقارنة مع الزعانف الصلب المكافئ.

• المقايضات:

انخفاض ضغط أعلى قليلاً: زيادة الاضطرابات تزيد أيضًا من مقاومة تدفق السائل (انخفاض الضغط) عبر حزمة الأنابيب.

إمكانية التلوث: يمكن أن تكون الشقوق في بعض الأحيان أكثر عرضة لاحتجاز الجسيمات في تدفقات الغاز القذرة مقارنة بالأجنحة العادية ، على الرغم من أنها أقل عرضة من الأجنحة المكبوتة.

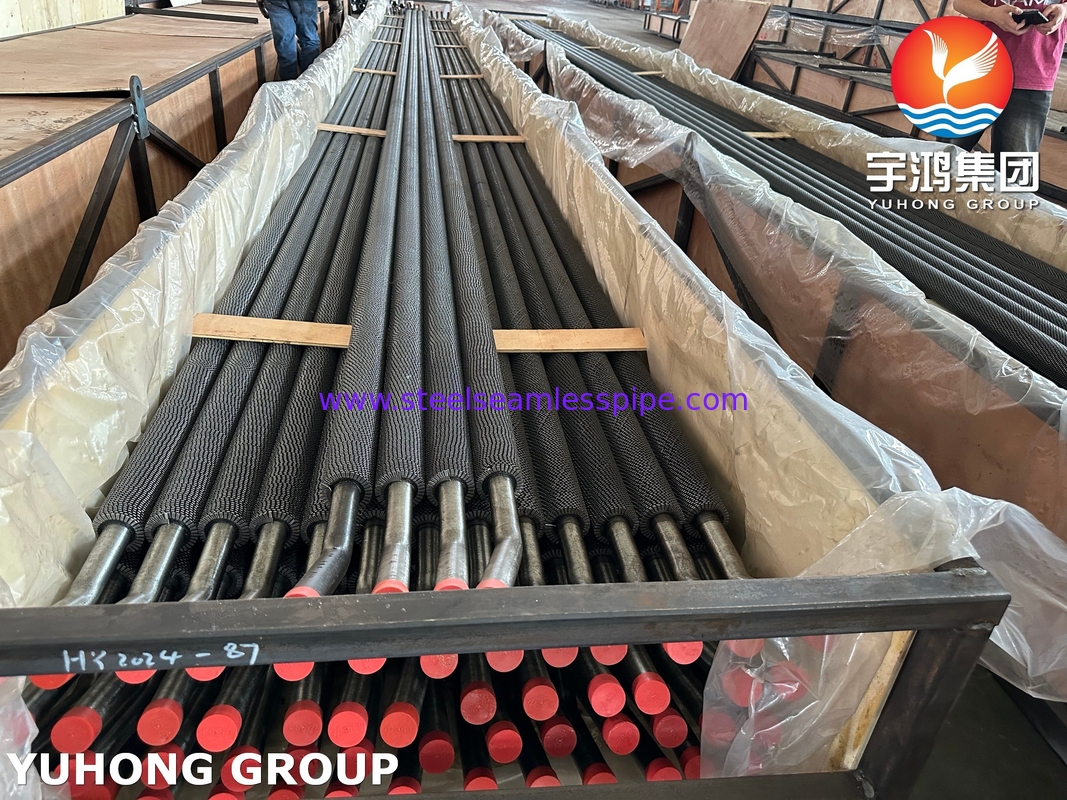

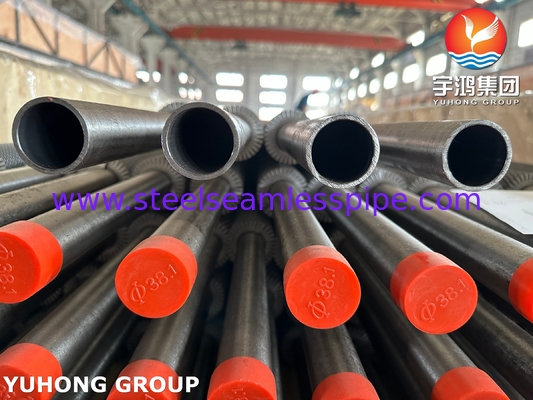

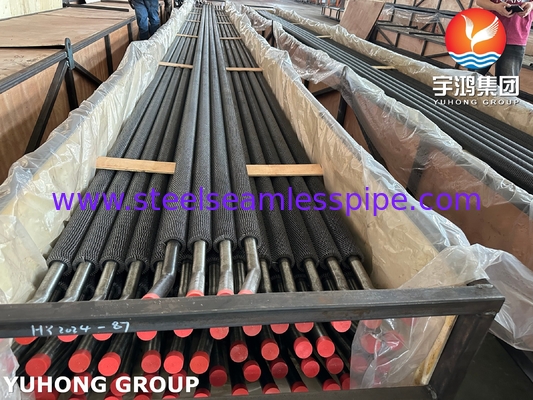

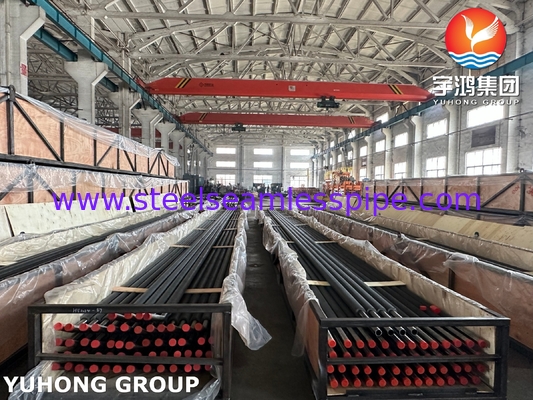

الوصف المشترك - SA213 T22 الأنبوب مع الزعانف المتسلسلة:

• الأساس: أنبوب بلا خيوط تم تصنيعه وفقًا لمواصفات ASME SA213 T22 ، مصنوع من الصلب ذو السبائك المنخفضة 2.25Cr-1Mo.
• الزعانف: زعانف مروجي متصل ميكانيكياً (عادةً ما يكون مجعدًا بالتوتر ومثبتًا) بالسطح الخارجي للأنبوب. يحتوي هذا الزعانف على خروقات منتظمة مقطعة عموديًا على طول ارتفاعه ،إنشاء ملف حافة مسمار.

SA213 T22 أنابيب الزعانف المتدلية التطبيق:

• محطات توليد الكهرباء مولدات بخار استرداد الحرارة (HRSGs): الموزعات والتبخرات والسخانات الفائقة والسخانات الجديدة ، تعظيم احتباس الحرارة من غازات العادم.غلايات الفحم / الغاز أجزاء الاقتصادية (تسخين مياه التغذية مسبقًا)
• البتروكيماويات / المصافي: سخانات العمليات / أفران ، مكسدات حرارية / محروقات
• غلايات الصناعة غلايات الحرارة النفايات استرداد الحرارة من الأفران أو توربينات الغاز أو العمليات الكيميائية
• أجهزة التسخين المسبق والتبريد من الاسمنت والصلب استرداد الحرارة من غازات العادم من الفرن / الفرن البارد
