ASTM A335 P5 P9 P11 P22 الأنبوب ذو الزعانف عالية الفرنسية الحامية الأنبوب ذو الزعانف المتدلية ، الأنبوب ذو الزعانف الصلبة
أنبوب ذو زعانف مسدودة

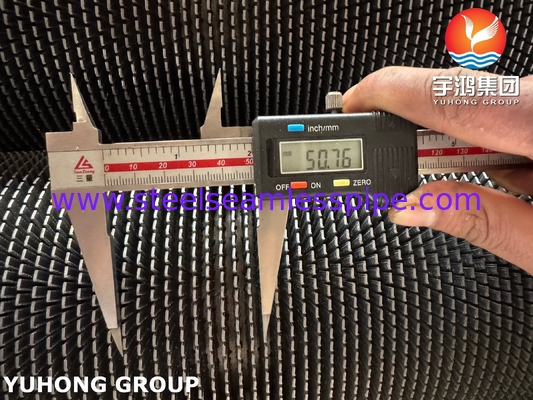

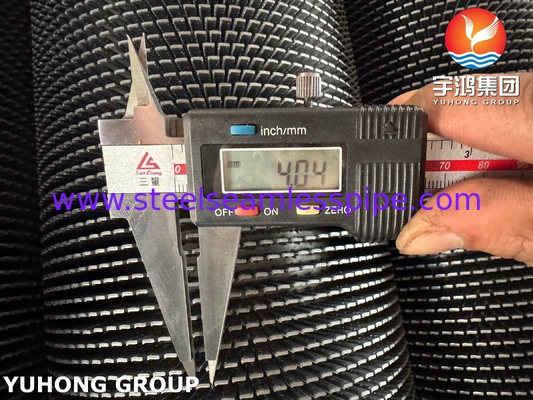

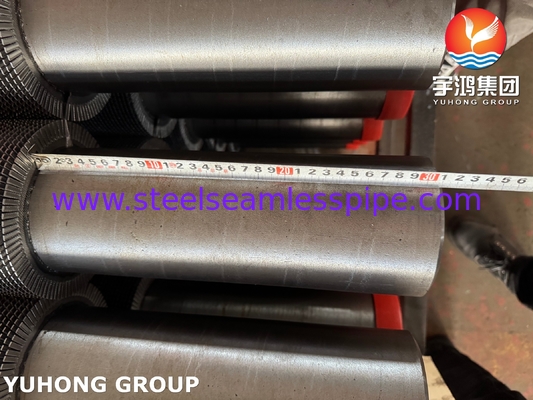

أنبوب فين ذو الخيوط هو عنصر نقل الحرارة الذي يعزز نقل الحرارة بكفاءة عالية.عن طريق قطع خروقات متسلسلة دورية على حافة الزعانف (العمق عادة ما يكون 20-40٪ من ارتفاع الزعانف)، يضطر السائل إلى توليد دوامات مضطربة ، مما يدمر بشكل كبير الطبقة الحدودية الحرارية ويحسن كفاءة نقل الحرارة بنسبة 30-50٪ مقارنة بأنبوبات الزعانف السلسة.
هيكلها الملسوم له مزايا مكافحة التلوث، يؤخر تغطية القذارة المستمرة، يقلل من تواتر التنظيف ويمدد دورة التنظيف.انها مناسبة بشكل خاص لارتفاع اللزوجةوسائل إعلام غبارية أو سهلة التلوث (مثل النفط المتبقي، غازات غاز المرجل، مياه البحر).
وتشمل التطبيقات النموذجية أفران التدفئة البتروكيماوية وجزر تبريد الهواء ومعدات حماية البيئة. يمكن أن يكون الأنبوب الأساسي مقاوم للتآكل وموصلًا حراريًا للغاية.التكلفة الأولية مرتفعة، ولكن كفاءة استخدام الطاقة على المدى الطويل مهمة.
الفرق بين الأنبوب الصلب والأنبوب المسمار
يستخدم أنبوب Solid Fin أنابيب سلسة مستمرة لزيادة نقل الحرارة من خلال توسيع مساحة السطح.وهي مناسبة لوسائط نظيفة (مثل الهواء والبخار بضغط منخفض) ولديها مزايا مقاومة تدفق منخفضة، قوة عالية وتكلفة منخفضة، ولكنها سهلة للتلوث ولها كفاءة متوسطة لنقل الحرارة.
يقطع أنبوب Fin Serrated حفرًا مسمومة على حافة الزعانف لزيادة كفاءة نقل الحرارة بنسبة 30-50٪ من خلال الاضطرابات القسرية ويؤخر تراكم الأوساخ بشكل كبير.
وهي مناسبة بشكل خاص للسوائل عالية اللزوجة والتي تحتوي على جسيمات (مثل غاز الدخان والزيت المتبقي) ، ولكن انخفاض الضغط يزيد بنسبة 15-30٪ والتكلفة الأولية أعلى.مبادئ اختيار رئيسية: يُنصح باستخدام الأنابيب الصلبة ذات الزعانف في الحالات النظيفة أو الضغط العالي، ويُنصح باستخدام الأنابيب ذات الزعانف في الحالات القذرة أو ذات الكفاءة العالية، ويُنصح باستخدام أنابيب ذات الزعانف على شكل إبرة في البيئات ذات الغبار الدقيق للغاية.
تكوين كيميائي
الفولاذ منخفض السبائك
(الدرجات) |
الأمم المتحدة
معادلة |
C≤ |
م |
P≤ |
S≤ |
Si≤ |
سي سي |
(مو) |
| P1 |
K11522 |
0.10 ~ 0.20 |
0.30 ~ 0.80 |
0.025 |
0.025 |
0.10 ~ 0.50 |
|
0.44 ~ 0.65 |
| P2 |
K11547 |
0.10 ~ 0.20 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.10 ~ 0.30 |
0.50 ~ 0.81 |
0.44 ~ 0.65 |
| P5 |
K41545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00~600 |
0.44 ~ 0.65 |
| P5b |
K51545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.00~200 |
4.00~600 |
0.44 ~ 0.65 |
| P5c |
K41245 |
0.12 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00~600 |
0.44 ~ 0.65 |
| P9 |
S50400 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.50 ~ 100 |
8.00~1000 |
0.44 ~ 0.65 |
| P11 |
K11597 |
0.05 ~ 0.15 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.50 ~ 100 |
1.00~150 |
0.44 ~ 0.65 |
| P12 |
K11562 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
0.80 ~ 125 |
0.44 ~ 0.65 |
| P15 |
K11578 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.15 ~ 165 |
|
0.44 ~ 0.65 |
| P21 |
K31545 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
2.65 ~ 3.35 |
0.80 ~ 160 |
| P22 |
K21590 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
1.90 ~ 260 |
0.87 ~ 113 |
| P91 |
K91560 |
0.08 ~ 0.12 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.20 ~ 0.50 |
8.00~950 |
0.85 ~ 105 |
| P92 |
K92460 |
0.07 ~ 0.13 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.5 |
8.50 ~ 9.50 |
0.30 ~ 0.60 |
الخصائص الميكانيكية
| A335 أنابيب ذات سبائك منخفضة |
رقم UNS |
قوة العائد ksi |
قوة الشد ksi |
الطول % |
روكويل |
برينيل |
| P1 |
K11522 |
30 |
55 |
30 |
|
|
| P2 |
K11547 |
30 |
55 |
30 |
|
|
| P5 |
K41545 |
40 |
70 |
30 |
|
207 ماكس |
| P9 |
S50400 |
30 |
60 |
30 |
|
|
| P11 |
K11597 |
30 |
60 |
20 |
|
|
| P12 |
K11562 |
32 |
60 |
30 |
|
174 كحد أعلى |
| P22 |
K21590 |
30 |
60 |
30 |
|
|
| P91 |
K91560 |
60 |
85 |
20 |
|
|
التطبيق:
الطاقة/ الطاقة:
جزيرة تبريد الهواء (ACC): للتعامل مع غازات الدخان المتسخة (≤ 550 °C) ، يجعل التصميم المضاد للتآكل حياة الزعانف > 15 عامًا ، وتحسن كفاءة نقل الحرارة بنسبة 35٪ مقارنة بالأنبوبات السلسة.
غاز التوربين غاز التدفئة النفايات: منع انسداد الرماد في غاز الدخان عالي درجة الحرارة والضغط العالي ، ويمكن التحكم في انخفاض الضغط لزيادة بنسبة < 20 ٪.
البتروكيماويات:
فرن تسخين النفط المتبقي: التعامل مع النفط الثقيل مع اللزوجة > 200cP ، والهيكل الملسوم يمنع الكوك ، ويتم تمديد دورة التنظيف إلى عامين (أنبوب سلس 6 أشهر فقط) ؛
وحدة التكسير الحفازية: تبادل حرارة النفط والغاز مع جزيئات المحفز ، أنبوب الأساس من الفولاذ المقاوم للصدأ 316L مقاوم للتآكل الكبريت ، وبلغ معامل نقل الحرارة 450W / m2 · K.
هندسة حماية البيئة:
إزالة الكبريت من غاز الدخان (FGD): في بيئة غاز الدخان الرطب مع pH = 1 ~ 3 ، يتم استخدام أجنحة الفولاذ المقاوم للصدأ مزدوجة 2205 لمقاومة تآكل نقطة الندى الحمضية ،وتقلل المقاومة الحرارية للتلوث بنسبة 60%;
تحلية مياه البحر: زعانف التيتانيوم + أنابيب أساسية من سبيكة النحاس والنيكل (C70600) ، مع تسامح لتركيز Cl- > 50,000ppm وزيادة كفاءة البخار بنسبة 25٪.
التبريد الصناعي:
تبخير التبريد بالأمونيا: يُقاوم الزعانف المسمارية من الألومنيوم تقليص كريستال الجليد في درجات حرارة منخفضة تصل إلى -40 درجة مئوية ، ويتم تقليل استهلاك الطاقة في إذابة الجليد بنسبة 30٪.
