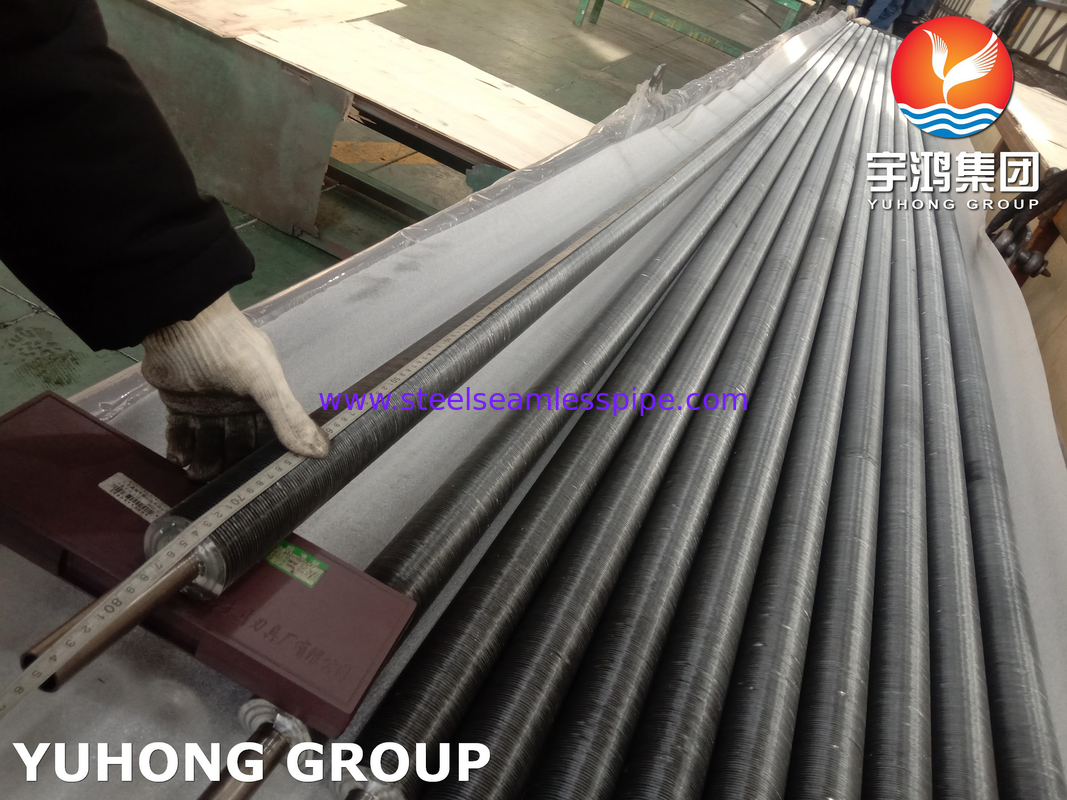

ASME SB163 N04400 الأنابيب المدمجة مع الزعانف الألمنيوم لبرودة الهواء و غاز Reboiler

1مادة الأنبوب الأساسي: مونيل 400 (UNS N04400)

التكوين:

• النيكل (Ni): 63 ٪ 67٪

• النحاس (Cu): 28~34%

• الحديد (Fe): ≤2.0%

• المنغنيز (Mn): ≤2.0%

• الكربون (C): ≤0.3%

• الكبريت (S): ≤0.024٪

الخصائص الميكانيكية:

• قوة الشد: 550-780 MPa
• قوة الجهد: 240-550 MPa
• الطول: 35-50 ٪ (في طول 50 ملم)
• صلابة: 70 ‰ 90 HRB (روكويل B)

حدود الحرارة:

• الخدمة المستمرة: حتى 600 درجة مئوية (1112 درجة فهرنهايت)
• استخدام درجات الحرارة المنخفضة: يحافظ على الدقة حتى -200 درجة مئوية (-328 درجة فهرنهايت).

مقاومة التآكل:

• المقاومة للتآكل الناتج عن الإجهاد الكلوريد (SCC) ، والحفر، وتآكل الشقوق.
• متوافق مع حمض الكبريتيك (< 50٪ تركيز) ، حمض الهيدروكلوريك (< 20٪) ، حمض الهيدروفلوريك، والقليات.

2مادة الزعانف: الألومنيوم (Al)

• التوصيل الحراري العالي: كفاءة نقل الحرارة الفائقة من الألومنيوم تعزز معدل التبادل الحراري العام.
• خفيفة الوزن: يقلل من الوزن الإجمالي للجمعية مع الحفاظ على سلامة الهيكل.
• التكلفة الفعالة: تقدم توازنًا بين الأداء والقدرة على التكلفة بالمقارنة مع السبائك الغريبة.
• مقاومة التآكل: تشكل طبقة أكسيد واقية بشكل طبيعي ، مناسبة للبيئات المعتدلة (عندما يتم دمجها مع مونيل 400 ، فإنه يمتد من قابلية التطبيق إلى ظروف أكثر قسوة).

3خصائص التصميم

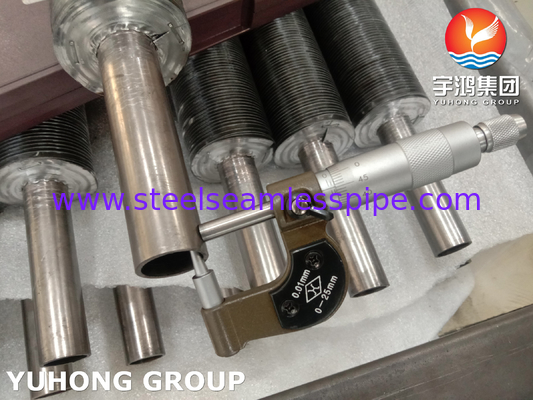

• تكنولوجيا الزعانف المدمجة: يتم ربط زعانف الألومنيوم بشكل وثيق بالأنبوب الأساسي Monel 400 عن طريق التوسع الميكانيكي أو الهيدروليكي ، مما يضمن اتصالًا حراريًا متكاملًا ومتانة.
• التخصيص: متوفر في كثافة الزعانف المختلفة وارتفاعات وأطوال الأنابيب لتلبية متطلبات نقل الحرارة المحددة.
• مرونة التطبيق: مناسبة لمبادلات الحرارة والمكثفات والغلايات وأنظمة التبريد في الصناعات مثل البتروكيماويات وتوليد الطاقة والهندسة البحرية.

4التطبيق

• النظم البحرية والبحرية
• محولات حرارة محطة تحلية المياه
• مبردات حمض الكبريتيك (H2SO4)
• الغازات الحمضية (H2S)
• مكثفات البخار في محطات الحرارة الأرضية
• استرداد الحرارة من غازات الدخان
• تبخرات الأمونيا (NH3)
• أجهزة التهوية لاسترداد الحرارة

5المزايا

متانة: المقاومة مونيل 400 حفر، تآكل الشقوق، والتشنج التآكل التشقق.

الكفاءة: الزعانف الألومنيوم تعظيم مساحة السطح لتبديد الحرارة بسرعة.

قابلية التكيف: يعمل بثقة في درجات حرارة شديدة ووسائل تآكل.
