ASTM A335 P11 HFW أنبوب ذو أجنحة من النوع المتعرج للنظام البخاري لاسترداد الحرارة HRSG

ASTM A335 P11 HFW أنبوب ذو أجنحة من النوع المتعرج للنظام البخاري لاسترداد الحرارة HRSG

  • ASTM A335 P11 HFW أنبوب ذو أجنحة من النوع المتعرج للنظام البخاري لاسترداد الحرارة HRSG
  • ASTM A335 P11 HFW أنبوب ذو أجنحة من النوع المتعرج للنظام البخاري لاسترداد الحرارة HRSG
  • ASTM A335 P11 HFW أنبوب ذو أجنحة من النوع المتعرج للنظام البخاري لاسترداد الحرارة HRSG
  • ASTM A335 P11 HFW أنبوب ذو أجنحة من النوع المتعرج للنظام البخاري لاسترداد الحرارة HRSG
ASTM A335 P11 HFW أنبوب ذو أجنحة من النوع المتعرج للنظام البخاري لاسترداد الحرارة HRSG
تفاصيل المنتج:
مكان المنشأ: الصين وكوريا
اسم العلامة التجارية: YUHONG
إصدار الشهادات: ISO , PED, API , CE
رقم الموديل: أنبوب الزعانف المسننة HFW
شروط الدفع والشحن:
الحد الأدنى لكمية: 1ص
الأسعار: 0~ 10000 usd
تفاصيل التغليف: حالة خشبية رقائق
وقت التسليم: 15-45 يومًا
شروط الدفع: T/T، L/C
القدرة على العرض: 50000 م / الشهر
اتصل
جميع المنتجات
أنابيب الفولاذ المقاوم للصدأ غير الملحومة (277)
أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (269)
أنبوب مزدوج من الفولاذ المقاوم للصدأ (128)
أنبوب مزدوج من الفولاذ المقاوم للصدأ (27)
أنبوب الإبرة (86)
أنبوب الزعنفة (596)
مبادلة الحرارة (10)
أنبوب مبادل حراري (419)
حزمة أنابيب المبادل الحراري (37)
ورقة أنابيب المبادل الحراري (117)
يربك المبادل الحراري (35)
مكيف الهواء (7)
ضغط الأوعية (2)
أنابيب ملحومة من الفولاذ المقاوم للصدأ (57)
أنبوب ملحوم من الفولاذ المقاوم للصدأ (113)
نيكل سبيكة أنبوب (258)
أنبوب سبائك النيكل (75)
أنبوب سبائك النحاس (210)
أنبوب سبائك الصلب (173)
أنبوب التيتانيوم (9)
أنبوب صلب صلب (153)
أنبوب المرجل (138)
تركيب الصلب (784)
شفة الصلب (574)
آحرون (384)
مفصلة وصف المنتج
حجم الأنبوب الأساسي: 4 بوصة × sch40s × 5020 مم مادة أنبوب القاعدة: ASTM A335 P11
مادة الزعانف: الصلب الكربوني الصف 11 نوع الزعنفة: أنبوب الزعانف HFW
ارتفاع الزعنفة: 25.4 ملم سمك الزعانف: 1.27 ملم
زعنفة الملعب: 5 زعانف التطبيق: HRSG، نظام البخار استرداد الحرارة، الاقتصادي
إبراز:

P11 الأنبوب المزروع,أنبوب ASTM A335 ذو الزعانف,أنبوب HFW ذو الزعانف

,

ASTM A335 Finned Tube

,

HFW Finned Tube

ASTM A335 P11 HFW أنبوب ذو أجنحة من النوع المتعرج لنظام البخار لاسترداد الحرارة HRSG



من بين منتجاتنا المتقدمةأنبوب ASTM A335 P11 HFW ذو النوع المتعرجمصممة خصيصاً لمولدات البخار لاسترداد الحرارة (HRSG) وغيرها من أنظمة استرداد الحرارة عالية الأداء.تم تصميم هذا المنتج لتلبية المتطلبات الصارمة لبيئات درجة الحرارة العالية والضغط العالي، وضمان كفاءة نقل الحرارة المثلى ومتانة.



التركيب الكيميائي لـ ASTM A335 P11

(المصدر: ASTM A335-22 ، الجدول 1)

العنصر التكوين (%)
الكربون (ج) 0.05 015
المانغنيز (Mn) 0.30 ¢ 0.60
الفوسفور (P) ≤ 0.025
كبريت (S) ≤ 0.025
السيليكون (Si) 0.50 ‬ 100
الكروم (Cr) 1. 00 150
الموليبدينوم (مو) 0.44 065

عناصر السبائك، وخاصةالكروم (Cr)والموليبدينوم (Mo)، توفر مقاومة ممتازة للاكسدة، والتعب الحراري، والتآكل، مما يجعلها مناسبة للبيئات عالية درجة الحرارة.



الخصائص الميكانيكية لـ ASTM A335 P11

(المصدر: ASTM A335-22 ، الجدول 2)

الممتلكات القيمة
قوة الشد ≥ 415 MPa (60,200 psi)
قوة الغلة ≥ 205 MPa (30,000 psi)
الطول ≥ 30%
صلابة ≤ 163 HB



فحص أنابيب القاعدة (ASTM A335)

(المصدر: ASTM A335-22 ، القسم 11)

  • الاختبار الهيدروستاتيكي:
    كل أنبوب أساس يخضع لاختبار هيدروستاتيكي للتحقق من قدرته على تحمل الضغوط المحددة دون تسرب.
  • الاختبار غير المدمر (NDT):
    • يتم إجراء اختبار بالموجات فوق الصوتية أو الأشعة للكشف عن العيوب الداخلية والسطحية.
  • فحص الأبعاد:
    • يتم قياس القطر الخارجي وسماكة الجدار والطول لضمان الامتثال للتسامحات المحددة.

اختبار الأنابيب المطوية

  1. اختبار ربط الزعانف (المصدر: ASME SA803، القسم 9.2):

    • يتم إجراء اختبار سحب للتحقق من قوة الرابطة الميكانيكية بين الزعانف والأنبوب الأساسي.
    • المقاومة المقبولة للقناة هي ≥ 80% من قوة الشد للمادة.

  2. التفتيش البصري (المصدر: ASME SA803، القسم 10):

    • يتم فحص السطح بحثًا عن عيوب مرئية مثل الزعانف غير المرتبطة ، أو عيوب اللحام ، أو تشوه الأنبوب الأساسي.

  3. دقة الأبعاد (المصدر: معايير TEMA، الجدول RCB-2):

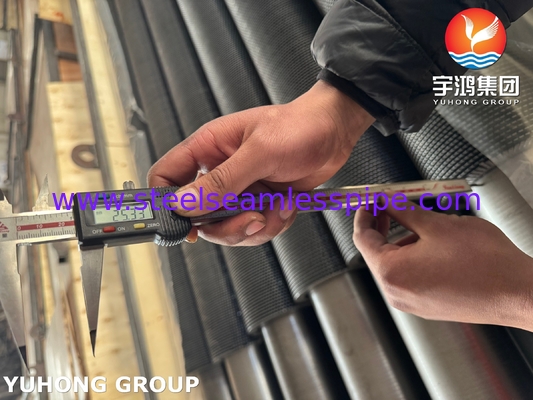

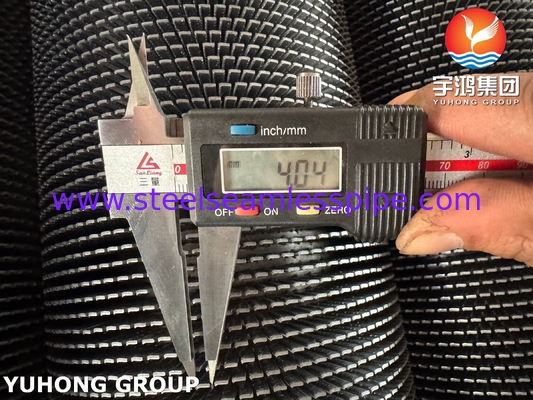

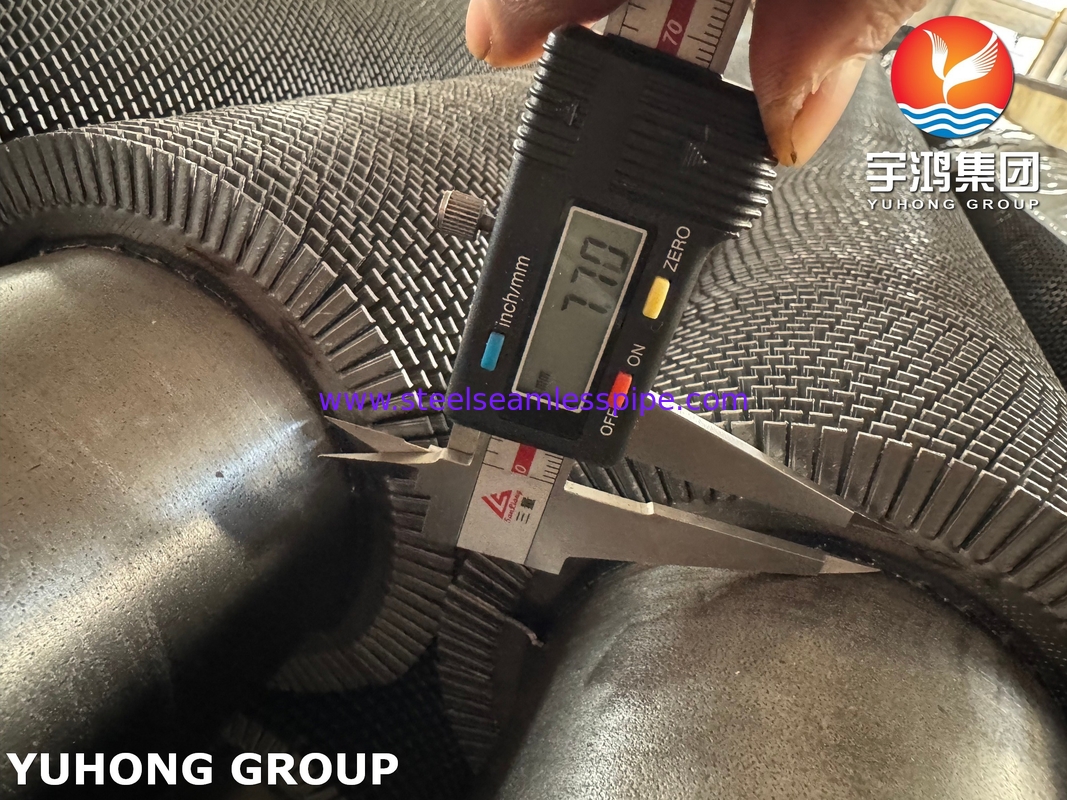

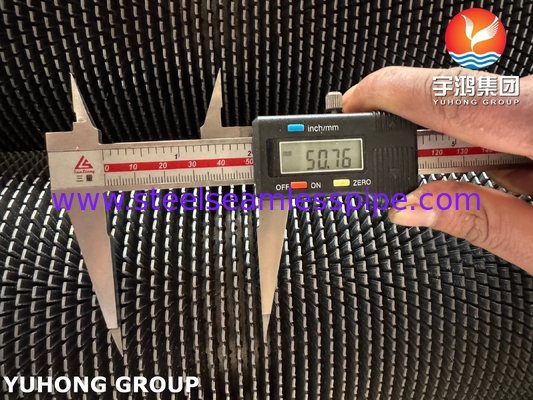

    • يتم قياس ارتفاع الزعانف، والارتفاع، وسماكة لضمان الامتثال لمواصفات التصميم.

الأبعاد المشتركة للأنبوبات المزققة

المعلم النطاق
أنبوب القاعدة OD 25.4 ملم ️ 50.8 ملم (1" ️ 2")
سمك الأنبوب الأساسي 2.0 ملم.5.0 ملم
ارتفاع الزعانف 10 ملم 20 ملم
حافة الزعانف 3 إف بي آي 10 إف بي آي (أجنحة لكل إنش)
سمك الزعانف 0.5 ملم.1.2 ملم
طول الأنابيب ما يصل إلى 12 متر

يمكن تخصيص هذه الأبعاد لتلبية متطلبات نظام HRSG المحددة.
