| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A179 H اكتب أنبوب زعنفة نوع الزعنفة |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | L / C في الأفق ، T / T |
| القدرة على العرض: | 10000 جهاز كمبيوتر في الشهر |
| مواد الأنابيب: | ASTM A179 / ASME SA179 | مادة الزعانف: | فولاذ الكربون |
|---|---|---|---|
| نوع الزعنفة: | H نوع h double h نوع الزعنفة أنبوب الزعنفة | أنبوب OD: | 25-63 مللي متر |
| سمك الزعانف: | 1.5-3.5mmmm | ارتفاع الزعنفة: | 200mm كحد أقصى. |
| زعنفة الملعب: | 8-30 ملم | طول الانبوب: | مخصصة |
| إبراز: | الأنابيب المزدوجة من النوع H,أنبوب ASME SA179,أنبوب زعنفة من الصلب الكربوني,ASME SA179 Fin Tube,Carbon Steel Fin Tube |
||

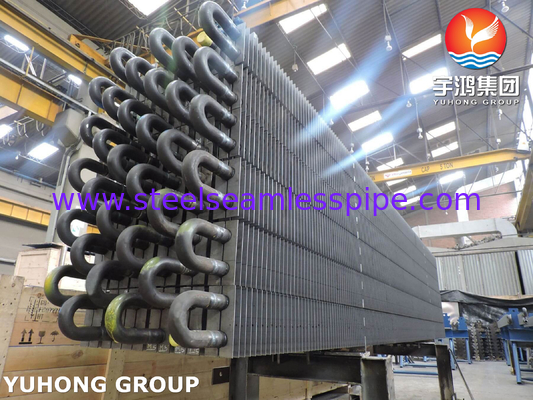

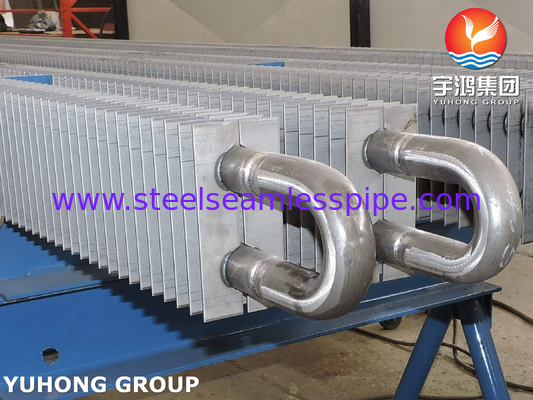

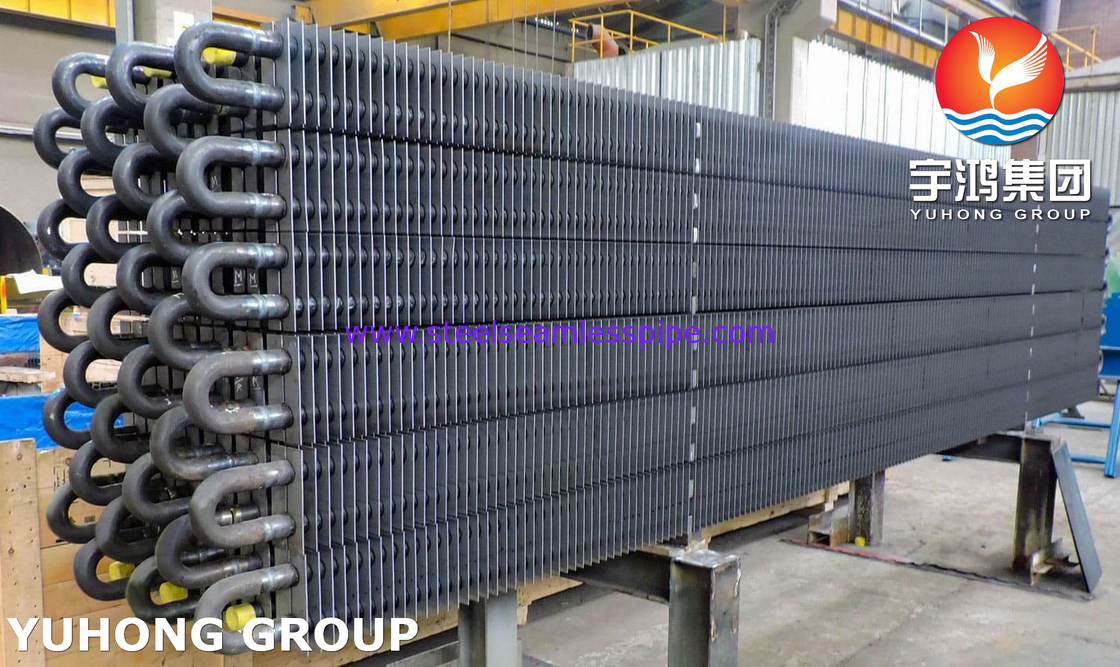

أنابيب الفولاذ الكربوني من النوع H ونوع H مزدوج ASTM A179/ASME SA179
الاختلافات الرئيسية بين الأنابيب ذات الزعانف من النوع H وأنابيب ذات الزعانف المزدوجة من النوع H تنعكس في الهيكل والأداء والسيناريوهات المطبقة.أنابيب الزعانف من النوع H تشكل مقطعًا عرضيًا على شكل "H" عن طريق لحام زعانفين عموديين بشكل متماثل على جانبي الأنبوب الأساسييحتوي على مساحة نقل حرارة كبيرة ومقاومة سائلة متوسطة. وهو مناسب للبيئات التقليدية عالية درجة الحرارة (مثل إقتصاديات المرجل وأفران التدفئة البتروكيماوية).مسافة زعانفها واسعة، خطر تراكم الرماد منخفض، ومن السهل تنظيفها وصيانتها، مع أداء عالية التكلفة.
أنابيب الزعانف المزدوجة من نوع H تضع مجموعتين من الزعانف من نوع H على الأنبوب الأساسي لتشكيل هيكل مركب "H مزدوج" يزيد من مساحة سطح نقل الحرارة وتأثير الاضطرابات ،ويحسن بشكل كبير من كفاءة نقل الحرارة، ولكن مقاومة السائل أعلى والهيكل أكثر تعقيدًا ، متطلبات دقة التصنيع صارمة ، والتكلفة مرتفعة.وهو مناسب للسيناريوهات التي تتطلب متطلبات صارمة على كفاءة تبادل الحرارة (مثل وحدات توليد الطاقة فوق الحرجة وأفران التكسير عالية درجة الحرارة)، ولكن تخطيط الزعانف الكثيف قد يزيد من احتمال تراكم الرماد ويتطلب صيانة عالية التردد.
تشتهر أنابيب الزعانف من النوع H بتوفيرها وسهولة الصيانة ، في حين أن أنابيب الزعانف المزدوجة من النوع H لديها نقل حرارة فعال كمنفعة أساسية.من الضروري تحقيق توازن بين الأداء والتكلفة وفقا لشروط العمل.
متطلبات التكوين الكيميائي
| العنصر | % من الوزن |
|---|---|
| ج | 0.06 ~ 0.18 |
| م | 0.27 ~ 0.63 |
| (ب) | ≤0.035 |
| S | ≤0.035 |
الخصائص الميكانيكية
| (ت.س. min) ksi [MPa] |
47 [325] |
|---|---|
| و.س.د. ksi [MPa] |
26 [180] |
| إيل. في 2" % |
35 |
| صلابة الحد الأقصى |
72 |
مواد أنابيب الزعانف
| مواد الأنابيب العارية | |
| أنابيب من الفولاذ الكربوني | A179، A192، SA210 Gr A1/C، A106 Gr B، A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb، DIN 17175 St35.8 St45.8، EN 10216 P195 P235 P265 ، GB/T3087 Gr10 Gr20 ، GB/T5310 20G 20MnG ، |
| أنابيب من الفولاذ | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| أنابيب الفولاذ المقاوم للصدأ | TP304/304L، TP316/TP316L TP310/310S TP347/TP347H |
| أنابيب النحاس | UNS12200/UNS14200/UNS70600، CuNi70/30, CuNi 90/10 |
| أنابيب التيتانيوم | الدرجة الثانية |
| مواد الزعانف | |
| الألومنيوم (Alu.1100(ألوميترات) |
|
التطبيق
يتم استخدام أنابيب النوع H على نطاق واسع في السيناريوهات التالية بسبب بنيتها البسيطة والاقتصادية والعملية وسهولة الصيانة:
صناعة الطاقة: أجهزة الاقتصاد في الغلايات، وأجهزة تسخين الهواء المسبقة، المستخدمة لاسترداد حرارة غازات الدخان في درجات الحرارة المتوسطة والمنخفضة؛
صناعة البتروكيماويات: قسم تحريك فرن التدفئة، وحدة التكسير الحراري، معالجة الغازات ذات محتوى غبار مرتفع.
هندسة حماية البيئة: معدات إزالة الغبار الصناعية، نظام استرداد حرارة غازات الدخان ذات درجة حرارة منخفضة، مناسبة للبيئات التي تتطلب تنظيف الغبار بانتظام.
مبادلات الحرارة التقليدية: معدات تبادل حرارة عامة في مجالات الكيمياء وصناعة الورق ومجالات أخرى، وتوازن بين كفاءة نقل الحرارة والتكلفة.
تستخدم الأنابيب ذات الأجنحة المزدوجة من نوع H بشكل رئيسي في المجالات التي تتطلب متطلبات أداء متطلبة:
استرداد الحرارة العالية الكفاءة: مجموعات مولدات فوق الحرجة، أنظمة تصريف توربينات الغاز، وتعظيم استغلال الطاقة الحرارية.
البيئة عالية درجة الحرارة والضغط: أفران كراك البترول، مفاعلات الأمونيا الاصطناعية، تتحمل درجات حرارة عالية (≤800 درجة مئوية) ووسائل تآكل عالية.
المعدات المدمجة: السفن والمنصات البحرية وغيرها من السيناريوهات المحدودة بالمساحة، تقليل حجم المعدات من خلال الزعانف عالية الكثافة.
بيئة غبارية عالية (الضرورة للتعاون مع نظام تنظيف الغبار): تبادل حرارة غازات العادم في فرن الأسمنت ، معالجة غازات الدخان عالية درجة الحرارة في صناعة المعادن ،تحسين نقل الحرارة مع السيطرة على مخاطر تراكم الغبار.
