| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A213 T5 أنبوب الزعنفة المدمجة |
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة الإطار الحديدي |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | 1000 طن شهريا |
| مواد الأنابيب: | T5 ، T9 ، T11 ، T12 ، T22 | مادة الزعانف: | سبائك الصلب والكربون الصلب والفولاذ المقاوم للصدأ |
|---|---|---|---|
| الطول العاري: | مخصصة | زعنفة الملعب: | 2.1-5 |

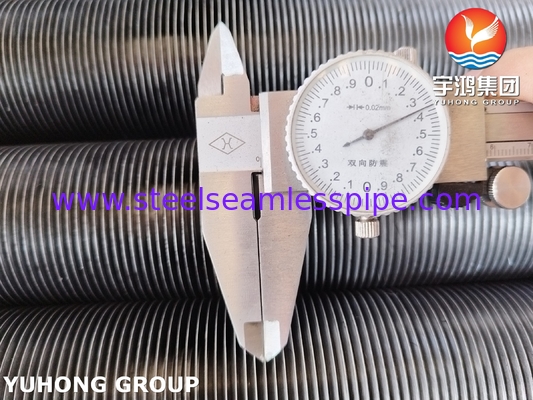

| ارتفاع الزعنفة: | ＜ 17 ملم | سمك الزعانف: | ~0.4ملم |
| إبراز: | أنبوب زعنفة نوع G مضمن,ASTM A213 T5 أنبوب الزعنفة المدمجة,المكثفات والمبخرات,ASTM A213 T5 Embedded Fin Tube,Condensers And Evaporators Fin Tube |
||

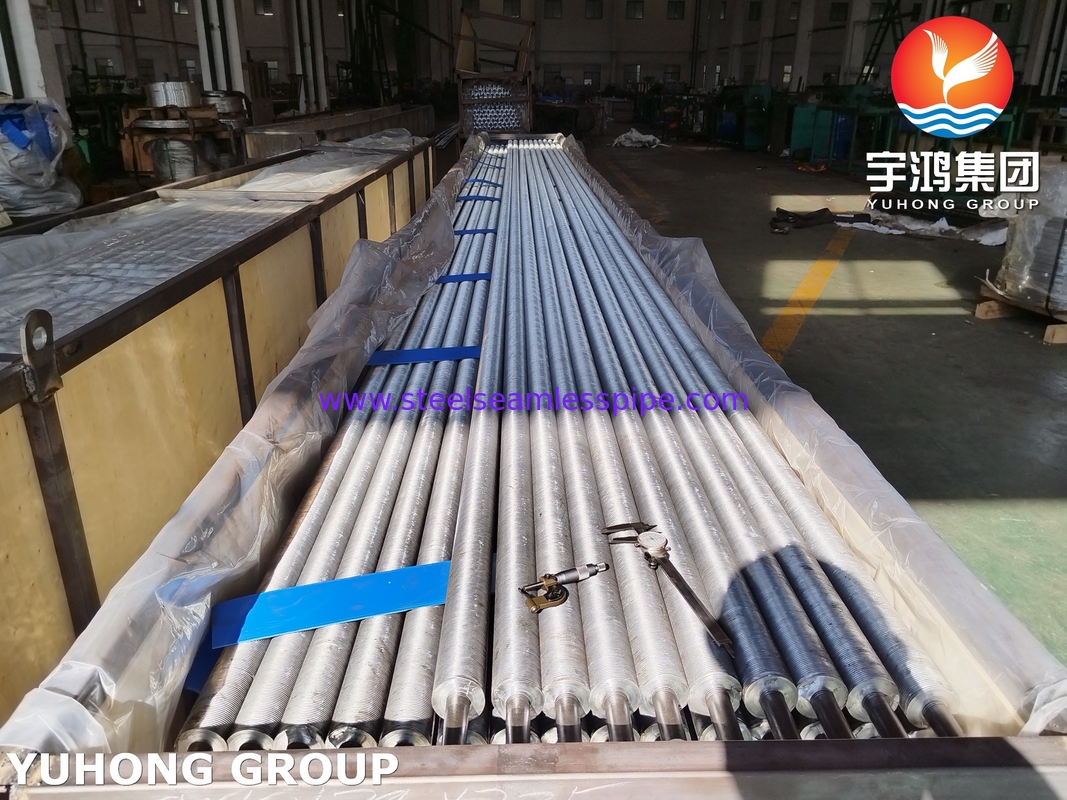

أنبوب A213 T5 المدمج هو عنصر نقل حرارة عالي الأداء مصمم للتطبيقات الصناعية المتطلبة. أدناه وصف تقني مفصل لمواصفاته، التصميم،وحالات الاستخدام:
1مادة الأنبوب الأساسي: ASTM A213 T5
تركيب السبائك: الصلب الكروم-موليبدينوم (5Cr-0.5Mo) ، متوافق مع معايير ASTM A213 T5.
الخصائص الرئيسية:
قوة درجة الحرارة العالية: يحافظ على السلامة الميكانيكية في درجات حرارة تصل إلى 600 درجة مئوية (1,112 درجة فهرنهايت).
مقاومة التآكل / الأكسدة: يقدم محتوى الكروم مقاومة للتقليص والأكسدة في بيئات البخار / الحرارة العالية.
البناء السلس: يتم تصنيعه دون لحام ، مما يضمن الموثوقية في ظل ظروف الضغط العالي (الشائعة في الغلايات والسوبر هيترز).
2تصميم الزعانف المدمج
عملية البناء:
الخروقات: يتم قطع الخروقات المدارية أو الطولية المعدلة بدقة في السطح الخارجي للأنبوب الأساسي.
إدخال الزعانف: يتم ضغط الزعانف المعدنية (عادةً فولاذ الكربون أو الفولاذ المقاوم للصدأ أو الفولاذ اللاصق) آلياً أو تدويرها في الخراطيم.
التماسك: يتم عمل الزعانف في البرد في الخنادق ، مما يخلق رابطة ميكانيكية مشددة دون لحام.
الهندسة: الزعانف المدارية (الدوامية) أو الطولية (المستقيمة) ؛ الزعانف المخططة لتعزيز الاضطرابات.
3الخصائص الرئيسية
الكفاءة الحرارية: زيادة مساحة السطح (حتى 10 × 15 × الأنابيب العارية) تحسن معدلات نقل الحرارة في أنظمة الغاز إلى السائل أو السائل إلى السائل.
مثالية للتطبيقات مع الوسائط منخفضة الحمل (على سبيل المثال غازات العادم).
متانة ميكانيكية: تقاوم الزعانف المدمجة الانفصال من الدورة الحرارية أو الاهتزاز.
لا يوجد إرهاق لحام مما يجعلهم مناسبين لبيئات ذات درجات حرارة عالية وتوتر عال.
التخصيص: يمكن تخصيص الزعانف في الارتفاع والسمك والمسافة والمواد لتحسين الأداء لأحمال محددة (على سبيل المثال ، غازات الدخان المحملة بالرماد والسوائل المعطرة).
4التطبيقات
توليد الكهرباء: الغلايات، السوبر هيترز، الاقتصاديات، والحرارة المسبقة للهواء.
صناعة البتروكيماويات: مولدات بخار استرداد الحرارة (HRSGs) ، المصلحات.
التكييف الصناعي: استرداد الحرارة النفايات من الأفران أو الأفران.
البحرية / البحرية: مبادلات الحرارة المدمجة لتبريد المحرك أو تسخين الوقود.
6مزايا مقارنة مع الزعانف المطاطية
لا يوجد تدهور حراري: العمل البارد يحافظ على الخصائص المعدنية للأنابيب الأساسية.
مخاطر التلوث المنخفضة: واجهة سلسة من الزقاق إلى الزعانف تقلل من تراكم الرماد / الحطام.
فعالة من حيث التكلفة: فترة خدمة أطول في ظروف قاسية تقلل من تكاليف الصيانة.
7المعايير والشهادات
تتوافق مع قسم ASME I (مقلاعات الطاقة) والقسم VIII (أوعية الضغط).
الاختبار: الاختبار الهيدروستاتيكي، الاختبار غير المدمر، والتحقق من قوة رابطة الزعانف حسب بروتوكولات الشركة المصنعة.
