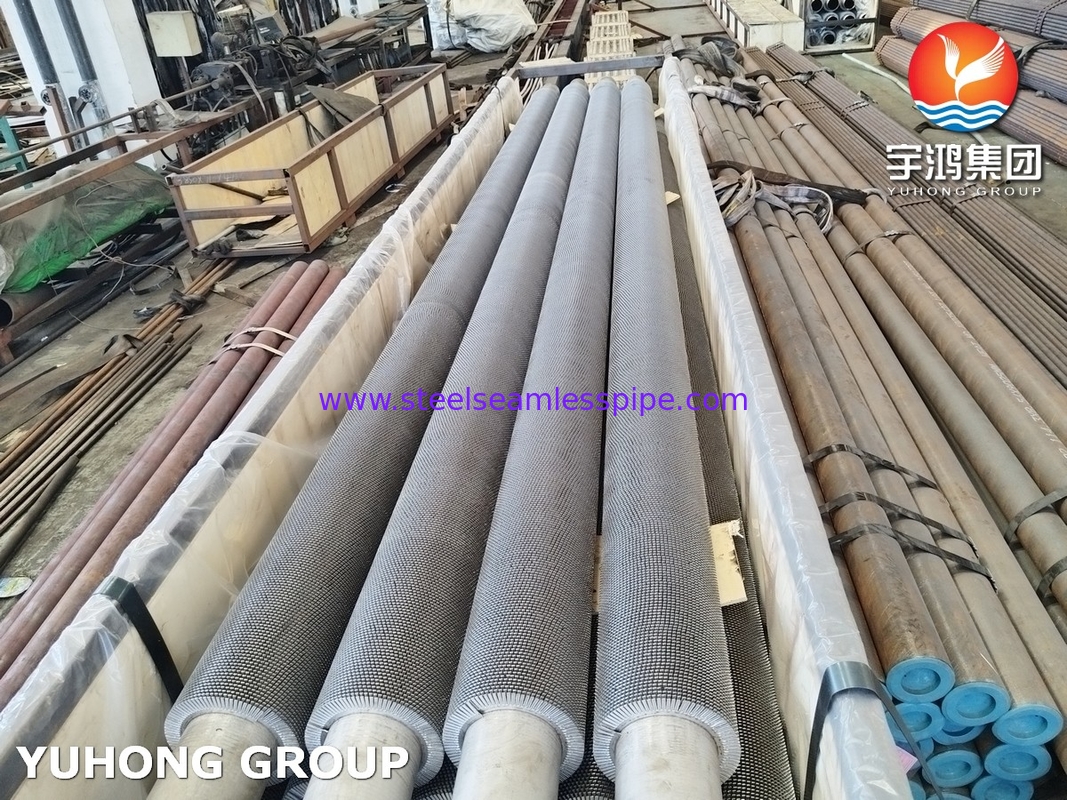

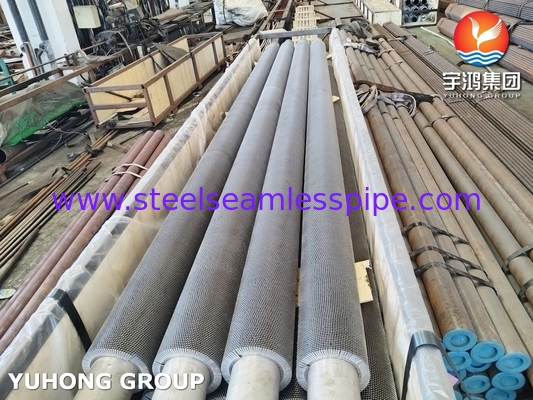

أنبوب ASTM A312 TP304H ذو الزعانف المتدلية لتبادل الحرارة وتبريد المفاعل

معيار ASTM A312:
تغطي هذه المواصفات أنابيب الفولاذ المقاوم للصدأ الأوستنيتية بدون خيوط وملحومة ومعالجة باردة كثيرة مصممة لخدمة درجات الحرارة العالية والبيئات المآكلة.يضمن أن الأنبوب يلبي خصائص ميكانيكية وكيميائية صارمة للموثوقية في التطبيقات المطالبة.

• المادة: TP304H الفولاذ المقاوم للصدأ:
• الدرجة: TP304H هي نوع من 304 الفولاذ المقاوم للصدأ عالي الكربون. يشير حرف "H" إلى ارتفاع محتوى الكربون (0.04 ∼0.10 ٪) ، مما يعزز مقاومة الزحف في درجات الحرارة العالية وقوة.
• الخصائص: مقاومة ممتازة للتآكل ومقاومة الأكسدة ، ومتانة في ظل الظروف الحرارية الدورية ، مما يجعلها مثالية لدرجات الحرارة أعلى من 525 درجة مئوية (977 درجة فهرنهايت).

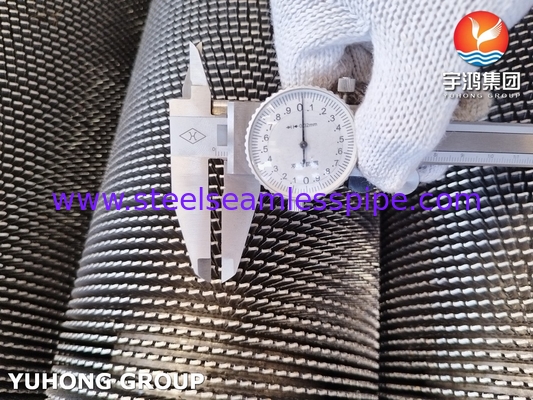

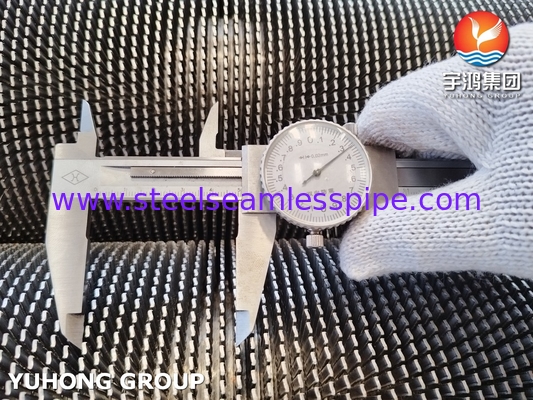

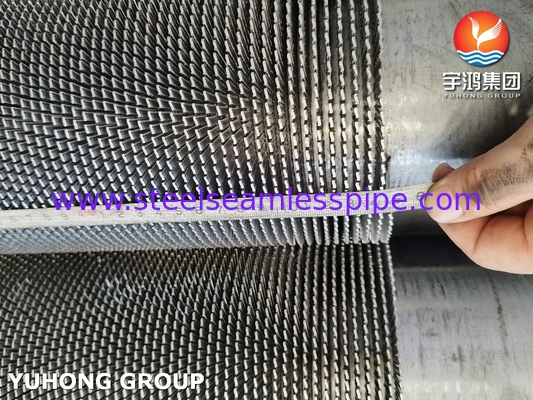

تصميم الزعانف الملسومة:

الهيكل: يتم ربط الزعانف ميكانيكياً (عادة ما تكون مصفحة أو مطبقة أو مضمنة) على خارج الأنابيب ، وتتميز بأحواض مشقوقة أو مقطوعة.

الوظيفة: تعطل الأقراص تدفق السائل، مما يخلق اضطرابات تحسن كفاءة نقل الحرارة عن طريق ترقية الطبقة الحدودية الحرارية.كما أنها تقلل من التلوث عن طريق تقليل تراكم الجسيمات.

المزايا:

تحسين نقل الحرارة: زيادة مساحة السطح والاضطرابات تعزز الكفاءة الحرارية.

أداء درجة الحرارة العالية: يضمن تكوين TP304H ‬ الاستقرار في درجات الحرارة القصوى.

متانة: مقاومة للتآكل والتدهور الميكانيكي في البيئات القاسية.

التطبيقات:

1توليد الطاقة

• الغلايات والسوبر هيترات: تستخدم في محطات توليد الطاقة التي تعمل بالفحم أو الغاز أو الكتلة الحيوية لنقل الحرارة من غازات الاحتراق إلى الماء / البخار.مقاومة TP304H ‬ للدرجات الحرارة العالية (حتى 800 درجة مئوية) مقاومة الزحف والأكسدةظروف التشغيل النموذجية: 540-620 درجة مئوية (1000-1150 درجة فهرنهايت) ، بيئات بخار عالية الضغط.
• إقتصاديات: تسترد حرارة الفضلات من غازات العادم لتسخين مياه تغذية الغلاية مسبقًا. تعزز الخيوط الدوارة ، مما يحسن الكفاءة الحرارية في المناطق ذات درجات الحرارة المنخفضة (200-400 درجة مئوية).
• مولدات بخار استرداد الحرارة (HRSG): متكاملة في محطات توليد الكهرباء ذات الدورة المشتركة ، ونقل الحرارة من غاز توربينات العادم لتوليد البخار. TP304H مقاوم للتآكل الكبريتية في غاز العادم.

2البتروكيماويات و التكرير

• أجهزة تسخين العمليات: تسخين الهيدروكربونات في وحدات الكراكينغ أو المعدلات. الصفائح المتسلسلة تتحمل الكوكس (ترسبات الكربون) والدورة الحرارية،في حين أن TP304H مقاومة للكبريت والكلوريد التآكل الإجهاد.
• أنظمة استرداد حرارة النفايات: تسترد الطاقة من تدفقات العمليات عالية درجة الحرارة (مثل غازات الدخان في المصافي) لتسخين المواد الخام أو توليد البخار.

3المعالجة الكيميائية

• مبادلات حرارة الغازات الحمضية: تتعامل مع الوسائط المآكلة (مثل حمض الكبريتيك والكلور) في محطات حمض الكبريتيك أو وحدات الكلور القلي.محتوى الكروم والنيكل TP304H ٪ يوفر مقاومة تآكل الحفر والشقوق.
• ملفات التبريد / التسخين للمفاعل: تحافظ على درجات حرارة دقيقة في التفاعلات الحرارية الخارجية / الحرارية الداخلية. تضمن الزعانف المتسلسلة تبادلًا حراريًا سريعًا في البيئات الكيميائية العدوانية.
