| Place of Origin: | CHINA |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO , PED, API , CE |
| رقم الموديل: | نوع G مدمج |
| Minimum Order Quantity: | 1PC |
|---|---|
| الأسعار: | 0~ 10000 usd |
| تفاصيل التغليف: | حالة خشبية رقائق |
| وقت التسليم: | 15-45 يومًا |
| Payment Terms: | T/T, L/C |
| القدرة على العرض: | 50000 م / الشهر |
| مادة الزعنفة: | Aolly Steel T5 | نوع الزعنفة: | HFW أنبوب الزعنفة |
|---|---|---|---|
| مادة أنبوب القاعدة: | الكربون الصلب ، الفولاذ المقاوم للصدأ ، دوبلكس وسوبر دوبلكس الصلب ، سبائك الفولاذ (P5 ، P9 ، P11 ، P | مادة الأنبوب العارية: | سبيكة الصلب |
| فين هايت: | 10 ~ 50 ملم | قطر: | 10-38ملم |
| سمك الزعنفة: | 0.3 مم ~ 3.0 مم | زعنفة الكمية: | تعتمد على طلب العميل |
| طول الزعنفة: | مخصصة | ||
| إبراز: | أنبوب الزعانف ذو الضغط العالي,أنبوب ذو ذراع متوسطة يآكل,أنبوب ASTM A213,Corrosive Medium Fin Tube,ASTM A213 Fin Tube |
||

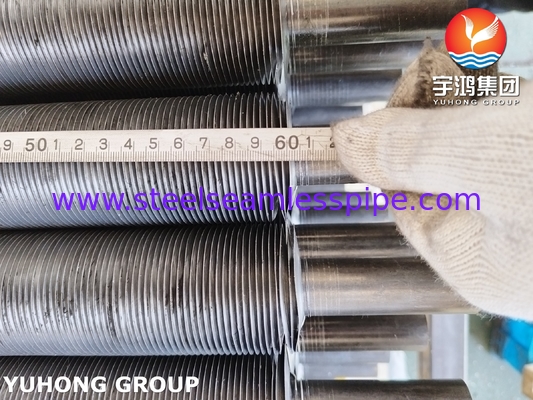

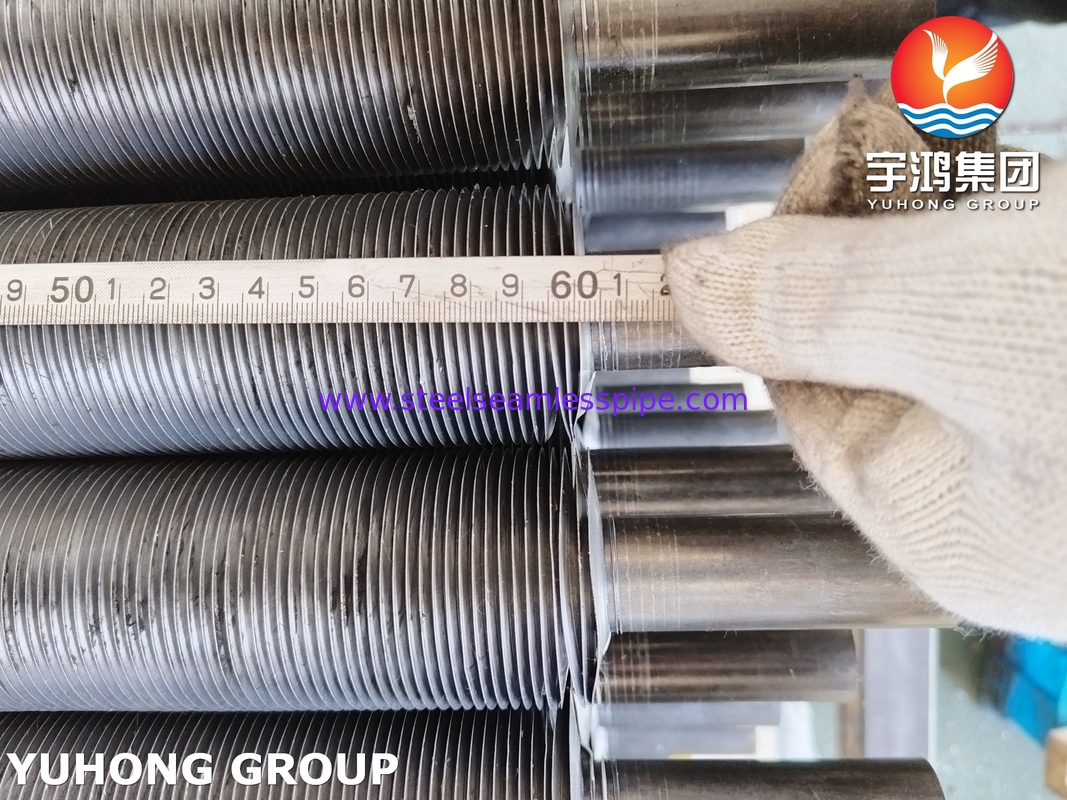

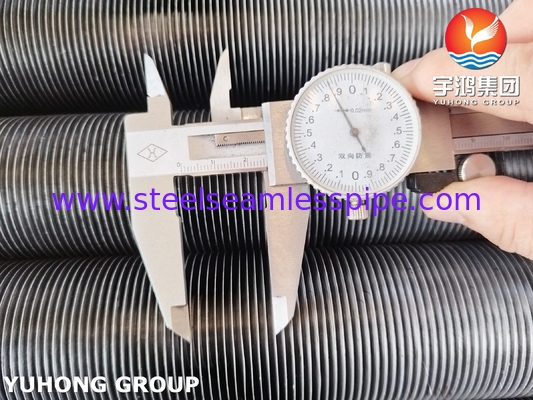

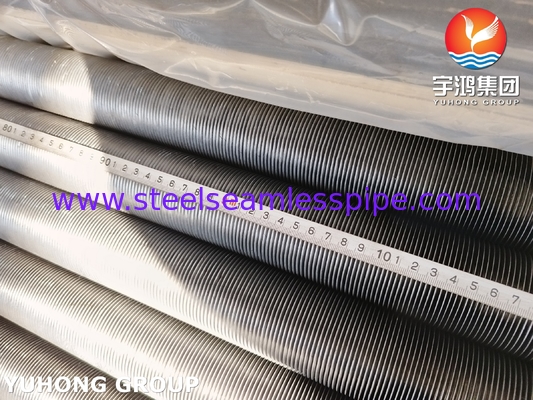

أنبوب زعانف ASTM A213 T5 من النوع G المدمج لتطبيقات الضغط العالي للوسائط المسببة للتآكل
أنبوب الزعانف المدمج من النوع G من ASTM A213 T5 هو حل احترافي لاستعادة حرارة النفايات من غاز المداخن و أنظمة الغلايات ذات درجة الحرارة العالية.
تصميم الزعانف المدمجة به أداء جيد في بيئات الرماد. عند الاختيار، من الضروري النظر بشكل شامل في تآكل الوسط، ومحتوى الرماد، ودرجة الحرارة ومعلمات الضغط، ويفضل استخدام تقنية اللحام عالي التردد لضمان قوة الترابط.
بالنسبة للتآكل الشديد أو متطلبات درجة الحرارة الأعلى، يوصى بترقية المادة (مثل T9/T91) أو حماية الطلاء. يمكن أن يؤدي الصيانة الدورية والمراقبة الذكية إلى إطالة عمر حزمة الأنبوب بشكل كبير وتحسين كفاءة طاقة النظام.
| المكونات الكيميائية (%) | ||||||||||||
| الدرجة | ج | من | ف | س | سي | كر | مو | الخامس | نب | ن | ال | أخرى |
| T5 | 0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | 0.5 | 4.0-6.0 | 0.45-0.65 | |||||
| T5b | 0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | 1.0-2.0 | 4.0-6.0 | 0.45-0.65 | |||||
| الدرجة | رقم UNS | نوع المعالجة الحرارية | درجة حرارة الأوستنة/الحلول، الحد الأدنى أو النطاق °ف [°م] | درجة حرارة التلدين أو التقسية الفرعية، الحد الأدنى أو النطاق °ف [°م] |
| T5 | K41545 | التلدين الكامل أو المتساوي الحرارة والتطبيع والتقسية | … | 1250 [675] |
| T5b | K51545 | التلدين الكامل أو المتساوي الحرارة والتطبيع والتقسية | … | 1250 [675] |
| الخصائص الميكانيكية | ||||
| الدرجة | الشد | الخضوع | الاستطالة | الصلابة |
| القوة (مبا) | القوة (مبا) | (٪) | ||
| T5 | ≥415 | ≥205 | ≥30 | ≤89HRB |
نظرة عامة
أنابيب الزعانف الملحومة عالية التردد (HFW)هي مكونات مبادل حراري تتكون من أنبوب أساسي مع زعانف ملحومة خارجيًا. يتم ربط الزعانف بالأنبوب باستخدام تيار كهربائي عالي التردد، مما يخلق رابطة معدنية قوية. يعمل هذا التصميم على زيادة مساحة السطح لتحقيق نقل حرارة فعال في تطبيقات مثل الغلايات ومبردات الهواء والاقتصاديات.
مادة الأنبوب:
عادة ما يكون الأنبوب الرئيسي مصنوعًا من مواد مثل الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو السبائك الأخرى، اعتمادًا على المتطلبات المحددة للتطبيق.
الزعانف:
الزعانف حلزونية ومسننة، مما يعني أنها ملفوفة حلزونيًا حول السطح الخارجي للأنبوب الرئيسي، وتشكل نمطًا حلزونيًا مستمرًا. تضيف التسننات اضطرابًا لتدفق الهواء أو الغاز، مما يحسن نقل الحرارة.
عملية اللحام:
يتم لحام الزعانف بالسطح الخارجي للأنبوب الرئيسي. يضمن اللحام رابطة قوية ومتينة بين الأنبوب والزعانف، مما يسمح بنقل الحرارة بكفاءة.
التكوين الحلزوني:
يوفر التكوين الحلزوني للزعانف مساحة سطح أكبر لتبادل الحرارة مقارنة بالزعانف المستقيمة. تعمل مساحة السطح المتزايدة هذه على تحسين كفاءة نقل الحرارة.
تصميم مسنن:
تخلق الحواف المسننة على الزعانف اضطرابًا في السائل أو الغاز المتدفق فوقها. يعطل هذا الاضطراب الطبقة الحدودية ويعزز نقل الحرارة بشكل أفضل بين سطح الأنبوب والسائل أو الغاز.
كفاءة نقل الحرارة:
يعمل الجمع بين الزعانف الحلزونية والحواف المسننة على تحسين كفاءة نقل الحرارة عن طريق منع تكوين طبقة حدودية راكدة على سطح الزعانف. هذا التصميم فعال بشكل خاص في التطبيقات التي تتطلب تبادل حرارة عالي الكفاءة.

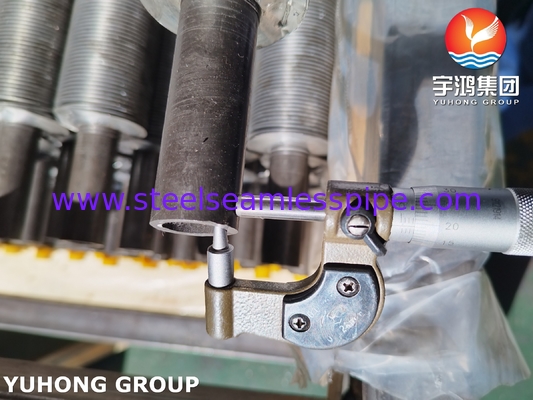

تفاصيل الأنبوب الأساسي نطاق أقطار الأنابيب
من 15.88 مم إلى 219 مم نطاق سمك الأنابيب: من 1.651 مم إلى 16 مم مادة الأنبوب: أنابيب فولاذية كربونية غير ملحومة، فولاذ مقاوم للصدأ، فولاذ سبائكي كربوني، فولاذ كورتين، فولاذ مقاوم للصدأ مزدوج، فولاذ مقاوم للصدأ فائق مزدوج S32750، سبيكة إنكونيل، سبيكة إنكولوي عالية الكروم عالية النيكل، مادة CK 20 وبعض المواد الأخرى. تفاصيل الزعانف سمك الزعانف: الحد الأدنى 0.8 مم إلى الحد الأقصى 4 مم ارتفاع الزعانف: الحد الأدنى 0.25 بوصة (6.35 مم) إلى الحد الأقصى 1.5 بوصة (38 مم) كثافة الزعانف: الحد الأدنى 43 زعانف لكل متر إلى الحد الأقصى 287 زعانف لكل متر مادة: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ السبائكي، فولاذ كورتين، الفولاذ المزدوج وسبائك إنكولوي.
إنها تعتمد تقنية اللحام الحلزوني عالي التردد، وهي تقنية براءة اختراع وطنية مع إمدادات الطاقة عالية التردد كمصدر للحرارة لتسخين الشريط الفولاذي، والأنابيب الفولاذية في نفس الوقت، لجعلها ملحومة معًا ككل. تتميز هذه التكنولوجيا بخصائص مثل الكفاءة الحرارية العالية، ومنطقة تبديد الحرارة الكبيرة، وعمر الخدمة الطويل، ودرجة حرارة التكيف النطاق، والضغط العالي، وما إلى ذلك.
مزايا أنبوب الزعانف الحلزوني الملحوم عالي التردد
1. التركيب البسيط والاقتصادي يمكن أن يصل الطول الأقصى لأنبوب الزعانف الحلزوني الملحوم عالي التردد إلى 6 أمتار، مما يقلل من نقاط الربط، مما يجعل التركيب أكثر اقتصادًا وكفاءة، ويقلل أيضًا من احتمالية تسرب الوصلات.
2. سهولة الصيانة بعد التثبيت، لا يحتاج أنبوب الزعانف الحلزوني الملحوم عالي التردد إلى صيانة بعد الآن.
3. كفاءة عالية تزيد مساحة تبديد الحرارة لأنبوب الزعانف الحلزوني الملحوم عالي التردد عن 8 أضعاف الأنبوب الخفيف. الداخل أملس، لذا تكون مقاومة التدفق الداخلية صغيرة.
4. عمر خدمة طويل الزعانف والأنابيب ذات قوة ميكانيكية عالية، لذا تكون قوة الشد أكثر من 200 ميجا باسكال. كل من داخل وخارج الأنبوب مصنوعان من معالجة الجلفنة بالغمس الساخن. مادة الزعانف القابلة للحام: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ السبائكي، الفولاذ المقاوم للتآكل.
التطبيقات
غلايات محطات الطاقة:
مجموعات أنابيب السخان الفائق، وسخان إعادة التسخين، والاقتصاديات، تتحمل بخار 540 درجة مئوية/15 ميجا باسكال.
نظام استعادة حرارة نفايات غاز المداخن (مثل مسخن الهواء المسبق).
وحدة البتروكيماويات:
أنابيب زعانف غلاية حرارة النفايات (غلاية أول أكسيد الكربون) لوحدة التكسير التحفيزي (FCCU).
قسم الحمل الحراري لفرن تسخين تغذية مفاعل الهدرجة (سخان مشتعل).
نظام الفرن الصناعي:
أنابيب مشعة لفرن المعالجة الحرارية، مبادل حرارة غاز المداخن لفرن التلدين.
