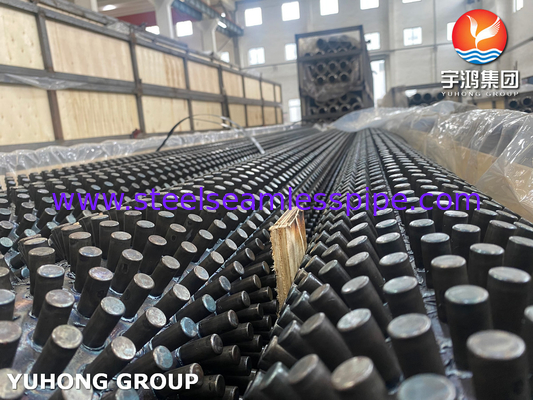

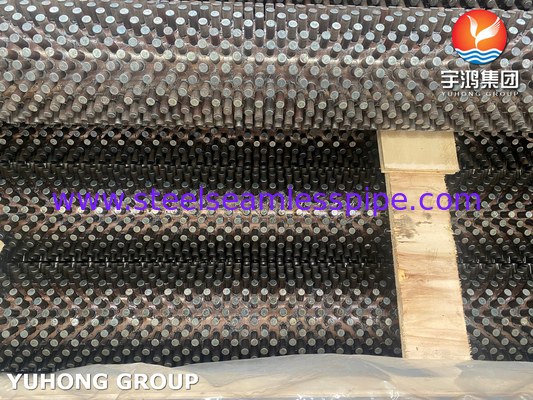

ASTM A213 T9 أنبوب بلا خيوط من الفولاذ سبيكة معقبة لدرجات حرارة الهواء والإقتصاد

الخصائص الرئيسية للأنبوب المكبس ASTM A213 T9

1مادة التكوين

• الدرجة T9 هي فولاذ منخفض السبائك يحتوي على ~ 9٪ من الكروم و ~ 1٪ من الموليبدينوم ، مما يوفر مقاومة أكسدة وتآكل محسنة عند درجات حرارة مرتفعة مقارنة بفولاذ الكربون.
• تتوافق مع ASTM A213 ، والتي تغطي الغلاية الفولاذية الفيرريتية والآوستنيتية السلسة ، والسوبر هيتر ، وأنابيب المبادل الحراري.

2تصميم محطم

• يتم صيانة المسامير (المسامير أو الإطارات) بالمقاومة إلى السطح الخارجي للأنبوب لتحسين نقل الحرارة في تطبيقات الغاز إلى السائل أو الغاز إلى البخار.
• وتشمل المواد الشائعة للدبابيس الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الفولاذ المسبوب اعتمادًا على ظروف الخدمة.

3المعايير والمواصفات

• ASTM A213: تغطي الأنابيب السلسة لخدمة درجات الحرارة العالية.
• ASME SA213: نسخة معادلة من قانون ASME للكبائن وأوعية الضغط.
• معايير لحام القضبان: تتبع عادة AWS C1.1 لحام المقاومة.

4فوائد الأنابيب المزدوجة

• تحسين نقل الحرارة بسبب زيادة مساحة السطح
• تقليل التلوث وتحسين تدفق الغاز في تطبيقات غازات الدخان.
• متانة أفضل في بيئات تآكل عالية درجة الحرارة.

5التصنيع والاختبار

• تصنيع الأنابيب بدون خياطة (المطاطة أو المكبّرة).

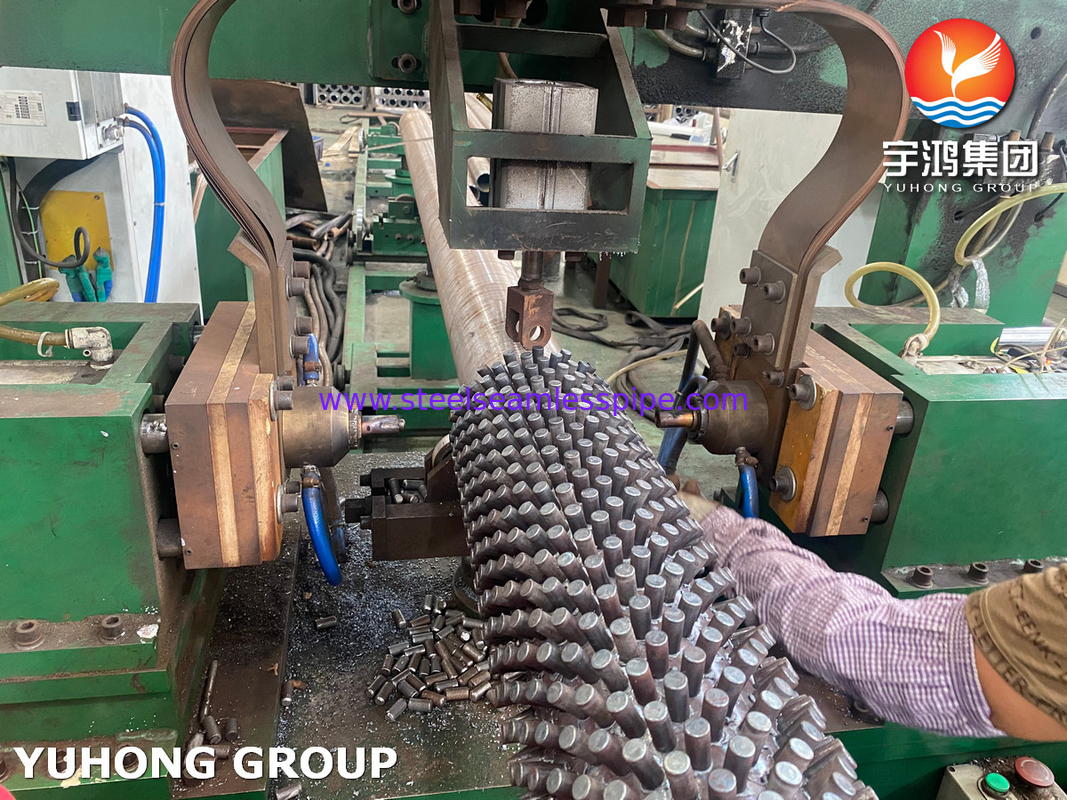

• لحام المسامير في ظروف خاضعة للرقابة.
• اختبار غير مدمر (NDT) مثل اختبار الهيدروستاتيك أو الموجات فوق الصوتية أو الدورانية.
• الاختبار الكيميائي والميكانيكي وفقًا لمتطلبات ASTM A213.

ASTM A213 T9 تطبيق الأنابيب المزدوجة

أنبوب ASTM A213 T9 المزود بالعصا مصمم خصيصًا لبيئات درجة الحرارة العالية والضغط العالي حيث يكون تحسين نقل الحرارة ومقاومة الأكسدة / التآكل أمرًا بالغ الأهمية.أدناه بعض التطبيقات الرئيسية حيث هذا الأنبوب يتفوق:

1غلايات استرداد حرارة النفايات (WHRB)

• تستخدم في مولدات بخار استرداد الحرارة (HRSG) في محطات الطاقة والمصافي لاسترداد الحرارة من غازات العادم (على سبيل المثال غازات التوربينات الغازية).

لماذا T9؟

• المقاومة للكبريتية والأكسدة في بيئات غازات الدخان (حتى ~ 1,100 ° F / 593 ° C).
• المسامير تزيد من كفاءة امتصاص الحرارة من الغازات الساخنة.

2الغلايات التي تعمل بالفحم والكتلة الحيوية

• مقاطع مرور الحمل الحراري والإقتصادي حيث درجات حرارة غازات الدخان مرتفعة (~ 800~1,200°F / 427~649°C).

لمَ مُعَلَّق؟

• يمنع تلوث الرماد عن طريق تعطيل تدفق الغاز
• يحسن استيعاب الحرارة في المناطق ذات درجات الحرارة المنخفضة

3غلايات السرير السائل (CFB و BFB)

• تستخدم في غلايات السرير السائل المتداول (CFB) والغلايات السائل المتداولة (BFB).

لماذا T9؟

• المقاومة للتآكل من مواد السرير الحادة.
• المحتوى الموليبدينوم يساعد مع مقاومة الزحف تحت الأحمال الدورية.

4المصافي والسخانات البتروكيماوية

• أقسام الحرارة المتداولة (مثل سخانات النفط الخام، أفران الإصلاح).

لماذا الأنبوبات المكبوتة؟

• يزيد من استرداد الحرارة من غازات الاحتراق الساخنة
• يقلل من النقاط الساخنة من خلال تحسين توزيع الحرارة.

5. تسخين الهواء و إقتصاديات

• سخانات الهواء التجديدية/التجديدية في محطات توليد الطاقة.

لماذا T9؟

• يتعامل مع غازات الدخان التي تحتوي على الكبريت بشكل أفضل من الفولاذ الكربوني
• المسامير تمنع تراكم الرماد الطائر وتحسن الكفاءة الحرارية.
